Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度Resolution2）色彩还原Color Accuracy3）均一性Lens Shading And Color Shading4）白平衡AWB5）灰阶\动态范围Gray Scale/Dynamic Range6）几何失真TV-Distortion7）信噪比SNR8）视场角FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。
Camera图像效果测试规范正文1 解析度测试Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；测试步骤：1.5Camera）调节1的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：图23 图4图测试标准1.7解析度值（LW/像素Sensor 中心四角120CIF200（前摄像头）VGA200250（后摄像头）VGA300400130万像素500600万像素200700800万像素3009001100500万像素11001400万像素800 2色彩还原测试ColorCamer荧光2cmColorCamerChar，步7.3测试软件：Imatest;7.4测试环境：。
Camera图像效果测试规范范围Scope：Camera图像效果测试规范包括测试项目、测试方法和测试标准；适用于生产线量产参考标准。
本规范规定的摄像头图像效果相关测试项目：1）开路\短路测试Open/Short2）工作电流和待机电流Operating/PWDN Current3）解析度Resolution4）亮度均匀性Lens Shading5）脏污Particle6）坏点Dead/Wound pixel测试设备及环境1、硬件设备：电脑一套，度信测试平台，CCM模组，D65标准光源灯箱(亮度可调)，色温照度测试计，ISO12233 Chart，EIA1956 Chart，均匀白卡，均匀黑卡，镜头调焦环，直尺等。
2、测试环境：D65标准光源，光线照度为700Lux+/-50Lux，生产线所测项目都以D65标准光源为准；保证ISO12233整个Chart表面的亮度值相差小于20%；测试方法和测试标准1、开路\短路测试Open/Short1.1，测试目的：检测手机摄像头模组所有Pin的开路状态，Pin与Pin之间的短路信息，排除目测无法判定的隐患；1.2，测试步骤：选定支持开路\短路测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察是否有开路\短路的情况。
勾选开路\短路测试设定开路\短路测试标准详细开路信息显示图1 开路图2 短路2、工作电流和待机电流Operating/PWDN Current2.1，测试目的：检测摄像头模组睡眠状态的总电流和工作状态的各路(A VDD/DOVDD/DVDD/AF_VDD）的电流值，避免电流值过高过低而引起的隐患。
2.2，测试步骤：选定支持工作电流和待机电流测试功能的度信测试板，装上CCM模组，打开度信测试软件，观察待机电流值和工作电流值，不同Sensor型号的待机电流和工作电流会不同，具体请参考各机型的SOP 资料。
待机电流值显示图3 待机电流测试正常工作时各组供电的电流值图4 工作电流值3、解析角测试Resolution3.1，测试目的：解析度测试是拍照系统对于被摄像物体的点像的再现能力。
Camera测试方案随着手机摄像头相熟的提高，现在的消费者已经不满足于只是拿摄像头玩玩而已，而是把它当作一个数码相机。
消费者购机时摄像头的品质成为一个重要选机指标，各大IT网站的测评也开始专业化。
所以手机研发阶段测量手机摄像头的摄像品质是绝对必须了。
受限于人力与物力，还不具备建立专业光学实验室的实力。
现阶段使用ISO12233标准分辨率测试卡与24色ColorChecker并配合照明箱进行简单的测试应为最适合的途径。
测试仪器需求：1，标准光源箱：提供D65(自然色日光)，TL84(商店光源)，F（夕阳光，黄光源，比色参考光源），UV（紫外灯光源）。
2，反射式灯光箱。
3，照度计。
4，分光式色度计。
5，反射式光密度计。
6，帧频测试仪。
7，放大镜。
8，显微镜。
测试图卡：1，分辨率测试图卡IOS12233解析度卡。
2，色彩测试图卡：GretagMacbeth ColorChecker 。
3，几何失真测试图卡。
4，灰阶测试图卡。
5，中性灰测试图卡。
6，全白测试图卡。
测试环境：1，暗室：测试的环境照度应小于1 Ix 勒克斯(Luxes)2，如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700～1200 Ix 勒克斯(Luxes)之间，测试时饱和度和均匀度可根据实际调节；3，在D65 光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%4，光源应采取必要的遮光措施，防止光源直射镜头。
测试图卡周围（包括放置测试图卡的置具）应是低照度，减少炫光，测试时应尽量避免外界光线照射。
测试图卡背景采用黑或吸光型中性灰。
5，测试中可使下列标准色温：D65 光源色温6500K、泛光灯色温3400K。
实际测试环境的色温标准偏差应不大于200K。
色温从2700k－7500k 可调换，国际照明学会（CIE）所认可的七色人工E 光。
Camera客观标准测试Camera图像效果相关测试项目解析度Resolution色彩偏差Color Error/饱和度Saturation白平衡AWB信噪比SNRShading测试（Lens Shading/Color Shading）灰阶Gray Scale/动态范围Dynamic Range曝光偏差Exposure ErrorGammaDensity Range畸变TV-Distortion色散Chromatic Aberration视场角FOV完成以上测试项目需要的测试设备及软件：硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A，H光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart，21阶灰卡，动态范围测试Chart，18%中性灰卡，畸变测试chart，色散测试chart等），白板（Diffuser）；一、测试软件Imatest，Photoshop二、注意事项1、拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照，尤其是切换光源后；2、建议每个模块项的照片都拍两张，便于确认问题；3、照片尽量拍正，因为照片拍得好坏对测试结果影响很大.Imatest界面简介测解析力直接打开前一张MTF测试图色彩还原、饱和度、白平衡、信噪比、曝光、Gamma灰阶、动态范围灰阶、动态范围Shading测试畸变一、解析度(Resolution)1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试环境：实验室光线照度为>200Lux。
原则上是保持chart表面照度均匀的前提下，尽量让测试环境达到最亮，我们实际调试时为了提高效率，尽量模拟客户的测试环境。
1.4 拍照步骤：（1）将手机Camera调至sensor实际分辨率，其余拍照菜单保持默认选项（如EV、Flash等）；（2）将12233 Chart垂直固定在墙上；注：30像素选用1X的Chart，130万和200万像素的选用2 X的Chart，500万像素的选用4 X的Chart，1200万像素以上的项目选用增强型4X Chart.（3）移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，测MTF值时使ISO12233 Chart中的4：3区域正好落在手机的预览画面中,如下图1红线框所示：图1（4）固定手机，待图像稳定后拍照；（5）测线对时，中心的解析度测试可用上述照片，角落解析度测试需另外拍两张照片。
文件名称 Camera 测试标准文件编号 QZ/LCT-QP65-2005 版本 V1.0 正气 进取 专业发布日期 2005-5-31 主控部门质量策划部编制/日期 纪效恩 2005.5.24 审核/日期陆强 2005.5.31批准/日期 姜卫华 2005.5.31Camera 测试标准..............................................................................................................................修改记录 (13)1、测试的目的以及要求 (4)2、测试仪器及设备 (4)3、测试的内容 (4)3.1、Camera 功能测试 (4)3.1.1、图像输出 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (4)3.1.2、图像完整性 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (4)3.1.3、图像污损 (4)z测试的目的 (4)z测试的方法 (4)z测试的标准 (5)3.1.4、干扰纹 (5)z测试的目的 (5)z测试的方法 (5)z测试的标准 (5)3.1.5、自动曝光 (5)z测试的目的 (5)z测试的方法 (5)z测试的标准 (5)3.1.6、鬼影 (5)z定义和说明 (5)z测试的目的 (5)z测试的方法及实际图列 (5)z测试的标准 (6)3.1.7、漏光 (6)z定义和说明 (6)z测试的目的 (6)z测试的方法及实际图列 (6)z测试的标准 (6)3.1.8、噪声 (6)z测试的目的 (6)z测试的方法 (6)3.2、Camera 性能测试 (7)3.2.1、解像力测试 (7)z定义或说明 (7)z测试的方法 (7)z测试的图片 (7)z测试的标准 (7)3.2.2、色彩还原 (7)z定义或说明 (7)z测试的方法 (7)z测试的图片 (8)z测试的标准 (8)3.3.3、灰阶测试 (8)z定义或说明 (8)z测试的方法 (8)z测试的图片 (8)z测试的标准 (8)3.3.4、周边亮度 (9)z定义或说明 (9)z测试的方法 (9)z测试的图片 (9)z测试的标准 (9)3.3.5、线视角测试 (9)z定义或说明 (9)z测试的方法 (9)z测试的图片 (10)z测试的标准 (10)3.3.6、图像失真 (10)z定义或说明 (10)z测试的方法 (10)z测试的图片 (10)z测试的标准 (10)3.3.7、色彩饱和度测试 (10)z定义或说明 (10)z测试的方法 (11)z测试的图片 (11)z测试的标准 (11)3.3.8、白平衡测试 (11)z定义或说明 (11)z测试的方法 (11)z测试的图片 (12)z测试的标准 (12)3.3.9、最低照度测试 (12)z定义或说明 (12)z测试的方法 (12)z测试的标准 (12)3.3.10、黑白点 (12)z测试的目的 (12)z测试的方法 (13)z测试的图片 (13)z测试的标准 (13)3.4、Camera结构尺寸 (13)3.4.1、测试的目的 (13)3.4.2、测试的方法 (13)3.4.1、测试的标准 (13)4、测试结果 (13)5、说明 (13)Camera 测试标准1、测试的目的以及要求用来验证研发阶段Camera样品的功能以及性能是否满足我们的研制规范和要求2、测试仪器及设备标准多光源灯箱、暗箱、配套手机、白板灯、Chart、卡尺、样品10个3、测试的内容3.1、Camera 功能测试3.1.1、图像输出z测试的目的用来检查Camera是否能够进行拍摄，有无图像输出功能z测试的方法用摄像头在普通环境下拍摄图片。
Camera图像效果测试指导书本规范规定的手机拍照效果相关测试项目：1）解析度 Resolution2）色彩还原 Color Accuracy3）均一性 Lens Shading And Color Shading4）白平衡 AWB5）灰阶\动态范围 Gray Scale/Dynamic Range6）几何失真 TV-Distortion7）信噪比 SNR8）视场角 FOV完成以上测试项目需要的测试设备及软件：1硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233 Chart,21阶灰卡，动态范围测试Chart, EIAJ Chart等）；2软件：Imatest, Photoshop等。
Camera图像效果测试规范正文1 解析度测试 Resolution1.1 测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2 测试设备：12233 Chart ，色温照度计；1.3 测试软件：Imatest;1.4 测试环境：光线照度为600Lux+/- 200 Lux;保证ISO12233 整个Chart表面的亮度值相差小于20%；1.5 测试步骤：1）调节Camera的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）将12233 Chart 垂直固定在墙上；注间：本规范规定30万以下像素选用1X的Chart，130万和200万像素的选用2 X的Chart，300万及以上像素的项目选用3 X的Chart；3）中心解析度的测试：移动手机的位置，保证手机摄像头的光轴与ISO12233 Chart平面垂直，且使ISO12233 Chart中的4：3区域正好落在手机的预览画面中，如下图红线框所示：图14）固定手机，在画面稳定时拍照；5）分析解析度蓝线区域图像，得出中心解析度值；6）边角解析度的测试：方法同步骤3，4，5，不同的是调节手机预览ISO12233 Chart 的区域，以达到测试各个角落解析度的目的，具体拍照区域见图2，图3的红色线框区域：。

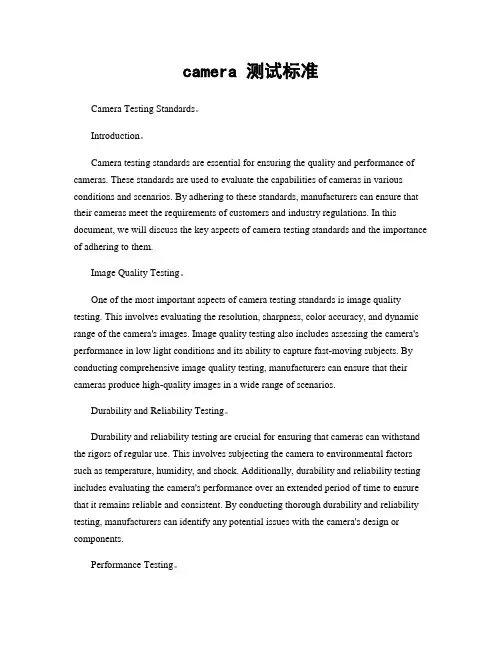

camera 测试标准Camera Testing Standards。
Introduction。
Camera testing standards are essential for ensuring the quality and performance of cameras. These standards are used to evaluate the capabilities of cameras in various conditions and scenarios. By adhering to these standards, manufacturers can ensure that their cameras meet the requirements of customers and industry regulations. In this document, we will discuss the key aspects of camera testing standards and the importance of adhering to them.Image Quality Testing。
One of the most important aspects of camera testing standards is image quality testing. This involves evaluating the resolution, sharpness, color accuracy, and dynamic range of the camera's images. Image quality testing also includes assessing the camera's performance in low light conditions and its ability to capture fast-moving subjects. By conducting comprehensive image quality testing, manufacturers can ensure that their cameras produce high-quality images in a wide range of scenarios.Durability and Reliability Testing。

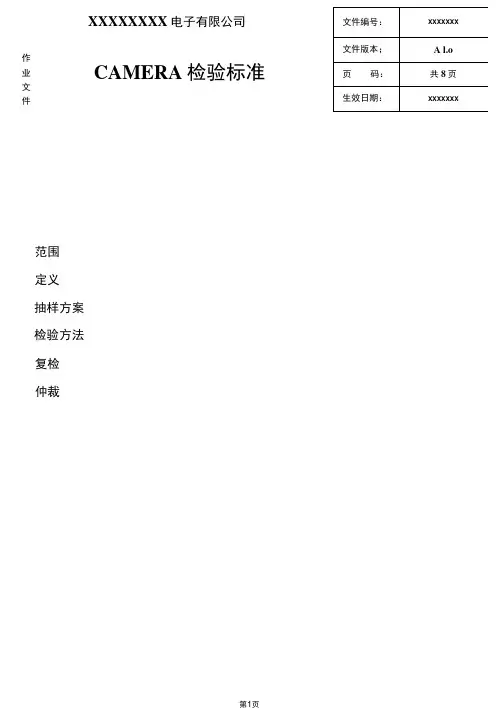

XXXXXXXX电子有限公司作业文件CAMERA检验标准范围定义抽样方案检验方法复检仲裁1范围1. 1本标准规定了XX摄像头交收检验的有关定义、抽样方案、检验方法、故障分类、复检及仲裁。
