高效率功率放大器仿真设计

高保真音频功率放大器设计高保真音频功率放大器是一种能够放大电信号的设备，用于驱动扬声器或头戴耳机等音响设备。

它的设计目标是尽可能地保持输入信号的原始特性，同时输出高质量的音频信号。

本文将介绍高保真音频功率放大器的设计中的关键因素和步骤。

首先，设计一个高保真音频功率放大器的关键因素之一是选择合适的放大器拓扑结构。

通常使用AB类放大器作为高保真音频功率放大器的基本拓扑结构。

AB类放大器有两个工作状态，A类状态用于低功率操作，而B类状态用于高功率操作，这可以提供高效率和低失真的输出。

其次，使用线性化技术对放大器进行线性化处理也是关键因素之一、线性化技术的目的是减小失真并提高放大器的线性度。

常见的线性化技术包括负反馈、反噪音技术、温度补偿技术等。

负反馈是一种将输出信号与输入信号相比较的技术，通过调节放大器的增益和频率响应来减小失真。

反噪音技术通过消除输入信号中的噪音来提高放大器的信噪比。

温度补偿技术可以有效地消除温度对放大器性能的影响。

另外，选取合适的元件和电路参数也是设计高保真音频功率放大器的重要步骤之一、首先，选取合适的功率管要求其具有低失真、高带宽等特性。

其次，电源的设计也很关键。

音频功率放大器的电源设计需要保证输出信号的稳定性和供电的整洁性，以避免电源噪声对音频信号的干扰。

辅助电路、滤波器、阻抗匹配网络等也需要合理选取和设计。

最后，进行实际的电路实现和调试是设计过程的最后一步。

设计者需要通过仿真和实际测量来验证设计的性能和指标。

同时，还需要不断地调整电路参数和元件选择，以达到设计要求。

综上所述，设计高保真音频功率放大器需要考虑到拓扑结构的选择、线性化技术的应用、元件和电路参数的选取等关键因素。

通过合理设计和调试，可以实现高保真和低失真的音频放大效果。

基于ADS的功率放大器设计与仿真[图]0 引言随着无线通信技术的发展，无线通信设备的设计要求也越来越高，功率放大器作为发射机最重要的部分之一，它的性能好坏直接影响着整个通信系统的性能优劣，因此，无线系统需要设计性能良好的放大器。

通过采用EDA工具软件进行电路设计可以掌握设计电路的性能，进一步优化设计参数，以达到加速产品开发进程的目的。

本文仿真设计采用恩智浦半导体的LDMOS晶体管BLF6G27-10G，该晶体管工作频段在2500～2700 MHz之间，直流28V供电。

具有很好的线性度，它采用特殊工艺，具有良好的热稳定度。

同时使用EDA软件，利用负载牵引和源牵引相结合的方法进行设计，使其输出功率在频率为2.6GHz时达到6.5W。

1 功率放大器的相关设计理论对于任何功率放大器，它必须在工作频段内是稳定的，同时它应该具有最大的输出功率和最佳的输出效率，因为输出功率决定了通信距离的长短，其效率决定了电池的消耗程度及使用时间。

在功放的匹配网络设计中，需要选择合适的源阻抗和负载阻抗，而他们的选择和功率放大器的稳定性、输出功率、效率以及增益息息相关。

1.1 稳定准则稳定性是指放大器抑制环境的变化(如信号频率、稳定、源和负载等变化时)，维持正常工作特性的能力，一个微波管的绝对稳定条件是：在选定的晶体管的工作条件下若满足K>1，则此时放大器处在绝对稳定状态，若不满足此条件，则需进行稳定性匹配电路的设计。

1.2 功率增益放大器的功率增益(Power Gain)有几种不同的定义方式，在这里只介绍工作功率增益，这是设计时较为关心的量，它定义为负载吸收的功率与放大器的输入功率之比。

1.3 功率附加效率(PAE)功率附加效率是指射频输出功率和输入功率的差值与供给放大器的直流功率的比值，它既反映了直流功率转化为射频功率的能力，又反映了放大射频功率的能力。

1.4 1dB功率压缩点(P1dB)当晶体管的输入功率达到饱和状态时，其增益开始下降，或者称为压缩。

高效率逆F类功率放大器设计逆F类功率放大器是一种高效率的功率放大器，据统计，逆F类功率放大器的效率可以达到80%以上，因此受到广泛关注和应用。

在这篇文档中，我们将介绍逆F类功率放大器的基本原理、设计步骤和注意事项。

逆F类功率放大器原理逆F类功率放大器是一种分级输出的功率放大器，其输出级的输出管VCE一般是接在负载上，输出管的CO-C1-C2组成的谐振回路称为谐振限值。

当输入信号幅度较小时，输出管工作于开启状态，在其VCE上形成几乎相等的反向电压，此时谐振回路中谐振电容C1和C2的反向电势相等，处于同相位。

随着输入信号幅度的增大，输出管的开启时间逐渐缩小，输出管的VCE上的反向电压变小，谐振电容C1和C2 的反向电势逐渐失去同相位，开始对负载产生正向电势，输出管的NF变大，电势随之增加。

当输入信号最大幅度达到时，输出管的开启时间很小（一般小于180度），此时VCE上的反向电压接近零，谐振电容C1和C2的反向电势相等，处于反相位。

因此，输出管的NF达到最大值，最大工作状态下输出管的CO-C1-C2组成了开路谐振回路。

逆F类功率放大器设计步骤逆F类功率放大器设计步骤如下：步骤一：确定基础参考点通常情况下，在逆F类功率放大器的设计中，需要先确定基础参考点，以便在后续设设计过程中方便参考。

基础参考点的选取一般考虑到芯片的集成度，以及在后续的设计过程中使用方便等因素。

步骤二：选取放大器管、负载及发射器根据设计需求，在此步骤中需要选取合适的功率管、负载和发射器。

功率管的选取需要考虑到其承受功率和频率带宽等因素，负载的选取要考虑到其工作频率和阻抗匹配等因素，发射器的选取需要考虑到其带宽、噪声系数和线性度等因素。

步骤三：计算谐振电容在第二步选取相应的负载和发射管之后，需要计算出谐振电容值，以满足放大器在设计频率下的谐振情况。

谐振电容的计算可以参考公式：C1 = 1 / (2 * π * f * (L1 + L2 - k * M))C2 = 1 / (2 * π * f * (L2 + L3 - k * M))其中，f为设计频率，L1、L2和L3分别为负载、共振腔和发射器的电感值，M为彼此之间的互感值，k为金属芯片内共振腔长度的占比。

基于ADS的功率放大器设计实例与仿真分析基于ADS（Advanced Design System）的功率放大器设计实例与仿真分析，可以从功率放大器的设计步骤、ADS的使用方法以及仿真分析结果等方面进行详细阐述。

以下是一个关于微带带通滤波器的功率放大器设计实例与仿真分析的论述。

第一步是设计微带带通滤波器，该滤波器会被用作后续功率放大器的输入端。

为了实现滤波器的设计，可以使用ADS中的电路设计工具。

首先，根据输入信号的频率要求和滤波器的通频带范围，可以设置滤波器的中心频率和带宽。

然后，可以选择合适的滤波器拓扑结构，如二阶椭圆滤波器或Butterworth滤波器等。

接下来，可以计算并选取滤波器所需的阻抗、电感和电容等元件数值。

最后，将设计好的滤波器电路进行布线，并进行仿真分析。

接下来是功率放大器的设计。

在滤波器的输出端，接入功率放大器电路。

首先，可以选择适当的功率放大器拓扑结构，如BJT放大器、MOSFET放大器或GaAsHEMT放大器等。

然后，根据输出信号要求和功率放大器的增益、线性度要求，可以计算并选取合适的偏置电流和工作电压等参数。

接下来，根据电路的参数和设计需求，可以进行功率放大器电路的分析和调整。

通过调整各个参数和拓扑结构，可以获得较好的功率放大器的设计效果。

在进行功率放大器的AD仿真时，将滤波器和功率放大器电路进行连接，并将输入信号的频率与幅度设置为所需的值。

可以通过修改电路参数，如管子的偏置点、交叉点的电阻等，来观察功率放大器在不同工作条件下的性能表现，并且可以分析功率放大器电路的输入输出特性、增益、功率效率等指标。

如果发现电路存在问题或者不满足设计需求，可以通过改变电路的参数、调整滤波器的结构等方式进行优化，再次进行仿真分析。

最后，根据仿真结果，可以对功率放大器进行性能评估和分析。

通过比较仿真结果与设计要求，可以判断设计的功率放大器是否满足预期的性能指标。

如果仿真结果不理想，可以进行参数调整、电路优化等方法来改善电路性能。

基于ADS的功率放大器设计实例与仿真分析功率放大器是一种常见的电子设备，用于放大低功率信号到较高功率输出。

在本文中，我们将基于ADS软件对功率放大器进行设计实例和仿真分析。

设计目标：设计一个用于射频信号放大的功率放大器。

设计的功率放大器需要满足以下要求：1.工作频率范围在1GHz到2GHz之间；2.输出功率为10W，并保持高线性度。

设计流程：1.选择合适的功率放大器类型；2.搭建电路设计原型；3.仿真分析电路的性能；4.优化设计以满足要求；5.制备和测试原型电路。

选择功率放大器类型：功率放大器有多种类型，包括B级、C级和D级。

根据设计要求，我们选择D级功率放大器，因为它能够提供较高的效率和较好的线性特性。

搭建电路设计原型：使用ADS软件搭建功率放大器电路原型。

我们选择HEMT晶体管作为放大器的活性器件，并添加适当的匹配电路，并进行偏置设计。

电路包括输入匹配网络、输出匹配网络和偏置电路。

输入匹配网络用于将输入端口与源混频器或射频信号源匹配，输出匹配网络用于将输出端口与负载匹配，偏置电路用于为晶体管提供合适的工作偏置。

仿真分析电路性能：使用ADS软件进行电路的射频参数仿真。

通过检查电路的S参数和功率输出特性，可以评估电路的性能。

确认电路在给定频率范围内具有良好的回波损耗和传输系数，并且能够提供满足要求的输出功率。

优化设计：基于仿真结果，对电路进行优化设计以满足要求。

这可能涉及调整匹配电路的元件值和尺寸以提高回波损耗，以及调整偏置电路以提供更好的工作点。

制备和测试原型电路：基于优化设计的结果，制备并测试原型电路。

在测试中，记录电路的实际性能，如功率输出、功率增益和效率，并与仿真结果进行比较。

如果实际性能与设计要求相符，那么原型电路可以被认为是成功的。

通过以上设计流程，我们能够设计和优化出满足要求的功率放大器电路。

通过ADS软件的仿真和实验测试，我们可以验证电路的性能，并作出进一步的改进。

这种设计过程可以应用于其他功率放大器的设计，以满足不同的需求和应用场景。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言随着无线通信技术的不断发展，射频功率放大器（RF Power Amplifier, 简称PA）作为无线通信系统中的关键组件，其性能的优劣直接影响到整个系统的性能。

因此，设计一款高性能的射频功率放大器显得尤为重要。

本文将介绍一种基于ADS（Advanced Design System）的射频功率放大器设计与仿真方法，以期为相关领域的研究者提供一定的参考。

二、射频功率放大器设计基础射频功率放大器设计涉及到的基本原理包括功率放大器的类型、工作原理、性能指标等。

在设计中，需要考虑到功率放大器的线性度、效率、稳定性以及可靠性等因素。

常见的功率放大器类型包括A类、B类、AB类以及D类等，不同类型具有不同的优缺点，需要根据具体应用场景进行选择。

三、ADS软件在射频功率放大器设计中的应用ADS是一款功能强大的电子设计自动化软件，广泛应用于射频电路、微波电路以及高速数字电路的设计与仿真。

在射频功率放大器设计中，ADS可以帮助我们完成电路原理图的设计、仿真分析以及版图绘制等工作。

通过ADS软件，我们可以快速地建立功率放大器的电路模型，并进行仿真分析，以验证设计的正确性和可行性。

四、基于ADS的射频功率放大器设计与仿真流程1. 确定设计指标：根据应用需求，确定射频功率放大器的设计指标，如工作频率、输出功率、增益、效率等。

2. 电路原理图设计：利用ADS软件，根据设计指标进行电路原理图的设计。

包括选择合适的晶体管、电容、电感等元件，并确定其参数值。

3. 仿真分析：对设计的电路原理图进行仿真分析，包括直流扫描、交流小信号分析以及大信号分析等。

通过仿真分析，我们可以得到功率放大器的性能参数，如增益、效率、谐波失真等。

4. 版图绘制与优化：根据仿真结果，对电路原理图进行版图绘制。

在版图绘制过程中，需要考虑元件的布局、走线等因素，以减小寄生效应对电路性能的影响。

同时，还需要对版图进行优化，以提高电路的性能。

基于ADS的射频功率放大器设计与仿真基于ADS的射频功率放大器设计与仿真射频功率放大器（RFPA）是射频系统中关键的组成部分，其作用是将低功率的射频信号放大到足够的功率水平，以便驱动天线发射信号。

在无线通信、雷达、卫星通信等领域，射频功率放大器的设计和性能优化对于系统性能至关重要。

近年来，射频功率放大器的设计与仿真已成为研究的热点之一。

在这个领域中，ADS（Advanced Design System）成为了广泛使用的设计工具之一。

ADS是一款由美国Keysight Technologies公司推出的集成电路设计软件，其强大的射频仿真功能和友好的用户界面使其成为射频电路设计工程师的首选工具。

射频功率放大器的设计流程可以分为以下几个步骤：电路拓扑设计、参数选择、元件选型、仿真与优化。

在电路拓扑设计阶段，根据系统需求和设计目标选择适当的电路结构，常见的结构包括共射结构、共基结构、共集结构等。

参数选择是根据系统要求选择电路参数，如工作频率、增益、输出功率等，这些参数直接影响到电路性能。

元件选型是根据参数选择的结果来选取合适的射频元件，如二极管、电感器、电容器等。

仿真与优化是使用ADS进行电路性能仿真和优化，分析电路的增益、功率、效率等性能指标，并进行相应的调整和优化，以满足设计要求。

在ADS软件中，可以通过搭建电路原理图来进行射频功率放大器的仿真。

首先，根据电路拓扑设计阶段的结果，使用ADS的元件库选取合适的射频元件，并将其拖拽到电路原理图中。

然后，调整元件的参数和连接方式，搭建出完整的放大电路。

接下来，设置仿真参数，如工作频率、输入功率等，并运行仿真。

此时，ADS会根据电路拓扑和元件参数进行电磁仿真，计算电路的增益、功率、效率等性能指标。

根据仿真结果，可以对电路进行调整和优化，以达到设计要求。

除了仿真功能之外，ADS还提供了许多其他有用的工具。

例如，可以使用ADS的优化器来自动调整电路的参数，以实现最佳的性能。

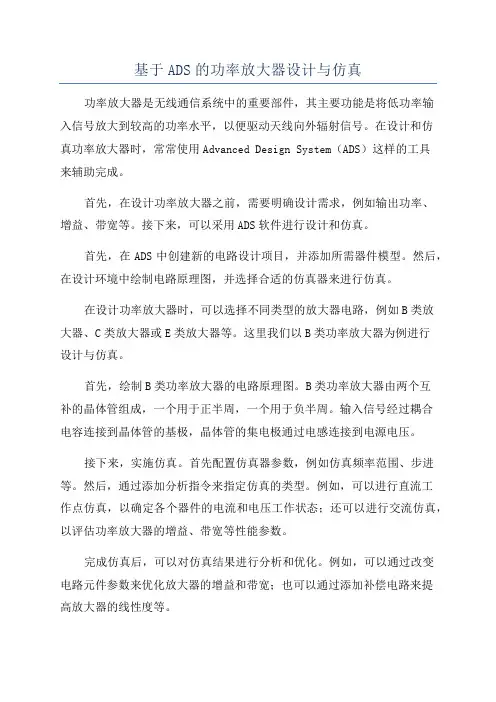

基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中的重要部件，其主要功能是将低功率输入信号放大到较高的功率水平，以便驱动天线向外辐射信号。

在设计和仿真功率放大器时，常常使用Advanced Design System（ADS）这样的工具来辅助完成。

首先，在设计功率放大器之前，需要明确设计需求，例如输出功率、增益、带宽等。

接下来，可以采用ADS软件进行设计和仿真。

首先，在ADS中创建新的电路设计项目，并添加所需器件模型。

然后，在设计环境中绘制电路原理图，并选择合适的仿真器来进行仿真。

在设计功率放大器时，可以选择不同类型的放大器电路，例如B类放大器、C类放大器或E类放大器等。

这里我们以B类功率放大器为例进行设计与仿真。

首先，绘制B类功率放大器的电路原理图。

B类功率放大器由两个互补的晶体管组成，一个用于正半周，一个用于负半周。

输入信号经过耦合电容连接到晶体管的基极，晶体管的集电极通过电感连接到电源电压。

接下来，实施仿真。

首先配置仿真器参数，例如仿真频率范围、步进等。

然后，通过添加分析指令来指定仿真的类型。

例如，可以进行直流工作点仿真，以确定各个器件的电流和电压工作状态；还可以进行交流仿真，以评估功率放大器的增益、带宽等性能参数。

完成仿真后，可以对仿真结果进行分析和优化。

例如，可以通过改变电路元件参数来优化放大器的增益和带宽；也可以通过添加补偿电路来提高放大器的线性度等。

最后，完成设计和仿真后，可以通过ADS软件输出电路的性能图表，例如功率增益图、输入输出特性图等。

同时，还可以将设计结果导出到其他软件或硬件平台进行进一步验证和实现。

总结起来，基于ADS的功率放大器设计与仿真是一项复杂的工作，但借助ADS软件的强大功能，可以提高设计和仿真的效率，从而实现高性能的功率放大器设计。

《基于ADS的射频功率放大器设计与仿真》篇一一、引言射频功率放大器（RF Power Amplifier，简称RFPA）是现代无线通信系统中的关键部件之一。

设计一款性能优异的射频功率放大器对提升整个通信系统的性能具有重大意义。

本文以ADS （Advanced Design System）软件为平台，对射频功率放大器进行设计与仿真，旨在为实际产品开发提供理论依据和设计指导。

二、设计目标与要求在设计射频功率放大器时，我们主要关注以下几个方面的性能指标：增益、输出功率、效率、线性度以及稳定性。

根据实际需求，我们设定了以下设计目标：1. 增益：在所需频段内，保持较高的功率增益；2. 输出功率：满足实际应用中对输出功率的需求；3. 效率：提高功率附加效率（PAE），以降低能耗；4. 线性度：在保证增益的同时，尽可能减小失真，提高线性度；5. 稳定性：确保放大器在宽频带内稳定工作。

三、设计思路与原理在ADS软件中，我们采用微波晶体管作为功率放大的核心器件。

根据其工作原理和实际需求，设计思路如下：1. 选择合适的晶体管：根据设计目标和应用需求，选择具有高功率、高效率和高线性度的晶体管；2. 设计电路拓扑结构：根据晶体管的特性，设计合适的电路拓扑结构，如共源、共栅等；3. 优化匹配网络：通过优化输入输出匹配网络，提高放大器的增益、效率以及线性度；4. 仿真验证：利用ADS软件进行仿真验证，对设计结果进行评估和优化。

四、具体设计与仿真1. 晶体管选择与电路拓扑设计根据设计目标和应用需求，我们选择了某型号的微波晶体管作为功率放大的核心器件。

根据其特性，我们设计了共源结构的电路拓扑。

2. 匹配网络设计与优化为了获得高增益、高效率和良好的线性度，我们设计了输入输出匹配网络。

通过优化匹配网络的元件参数，使得晶体管在所需频段内具有最佳的匹配性能。

同时，我们还采用了负载牵引技术，进一步优化了输出匹配网络。

3. 仿真验证与结果分析利用ADS软件进行仿真验证，我们将设计好的电路模型导入ADS中，设置仿真参数和条件。

基于ADS的射频功率放大器设计与仿真近年来，射频功率放大器在通信领域中起着至关重要的作用。

射频功率放大器被广泛应用于无线通信系统中，其主要功能是将输入的微弱射频信号放大至足够大的功率以便进行传输。

因此，射频功率放大器的设计和仿真成为了研究者和工程师们的热点。

本文将介绍的方法和步骤。

首先，我们需要了解射频功率放大器的基本工作原理。

射频功率放大器主要由晶体管、电感、电容等元件组成。

它的核心部分是晶体管，其工作在高频射频信号下将电能转化为功率。

因此，在设计射频功率放大器时，选择合适的晶体管是非常重要的。

在ADS软件中，我们首先需要建立射频功率放大器的电路模型。

在设计射频功率放大器的电路模型时，需要考虑到输入输出的阻抗匹配问题，以及功率放大器的增益和功率输出等参数。

通过建立电路模型，我们可以方便地进行后续的仿真和优化。

接下来，需要对射频功率放大器进行仿真。

仿真的目的是验证设计的电路模型，并对其性能进行评估。

在进行仿真时，可以通过改变晶体管的工作偏置和输入功率等参数，来观察射频功率放大器的性能指标的变化。

同时，还可以通过仿真结果来优化射频功率放大器的设计。

在仿真过程中，我们可以通过ADS软件中的工具和指标来评估射频功率放大器的性能。

例如，可以通过观察S参数曲线来评估射频功率放大器在不同频率下的增益和阻抗匹配情况。

同时，还可以通过观察输出功率和功率增益等指标来评估射频功率放大器的性能。

在完成射频功率放大器的仿真后，还可以利用优化算法对电路模型进行优化。

通过优化算法，可以根据设计要求和目标来调整模型的参数，以获得更好的射频功率放大器性能。

例如，可以通过优化算法来提高射频功率放大器的增益、带宽或者稳定性。

总结起来，是一个重要的研究方向。

通过合理选择晶体管和建立准确的电路模型，可以设计出满足通信系统需求的射频功率放大器。

通过仿真和优化，可以验证射频功率放大器的性能，并对设计进行改进。

相信在未来的研究和发展中，会进一步完善并得到广泛应用综上所述，是一项重要的研究工作。

基于ADS的功率放大器设计与仿真功率放大器是无线通信系统中重要的组成部分，它在信号传输中起到放大信号功率的作用。

因此，功率放大器的设计与仿真对于无线通信系统的性能至关重要。

本文将基于ADS软件对功率放大器进行设计与仿真，并详细介绍整个过程。

首先，根据需求和设计要求确定功率放大器的工作频率、增益、输出功率等参数。

然后，选择合适的功率放大器拓扑结构。

常见的功率放大器拓扑结构包括共源极、共栅极和共集极。

接下来，利用ADS软件进行功率放大器的设计。

首先，建立电路原理图，包括功率放大器的输入、输出端口、电源、信号源等。

然后，选择合适的器件模型，根据功率放大器的工作频率选择合适的三极管或场效应管模型。

根据电路原理图和器件模型，确定各个元件的参数，如电容、电感、电阻等。

在确定了电路原理图和器件模型后，进行电路仿真。

利用ADS软件的仿真工具，可以对功率放大器的性能进行仿真分析。

首先，进行直流仿真，检查功率放大器的偏置电流、电压是否正常。

然后，进行交流仿真，分析功率放大器的增益、带宽、稳定性等性能指标。

如果发现性能指标不满足需求，可以进行参数优化，调整电路中的元件参数。

除了电路仿真之外，还可以进行功率放大器的电磁仿真。

利用ADS软件的电磁仿真工具，可以分析功率放大器中的电磁场分布、功耗等情况。

通过电磁仿真，可以更好地理解功率放大器的性能，并进一步优化设计。

最后，在功率放大器的设计与仿真完成后，可以进行实际的电路布局与PCB设计。

根据仿真结果，合理布局电路元件，尽量减小电路中的电磁干扰。

根据PCB设计原则，布线电路，保证信号的传输质量。

完成PCB设计后，可以制作实际样机，并通过测试验证设计与仿真结果。

综上所述，基于ADS的功率放大器设计与仿真包括建立电路原理图、选择器件模型、进行电路仿真和电磁仿真等过程。

通过这些步骤，可以有效地设计和优化功率放大器的性能，提高无线通信系统的性能。

基于软件仿真的高频功率放大器设计庄海军(淮安信息职业技术学院信息与通信工程系,江苏省淮安市223003)摘　要:高频功率放大器是发射机的重要组成部分,因而也是通信系统必不可少的环节。

介绍了高频功率放大器的基本原理和特性,并利用电子设计工具软件Multisi m 2001对丙类功率放大器电路从方案选择、单元电路设计、元器件参数选取等方面进行具体设计分析,同时对电路进行仿真测试,通过仿真结果分析电路特性,使电路得到进一步完善。

仿真结果表明,该电路设计方案正确,能达到预期设计要求,性能良好。

关键词:高频功率放大器;Multisi m 2001;仿真中图分类号:T N722收稿日期:2008206223;修回日期:2008207222。

0　引　言高频功率放大器是无线电发射机末端的重要部件,是评价通信系统性能的重要参数。

近年来,针对功率放大器设计的各种研究不断涌现,对功率放大器的性能进行优化的算法不断出现。

本文在Multisi m 2001软件仿真基础上给出了丙类功率放大器电路的设计步骤和仿真过程,利用Multisi m 软件工具,通过仿真结果对电路的特性进行分析,并逐步完善电路。

1　对功率放大器的要求功率放大器是通过将直流输入功率转换化为交流功率输出,以提高发射信号能量,便于接收机接收的电路,因而要求输出功率大,效率高,同时,输出中的谐波分量应该尽量小,以免对其他频道产生干扰。

根据电流导通角的不同,功率放大器分为甲类、乙类、丙类等,电路由馈电电路、输入匹配、输出匹配及级间耦合4部分组成。

对电路设计要求如下:工作频率为14.5MHz,要求带宽为1.5MHz,输出功率为不小于20W 。

2　电路结构设计2.1　设计分析为了在较宽的通带内使功率放大器增益相对稳定,电路由甲类、丙类两级功率放大器组成。

甲类功率放大器的输出信号作为丙类功率放大器的输入信号,丙类功率放大器作为发射机末级功率放大器以获得较大的输出功率和较高的效率。

综合课程设计高频功率放大器的设计及仿真课程设计任务书设计题目：高频功率放大器的设计及仿真一、设计实验条件Multisim软件二、设计任务及要求1.设计一高频功率放大器，要求的技术指标为：输出功率Po≥125mW，工作中心频率fo=6MHz，η>65%；2.已知：电源供电为12V，负载电阻,RL=51Ω，晶体管用2N2219，其主要参数：Pcm=1W,Icm=750mA,V CES=1.5V, f T=70MHz,hfe≥10，功率增益Ap≥13dB（20倍）。

三、设计报告的内容1.设计题目与设计任务（设计任务书）2.前言（绪论）(设计的目的、意义等)3.设计主体（各部分设计内容、分析、结论等）4.结束语（设计的收获、体会等）5.参考资料四、设计时间与安排1、设计时间：2周2、设计时间安排：熟悉实验设备、收集资料：2 天设计图纸、实验、计算、程序编写调试：4 天编写课程设计报告：3 天答辩：1 天1.设计题目与设计任务（设计任务书）1.1 设计题目高频功率放大器的设计及仿真1.2 设计任务要求设计一个技术指标为输出功率Po≥125mW，工作中心频率fo=6MHz η>65%的高频功率放大器。

摘要通过“模电”课程知道，当输入信号为正弦波时放大器可以按照电流的导通角的不同，将其分为甲类、乙类、甲乙、丙类等工作状态。

甲类放大器电流的导通角为360度，适用于小信号低功率放大；乙类放大器电流的导通角约等于180度；甲乙类放大器电流的导通角介于180度与360度之间；丙类放大器电流的导通角则小于180度。

乙类和丙类都适用于大功率工作。

丙类工作状态的输出功率和效率是上述几种工作状态中最高的。

高频功率放大器大多工作于丙类。

但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。

由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

可是若仅仅是用一个功率放大器，不管是甲类或者丙类，都无法做到如此大的功率放大。

220ghz高频功率放大器仿真摘要：1.220GHz 高频功率放大器的概述2.220GHz 高频功率放大器的仿真方法3.220GHz 高频功率放大器的性能分析4.结论与展望正文：【220GHz 高频功率放大器的概述】随着无线通信技术的不断发展，高频功率放大器在通信系统中的地位日益重要。

220GHz 高频功率放大器是一种工作在220GHz 频段的放大器，主要用于放大信号，以满足系统对信号传输距离和传输速率的需求。

在5G 通信技术中，220GHz 高频功率放大器被广泛应用于基站与用户设备之间的信号传输，以实现更高的数据传输速率和更低的延迟。

【220GHz 高频功率放大器的仿真方法】220GHz 高频功率放大器的仿真主要包括电路仿真和系统仿真两个方面。

电路仿真是指在电磁场仿真软件中设计并模拟放大器的电路结构，以研究其电气特性。

系统仿真则是将电路模型与系统模型相结合，对整个通信系统进行仿真，以评估系统的性能。

【220GHz 高频功率放大器的性能分析】220GHz 高频功率放大器的性能分析主要包括以下几个方面：1.增益：增益是衡量放大器性能的重要指标之一，表示放大器对输入信号的放大程度。

在高频功率放大器的仿真中，需要对不同频率下的增益进行分析，以确保放大器在整个频段内都能提供足够的增益。

2.输出功率：输出功率是放大器最重要的性能指标之一，决定了信号在传输过程中的衰减程度。

在仿真中，需要分析不同频率下的输出功率，以确保信号在传输过程中不会受到过多的衰减。

3.线性度：线性度是指放大器对输入信号的线性放大能力。

在仿真中，需要分析放大器在不同频率下的线性度，以确保信号在传输过程中不会产生失真。

4.稳定性：稳定性是指放大器在长时间工作过程中的稳定性能。

在仿真中，需要分析放大器在不同工作条件下的稳定性，以确保放大器能够在实际应用中稳定工作。

【结论与展望】220GHz 高频功率放大器在5G 通信技术中具有重要应用价值。

基于ADS的高效率功率放大器设计与仿真兰辉（电子科技大学集成电路与系统四川成都611731）【摘要】在无线通信系统设计中，功率放大器的效率和线性度影响整个系统的性能。

本文对Doherty技术原理进行了介绍，利用ADS2009设计3.4G-3.6G的高效率线性功率放大器，采用Cree公司的CGH35060功放模型搭建doherty 末级功放，驱动功放采用Nitronex公司的NPTB00004晶体管。

同时对电路进行仿真及优化。

关键词高效率；doherty ；功率放大器1引言随着3G、4G时代的来临,为了提高数据传输速率和频谱利用率，现代移动通信多采用了线性调制方式和多载波技术，导致信号的峰均比越来越高，系统效率低下，系统的耗能问题受到越来越多的重视。

射频功率放大器作为最重要的耗能元件,在整个无线通信系统中的耗能占了很大比重,追求更高的功放效率已经成了设备制造商们的重要目标。

Doherty技术同其他技术相比,有着结构简单、成本低廉、对系统线性度影响相对较小并且极其适用于高峰均比的现代无线信号高效率传输的优点,因此已经成为现代无线通信放大器设计中最有商用前景的技术。

利用ADS的晶体管模型，可以极大的节约设计与调试时间。

2.高效线性功率放大器设计要求射频输出频率：3.4GHz-3.6GHz。

输入信号为PAR信号，平均输入功率15d B m，PAR=6.5dB，平均输出功率不小于40dBm。

效率大于41%@Pout=41dBm。

ACLR经过预失真处理后优于-45dBc。

本次设计采用两级放大器级联结构。

驱动功放采用Nitronex公司的NPTB00004晶体管，平均输出5W，末级功放采用Doherty结构，使用Cree公司的CGH35060功放模型搭建。

3.高效线性功放设计理论3．1 Doherty原理Doherty结构由2个功放组成：一个主功放，一个峰值功放，主功放工作在AB类，辅助功放工作在C类。

主功放一直工作，峰值功放到设定的峰值才工作。
