无粘结预应力筋张拉施工常见问题

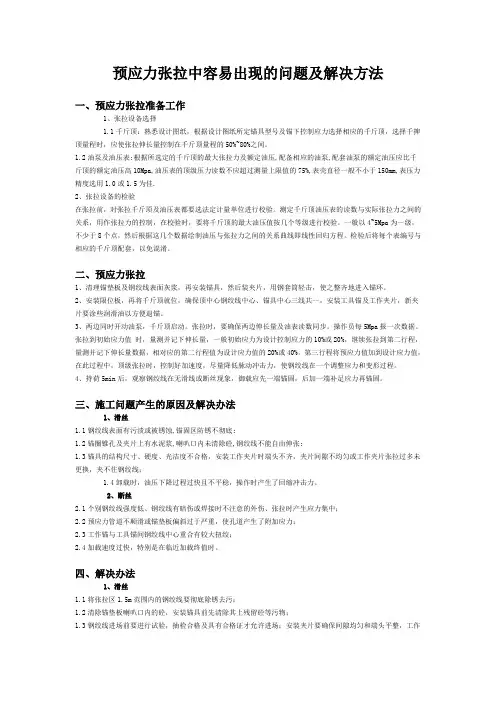

预应力张拉中容易出现的问题及解决方法一、预应力张拉准备工作1、张拉设备选择1.1千斤顶：熟悉设计图纸，根据设计图纸所定锚具型号及锚下控制应力选择相应的千斤顶，选择千捭顶量程时，应使张拉伸长量控制在千斤顶量程的50%~80%之间。

1.2油泵及油压表:根据所选定的千斤顶的最大张拉力及额定油压,配备相应的油泵,配套油泵的额定油压应比千斤顶的额定油压高10Mpa,油压表的顶级压力读数不应超过测量上限值的75%,表壳直径一般不小于150mm,表压力精度选用1.0或1.5为佳.2、张拉设备的检验在张拉前，对张拉千斤顶及油压表都要选法定计量单位进行校验。

测定千斤顶油压表的读数与实际张拉力之间的关系，用作张拉力的控制，在校验时，要将千斤顶的最大油压值按几个等级进行校验。

一般以4~5Mpa为一级，不少于8个点，然后根据这几个数据绘制油压与张拉力之间的关系曲线即线性回归方程。

检验后将每个表编号与相应的千斤顶配套，以免混淆。

二、预应力张拉1、清理锚垫板及钢绞线表面灰浆，再安装锚具，然后装夹片，用钢套筒轻击，使之整齐地进入锚环。

2、安装限位板，再将千斤顶就位，确保顶中心钢绞线中心、锚具中心三线共一，安装工具锚及工作夹片，新夹片要涂些润滑油以方便退锚。

3、两边同时开动油泵，千斤顶启动。

张拉时，要确保两边伸长量及油表读数同步。

操作员每5Mpa报一次数据。

张拉到初始应力值时，量测并记下伸长量，一般初始应力为设计控制应力的10%或20%，继续张拉到第二行程，量测并记下伸长量数据，相对应的第二行程值为设计应力值的20%或40%。

第三行程将预应力值加到设计应力值，在此过程中，顶级张拉时，控制好加速度，尽量降低脉动冲击力，使钢绞线在一个调整应力和变形过程。

4、持荷5min后，观察钢绞线在无滑线或断丝现象，御载应先一端锚固，后加一端补足应力再锚固。

三、施工问题产生的原因及解决办法1、滑丝1.1钢绞线表面有污渍或被锈蚀,锚固区防锈不彻底;1.2锚圈锥孔及夹片上有水泥浆,喇叭口内未清除砼,钢绞线不能自由伸张;1.3锚具的结构尺寸、硬度、光洁度不合格，安装工作夹片时端头不齐，夹片间隙不均匀或工作夹片张拉过多未更换，夹不住钢绞线；1.4卸载时，油压下降过程过快且不平稳，操作时产生了回缩冲击力。

维普资讯

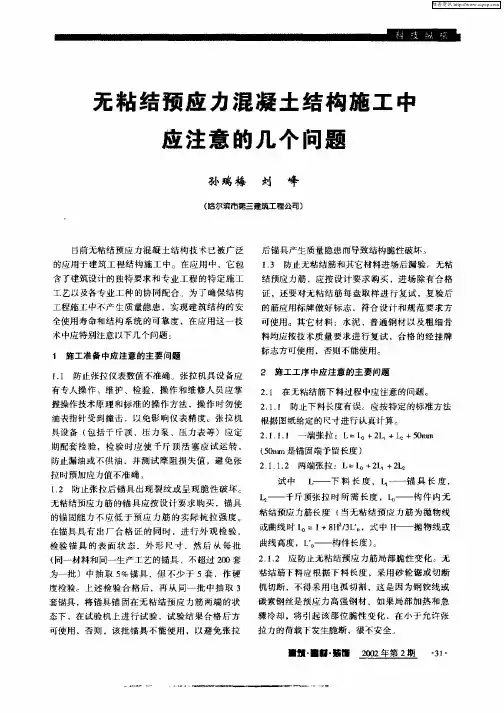

无 粘 结 预 应 力 混凝 土 结 构 施 工 中
应 注 意 的几 个 问题
孙 瑞梅 刘 峰
（ 尔滨市第三 建筑工程公 司） 哈
目前 无粘 结预 应 力 混 凝 土结 构技 术 已被 广 泛
பைடு நூலகம்
后 锚具 产生 质量 隐 患而导 致 结构 脆性破 坏 。 １３ 防止 无粘 结筋 和其 它材料 进 场后 漏 验 。无 粘 结 预应 力筋 ，应 按设 计 要求 购 买 ，进 场 除 有 合 格 证 ，还 要对 无粘 结 筋 每 盘取 样 进 行 复 试 ，复 验 后 的筋 应用标 牌 做 好 标 志 ，符 合 设计 和 规 范要 求 方
予 以报废
孔时 ，设计会给出具体要求 ．应按设计配置。
２４ 无粘 结预应 力混 凝 土浇 筑 时 ，应 防止 锚 ． 具 和无粘 结 预 应力 筋 被 移 动 ，保 证 其 混 凝 土 浇 筑 质量 。 ２４ １ 在浇筑 混 凝土 之前 ，应 由专 业技 术人 员 负 ． 责检 查无粘 结 筋 是 否符 合 设计 要 求 ，张拉 端 和 固 定端 的安装 是 否 符 合工 艺要 求 ．若 不符 合 应 及 时 调整 同时做好 隐蔽 工程 验 收记 录 。 ２４２ 浇 筑 混 凝 土 时 ，严 禁 踏 压 无 粘 结 筋 及 锚 ．． 具 ，以保 证 无粘 结 筋 的束 型 和 曲线 以及 锚 具 的位
千斤顶 张 拉 时 所 需 长度 ，ｋ—— 构 件 内 无
粘结 预应力筋长度 （ 当无粘结 预应力筋为抛物线
或 曲线 时 Ｉ ｎ＝１ １Ｌ ＋８ ３ ，式 中 曲线 高度 ，Ｌ — —构 件 长度 ） 。 ２１２ 应 防 止无粘 结 预应 力筋 局部 脆性 变化 。无 ．． 粘结 筋下料 应 根 据 下 料 长 度 ，采 用 砂 轮锯 或 切 断 机 切断 ，不 得采 用 电孤 切 割 ，这 是 因为 钢铰 线 或 碳素 钢丝 是 预应 力 高 强 钢 材 ，如 果局 部 加热 和急 骤冷 却 ，将 引起 该 部 位 脆 性 变 化 ，在 小 于允 许 张 抛 物线 或

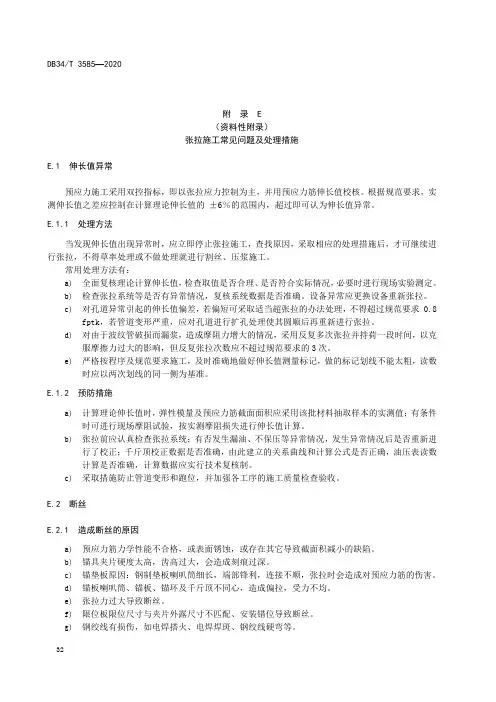

附 录 E（资料性附录）张拉施工常见问题及处理措施E.1 伸长值异常预应力施工采用双控指标，即以张拉应力控制为主，并用预应力筋伸长值校核。

根据规范要求，实测伸长值之差应控制在计算理论伸长值的 ±6％的范围内，超过即可认为伸长值异常。

E.1.1 处理方法当发现伸长值出现异常时，应立即停止张拉施工，查找原因，采取相应的处理措施后，才可继续进行张拉，不得草率处理或不做处理就进行割丝、压浆施工。

常用处理方法有：a)全面复核理论计算伸长值，检查取值是否合理、是否符合实际情况，必要时进行现场实验测定。

b)检查张拉系统等是否有异常情况，复核系统数据是否准确。

设备异常应更换设备重新张拉。

c)对孔道异常引起的伸长值偏差，若偏短可采取适当超张拉的办法处理，不得超过规范要求 0.8fptk，若管道变形严重，应对孔道进行扩孔处理使其圆顺后再重新进行张拉。

d)对由于波纹管破损而漏浆，造成摩阻力增大的情况，采用反复多次张拉并持荷一段时间，以克服摩擦力过大的影响，但反复张拉次数应不超过规范要求的3次。

e)严格按程序及规范要求施工，及时准确地做好伸长值测量标记，做的标记划线不能太粗，读数时应以两次划线的同一侧为基准。

E.1.2 预防措施a)计算理论伸长值时，弹性模量及预应力筋截面面积应采用该批材料抽取样本的实测值；有条件时可进行现场摩阻试验，按实测摩阻损失进行伸长值计算。

b)张拉前应认真检查张拉系统；有否发生漏油、不保压等异常情况，发生异常情况后是否重新进行了校正；千斤顶校正数据是否准确，由此建立的关系曲线和计算公式是否正确，油压表读数计算是否准确，计算数据应实行技术复核制。

c)采取措施防止管道变形和跑位，并加强各工序的施工质量检查验收。

E.2 断丝E.2.1 造成断丝的原因a)预应力筋力学性能不合格，或表面锈蚀，或存在其它导致截面积减小的缺陷。

b)锚具夹片硬度太高，齿高过大，会造成刻痕过深。

c)锚垫板原因：钢制垫板喇叭筒细长，端部锋利，连接不顺，张拉时会造成对预应力筋的伤害。

**项目经理部预应力施工常见问题及预防和处理措施编制：复核：日期：一、常见问题预防及处理1、锚垫板面与孔道轴线不垂直或锚垫板中心偏离孔道轴线1.1现象张拉过程中锚环突然抖动或移动，张拉力下降。

有时会发生锚杯与锚垫板不紧贴的现象。

1.2原因分析锚垫板安装时没有仔细对中，垫板面与预应力索轴线不垂直。

造成钢绞线或钢丝束内力不一，当张拉力增加到一定程度时，力线调整，会使锚环突然发生滑移或抖动，拉力下降。

1.3预防措施锚垫板安装应仔细对中，垫板面应与预应力索的力线垂直。

锚垫板要可靠固定，确保在混凝土浇筑过程中不会移动。

1.4处理方法另外加工一块楔形钢垫板，楔形垫板的坡度应能使其板面与预应索的力线垂直。

2、锚头下锚板处混凝土变形开裂2.1现象预应力张拉后，锚板下混凝土变形开裂。

2.2原因分析通常锚板附近钢筋布置很密，浇筑混凝土时，振捣不密实，混凝土疏松或仅有砂浆，以致该处混凝土强度低。

锚垫板下的钢筋布置不够、受压区面积不够、锚板或锚垫板设计厚度不够，受力后变形过大。

2.3预防措施锚板、锚垫板必须在足够的厚度以保证其刚度。

锚垫板下应布置足够的钢筋，以使钢筋混凝土足以承受因张拉预应力索而产生的压应力和主拉应力。

浇筑混凝土时应特别注意在锚头区的混凝土质量，因在该处往往钢筋密集，混凝土的粗骨料不易进入而只有砂浆，会严重影响混凝土的强度。

2.4处理方法将锚具取下，凿除锚下损坏部分，然后加筋用高强度混凝土修补，将锚下垫板加大加厚，使承压面扩大。

3、滑丝与断丝3.1现象锚夹具在预应力张拉后，夹片“咬不住”钢绞线或钢丝，钢绞线或钢丝滑动，达不到设计张拉值。

张拉钢绞线或钢丝时，夹片将其“咬断”，即齿痕较深，在夹片处断丝。

3.2原因分析锚夹片硬度指标不合格，硬度过低，夹不住钢绞线或钢丝；硬度过高则夹伤钢绞线或钢丝，有时因锚夹片齿形和夹角不合理也可引起滑丝或断丝。

钢绞线或钢丝的质量不稳定，硬度指标起伏较大，或外径公差超限，与夹片规格不相匹配。

预应力张拉质量通病防治措施一、混凝土浇注时的质量缺陷（一）预留孔道塌陷1、现象:当预留预应力钢材穿束的孔道时,选用胶管、钢管、金属伸缩套管、充气充水胶管抽芯方法预留的孔道发生局部塌陷,严重时与邻孔发生串通。

2、危害:局部预留孔道塌陷,使预应力钢材不能顺利穿过;张拉时孔道摩阻值过大;灌浆时,不能保证灌浆密实。

3、原因分析:抽芯过早,混凝土尚未凝固;孔壁受外力和振动影响,如抽管时因方向不正而产生的挤压力和附加振动等。

4、预防措施:钢管抽芯宜在混凝土初凝后,终凝前进行,一般以用手指按压混凝土表面不显凹痕时为宜,胶管抽芯时间可适当推迟。

浇注混凝土后,钢管要每隔10~15min转动一次,转动应始终顺同一方向,转管时应防止管子沿端头外滑。

抽管程序宜先上后下,先曲后直,抽管速度要均匀,其方向要与孔道走向保持一致。

芯管抽出后,应及时检查孔道成型质量,局部塌陷处可用特制长杆及时加以疏通。

夏季高温下浇注混凝土应考虑合理的程序,避免构件尚未全部浇注完毕就急需抽管。

否则,邻近的振动易使孔道塌陷。

（二）孔道位置不正1、现象:孔道位置不正(水平向或竖向移位);危害:将引起张拉时管道摩阻系数加大或构件在预加应力时发生侧弯和开裂;2、原因分析:用抽芯法预留孔道时,制孔管安装位置不准确,自身强度过不足,或制孔管管节连接不平顺。

充气、充水胶管抽芯预留时,管内压力不足,或胶管壁厚不均。

预埋芯管时,芯管安装位置不准确,或芯管因定不牢固,或“井”字固定回间距过大。

3、预防措施:抽芯法预留孔道时,制孔管应有足够强度,管壁厚度应均匀,安装位置应准确,管节连接或接头焊接应保持管道形状在接头处平顺。

制孔用充气或充水胶管抽芯时,应预先进行胶管的充气或充水试验。

管内压力不低于0.5Mpa,且应保持压力不变直至抽拔时。

预埋芯管制孔时,芯管应用钢筋“井”字架支垫,“井”字架尺寸应正确。

“井”字架应绑扎在钢筋骨架上,其间距当采用钢管时,不得大于100cm;采用胶管且为直线孔道时,不得大于50cm;若为曲线孔道时,取15~20cm。

预应力筋张拉易出现质量问题及解决办法预应力筋张拉易出现质量问题及解决办法在目前的高速公路建立中，桥梁工程设计十分普遍的采取了预应力混凝土构造，在预应力混凝土构造中预应力筋采取较多的是钢绞线，因而，在施工中钢绞线张拉掌握能否真正满意设计和施工标准的要求，将影响到预应力混凝土构造的施工质量和安全性。

本人根据工程实际，对预应力混凝土构造施工历程中，钢绞线张拉时易疏忽的几个问题进行陈述，以供施工技术人员参考。

一、钢绞线理论伸长值与实际伸长值误差大施工中对钢绞线张拉的控制一般采取伸长值与张拉应力双控，以张拉应力为主伸长值为副的控制方法，即要实际伸长值与理论伸长值的差值满足设计要求控制在6％以内。

尽管在设计中已给了钢绞线张拉的理论伸长值，但是作为现场的施工技术人员应当依据现场的实际状况对数据进行整理，正确的计算出钢绞线的理论伸长值。

计算钢绞线的理论伸长值时所采取的截面面积和弹性模量是规则标准值，但进入施工现场的各批钢绞线的截面面积和弹性模量与标准值对比都有偏差，因而咱们应依据各批钢绞线实测的截面面积和弹性模量对计算的理论伸长值进行修改。

在理论伸长值正确的情况下看油表是否于千斤顶校验符合标准，如上述情况全合格有以下几种原因1，钢绞线实际伸长值远远大于理论伸长值所量测的钢绞线实际伸长值数据中蕴含有非弹性变形值，这局部非弹性变形一是因为初张拉后未完整清除的间隙，二是初张拉后钢绞线未能拉直、拉紧存在的非弹性变形。

为了保障量测到正确的钢绞线实际伸长值，则需在提高初张拉比数（一般30米以内在总张拉吨位的10～15％30米至100米以内在总张拉吨位的15～25％100米以外根据实际情况适当调整）清除这两局部非弹性变形，还有看工具夹片是否有滑丝现象,如有更换工具夹片2.钢绞线实际伸长值远远小于理论伸长值要是先穿钢绞线后浇筑混凝土有堵塞导致实际伸长值变小。

应改为先浇筑混凝土后穿钢绞线,如条件不允许应加强波纹管检查,浇筑时注意不要打到波纹管,浇筑完成后活动一下钢绞线并波纹管里灌水.管道位置发生变化导致管道摩阻系数变大导致实际伸长值变小。

６ 预 应力 设计 单位 应 提供锚 后 实际 张 ． ２ 拉 力标 准值 ， 以作 检测标 准。 ６ 加 强 对 预 应 力 结 构 工 程 的设 计 人 ． ３ 员、 监理 人员 及施 工人员 的培训 。 ６ 有关 部 门应 尽快 制定 无粘 结 预应力 ＿ ４ 混 凝土 的施工 质量 评定标 准及 成套 的质量管 理 文件 。
土钉 墙与喷锚 网支护 相结合 的方 案 ，并 利用 基坑工 程 中安全 系数很低 ， 险过大 ， 不 风 建议
一
５ Ｏ一
中国新技术新产品
锚后保 护阶段提 出应该 注意的 问题 和 建议 。 关键词 ： 制 ； 粘结预应 力 ； 绞 线 ； 意 ； 控 无 钢 注 问题
ｆ 《 粘 结 预 应 力 混 凝 土 结 构 技 术 规 程 与 承压板 相垂 直 ，阱 线段 的起始 点至 张拉锚 钢绞 线应 具有 代表性及 特殊性 。 无 ０ｍ 张拉 端 承 ４ 严 格 按 张 拉 工 艺 要求 进行 分 级 加 ． ５ （ Ｊ９—３》 Ｊ ２９）明确规 定 ， 结 预应力 筋张 拉 固点应 有不 小于 ３ ０ ｍ 的直线 段 ， Ｇ 无粘 压 板 中心 圆孔 麻倒角 处理 ，保证 预应力 筋与 承 压板不 能完全 垂直 时也 能使张 拉力通 畅地 传递 。 ２ ． 端张 拉 的铡 绞线 ，固定端 锚具 与 ４单 承 压板应 紧密贴 合 ，以减小 因间 隙造成 的预 应力 松驰 。 ２ ． 绞线板 面张拉 时 ，张拉 端 预埋 穴 ５钢 模 的尺寸廊 保证 以后钢 绞线 张拉时 有足 够的 空 间使 下斤 顶处 于正常 工作 状态 。穴模 尺寸 般 为 ３０ ０ ｍｍ（ × Ｏ ｍ 宽） Ｏ ｍｍ（ 。 长） ｌＯ ｍ（ ×ｌＯ 高） ３混凝 土浇捣 阶段 ３ ． 捣混凝 土 时 ，不 得 因振 捣 器 的插 １浇 力工 程的施 工监理及 现场测 试 的实践 ，就在 人振 动和混 凝土 的流动 改变 预应力 筋 、承 压 各施工 阶段如何有 效控 制无粘 结预应 力 钢绞 板的位 置及其 相互垂 直的状 态。 ３２张拉 端 、固定 端 的混凝 土 必须 重点 － 线锚 后实 际应 力提 出如 下应 注 意 的问 题 ， 供 参考 。 注意 ， 轻轻振 捣密 实 ， 应 防止在承 压板后 面 出 １施工 准备阶段 现裂缝 和空鼓现 象 ， 影响 预应力筋 张拉 效果 。 １ ． 工企业 应按 设计 要 求 、现场 实 际 １施 ４预 应力筋 张拉阶段 情 况及企业 自身条 件编制 切实 可行 的施 工组 ４１预应力 筋 张拉 时 ，混凝 土强 度 必须 ． 织 设计 、 建立行 之有效 的施工质 量保证 体系 。 达 到设计要 求 ，一般不 宜低 于设计 强度 等级 １ ． 预应 力钢 绞线 按 ３根肘 （ ｔ 锚 的 ７ ％， 承压 板后 的混 凝土应 密实坚 固 。 ２对 比 ６） ０、 ５ 且 具 按 ３套／［ ００ ） 行抽 检 ， ￣（０ 套 进 ； １ 以复 核其 品 ４２张 拉设备 应 由经 专业 培训 有 一定 经 － 质是 否符合标 准要求 ， 防止 因材料 、 半成 品质 验 的技术工 人专人 操作 管理 ， 正式 张拉前 ， 用 量 问题 造 成 实 际 预应 力 值 不 能 满足 设 计 要 现场 测试 仪进行 校核 ，防止设 备标 定错误 或 求。 其它 意外情 况。 １ ． ３所有 张拉设 备应 经法 定 部 门检定 合 ４３对 曲线无 粘结 预 应力 筋 ，应使 张 拉 ＿ 格并在 有效期 内方可使 用 ，其 油压表 刻度 庖 力的作 用线 与无粘 结预应 力筋 末端 的切线 重 清 晰 、 辨率 高 ， 分 油管路 接 口处 不应 漏 油 ， 合 ． 以 严禁 张拉 时千 斤顶与 混凝土 面相摩 擦 ， 尽 免 由于 张拉设备本 身缺 陷造成 张拉控 制力 的 量不采 用变 角张拉 。当必 须采用 变角 张拉 且 错误。 变 角大 于 １。 ， ５时 则应通 知设计单 位 ， 高 ５ 提 ％ ２预应力 筋敷设 阶段 １％的超 张拉 ，以抵 消 变 角 引起 的 张 拉损 ０ ２１敷 设预应力 钢 绞线 必须 有合 理 的 时 失 。 ． 间， 切忌边敷 设边浇捣混 凝土 。 ４ 预应力筋 张 拉过 程 中应对 控 制 张拉 － ４ ２ ． ２严格 控制 预应 力筋 的 矢高 ，特 别是 力 、 前张 拉力 、 后张 拉力 、 固损 失 、 擦 锚 锚 锚 摩

1）施工管理不细，造成断料长度不精确，使预应力钢筋超长或过短。
2）施工前没有仔细检查无粘结筋的外包层，将有破损的包层钢筋用于构件；或振捣不当，振破外包层。
3．预防措施
1）无粘结预应力筋的各项技术指标必须合格，涂料必须符合专门规定，外包层应符合下列要求：
①在-20-+70℃温度范围内，低温不脆化，高温化学稳定性好。
②必须具有足够的韧性，抗破损性强。
③对周围材料无侵蚀作用，防水性好。
2）无粘结筋在使用前应逐根进行检查，看外包层的完好程度，对有轻微破损者，可包塑料带补好；破损严重者不能使用。
3）预应力筋应按设计标高用井字架或马凳定位，再用铁丝绑扎牢固，其间距不大于2m。
4）无粘结筋的锚具应符合I类锚具的规定，固定端的锚板绑扎在已安装好的构件钢筋上，或用铁丝固定汇率在固定的支承板上。张拉端如用镦头锚，需将定位丝杆与锚具连接，并根据计算的伸长值将定位螺母固定在模板上。
4.处理方法
1）无粘结预应力筋在张拉过程中，当有个别钢丝发生滑脱或断裂时，其数量不应超过结构一截面无粘结预应力筋总量的2%；此时可相应降低张拉力，但必须做好记录。
2）采用镦头锚具时，若预应力筋超长，但其张拉力和伸长值如符合要求，可在螺母底部加相应厚度的垫片衬平塞牢；若预应力筋过短，可在5%范围内超张拉来解决。
工程质量通病分析
(预应力工程无粘结预应力筋的施工质量事故)
1．存在现象
1）粘结筋在张拉时，常有个别钢十发生滑十或断裂。
2）采用镦头锚具时，无粘结筋超长或过短，影响锚固和张拉。
3）无粘结筋的外包层破损，造成混凝土浇捣时水泥浆掺入粘结，妨害张拉。
4）预应力筋的位置没有固定好，造成位置偏斜现象。
2．分析原因

附 录 E（资料性附录）张拉施工常见问题及处理措施E.1 伸长值异常预应力施工采用双控指标，即以张拉应力控制为主，并用预应力筋伸长值校核。

根据规范要求，实测伸长值之差应控制在计算理论伸长值的 ±6％的范围内，超过即可认为伸长值异常。

E.1.1 处理方法当发现伸长值出现异常时，应立即停止张拉施工，查找原因，采取相应的处理措施后，才可继续进行张拉，不得草率处理或不做处理就进行割丝、压浆施工。

常用处理方法有：a)全面复核理论计算伸长值，检查取值是否合理、是否符合实际情况，必要时进行现场实验测定。

b)检查张拉系统等是否有异常情况，复核系统数据是否准确。

设备异常应更换设备重新张拉。

c)对孔道异常引起的伸长值偏差，若偏短可采取适当超张拉的办法处理，不得超过规范要求 0.8fptk，若管道变形严重，应对孔道进行扩孔处理使其圆顺后再重新进行张拉。

d)对由于波纹管破损而漏浆，造成摩阻力增大的情况，采用反复多次张拉并持荷一段时间，以克服摩擦力过大的影响，但反复张拉次数应不超过规范要求的3次。

e)严格按程序及规范要求施工，及时准确地做好伸长值测量标记，做的标记划线不能太粗，读数时应以两次划线的同一侧为基准。

E.1.2 预防措施a)计算理论伸长值时，弹性模量及预应力筋截面面积应采用该批材料抽取样本的实测值；有条件时可进行现场摩阻试验，按实测摩阻损失进行伸长值计算。

b)张拉前应认真检查张拉系统；有否发生漏油、不保压等异常情况，发生异常情况后是否重新进行了校正；千斤顶校正数据是否准确，由此建立的关系曲线和计算公式是否正确，油压表读数计算是否准确，计算数据应实行技术复核制。

c)采取措施防止管道变形和跑位，并加强各工序的施工质量检查验收。

E.2 断丝E.2.1 造成断丝的原因a)预应力筋力学性能不合格，或表面锈蚀，或存在其它导致截面积减小的缺陷。

b)锚具夹片硬度太高，齿高过大，会造成刻痕过深。

c)锚垫板原因：钢制垫板喇叭筒细长，端部锋利，连接不顺，张拉时会造成对预应力筋的伤害。

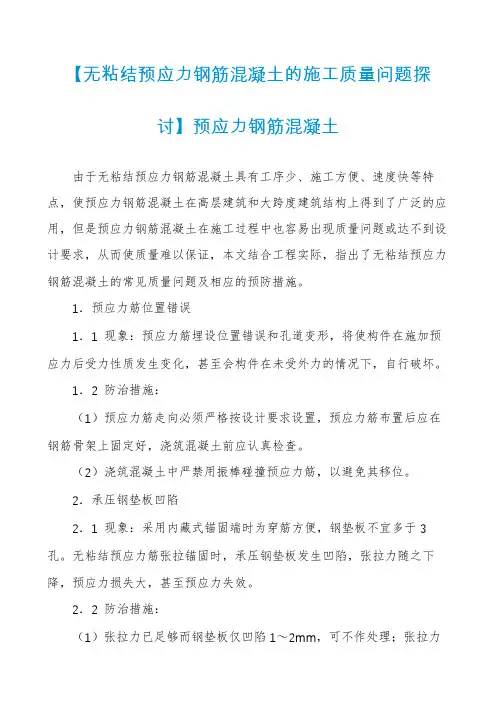

【无粘结预应力钢筋混凝土的施工质量问题探讨】预应力钢筋混凝土由于无粘结预应力钢筋混凝土具有工序少、施工方便、速度快等特点，使预应力钢筋混凝土在高层建筑和大跨度建筑结构上得到了广泛的应用，但是预应力钢筋混凝土在施工过程中也容易出现质量问题或达不到设计要求，从而使质量难以保证，本文结合工程实际，指出了无粘结预应力钢筋混凝土的常见质量问题及相应的预防措施。

1．预应力筋位置错误1．1 现象：预应力筋埋设位置错误和孔道变形，将使构件在施加预应力后受力性质发生变化，甚至会构件在未受外力的情况下，自行破坏。

1．2 防治措施：（1）预应力筋走向必须严格按设计要求设置，预应力筋布置后应在钢筋骨架上固定好，浇筑混凝土前应认真检查。

（2）浇筑混凝土中严禁用振棒碰撞预应力筋，以避免其移位。

2．承压钢垫板凹陷2．1 现象：采用内藏式锚固端时为穿筋方便，钢垫板不宜多于3孔。

无粘结预应力筋张拉锚固时，承压钢垫板发生凹陷，张拉力随之下降，预应力损失大，甚至预应力失效。

2．2 防治措施：（1）张拉力已足够而钢垫板仅凹陷1～2mm，可不作处理；张拉力低于60％时，如钢垫板开始凹陷，则应将该板拆除，重新修补后再张拉；张拉力大于60％时，则应停止张拉，不足部分可通过其他应力筋增加张拉力来补足。

（2）张拉过程中，如遇到钢垫板滑移，张拉力下降，则应将该处混凝土凿开，重新摆正钢垫板位置，再将混凝土填塞密实。

（3）单孔承压锚板的尺寸应不小于80mm×80mm，厚度不小于12mm，多孔钢垫板的厚度不小于14mm，承压钢垫板之间不得有重叠，并要有可靠固定。

3．施加预应力过早3．1 现象：由于预应力筋张拉和放张都将对构件混凝土产生较大的局部压力，如果混凝土达不到设计要求，可能会压坏。

3．2 防治措施：必须严格按照设计要求控制张拉时间，当设计无要求时，混凝土强度不应低于设计强度的75％。

4．滑丝、断丝4．1 现象：预应力筋滑丝或断丝，将影响或改变构件的受力状态，产生应力集中或应力丧失，造成结构质量严重隐患甚至质量事故。

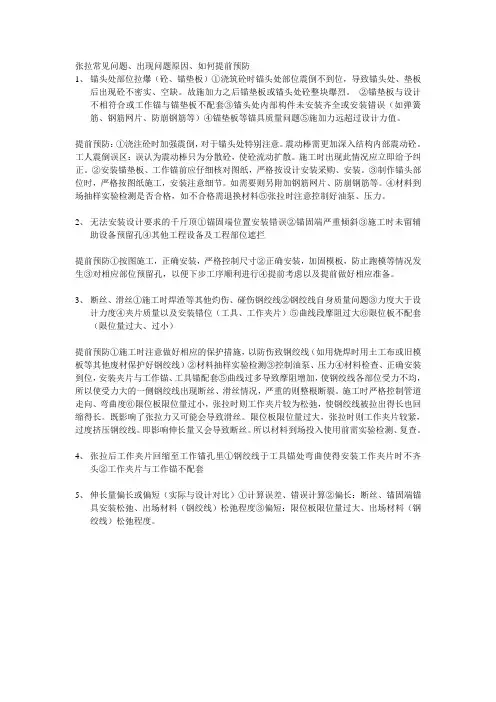

张拉常见问题、出现问题原因、如何提前预防1、锚头处部位拉爆（砼、锚垫板）①浇筑砼时锚头处部位震倒不到位，导致锚头处、垫板后出现砼不密实、空缺。
