温度测控系统设计

  • 格式：doc
  • 大小：790.00 KB
  • 文档页数：21

测控工程测控工程设计基于串口通讯温度控制系统的设计院系：钦州学院数学与计算机科学系班级：计算机控制技术081班学号：姓名：指导教师：2010年7月11日目录第1节引言 (3)(1)串口通讯简介 (3)(2) 51单片机简介 (3)(3) ADC0809模数转换芯片系统简介 (3)(4) RS-232串口通讯系统简介 (4)第2节项目概述 (5)第3节设计目的 (5)第4节设计准备 (5)第5节设计总框图 (5)第6节设计流程图 (6)第7节设计硬件图 (7)第8节设计接线说明 (7)第9节上位机软件编程及其说明 (8)(1)上位机软件效果图 (8)(2)上位机软件全代码 (10)第10节下位机软件编程及其说明 (16)第11节总结 (20)1.引言(1)串口通讯简介:串口通信(Serial Communication)，是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。

这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。

随着计算机系统的应用和微机网络的发展,通信功能越来越显的重要.这里所说的通信是指计算机与外界的信息交换.因此,通信既包括计算机与外部设备之间,也包括计算机和计算机之间的信息交换.由于串行通信是在一根传输线上一位一位的传送信息,所用的传输线少,并且可以借助现成的电话网进行信息传送,因此,特别适合于远距离传输.对于那些与计算机相距不远的人－机交换设备和串行存储的外部设备如终端、打印机、逻辑分析仪、磁盘等,采用串行方式交换数据也很普遍.在实时控制和管理方面,采用多台微机处理机组成分级分布控制系统中,各CPU 之间的通信一般都是串行方式.所以串行接口是微机应用系统常用的接口。

许多外设和计算机按串行方式进行通信,这里所说的串行方式,是指外设与接口电路之间的信息传送方式,实际上, CPU 与接口之间仍按并行方式工作.(2) 51单片机简介:89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。

89C2051是一种带2K字节闪烁可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除100次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。

89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

主要特征有:·与MCS-51 兼容; 4K字节可编程闪烁存储器;寿命：1000写/擦循环;·数据保留时间：10年; 全静态工作：0Hz-24MHz; 三级程序存储器锁定;·128*8位内部RAM; 32可编程I/O线; 两个16位定时器/计数器;·5个中断源; 可编程串行通道;低功耗的闲置和掉电模式;片内振荡器和时钟电路; (3) ADC0809模数转换芯片系统简介:ADC0809模数转换器，ADC0809是8通道8位CMOS逐次逼近式A/D转换芯片，片内有模拟量通道选择开关及相应的通道锁存、译码电路，A/D转换后的数据由三态锁存器输出，由于片内没有时钟需外接时钟信号。

下图为该芯片的引脚图。

各引脚功能如下：IN0～IN7：八路模拟信号输入端。

ADD-A、ADD-B、ADD-C：三位地址码输入端。

八路模拟信号转换选择由这三个端口控制。

CLOCK：外部时钟输入端（小于1MHz）。

D0～D7：数字量输出端。

OE：A/D转换结果输出允许控制端。

当OE为高电平时，允许A/D转换结果从D0～D7端输出。

ALE：地址锁存允许信号输入端。

八路模拟通道地址由A、B、C输入，在ALE信号有效时将该八路地址锁存。

START：启动A/D转换信号输入端。

当START端输入一个正脉冲时，将进行A/D转换。

EOC：A/D转换结束信号输出端。

当 A/D转换结束后，EOC输出高电平。

Vref(+)、Vref(-)：正负基准电压输入端。

基准正电压的典型值为+5V。

V CC和GND：芯片的电源端和地端。

(4) RS-232串口通讯系统简介:EIA RS-232C 是由美国电子工业协会EIA（Electronic Industry Association）在1 969年颁布的一种串行物理接口标准。

RS（Recommended Standard）是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232C 总线标准设有25条信号线，包括一个主通道和一个辅助通道。

在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232C 标准规定的数据传输速率为每秒150、300、600、1200、2400、480 0、9600、19200波特。

RS-232C 标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

串行通信接口标准经过使用和发展，目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以，以RS-232C为主来讨论。

RS-232C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0～20000b/s范围内的通信。

这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C 制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。

2.项目概述在工业生产和日常生活中，经常需要对远程设备温度进行监测和控制以及数值进行采集，然后进处理和提示，依据处理的结果对现场的温度开关进行控制；串口通讯具有高效、简洁，可方便的与可类控制设备及计算机连接，远程传输数据快等特点，基于串口与PC机通讯控制温度传感器控制系统具有设计简单，安全性好的特点，具有广泛的应用前景。

3.设计目的(1)了解温度传感器电路的工作原理(2)进一步熟悉A/D变换电路的工作原理及程序编写(3)进一步熟悉led数码管显示的方法(4)进一步熟悉vs2008串口通讯编程4.设计准备器材:RS232/485芯片，AT89s51芯片一块，串口线一根，5个led数码管，ADC0809芯片模数转换系统,导线若干（以上耗材均由实验箱集成）,装有vs2008软件PC机一台。

5.设计总框图6.设计流程图7.设计硬件图8.设计接线说明(1)单片机最小应用系统1的 P0口接A/D转换的D0～D7口，单片机最小应用系统1的Q0～Q7口接0809的A0～A7口，单片机最小应用系统1的WR、RD、P2.0、ALE、INT1分别接A/D转换的WR、RD、P2.0、CLOCK、INT1，A/D转换的IN接继电器与温度控制部件的Tout，单片机最小应用系统1的T0、T1连接到串行静态显示实验模块的DIN、CLK，将A/D 转换的电位器顺时针旋到底,还有P2.1接口接温度传感器加热接口,并且TXD、RXD分别接RS-232串口通讯的TXD、RXD接口，串口接上位机。

(2)用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

(3)打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加温度传感.ASM 源程序，进行编译，直到编译无误。

(4)进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。

(5)打开模块电源和总电源，点击开始调试按钮，运行程序，此时LED数码管会以XX°C显示当前温度值，即为十进制温度值，当气温低于0℃时温度值前面出现“-”。

*注意：本实验源程序中T H为150℃但显示只有两位，即最高温度只能显示99℃，但温度超过99℃时，显示将出错。

9.上位机软件编程及其说明(1)上位机软件效果图:未运行前：由于为了方便，很多控件直接命名了，就不在初始化里面命名。

运行软件后：设置各按钮效果图：最终波形动态效果与报警效果图:(2)上位机软件全代码:Imports System.IO.PortsImports System.ThreadingPublic Class Form1Dim ReadThread As ThreadDim Continued As Boolean = FalseDim message As StringDim x1() As Integer = {0, 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525, 550} ‘picturebox1内画线坐标数组设置Dim y1() As Integer = {30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30, 30} ‘picturebox1内画线坐标数组设置Dim y As Integer = 30 ‘初始化温度为30°CDim gaowen As Single = 60 ‘初始化高温报警Dim diwen As Single = 20 ‘初始化低温报警Private Sub Form1_FormClosing(ByVal sender As Object, ByVal e AsSystem.Windows.Forms.FormClosingEventArgs) Handles Me.FormClosingMe.Continued = FalseMe.ReadThread.Abort() '关闭窗口时关闭线程End SubPrivate Sub Form1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.LoadDim s As String'对窗口进行初始化With Me.Text = "PC——RZ-51串口通讯——潘杰炜".MaximizeBox = False.FormBorderStyle = Windows.Forms.FormBorderStyle.FixedSingle.AcceptButton = .Button3.CancelButton = .Button5.ReadThread = New Thread(AddressOf Read).ReadThread.Start() ‘开启多线程.GroupBox1.Text = "连接部分".GroupBox2.Text = "版权信息".Label1.Text = "选择端口:".Label2.Text = "选择波特率".Label3.Text = "设备未加热!!".Label4.Text = "当前温度:".Label5.Text = "".ComboBox1.Text = "COM1".ComboBox2.Text = "4800".ComboBox1.Enabled = True.ComboBox2.Enabled = True.ComboBox1.Items.Clear()For Each s In SerialPort.GetPortNames().ComboBox1.Items.Add(s.ToString)Next s.ComboBox2.Items.Add("110").ComboBox2.Items.Add("300").ComboBox2.Items.Add("600").ComboBox2.Items.Add("1200").ComboBox2.Items.Add("2400").ComboBox2.Items.Add("4800").ComboBox2.Items.Add("9600").ComboBox2.Items.Add("14400").ComboBox2.Items.Add("19200").ComboBox2.Items.Add("38400").ComboBox2.Items.Add("56000").ComboBox2.Items.Add("57600").ComboBox2.Items.Add("115200").ComboBox2.Items.Add("128000").ComboBox2.Items.Add("256000").ComboBox2.Items.Add("512000").Button2.Enabled = False.Button3.Enabled = True.Button4.Enabled = True.ComboBox1.Focus().TextBox1.ReadOnly = True.TextBox1.Dock = DockStyle.Fill.TextBox1.BorderStyle = BorderStyle.None.TextBox1.Text = " 本软件作者:潘杰炜" + Chr(13) + Chr(10) + " 本软件专门实现PC机与单片机通讯，同时实现PC机对单片机温度监控系统的控制。

合集下载

基于单片机的AD590的温度测控系统设计

基于单片机的AD590的温度测控系统设计

课程设计报告书题目：基于单片机的AD590的温度测控系统系名：信息工程系专业班级：姓名：学号：指导教师：专业方向课程设计2011 年12 月25 日目录1.系统方案的设计___________________________________________________ 0 1.1系统结构 ____________________________________________________________ 01.2 系统结构原理图_____________________________________________________ 02.硬件设计_________________________________________________________ 2 2.1 AD590______________________________________________________________ 2 2.2 运算放大电路_______________________________________________________ 2 2.3数字滤波 ____________________________________________________________ 22.4 A／D转换 ___________________________________________________________ 33 软件设计_________________________________________________________4 3.2主程序模块 __________________________________________________________5 3.3数据处理模块 ________________________________________________________ 53.4 显示处理___________________________________________________________ 54.PID算法基本原理 __________________________________________________ 65.结果分析_________________________________________________________ 8 5.1 AD590电路实物图 ____________________________________________________ 8 5.2实验结果分析 ________________________________________________________ 8总结________________________________________________________________ 9参考文摘__________________________________________________________ 10附录_______________________________________________________________ 111.系统方案的设计1.1系统结构本设计是基于单片机对数字信号的高敏感和可控性、温湿度传感器可以产生模拟信号，和A/D 模拟数字转换芯片的性能，以单片机为核心的一套检测系统，其中包括A/D 转换、单片机、温度检测、湿度检测、显示、系统软件等部分的设计。

基于单片机的温度测控系统的设计本科学位

基于单片机的温度测控系统的设计本科学位

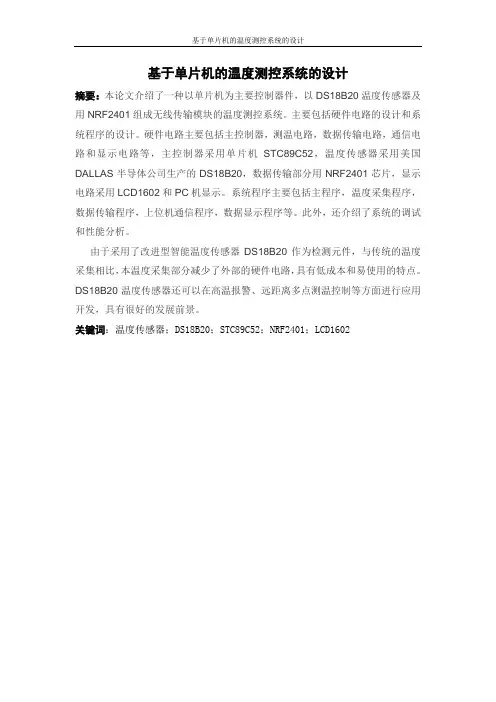

基于单片机的温度测控系统的设计摘要：本论文介绍了一种以单片机为主要控制器件，以DS18B20温度传感器及用NRF2401组成无线传输模块的温度测控系统。
