电气传动变频器习题解答

变频器试题及答案一、单项选择题（每题2分，共20分）1. 变频器的主要功能是什么？A. 改变电压B. 改变频率C. 改变电阻D. 改变电流答案：B2. 变频器的输出电压与输入电压的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B3. 变频器的输出频率与输入频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B4. 变频器的输出电流与输入电流的关系是什么？A. 相等B. 正比C. 反比D. 无关5. 变频器的输出功率与输入功率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B6. 变频器的输出电压与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：C7. 变频器的输出电流与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B8. 变频器的输出功率与输出频率的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B9. 变频器的输出电压与输出电流的关系是什么？B. 正比C. 反比D. 无关答案：C10. 变频器的输出功率与输出电流的关系是什么？A. 相等B. 正比C. 反比D. 无关答案：B二、多项选择题（每题3分，共15分）1. 变频器的控制方式包括哪些？A. 电压控制B. 电流控制C. 频率控制D. 相位控制答案：A、B、C2. 变频器的保护功能包括哪些？A. 过载保护B. 过热保护C. 短路保护D. 过压保护答案：A、B、C、D3. 变频器的输出端可以连接哪些设备？A. 电动机B. 变压器D. 电阻器答案：A、B4. 变频器的输入端可以连接哪些设备？A. 发电机B. 电池C. 电源D. 太阳能板答案：A、C5. 变频器的输出频率调节方式包括哪些？A. 手动调节B. 自动调节C. 远程调节D. 定时调节答案：A、B、C、D三、判断题（每题2分，共10分）1. 变频器可以改变电动机的转速。

（对）2. 变频器不能改变电动机的转矩。

三、交流异步电动机变频调速的理论基础问题3-1：在电动机调速时，为什么要保持每极磁通量为额定值不变？对直流电机和交流异步电机，分别采用什么方法使电机每极的磁通恒定？异步电机的气隙磁链在每相定子中的感应电动势E g =4.44f 1N 1k N1Φm 如果使Eg/f 1=K 气隙磁链保持不变，要保持直流电机的磁通恒定，因为其励磁系统是独立的，只要对电枢反应的补偿合适，容易做到保持磁通恒定。

要保持交流异步电机的磁通恒定，必须采用恒压频比控制。

问题3-2：交流异步电动机的恒压频比控制有哪三种方式？试就其实现难易程度、机械特性等方面 进行比较。

Eg/f 1=K ，气隙磁链在每相定子中的感应电动势/输入频率为恒值，机械特性非线性，难实现，加定子电压补偿的目标，改善低速性能。

T max ，n m 与频率无关，机械特性平行，硬度相同，类似于直流电动机的降压调速，属于恒转矩调速。

U 1/f 1=K ，定子相电压/输入频率为恒值，U 1定子相电压，机械特性非线性，易实现。

f 1接近额定频率时，T max 变化不大，f 1的降低，T max 变化较大，在低速时甚至拖不动负载。

实际上U 1/f 1=常数，由于频率很低时定子电阻损耗相对较大， 不可忽略，故必须进行定子电压补偿。

E 2/f 1=K ，转子磁链在每相定子中的感应电动势/输入频率为恒值，E 2转子磁链在每相定子中的感应电动势（忽略转子电阻损耗）转子磁链恒值，机械特性线性， 稳态性能和动态性能好，最难实现。

这是矢量控制追求的目标。

问题3-3：交流异步电动机变频调速系统在基速以上和基速以下分别采用什么控制方法，磁通、转矩、功率呈现怎样的变化规率？并请用图形表示。

恒磁通调速（基频以下）U 1/f 1=常数，并补偿定子电阻损耗。

恒功率调速（基频以上）升高电源电压时不允许的，f 1Φm =KE g 0f T f带定子电压补偿的U 1/f 1=KφφmU1fnUnnT在频率上调时，只能保持电压不变。

1、变频器的外形根据功率的大小有盒式和柜式。

2、通用变频器的发展方向是低成本的简易型和高性能的多功能。

3、变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。

4、变频器的控制端子中设置 3 个开关 x1 、x2 、x3，用其开关状态的组合来选择频率，一共可选择8 个频率档。

5、变频器按控制方式分类：压频比控制变频器( V/f ) 、转差频率控制变频器(SF) 、矢量控制(VC) 、直接转矩控制。

6、变频器产生谐波时，由于功率较大，因此可视为一个强大的干扰源，其干扰途径与一般电磁干扰途径相似，分别为传导、辐射和二次辐射、电磁耦合、边传导边辐射等。

变频器的保护措施，过流保护、电动机过载保护、过压保护、欠压保护、瞬间停电什么是U/f控制？变频器在变频时为什么还要变压。

在进行电动机调速，通常要考虑的一个重要因素是希望保持电动机每极磁通量为额定值，保持不变。

如果磁通太弱就等于没有充分利用电动机的铁心，是一种浪费；如果过分增大磁通，又会使铁心饱和，过大的励磁电流会使绕组过热，从而损坏电动机。

U/f 控制是使变频器的输出在改变频率的同时也改变电压，通常是使 U/f 为常数，这样可使电动机的磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。

1.交流变频调速特性(1)调速时平滑性好，效率高。

低速时，特性静关率较高，相对稳定性好。

(2)调速范围较大，精度高。

(3)起动电流低，对系统及电网无冲击，节电效果明显。

(4)变频器体积小，便于安装、调试、维修简便。

(5)易于实现过程自动化。

(6)在恒转矩调速时，低速段电动机的过载能力大为降低。

1．变频器种类很多，其中按滤波方式可分为电压型和电流型；按用途可分为通用型和专用型。

2．变频器的组成可分为主电路和控制电路。

4．变频器安装要求其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于 120mm。

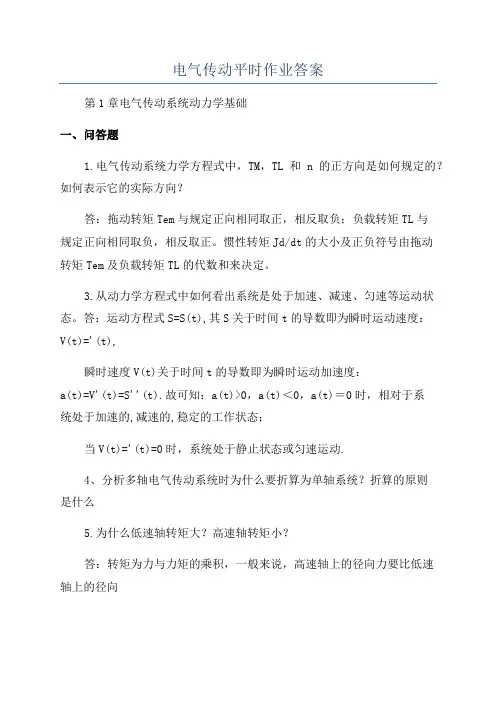

电气传动平时作业答案第1章电气传动系统动力学基础一、问答题1.电气传动系统力学方程式中，TM，TL和n的正方向是如何规定的？如何表示它的实际方向？答：拖动转矩Tem与规定正向相同取正，相反取负；负载转矩TL与规定正向相同取负，相反取正。

惯性转矩Jd/dt的大小及正负符号由拖动转矩Tem及负载转矩TL的代数和来决定。

3.从动力学方程式中如何看出系统是处于加速、减速、匀速等运动状态。

答：运动方程式S=S(t),其S关于时间t的导数即为瞬时运动速度：V(t)='(t),瞬时速度V(t)关于时间t的导数即为瞬时运动加速度：a(t)=V'(t)=S''(t).故可知：a(t)>0，a(t)＜0，a(t)＝0时，相对于系统处于加速的,减速的,稳定的工作状态；当V(t)='(t)=0时，系统处于静止状态或匀速运动.4、分析多轴电气传动系统时为什么要折算为单轴系统？折算的原则是什么5.为什么低速轴转矩大？高速轴转矩小？答：转矩为力与力矩的乘积，一般来说，高速轴上的径向力要比低速轴上的径向力小，所以在力矩相差无几的情况下，低速轴的转矩要比高速轴的转矩大。

6.起重机提升和下放重物时，传动机构的损耗由电动机承担还是重物承担？提升和下放同一重物时，传动机构损耗的大小如果相同，传动机构的效率是否相等？答：电动机。

相等。

7.负载的机械特性有哪几种类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。

风机、泵类、负载特性的特点是其转矩与转速的二次方成正比即，这类生产机械只能单方向旋转。

恒功率负载特性的特点是在不同速度下负载转矩与转速n差不多成反比即常数。

变频器试题及答案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】变频器试题及答案一、填空题1频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：面板控制外接模拟量固定频率通讯控制2变频器具有多种不同的类型：按变换环节可分为交—交型和交—直—交型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和脉冲宽度调制（PWM）型；按用途可分为专用型变频器和通用型变频器。

3为了适应多台电动机的比例运行控制要求，变频器具有频率增益功能。

4电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有转矩补偿功能5有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

6某电动机在变频运行时需要回避17～23Hz之间的频率，那么应设定回避频率值为__20Hz___，回避频率的范围为__3Hz_7变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300mm8变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。

9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

10变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵晶体管开关____；⑶光电耦合器开关控制。

11变频器的组成可分为主电路和控制电路。

12变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3端上，当单相时，接入L1、L2、L3的L1、L2、端上。

13．变频调速过程中，为了保持磁通恒定，必须保持U/F=常数14某变频器需要回避的频率为18HZ~22HZ，可设置回避频率值为20HZ，15．变频器输入控制端子分为数字量端子和模拟量端子。

1.什么叫变频器？变频调速有哪些应用？答：变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。

变频调速的应用主要有：①在节能方面的应用。

例如风机、泵类负载采用变频调速后，节电率可以达到20%～60%；②在提高工艺水平和产品质量方面的应用。

例如变频调速应用于传送、起重、挤压和机床等各种机械设备控制领域；③在自动化系统中的应用。

例如，化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。

1.异步电动机变频调速的机理论是什么？答：异步电动机转速n=60f1（1—s）/p电源频率为f1，由上试可见，调节电源频率f1，可使异步电动机的转速n得到大范围的调节。

1.晶闸管的导通条件是什么？关断条件是什么？答：晶闸管的导通条件：在晶闸管的阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。

要使导通的晶闸管的关断，必须将阳极电流IA降低到维持电流IH以下，上述正反馈无法维持，管子自然关断。

维持电流IH是保持晶闸管导通的最小电流。

2.说明GTO的开通和关断原理。

与普通晶闸管相比较有何不同？答：GTO开通过程与普通晶闸管相似，在GTO阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。

关断过程是通过在GTO控制极施加关断脉冲（门极G和阴极K间也加负向电压）实现的。

3.GTO有哪些主要参数？其中哪些参数与普通晶闸管相同？哪些不同？答：GTO的多数参数与普通晶闸管相同，意义不同的参数有：（1）最大可关断阳极电流ＩTGQM(2）关断增益Goff4.GTO为什么要设置缓冲电路？说明缓冲电路的工作原理。

答：GTO关断时，抑制阳极电流下降过程中所产生的尖峰阳极电压Ｕp，以降低关断损耗，防止结温升高；抑制阳极电压ＵＡk的上升率du／dt，以免关断失败；GTO开通时，缓冲电容通过电阻向GTO放电，有助于所有GTO元达到擎住电流值。

变频器培训考试题答案变频器培训考试题答案一、填空题1、当我们说“变频器”时，我们通常是指__电力电子设备__，它可以改变交流电的频率和电压，从而实现对电动机的速度控制。

2、变频器主要由__整流器__、__逆变器__和__滤波器__等组成。

3、整流器的主要功能是将交流电转换为直流电，它由__二极管__或晶闸管等元件构成。

4、逆变器的主要功能是将直流电转换为交流电，它由__晶体管__或场效应管等元件构成。

5、滤波器的作用是__减小变频器输出波形中的谐波分量__，以减小对周围电子设备的干扰。

二、选择题1、变频器的额定容量是指其可以连续输出的最大有功功率，通常用__千瓦__来表示。

A. 瓦特 B. 伏安 C. 赫兹 D. 兆伏安2、下列哪种元件通常用于逆变器的开关元件？ A. 二极管 B. 晶闸管 C. 晶体管 D. 场效应管3、滤波器的主要元件是__电容和电感__。

A. 二极管 B. 晶闸管 C. 晶体管 D. 电容和电感4、当我们说“变频器的频率可调范围是0~60Hz”时，这意味着什么？A. 变频器可以任意调整输出频率，但只能在0~60Hz范围内。

B. 变频器可以在0~60Hz范围内自动调整输出频率，以实现电动机的速度控制。

C. 变频器的额定工作频率是60Hz，但在特殊情况下可以在0~60Hz范围内工作。

D. 以上说法都不正确。

三、判断题1、变频器的整流器和逆变器都是由二极管或晶体管等元件构成的。

（对）2、滤波器的作用是减小变频器输出波形中的谐波分量，以减小对电动机的干扰。

（错）3、当我们调整变频器的输出频率时，其输出电压也会相应地改变。

（对）4、变频器的额定容量通常用伏安来表示。

（错）5、变频器的滤波器中通常会使用电容和电感来减小输出波形中的谐波分量。

（对）四、简答题1、什么是变频器？它的主要作用是什么？变频器是一种电力电子设备，可以改变交流电的频率和电压，从而实现对电动机的速度控制。

其主要作用是对电动机进行调速控制，以达到节能、高效、平稳运行的目的。

得分：姓名：一、正确连线（每题5分，共30分）TC 继电器输出（常开）FWD 正转运行命令COM +24V公共端CCI 模拟电流量输入（0-20mA)GND +10V参考地TA 继电器输出（常闭）二、选择题（下列各小题所提供的选项中，只有一个最符合题意，每小题5分，共10分）1、变频调速的对象绝大多数为笼型异步电动机，若绕线式电机也要进行变频调速的话，应将转子三相绕组（B ）。

A、开路B、短接C、串电阻2、异步电动机临界电磁转矩Tk与（A ）平方成正比。

A、电源电压B、电源频率C、电机极对数D、转子电阻三、填空题（每题4分，共20分）1、R、S、T含义：三相交流380V输入端子2、DC+的含义：直流正母线输出端子，外接制动单元正极3、DC—的含义：直流负母线输出端子，外接制动单元负极4、U、V、W的含义：三相交流端子5、PE的含义：屏蔽接地端子四、判断题（在题后括号内打√或ⅹ，每小题5分，共40分）1、静差度是调速系统重要的性能指标之一，电动机机械特性越硬，静差度就越大。

（ⅹ）2、双极性正弦脉宽调制时，三相逆变桥同一桥臂上的两个开关管的工作状况是：在上半周期一个开关管不停地导通与关断，另一个开关管始终关断；下半周期两开关管状态恰好相反。

（ⅹ）3、在电网和变频器之间，必须按照隔离开关等明显分断装置，确保设备维修时人身安全。

（√）4、变频器进线端必须安装过流保护作用的断路器或熔断器，避免因后级设备故障造成故障范围扩大。

（√）5、控制变频器供电的接触器可以用于变频器上下电。

（ⅹ）6、变频器的使用环境温度与工作寿命无关。

（ⅹ）7、变频器与配套电机必须接地，接地电阻必须小于100欧姆。

（√）8、确保变频器供电电源完全切断后，才可以打开变频器盖板。

（√）。

变频器试题及答案一、选择题1. 变频器是什么设备？A) 用于改变电压和频率的电气设备B) 用于改变电流和功率的电气设备C) 用于改变电阻和电容的电气设备D) 用于改变电感和电阻的电气设备答案：A) 用于改变电压和频率的电气设备2. 变频器主要应用于哪些领域？A) 工业自动化B) 家庭电器C) 农业机械D) 交通运输答案：A) 工业自动化3. 变频器的作用是什么？A) 控制电机的转速B) 提高电机的效率C) 减小电机的能耗D) 增加电机的寿命答案：A) 控制电机的转速4. 变频器的工作原理是什么？A) 通过调整输入电压的频率来控制电机的转速B) 通过调整输出电压的频率来控制电机的转速C) 通过调整输入电压的幅值来控制电机的转速D) 通过调整输出电压的幅值来控制电机的转速答案：B) 通过调整输出电压的频率来控制电机的转速二、判断题1. 变频器可以实现对电机的无级调速。

A) 正确B) 错误答案：A) 正确2. 变频器的调速范围越宽，对电机的控制精度越高。

A) 正确B) 错误答案：A) 正确3. 变频器由主电路和控制电路两部分组成。

A) 正确B) 错误答案：A) 正确4. 变频器只能调整电机的转速，不能调整电机的功率。

A) 正确B) 错误答案：B) 错误三、问答题1. 请简要说明变频器的优点。

变频器具有以下优点：- 实现对电机的无级调速，节省能源- 控制精度高，响应速度快- 可以根据实际需求调整电机的转速和转矩- 提高电机的负载能力和起动能力- 减小设备的机械损耗和冲击- 增加电机的寿命2. 变频器在工业自动化中的应用有哪些？变频器在工业自动化中广泛应用，例如：- 机床行业：控制数控机床的进给系统、主轴系统- 制造业：控制输送带、气动泵、风机、压缩机、水泵等设备- 石油化工：控制往复泵、循环泵、冷却塔泵等设备- 钢铁冶金：控制卷板机、转炉风机、轧机等设备- 矿山冶金：控制通风机、提升机、输送机等设备3. 请简要说明变频器的安装注意事项。

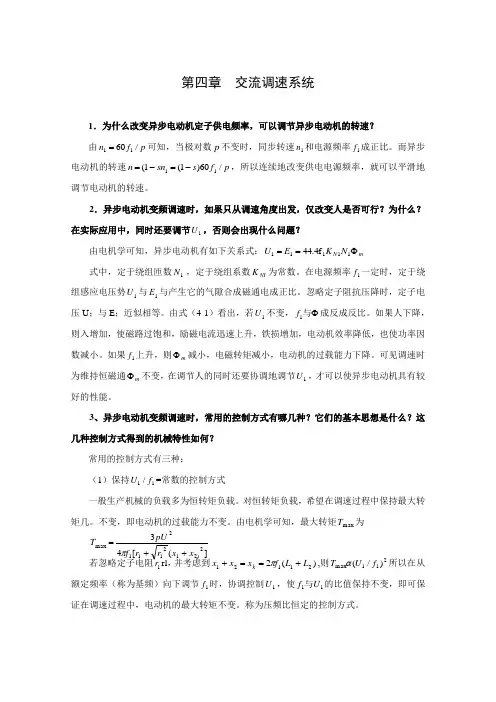

第四章 交流调速系统1．为什么改变异步电动机定子供电频率，可以调节异步电动机的转速？ 由p f n /6011=可知，当极对数p 不变时，同步转速1n 和电源频率1f 成正比。

而异步电动机的转速p f s sn n /60)1(1(11-=-=，所以连续地改变供电电源频率，就可以平滑地调节电动机的转速。

2．异步电动机变频调速时，如果只从调速角度出发，仅改变人是否可行？为什么？在实际应用中，同时还要调节1U ，否则会出现什么问题？由电机学可知，异步电动机有如下关系式：m N N K E U Φ==11111 4.4f 4式中，定于绕组匝数1N ，定于绕组系数NI K 为常数。

在电源频率1f 一定时，定于绕组感应电压势1U 与1E 与产生它的气隙合成磁通电成正比。

忽略定子阻抗压降时，定子电压U ；与E ；近似相等。

由式（4-1）看出，若1U 不变，Φ与1f 成反成反比。

如果人下降，则入增加，使磁路过饱和，励磁电流迅速上升，铁损增加，电动机效率降低，也使功率因数减小。

如果1f 上升，则m Φ减小，电磁转矩减小，电动机的过载能力下降。

可见调速时为维持恒磁通m Φ不变，在调节人的同时还要协调地调节1U ，才可以使异步电动机具有较好的性能。

3、异步电动机变频调速时，常用的控制方式有哪几种？它们的基本思想是什么？这几种控制方式得到的机械特性如何？常用的控制方式有三种： （1）保持11/f U =常数的控制方式一般生产机械的负载多为恒转矩负载。

对恒转矩负载，希望在调速过程中保持最大转矩几。

不变，即电动机的过载能力不变。

由电机学可知，最大转矩max T 为]([432)2121112max x x r r f pUT ++=π若忽略定子电阻1r rl ，并考虑到)(221121L L f x x x k +==+π,则211max )/(f U T α所以在从额定频率（称为基频）向下调节1f 时，协调控制1U ，使11U f 与的比值保持不变，即可保证在调速过程中，电动机的最大转矩不变。

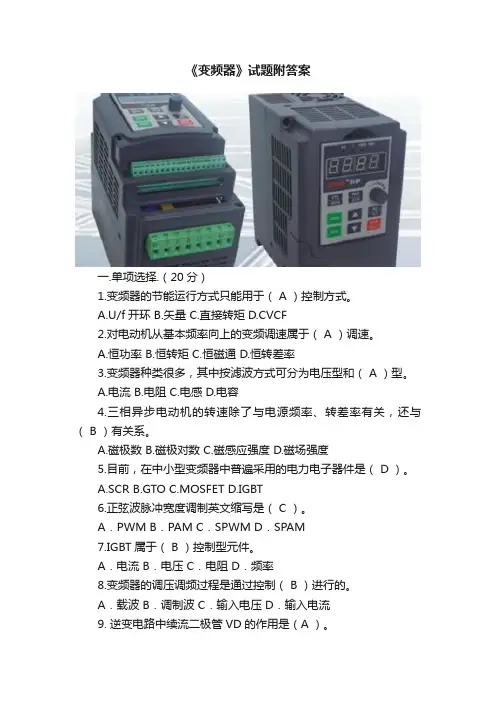

《变频器》试题附答案一.单项选择.（20分）1.变频器的节能运行方式只能用于（ A ）控制方式。

A.U/f开环B.矢量C.直接转矩D.CVCF2.对电动机从基本频率向上的变频调速属于（ A ）调速。

A.恒功率B.恒转矩C.恒磁通D.恒转差率3.变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。

A.电流B.电阻C.电感D.电容4.三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。

A.磁极数B.磁极对数C.磁感应强度D.磁场强度5.目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。

A.SCRB.GTOC.MOSFETD.IGBT6.正弦波脉冲宽度调制英文缩写是（ C ）。

A．PWM B．PAM C．SPWM D．SPAM7.IGBT属于（ B ）控制型元件。

A．电流 B．电压 C．电阻 D．频率8.变频器的调压调频过程是通过控制（ B ）进行的。

A．载波 B．调制波 C．输入电压 D．输入电流9. 逆变电路中续流二极管VD的作用是（A ）。

A．续流 B．逆变 C．整流 D．以上都不是10.变频器主电路由整流及滤波电路、（ B ）和制动单元组成。

A．稳压电路 B．逆变电路 C．控制电路 D．放大电路二.填空.（共30分）1． IGBT 器件是目前通用变频器中广泛使用的主流功率器件。

2．变频器按变换环节可分为交—交型和交—直—交型变频器。

3．变频器按照滤波方式分电压型和电流型变频器。

4．三相鼠笼交流异步电动机主要有变频、变转差、变极三种调速方式5．智能功率模块IPM将大功率开关器件和驱动电路、保护电路、检测电路等集成在同一个模块内。

6. 基频以下调速时，变频装置必须在改变输出频率的同时改变输出电压的幅值。

7. 基频以下调速时，为了保持磁通恒定，必须保持U/F= 常数。

8．变频器的主电路，通常用 R、S、T或L1、L2、L3 表示交流电源的输入端，用 U、V、W 表示输出端。

考题
一、填空题(每空2分，共20分)
1．变频器通常包含2个组成部分：主电路：整流器和逆变器，部分变频器还带有变压器和电池。

控制电路：运算电路、检测电路等2．变频器主要参数：额定电源电压、负载电机功率、额定输出电流、过载能力等
3．变频器容量的确定 (1)电机实际功率确定法，(2) 电机额定电流法
二、判断题（每空2分，共10分）
1．电机转制动过程中产生的功率将返回到变频器侧,这些功率可以用电阻发热消耗或把能量返回送到变频器电源侧的方法（√）2．变频器安装、起动和维修工作需有专业人员执行（√）
3．变频器基频以下为恒功率运行，基频以上为恒转矩运行。

（×）4．变频器在通电时，输出端子、连接电缆和电动机端子都有危险电压，变频器禁止状态和电动机停转时同样可能有电压，断电10分钟以上才可维护（√）
5．MOVIDRIVE包括功能相同的三个变频器系列，功率范围可从1.5KW 到132KW。

（√）
二、简答题（每题35分，共计70分）
1．矢量控制原理？
利用电动机的转矩产生机理,将异步机的定子电流在理论上分为两部分：产生磁场的电流分量（磁场电流）和产生转矩的电流分量（转
矩电流），分别进行控制，同时将二者合成后的定子电流供给电动机。

2．施耐德ATV61系列过载能力：110 % ... 120 %I N - 60 s，含义说明？
代表电动机额定电流之和达到变频器输出电流的倍数及可持续时间。

电气传动变频器习题解答标准化管理部编码-[99968T-6889628-J68568-1689N]1.什么叫变频器变频调速有哪些应用答：变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。

变频调速的应用主要有：①在节能方面的应用。

例如风机、泵类负载采用变频调速后，节电率可以达到20%～60%；②在提高工艺水平和产品质量方面的应用。

例如变频调速应用于传送、起重、挤压和机床等各种机械设备控制领域；③在自动化系统中的应用。

例如，化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。

2.为什么说电力电子器件是变频器技术发展的基础答：变频器的主电路不论是交-直-交变频或是交-交变频形式，都是采用电力电子器件作为开关器件。

因此，电力电子器件是变频器发展的基础。

3.为什么计算机技术和自动控制理论是变频器发展的支柱答：计算机技术使变频器的功能也从单一的变频调速功能发展为包含算术、逻辑运算及智能控制的综合功能；自动控制理论的发展使变频器在改善压频比控制性能的同时，推出了能实现矢量控制、直接转矩控制、模糊控制和自适应控制等多种模式。

现代的变频器已经内置有参数辨识系统、PID调节器、PLC控制器和通讯单元等，根据需要可实现拖动不同负载、宽调速和伺服控制等多种应用。

4.变频调速发展的趋势如何答：①智能化；②专门化；③一体化；④环保化.5.按工作原理变频器分为哪些类型按用途变频器分为哪些类型答：按工作原理变频器分为：交-交变频器和交-直-交变频器两大类。

按用途变频器分为：①通用变频器；②专用变频器。

6.交-交变频器与交-直-交变频器在主电路的结构和原理有何区别答：交-交变频器的主电路只有一个变换环节，即把恒压恒频（CVCF）的交流电源转换为变压变频（VVVF）电源；而交-直-交变频器的主电路是先将工频交流电通过整流器变成直流电，再经逆变器将直流电变成频率和电压可调的交流电。

变频器试题及答案一、选择题1. 变频器是用来控制什么设备的工作？a) 变压器b) 电机c) 发电机d) 发动机2. 变频器可以实现什么功能？a) 调整电压b) 调整电流c) 调整频率d) 调整功率3. 变频器的输入电源是什么？a) 直流电源b) 交流电源c) 电池d) 太阳能电池4. 变频器的输出电源是什么？a) 直流电源b) 交流电源c) 电池d) 太阳能电池5. 变频器的主要控制元件是什么？a) 可编程逻辑控制器（PLC）b) 集成电路（IC）c) 电容器d) 晶体管二、判断题1. 变频器可以用来调整电机的转速，从而实现对设备的调节。

（√ / ×）2. 变频器只能用于工业领域，不能应用于家用电器。

（√ / ×）3. 变频器可以减少设备的能耗，提高工作效率。

（√ / ×）4. 变频器的电压和电流可以随意调节，不会对电机造成任何影响。

（√ / ×）5. 变频器可以实现电机的正转、反转以及停止。

（√ / ×）1. 请简述变频器的工作原理。

答：变频器通过将交流电源转换为直流电源，并通过控制器调整直流电源的频率和电压，再将其转换为可变的交流电源供电给电机。

通过调整输出电源的频率和电压，变频器可以控制电机的转速和运行状态。

2. 变频器在工业生产中的应用有哪些？答：变频器广泛应用于工业生产中，包括机械设备、风机、水泵、输送设备等领域。

它可以帮助控制设备的转速、调整生产线的运行速度，并实现能耗的节约和生产效率的提高。

3. 变频器的优点是什么？答：变频器具有以下优点：- 能耗节约：通过调整电机的转速，可以根据实际需求提供恰好的动力，避免过度能耗。

- 运行平稳：变频器可以实现电机的平稳启动和停止，避免因突然变化的启动电流引起设备的损坏。

- 调节灵活：变频器可以根据需要调整电机的转速、运行方向等参数，实现设备的多种运行状态。

- 维护方便：变频器通过监控设备的运行状态，可以提供故障检测和报警功能，方便维护人员进行故障排除。

变频器课后习题答案1 什么是变频技术？变频技术，简单的说就是把直流电逆变成为不同频率的交流电，或是把交流变成直流再逆变成不同频率的交流，或是把直流变成交流再把交流变成直流。

在这些变化过程中，⼀般只是频率发⽣变化。

现在⼈们常说的变频技术主要是指交流变频调速技术，它是将⼯频交流电通过不同的技术⼿段变换成不同频率的交流电。

2 变频技术的类型有哪⼏种？1）交—直变频技术（即整流技术）。

它通过⼆极管整流、⼆极管续流或晶闸管、功率晶体管可控整流实观交—直流转换。

2）直—直变频技术（即斩波技术）。

它通过改变功率半导体器件的通断时间，即改变脉冲的频率（定宽变频），或改变脉冲的宽度（定频调宽），从⽽达到调节直流平均电压的⽬的。

3）直—交变频技术（即逆变技术）。

振荡器利⽤电⼦放⼤器件将直流电变成不同频率的交流电（甚⾄电磁波）。

逆变器则利⽤功率开关将直流电变成不同频率的交流电。

4）交—交变频技术（即移相技术）。

它通过控制功率半导体器件的导通与关断时间，实现交流⽆触点开关、调压、调光、调速等⽬的。

3 简述变频技术的发展趋势？（1）交流变频向直流变频⽅向转化（2）功率器件向⾼集成智能功率模块发展（3）缩⼩装置的尺⼨（4）⾼速度的数字控制（5）模拟器与计算机辅助设计（CAD）技术1.使晶闸管导通的条件是什么?①当门极电流IG=0时，如果在晶闸管两端施加正向电压，则J2结处于反偏，晶闸管处于正向阻断状态。

②如果正向电压超过临界极限即正向转折电压Ubo时，则漏电流急剧增⼤，晶闸管导通。

③导通期间，如果门极电流为零，并且阳极电流降到维持电流IH以下，则晶闸管⼜回到正向阻断状态。

2. 什么是晶闸管的浪涌电流？浪涌电流ITSM是⼀种由于电路异常情况（如故障）引起的并使结温超过额定结温的不重复性最⼤正向过载电流。

浪涌电流有上下限两个级，这些不重复电流定额⽤来设计保护电路。

3.如何判断晶闸管管脚极性？⽤万⽤表R×1kΩ挡测量晶闸管的任意两管脚电阻，其中有⼀管脚对另外两管脚正反向电阻都很⼤，在⼏百千欧以上，此管脚是阳极A。

第1章习题得解答1.什么叫变频器？变频调速有哪些应用？答：变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。

变频调速的应用主要有：①在节能方面的应用。

例如风机、泵类负载采用变频调速后，节电率可以达到20%～60%；②在提高工艺水平和产品质量方面的应用。

例如变频调速应用于传送、起重、挤压和机床等各种机械设备控制领域；③在自动化系统中的应用。

例如，化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。

2.为什么说电力电子器件是变频器技术发展的基础？答：变频器的主电路不论是交-直-交变频或是交-交变频形式，都是采用电力电子器件作为开关器件。

因此，电力电子器件是变频器发展的基础。

3.为什么计算机技术和自动控制理论是变频器发展的支柱？答：计算机技术使变频器的功能也从单一的变频调速功能发展为包含算术、逻辑运算及智能控制的综合功能；自动控制理论的发展使变频器在改善压频比控制性能的同时，推出了能实现矢量控制、直接转矩控制、模糊控制和自适应控制等多种模式。

现代的变频器已经内置有参数辨识系统、PID调节器、PLC控制器和通讯单元等，根据需要可实现拖动不同负载、宽调速和伺服控制等多种应用。

4.变频调速发展的趋势如何？答：①智能化；②专门化；③一体化；④环保化.5.按工作原理变频器分为哪些类型？按用途变频器分为哪些类型？答：按工作原理变频器分为：交-交变频器和交-直-交变频器两大类。

按用途变频器分为：①通用变频器；②专用变频器。

6.交-交变频器与交-直-交变频器在主电路的结构和原理有何区别？答：交-交变频器的主电路只有一个变换环节，即把恒压恒频（CVCF）的交流电源转换为变压变频（VVVF）电源；而交-直-交变频器的主电路是先将工频交流电通过整流器变成直流电，再经逆变器将直流电变成频率和电压可调的交流电。

7.按控制方式变频器分为哪几种类型？答：按控制方式变频器分为：①V/f控型变频器；②转差频率控制变频器；③矢量控制变频器；④直接转矩控制变频器。

变频复习题及答案1.什么是变频器?变频器具有多种不同的类型,按变换环节可分为哪两种类型?按用途可分为什么?(变频器是一种把电压和频率固定的交流电变成可调的交流电的一种电力电子装置,按变换环节可分为交-直型和交-直-交型,按用途可分为通用型和专用型)2.变频器的可编程输入端的电路结构主要存有两种类型,分别就是什么?p52晶体管输入型继电器输入型3.在自动控制系统中，电动机的转速与被控量的变化趋势相同，称为什么?正反馈电动机的转速与被控量的变化趋势相反,称为什么?p97负反馈4.带式输送机,造纸机各属什么功率?p86、p87恒转矩恒功率5.变频器的加速曲线有几种?线性s型半s型电梯属于哪种?s型风机属于哪种?半s型p596.变频器可以在本机掌控，也可以在远程控制。

本机掌控就是由什么去预设运转参数键盘，远控时，通过什么去对变频变频系统展开外往下压操作方式?p43外部掌控端子7.未知某型号变频器的预设加速度时间为10s，则电动机从30hz快速至45hz所需时间为多少?p813s8.变频器主电路由什么共同组成?p12整流电路滤波电路低电压电路9.电力mosfet存有三个电极分别为什么?p9栅极g源极s漏极d10.现要求储气罐内空气压力保持为0.6mpa，传感器的输出信号为4-20ma的电流信号，当传感器量程为5mpa时，目标值为0.6mpa，此时目标值应为量程的多少?0.6/5*100%=12%对应的电流信号为多少ma?4+(20-4)*12%=5.92map9111.现要求储气罐内空气压力保持为0.6mpa，传感器的输出信号为4-20ma的电流信号，当传感器量程为1mpa时，目标值为0.6mpa，此时目标值应为量程的多少，对应的电流信号为多少ma?p9112.回避频率指什么?用什么表示?p55回避率是指不允许变频器连续输出的频率用f1表13.220v的电动机装配380v变频器时，应当将基本频率预置为多少hz87hz,基本频率用什么则表示?fba（fbap54）14.工业洗衣机烧熔时输出功率慢，冲洗时输出功率快，研磨时输出功率更慢，故须要变频器的什么功能?p81多段速15.由模拟量进行外部频率给定时，变频器的给定信号x与对应的给定频率fx之间的关系曲线fx=f（x），称为什么?p15额定给定线16.某变频器须要正视的频率为18hz-22hz，可以设置正视中心频率值多少hz，(20hz)正视宽度为多少hz?(4hz)17.某变频器需要回避的频率为16hz-20hz，可设置回避中心频率值为多少hz，(18hz)回避宽度为多少hz?(4hz)18.多处升、降速掌控基本原则就是什么?p47所有掌控频率下降的按钮开关都并联，所有掌控频率上升的按钮的控制器也并联19.变频器的输出控制端子有几种类型?p49跳闸报警、测量信号可编程输出端20.通过什么USB可以同时实现在变频器与变频器之间或变频器与计算机之间的联网掌控。
