人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某实验小组同学手里有两只分别标有“10Ω 1A”的甲灯和“15Ω 0.6A”的乙灯。
下列选项正确的是（）A．若把它们串联起来使用，则电路中允许通过的最大电流为0.6AB．若把它们串联起来使用，则电路两端允许的最大电压为19VC．若把它们并联在电路中，干路电流最大为1.6AD．若把它们并联在电路中，电源电压不能超过10V2．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A1测量通过灯L2的电流B．电流表A1的示数比A2的小C．若灯L1发生断路，L2正常发光D．仅断开S1，电流表A1的示数不变3．为测量额定电流为0.4A的小灯泡正常发光时的电阻，小明同学找来两个阻值范围均为（0~999.9Ω）的电阻箱、两只开关，一只电流表、电压未知的电源及导线若干，设计成如图所示的实验电路。
下列方案中，不能完成测量的是（）A．将R1换成导线B．将R2换成导线C．在实验操作时，先闭合的开关是S1D．在实验操作时，先闭合的开关是S24．在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。
下列说法正确的是（）A．闭合开关前电压表和电流表均无示数B．闭合开关后，滑片P向右移动的过程中，电压表与电流表的比值不变C．闭合开关后，滑片P向右移动的过程中，电压表的示数变大D．闭合开关后，滑片P向右移动的过程中，电流表的示数变大R为已知阻值的定值电阻，其中不能测5．小明在实验室所提供的器材中选择合适的器材，设计如下电路，出未知电阻R x的电路是（）A．B．C．D．6．如图的电路中，当电键闭合后，以下做法中能使电流表A 与A1示数的比值变小的是（）A．将电源电压升高B．将电源电压降低C．将滑片P向左移动D．将滑片P向右移动7．如图所示电路，当闭合开关时，下列说法正确的是（）A．灯泡L和滑动变阻器R串联B．当滑动变阻器滑片P向右滑动时，小灯泡的亮度变暗C．当滑动变阻器发生断路时，小灯泡依然发光D．当滑动变阻器滑片P向右滑动时，电压表、电流表示数均减小8．如图所示电路中，电源电压恒定，当在电路中再串联上一个相同阻值的电阻R时，电流表示数减小了0.6 A；若此时再串联上一个相同阻值的电阻R时，电流表示数将再减小（）A．0.2 A B．0.3 A C．0.4 A D．0.6 A二、填空题9．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I-U图像，（选填“a”或“b”）代表的电阻丝较粗，a、b并联后的电阻的I—U图像在区域（选填“I”、“Ⅱ”或“Ⅱ”）。
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。
下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。

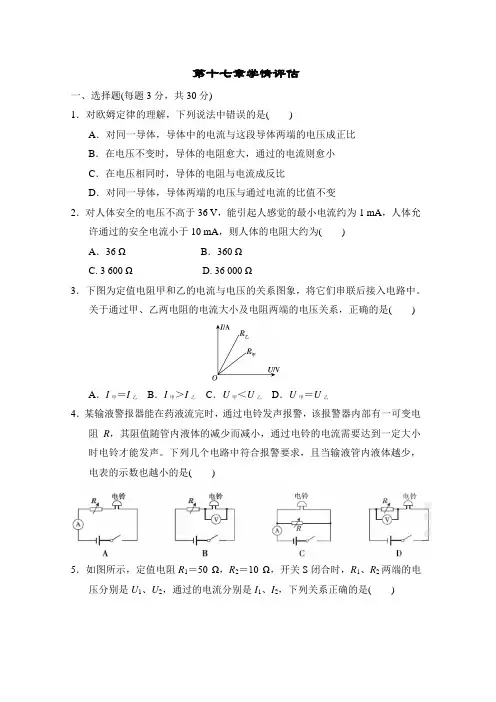

第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
九年级物理全一册第十七章《欧姆定律》综合测试卷-人教版（含答案）一、选择题。
1、在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω 1A” B．“15Ω 15A” C．“20Ω 2A” D．“50Ω 2A”2、根据欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．当通过导体的电流为零时，电阻也为零D．当导体两端的电压为零时，电阻不为零3、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；③序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；④仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是（）A．①④B．③④C．①②④D．①③4、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()5、下列说法中，能用于研究电流与电压之间关系的是()A．用同一导体，保持导体两端电压相同B．用不同导体，保持导体两端电压相同C．用同一导体，改变导体两端电压D．用不同导体，改变导体两端电压6、一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为（）A．电阻和电流都不变B．电阻不变，电流是原来的2倍C．电阻和电流都变为原来的2倍D．电阻减小为原来的一半，电流为原来4倍7、从欧姆定律可以导出公式R= U/I ，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零8、如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（）A．a为电流表，b为电流表B．a为电压表，b为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表9、有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是() A．电阻的最小值是20 Ω，允许通过的最大电流是1 AB．电阻的最小值是20 Ω，允许通过的最小电流是1 AC．电阻的最大值是20 Ω，允许通过的最大电流是1 AD．电阻的最大值是20 Ω，允许通过的最小电流是1 A10、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同11、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比12、某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是（）A．向电路中连接开关时，应该先将开关断开B．开关应该接在靠近电源正极的位置C．电压表、电流表的量程选择要合适D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处13、下列用电器中，可能不需要用到变阻器的是()A．手电筒B．收音机C．电视机D．调光台灯二、填空题。

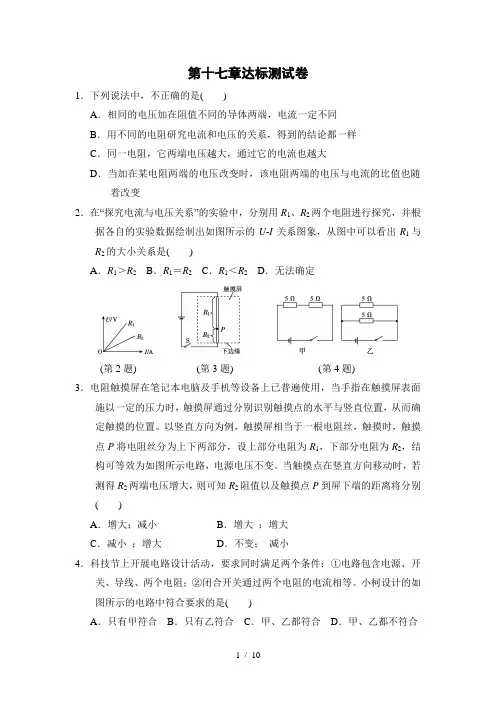

第十七章达标测试卷1．下列说法中，不正确的是()A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定(第2题)(第3题)(第4题)3．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。
当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别()A．增大；减小B．增大；增大C．减小；增大D．不变；减小4．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②闭合开关通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合5．如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是()A．电流表A示数为零，灯L短路B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路D．电流表A1示数为零，电阻R断路6．用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，当光照强度增大时，其电阻会减小。
闭合开关，增强光敏电阻的光照强度，电压表和电流表示数的变化情况是(忽略灯泡电阻变化)()A．电流表、电压表示数均减小B．电流表、电压表示数均增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小7．某同学设计了一个电子身高测量仪。
九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版（含答案）一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。
2．如图电源电压为3V，电阻R1为5Ω。
闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。
3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。
闭合开关S后，10s内通过R1的电荷量是20C。
求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。
4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4 A，求电阻R2 的阻值。
6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B的电阻分别为为多少Ω ？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。
闭合开关S，电压表的示数为 4.8伏。
R的电流。
（1）求通过电阻1R的阻值。
（2）求电阻2（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。
求电阻0R的阻值及电流表的示数。
8．如图是某家用电炖锅的简化电路图。
电源电压为220V，1R和2R均为加热电阻。
当开关S 接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。
当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。
下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

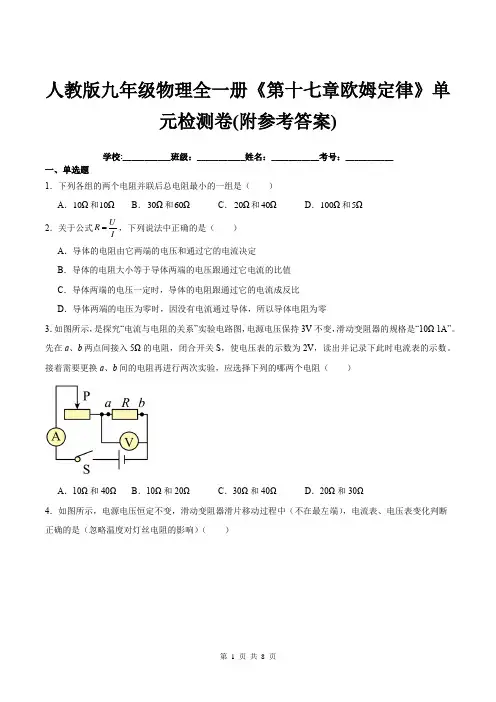

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列各组的两个电阻并联后总电阻最小的一组是（）A．10Ω和10ΩB．30Ω和60ΩC．20Ω和40ΩD．100Ω和5Ω2．关于公式URI，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻大小等于导体两端的电压跟通过它电流的比值C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零3．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。
先在a、b两点间接入5Ω的电阻，闭合开关S，使电压表的示数为2V，读出并记录下此时电流表的示数。
接着需要更换a、b间的电阻再进行两次实验，应选择下列的哪两个电阻（）A．10Ω和40ΩB．10Ω和20ΩC．30Ω和40ΩD．20Ω和30Ω4．如图所示，电源电压恒定不变，滑动变阻器滑片移动过程中（不在最左端），电流表、电压表变化判断正确的是（忽略温度对灯丝电阻的影响）（）A．开关S1、S2均闭合后，滑片从右向左移动时，两表示数均变大B．开关S1、S2均闭合后，滑片从右向左移动时，两表示数均变小C．开关S1、S2均断开后，滑片从右向左移动时，电流表示数变大，电压表示数变小D．开关S1、S2均断开后，滑片从右向左移动时，电压表和电流表示数比值会变大5．光敏电阻的特点是有光照射它时阻值变小．如下图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则A．当有人通过通道而遮蔽光线时，A、B间电压升高B．当有人通过通道而遮蔽光线时，A、B间电压降低C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压6．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变大，电压表的示数变小7．如图所示电路的电源电压保持不变，R1的阻值为10Ω，R2的阻值为20Ω。

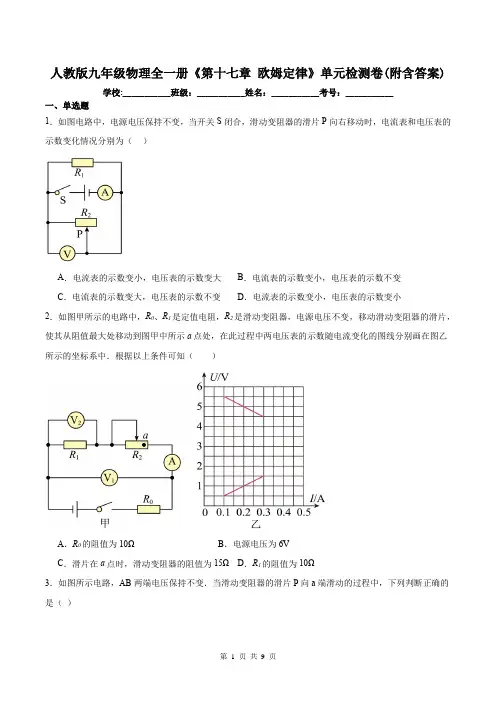

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电流表的示数变大，电压表的示数不变D．电流表的示数变小，电压表的示数变小2．如图甲所示的电路中，R0、R1是定值电阻，R2是滑动变阻器，电源电压不变，移动滑动变阻器的滑片，使其从阻值最大处移动到图甲中所示a点处，在此过程中两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知（）A．R0的阻值为10ΩB．电源电压为6VC．滑片在a点时，滑动变阻器的阻值为15ΩD．R1的阻值为10Ω3．如图所示电路，AB两端电压保持不变．当滑动变阻器的滑片P向a端滑动的过程中，下列判断正确的是（）A．电压表示数不变，电流表示数变小B．电压表示数不变，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变大4．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．R0在电路中没有任何作用，可以拆除C．油位越高，电流表的示数越大D．油位越低，R两端的电压越小5．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（）A．电压表的示数减小B．电压表V与电流表A示数的比值增大C．电流表的示数增大D．电压表V与电流表A示数的比值减小6．某同学利用如图所示的电路“探究电流与电压、电阻的关系”，下列有关说法错误的是（）A ．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B ．探究通过导体的电流与导体两端电压的关系时，可调节滑片P ，使电压表的示数产生变化C ．在探究通过导体的电流与导体电阻的关系时，当将R 由10Ω换成20Ω时，应将滑片向左移动，使电压表示数不变D ．实验中，多次测量是为了减小实验误差7．小亮利用阻值为R 0的定值电阻和一块电压表测量未知电阻R x 的阻值。
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-附含答案一、单选题1．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。
水位最低时，滑杆P位于R的a端处。
L是一个指示灯，电路各部分接触良好，不计导线电阻。
下列判断错误的是（）A．当电压表示数变大，指示灯变暗，则表明水位上升B．当水位下降时，则电压表示数变小，指示灯变亮C．当水位不变时，则电压表示数不变，指示灯不亮D．若将电压表改装成水位计，则电压表零刻度线处应该标为最低水位2．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表A示数变大B．电压表V1示数不变，电压表V2示数变小C．电压表V2示数不变，电流表A示数变大D．电压表V1示数变大，电压表V2示数变小3．如图甲所示，有两个电路元件A、B串联在电路中，通过改变滑动变阻器滑片P的位置，改变通过它们的电流，根据多次测量的数据画出了通过两元件的电流I与其两端的电压U关系的图像如图乙所示。
若将A、B串联后直接接在另一个两端电压保持不变的电源上，闭合开关后，测得通过A的电流为0.1A；若将A、B两元件并联后直接接在这个电源上，则（）A．此时电路两端的电压为2V B．此时元件B的电阻为40ΩC．此时元件B中的电流为0.1A D．此时电路中的总电流为0.6A4．如图甲为一个超声波加湿器，如图乙为其内部湿度监测装置的简化电路图。
已知电源电压为12V，定值电阻R1的阻值为30Ω，湿度计是由量程为0～9V电压表改装而成。
湿敏电阻R2的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。
则在电路安全工作的前提下，下列判断正确的是A．湿度增大时，R2的电流和电压都变大B．湿度增大时，电路中的总功率最大C．电路消耗的总功率最大为3.6WD．湿度为0时，电路中的电流为0.4A5．用伏安法测灯泡电阻时，若将电流表和电压表的位置接成如图所示电路，可能出现的情况是（）A．电流表烧坏B．电压表示数为零C．灯泡不亮D．灯泡烧坏6．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，电流表量程0~0.6A，电压表量程0~15V要求闭合开关后两电表的示数均不超过所选量程，则正确的（）A．在滑动变阻器滑片向右移动的过程中，电流表示数变小，电压表示数变小B．通过小灯泡的最大电流可为1.5AC．电压表的示数最小示数为0D．滑动变阻器的取值范围为18Ω~60Ω7．如图所示是流过两个电阻A和B的电流与电压关系的图象，下列说法正确的是（）A ．电压相同时，流过B 的电流比流过A 的电流大B ．电流相同时，B 两端的电压比A 两端电压大C ．A 的阻值是10ΩD ．B 的阻值是0.1Ω8．如图所示，长度相同、横截面积不同的镍铬金属棒AB 和BC 连接在一起，如果在AC 两端加上一定的电压U ，设通过AB 、BC 的电流分别为1I 和2I ；AB 、BC 两端的电压分别为1U 和2U ；镍铬合金棒AB 、BC 的电阻分别为1R 和2R ，则（ ）A ．121212,,I I R R U U ===B ．121212,,I I R R U U <><C ．121212,,I I R R U U =>>D ．121212,,I I R R U U ≥>=9．某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理如图乙所示。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．针对欧姆定律公式I =U R，下列理解中正确的是（ ） A ．该公式适用于任何电路B ．利用该公式的变形式R =U I，可以测量出导体的电阻 C ．导体的电阻随导体两端的电压增大而增大D ．导体的电阻与电压和电流都有关系2．如图所示，电源电压为3V 保持不变，闭合开关S ，电压表示数为2V ，下列说法正确的是（ ）A ．若开关S 断开，电压表示数为0B ．闭合开关S ，电压表测2L 两端电压C ．闭合开关S ，1L 和2L 组成并联电路D ．1L 和2L 阻值之比为2∶13．粗细相同的两根镍铬合金电阻线，长度关系是L 1＞L 2，串联接入电路后，流过它们的电流分别为I 1、I 2；.两端电压分别为U 1、U 2。
则下列关系正确的是A ．I 1=I 2，U 1＞U 2B ．I 1=I 2，U 1＜U 2C ．I 1＞I 2，U 1＜U 2,D ．I 1＜I 2，U 1＞U 24．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R 附着在叶片上，当叶片含水量升高时（ ）A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电流表和电压表的示数均增大5．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作，一段时间后，电灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断中错误的是（ ）A ．如果只有一个电表的示数变大，这个电表一定是电压表B ．如果只有一个电表的示数变大，一定是电阻R 短路C ．如果电压表、电流表示数均变大，一定是电灯L 短路D ．如果电压表、电流表示数均变小，一定是电灯L 断路6．在如图所示的电路中，电源电压不变，闭合开关S 后，滑动变阻器的滑片P 从中点向b 端移动的过程中（假设灯丝电阻不变），下列说法正确的是（ ）A ．电流表示数减小B ．小灯泡的亮度变暗C ．电压表示数不变D ．电压表和电流表示数的比值变小7．两电阻1R 、2R 的I -U 图像如图所示，若将电阻1R 、2R 串联后接入电路，结合图像的中信息分析可知（ ）A ．15R =Ω 210R =ΩB ．通过1R 的电流小于通过2R 的电流C ．1R 两端的电压低于2R 两端的电压D ．若电源两端电压为3V ，则1R 两端的电压为2V8．如图所示的电路中，当开关S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U 甲∶U 乙＝4∶3，当开关S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I 甲∶I 乙为（ ）A．2∶1B．3∶1C．1∶4D．1∶39．如图是电阻甲和乙的I﹣U图像，小明对图图像信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VC．电阻乙是定值电阻D．将甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A10．如图所示，电源电压恒定，闭合开关S，当滑片P向右滑动时，下列说法错误的是（）A．电流表A示数变小，电压表V1示数变小B．电流表A示数变小，电压表V2示数变大C．电压表V1和电压表V2示数之和不变D．电压表V1示数与电流表A示数的比值不变二、填空题11．一只标有“8V 4W”小灯泡，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个Ω的电阻。
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案一、单选题1．最先通过实验研究，并正确归纳得出了电流与电压和电阻的关系的科学家是（）A．牛顿B．欧姆C．伏特D．爱因斯坦2．如图，电源的电压不变。
闭合开关后，当滑动变阻器的滑片P向左滑动时（）A．电压表的示数不变，电流表的示数增大B．电压表的示数减小，电流表的示数减小C．两表的示数都减小D．两表的示数都不变3．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω,0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。
下列说法正确的是（）A．实验中可保持R1两端电压为3VB．调节滑动变阻器的过程中，应观察电流表的示数C．将R1由10Ω换成20Ω，正确操作后电流表示数变大D．将R1由10Ω换成20Ω，应将滑动变阻器的滑片适当向右移动4．在如图所示的实验电路中，电源电压为5V，闭合开关S，电压表示数为1V，则（）A．电压表的量程应选0～3VB．通过灯泡L1的电流比L2的电流大C．灯泡L1两端的电压是4VD．灯泡L1和L2的电阻之比是4:15．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样6．在如图所示电路中，闭合开关，当滑动变阻器的滑片向右移动时，电压表、电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表、电流表的示数均变大D．电压表、电流表的示数均变小7．在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，下列说法正确的是A．导体乙的电阻是导体甲阻值的2倍B．当在导体甲的两端加1.5V的电压时，通过导体甲的电流为0.45AC．将甲、乙两导体串联后接到电压为2V的电源上时，通过两导体的电流为0.1AD ．将甲、乙两导体并联后接到电压为2V 的电源上时，干路的电流为0.5A8．如图甲所示是定值电阻R 和小灯泡L 的I -U 关系图像，子轩同学将这个电阻和小灯泡连接到如图乙所示的电路中，闭合开关，调节滑动变阻器的滑片P 到图乙所示位置，此时电压表示数为6V ，下列选项中错误的是（ ）A ．定值电阻R 的阻值为20ΩB ．此时灯丝的电阻值大于12ΩC ．电源电压大于8VD ．此时小灯泡与定值电阻两端的电压之比为1：3二、填空题9．当一个定值电阻两端的电压由8V 变为10V 时，通过电阻的电流增加了0.1A ，该电阻的阻值为 Ω；现有两个电阻1R 、2R 并联，通过它们的电流之比为121:3I I =:，则12:R R = ，若将1R 、2R 串联，则它们两端的电压之比为12:U U = 。
