消防八大系统的特点及原理(带系统图)

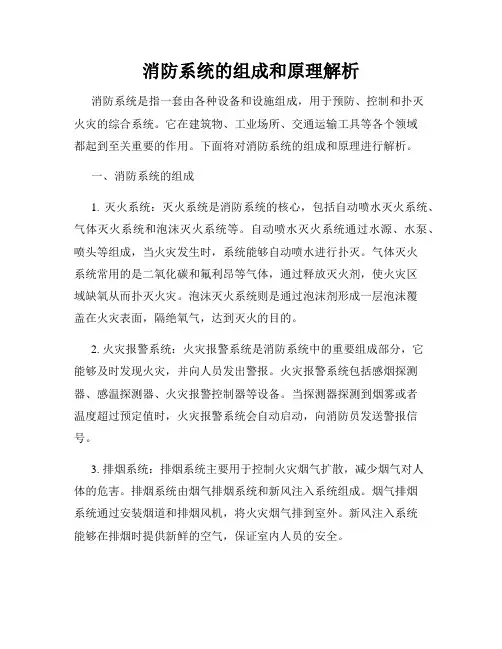

消防系统的组成和原理解析消防系统是指一套由各种设备和设施组成，用于预防、控制和扑灭火灾的综合系统。

它在建筑物、工业场所、交通运输工具等各个领域都起到至关重要的作用。

下面将对消防系统的组成和原理进行解析。

一、消防系统的组成1. 灭火系统：灭火系统是消防系统的核心，包括自动喷水灭火系统、气体灭火系统和泡沫灭火系统等。

自动喷水灭火系统通过水源、水泵、喷头等组成，当火灾发生时，系统能够自动喷水进行扑灭。

气体灭火系统常用的是二氧化碳和氟利昂等气体，通过释放灭火剂，使火灾区域缺氧从而扑灭火灾。

泡沫灭火系统则是通过泡沫剂形成一层泡沫覆盖在火灾表面，隔绝氧气，达到灭火的目的。

2. 火灾报警系统：火灾报警系统是消防系统中的重要组成部分，它能够及时发现火灾，并向人员发出警报。

火灾报警系统包括感烟探测器、感温探测器、火灾报警控制器等设备。

当探测器探测到烟雾或者温度超过预定值时，火灾报警系统会自动启动，向消防员发送警报信号。

3. 排烟系统：排烟系统主要用于控制火灾烟气扩散，减少烟气对人体的危害。

排烟系统由烟气排烟系统和新风注入系统组成。

烟气排烟系统通过安装烟道和排烟风机，将火灾烟气排到室外。

新风注入系统能够在排烟时提供新鲜的空气，保证室内人员的安全。

4. 防烟系统：防烟系统用于阻止烟气进入安全通道和疏散通道，保证人员疏散的通道畅通。

防烟系统由防烟分区系统和防烟门窗组成。

防烟分区系统通过控制防烟门窗的开启和关闭，将火灾区域与非火灾区域分隔开，防止烟气的扩散。

二、消防系统的原理解析1. 灭火原理：灭火的原理是通过断绝火灾的燃料供给、破坏火灾的燃烧链和降低火灾区域的温度，使火灾无法继续燃烧。

自动喷水系统通过喷洒水雾进行灭火，水雾的喷洒能够迅速吸收热量，降低火灾区域的温度，同时破坏火灾的燃烧链。

气体灭火系统则是通过释放灭火剂，降低火灾区域的氧气浓度，达到扑灭火灾的目的。

2. 火灾报警原理：火灾报警系统的原理是通过感烟探测器或感温探测器探测火灾信号，并将信号传输给火灾报警控制器。

（完整版）消防系统工作原理消防设施工作原理说明1消火栓系统1.1消火栓系统消防用水量及供水水源：本工程高层民用建筑进行消防设计。

水源为市政水源供水，室外由市政给水管引入场地后绕A栋、B栋形成一个环状管网。

室外消火栓系统：用水量30L/s,室内消火栓系统：用水量40L/s,火灾延续时间按2小时计算。

自动喷水灭火系统按中危Ⅱ级设计，由于商场内装设格栅吊顶，喷水强度修正为10.4L/min.㎡，作用面积160㎡，消防用水量为27.7L/s.火灾延续时间按1小时计算，柴油发电机房设置水喷雾系统，灭火保护喷雾强度：20L/min.㎡，消防用水量为11.3L/s。

1.2灭火系统设置：室外消防系统为临时高压系统。

消防水泵房内设2台供室外用水的消防泵，一用一备，消防泵直接从消防水池内吸水，加压后供给室外消火栓用水。

室外消防管网成环状布置。

室内消防采用临时高压制，由消防水泵、屋顶水箱和稳压泵组成。

屋顶水箱内储存18m 3消防用水。

1.3消火栓系统1.3.1室内消防系统为临时高压系统。

消防水泵房内设2台消防泵，一用一备，消防泵直接从消防水池内吸水，加压后供给室内消火栓用水。

消火栓系统竖向为一个区。

消防管道在室内为环状布置，且有两条入户管与室外管网连接。

消火栓系统采用内外热镀锌钢管，沟槽连接。

1.3.2楼内每层均设有消火栓, 保证每一点均有2股密集射流为10m的水柱同时到达。

每根立管的供水能力为10升/秒,每支水枪出水流量为5升/秒,消火栓间距不大于30米。

1.3.3消火栓置于消火栓箱内，箱内设有启动消防泵的按钮。

地下一层至地上五层为减压稳压消火栓。

地上六层至顶层为普通消火栓。

1.3.4消火栓箱内设有DN65mm消火栓一个，DN65mm麻质衬胶水龙带一条，长25米，D N19mm水枪一支, 报警按钮和启泵按钮各一个。

地下一层至地上五层为减压稳压消火栓。

地上六层至顶层为普通消火栓。

建筑物屋顶水箱间设试验用消火栓。

消火栓箱采用超薄型。

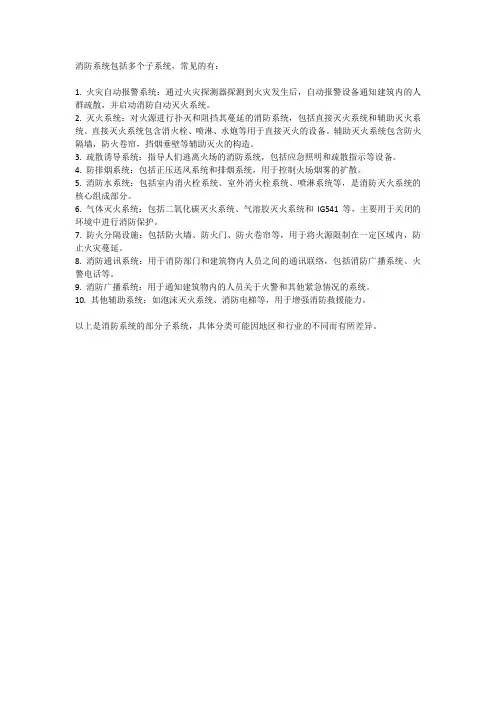

消防系统包括多个子系统，常见的有：
1. 火灾自动报警系统：通过火灾探测器探测到火灾发生后，自动报警设备通知建筑内的人群疏散，并启动消防自动灭火系统。

2. 灭火系统：对火源进行扑灭和阻挡其蔓延的消防系统，包括直接灭火系统和辅助灭火系统。

直接灭火系统包含消火栓、喷淋、水炮等用于直接灭火的设备。

辅助灭火系统包含防火隔墙，防火卷帘，挡烟垂壁等辅助灭火的构造。

3. 疏散诱导系统：指导人们逃离火场的消防系统，包括应急照明和疏散指示等设备。

4. 防排烟系统：包括正压送风系统和排烟系统，用于控制火场烟雾的扩散。

5. 消防水系统：包括室内消火栓系统、室外消火栓系统、喷淋系统等，是消防灭火系统的核心组成部分。

6. 气体灭火系统：包括二氧化碳灭火系统、气溶胶灭火系统和IG541等，主要用于关闭的环境中进行消防保护。

7. 防火分隔设施：包括防火墙、防火门、防火卷帘等，用于将火源限制在一定区域内，防止火灾蔓延。

8. 消防通讯系统：用于消防部门和建筑物内人员之间的通讯联络，包括消防广播系统、火警电话等。

9. 消防广播系统：用于通知建筑物内的人员关于火警和其他紧急情况的系统。

10. 其他辅助系统：如泡沫灭火系统、消防电梯等，用于增强消防救援能力。

以上是消防系统的部分子系统，具体分类可能因地区和行业的不同而有所差异。

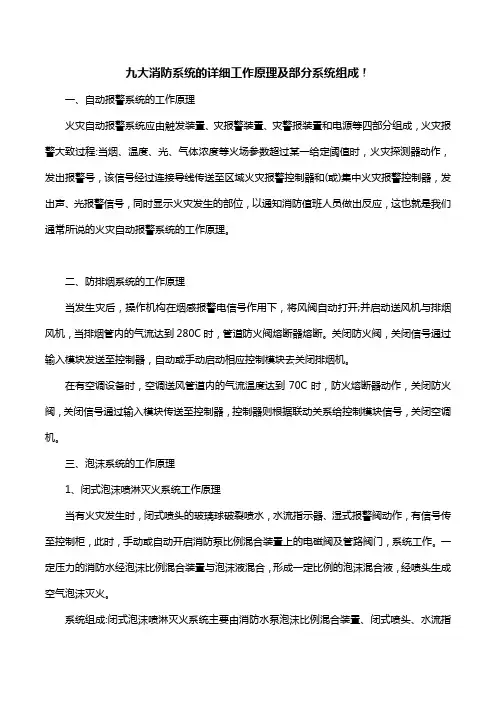

九大消防系统的详细工作原理及部分系统组成！一、自动报警系统的工作原理火灾自动报警系统应由触发装置、灾报警装置、灾警报装置和电源等四部分组成，火灾报警大致过程:当烟、温度、光、气体浓度等火场参数超过某一给定阈值时，火灾探测器动作，发出报警号，该信号经过连接导线传送至区域火灾报警控制器和(或)集中火灾报警控制器，发出声、光报警信号，同时显示火灾发生的部位，以通知消防值班人员做出反应，这也就是我们通常所说的火灾自动报警系统的工作原理。

二、防排烟系统的工作原理当发生灾后，操作机构在烟感报警电信号作用下，将风阀自动打开;并启动送风机与排烟风机，当排烟管内的气流达到280C时，管道防火阀熔断器熔断。

关闭防火阀，关闭信号通过输入模块发送至控制器，自动或手动启动相应控制模块去关闭排烟机。

在有空调设备时，空调送风管道内的气流温度达到70C时，防火熔断器动作，关闭防火阀，关闭信号通过输入模块传送至控制器，控制器则根据联动关系给控制模块信号，关闭空调机。

三、泡沫系统的工作原理1、闭式泡沫喷淋灭火系统工作原理当有火灾发生时，闭式喷头的玻璃球破裂喷水，水流指示器、湿式报警阀动作，有信号传至控制柜，此时，手动或自动开启消防泵比例混合装置上的电磁阀及管路阀门，系统工作。

一定压力的消防水经泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头生成空气泡沫灭火。

系统组成:闭式泡沫喷淋灭火系统主要由消防水泵泡沫比例混合装置、闭式喷头、水流指示器、湿式报警阀及其它阀门、管道等组成。

2、开式泡沫喷淋灭火系统的工作原理当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，此时，手动或自动开启雨淋阀、消防泵比例混合器上的电磁阀及管路阀门，系统工作。

压力消防水经泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头生成空气泡沫灭火。

系统组成:开式泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、开式喷头、雨淋阀及其它阀门、管道等组成。

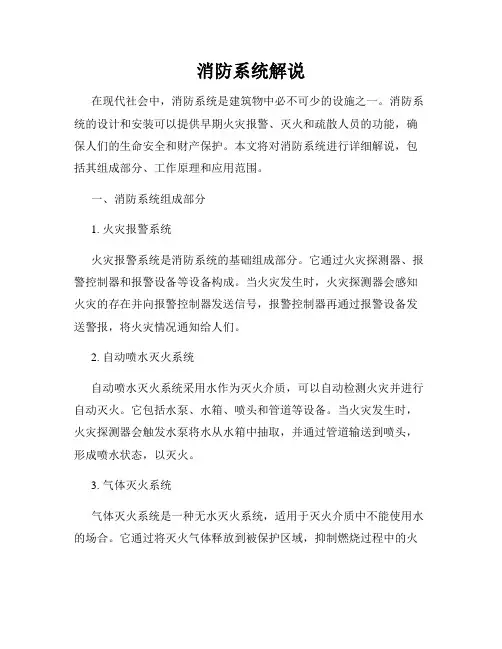

消防系统解说在现代社会中，消防系统是建筑物中必不可少的设施之一。

消防系统的设计和安装可以提供早期火灾报警、灭火和疏散人员的功能，确保人们的生命安全和财产保护。

本文将对消防系统进行详细解说，包括其组成部分、工作原理和应用范围。

一、消防系统组成部分1. 火灾报警系统火灾报警系统是消防系统的基础组成部分。

它通过火灾探测器、报警控制器和报警设备等设备构成。

当火灾发生时，火灾探测器会感知火灾的存在并向报警控制器发送信号，报警控制器再通过报警设备发送警报，将火灾情况通知给人们。

2. 自动喷水灭火系统自动喷水灭火系统采用水作为灭火介质，可以自动检测火灾并进行自动灭火。

它包括水泵、水箱、喷头和管道等设备。

当火灾发生时，火灾探测器会触发水泵将水从水箱中抽取，并通过管道输送到喷头，形成喷水状态，以灭火。

3. 气体灭火系统气体灭火系统是一种无水灭火系统，适用于灭火介质中不能使用水的场合。

它通过将灭火气体释放到被保护区域，抑制燃烧过程中的火焰和烟雾，从而达到灭火的目的。

常用的灭火气体包括七氟丙烷、二氧化碳等。

4. 应急疏散系统应急疏散系统主要用于人员疏散时提供指引和指示。

它包括应急照明和应急广播两部分。

应急照明通过照明设备在火灾发生时提供足够的照明，并标示出疏散通道和出口位置。

应急广播系统通过扩音器和喇叭等设备，向人员发布疏散指令和相关信息。

二、消防系统工作原理消防系统的工作原理是通过各个组成部分的协调工作，实现对火灾的预警、控制和灭火。

具体步骤如下：1. 火灾预警火灾探测器在火灾发生时感知火灾，并将信号传输给报警控制器。

报警控制器接收到信号后，判断火灾的类型和位置，并发出声光警报。

2. 火灾控制在火灾控制阶段，系统可以根据火灾的情况，自动启动灭火设备，如自动喷水灭火系统或气体灭火系统。

同时，系统还会关闭相关设备和电源，以防火灾蔓延。

3. 应急疏散火灾报警系统会触发应急疏散系统，通过应急照明设备提供照明，帮助人员疏散，并通过广播系统发布疏散指令和相关信息，确保人员能够迅速有序地撤离危险区域。

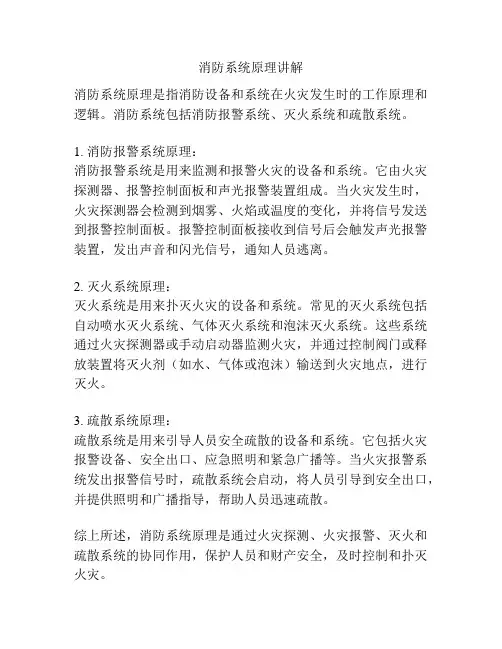

消防系统原理讲解
消防系统原理是指消防设备和系统在火灾发生时的工作原理和逻辑。

消防系统包括消防报警系统、灭火系统和疏散系统。

1. 消防报警系统原理：
消防报警系统是用来监测和报警火灾的设备和系统。

它由火灾探测器、报警控制面板和声光报警装置组成。

当火灾发生时，火灾探测器会检测到烟雾、火焰或温度的变化，并将信号发送到报警控制面板。

报警控制面板接收到信号后会触发声光报警装置，发出声音和闪光信号，通知人员逃离。

2. 灭火系统原理：
灭火系统是用来扑灭火灾的设备和系统。

常见的灭火系统包括自动喷水灭火系统、气体灭火系统和泡沫灭火系统。

这些系统通过火灾探测器或手动启动器监测火灾，并通过控制阀门或释放装置将灭火剂（如水、气体或泡沫）输送到火灾地点，进行灭火。

3. 疏散系统原理：
疏散系统是用来引导人员安全疏散的设备和系统。

它包括火灾报警设备、安全出口、应急照明和紧急广播等。

当火灾报警系统发出报警信号时，疏散系统会启动，将人员引导到安全出口，并提供照明和广播指导，帮助人员迅速疏散。

综上所述，消防系统原理是通过火灾探测、火灾报警、灭火和疏散系统的协同作用，保护人员和财产安全，及时控制和扑灭火灾。

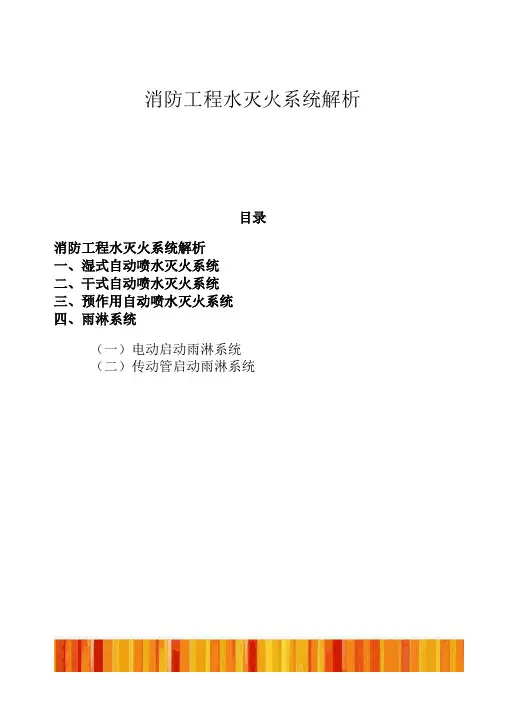

消防工程水灭火系统解析目录消防工程水灭火系统解析一、湿式自动喷水灭火系统二、干式自动喷水灭火系统三、预作用自动喷水灭火系统四、雨淋系统（一）电动启动雨淋系统（二）传动管启动雨淋系统一、湿式自动喷水灭火系统火灾时温度上升，闭式喷头爆破喷水，水流指示器动作反 馈信号至报警控制器。

同时，由于阀后压力下降，湿式报警阀 组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵 组，持续喷水灭火。

nm ∖情水主要部件表注:1.自动喷水湿式系统适用于环境温度＞41且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.自动喷水湿式灭火系统配水管道的工作压力不应大于1.2MPa o4.自动喷水湿式系统一个报警阀组控制喷头数不宜超过800 只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时宜有信号送至消防控制室。

主要部件表二、干式自动喷水灭火系统火灾时温度上升，闭式喷头爆破，加速器动作排气，水流指示器动作反馈信号至报警控制器，同时，由于阀后压力下降, 干式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

干式减示蒯注：1.自动喷水干式系统适用于环境温度V4tj c或＞7(TC场所。

2.自动喷水干式系统一个报警阀组控制的喷头书不宜超过500 只。

3.自动喷水干式系统配水管道充水时间不宜大于Imin。

4.自动喷水干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

主要部件表5.自动喷水干式系统配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

6.自动喷水干式灭火系统喷头应采用直立型喷头或干式下垂型喷头。

7.报警阀与水流指示器前应安装信号蝶阀，此阀门必须保持常开，阀门关闭时宜有信号送往消防控制室。

三、预作用自动喷水灭火系统准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。

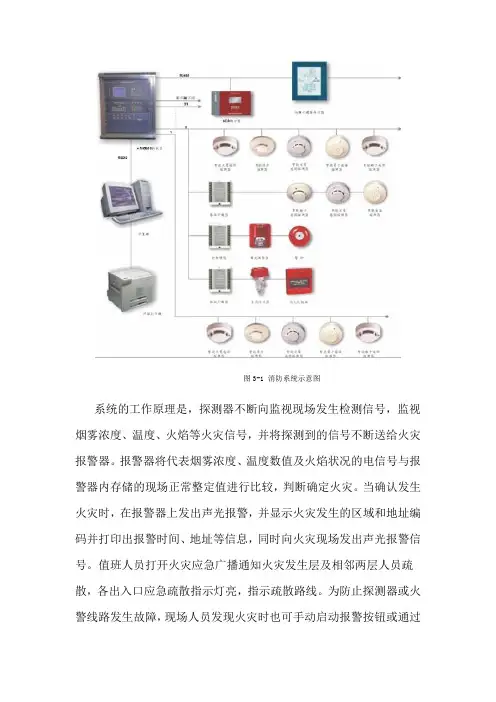

图3-1 消防系统示意图系统的工作原理是，探测器不断向监视现场发生检测信号，监视烟雾浓度、温度、火焰等火灾信号，并将探测到的信号不断送给火灾报警器。

报警器将代表烟雾浓度、温度数值及火焰状况的电信号与报警器内存储的现场正常整定值进行比较，判断确定火灾。

当确认发生火灾时，在报警器上发出声光报警，并显示火灾发生的区域和地址编码并打印出报警时间、地址等信息，同时向火灾现场发出声光报警信号。

值班人员打开火灾应急广播通知火灾发生层及相邻两层人员疏散，各出入口应急疏散指示灯亮，指示疏散路线。

为防止探测器或火警线路发生故障，现场人员发现火灾时也可手动启动报警按钮或通过火警对讲电话直接向消防控制室报警。

在火灾报警器发生报警信号的同时，火警控制器可实现手动／自动控制消防设备，如关闭风机、防火阀、非消防电源、防火卷帘门、迫降消防电梯；开启防烟、排烟（含正压送风机）风机和排烟阀；打开消防泵，显示水流指示器、报警阀、闸阀的工作状态等。

以上控制均有反馈信号到火警控制器上。

上述工作原理用框图表示如图3-2所示。

图3-2 火灾自动报警及控制框图因此，在消防报警系统中不具有任何联动控制功能的报警控制系统是没有太大的实际意义的。

事实上，纯报警而没有联动控制能力的报警控制器产品也是不多的。

总之，一个完整的消防报警系统大致可分为：·火灾自动报警设备·灭火及避难诱导设备其具体设备包括：（1）报警设备，其中包括漏电灭火报警、自动报警探测器、报警器、紧急报警设备（电铃、紧急电话、紧急广播等）。

（2）自动灭火设备：洒水喷水、泡沫、粉末、卤化物灭火设备、二氧化碳等。

（3）手动灭火设备：消火器（泡沫、粉末、室内外消火栓）。

（4）防火排烟设备：探测器、控制盘、自动开关设备、防火卷帘门、防火风门、排烟口、排烟机、空调设备等。

（5）通信设备：应急通信机、一般电话、对讲电话、无线步话机等。

（6）避难设备：应急照明装置、引导灯、引导标志牌。

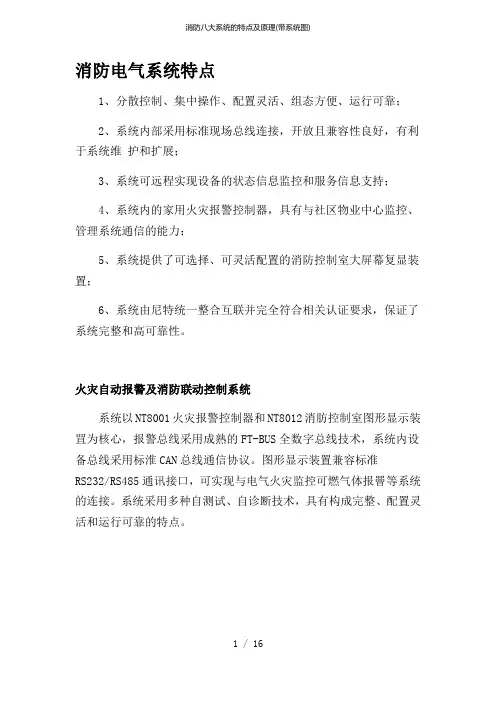

消防八大系统的特点及原理(带系统图)消防电气系统特点1、分散控制、集中操作、配置灵活、组态方便、运行可靠；2、系统内部采用标准现场总线连接，开放且兼容性良好，有利于系统维护和扩展；3、系统可远程实现设备的状态信息监控和服务信息支持；4、系统内的家用火灾报警控制器，具有与社区物业中心监控、管理系统通信的能力；5、系统提供了可选择、可灵活配置的消防控制室大屏幕复显装置；6、系统由尼特统一整合互联并完全符合相关认证要求，保证了系统完整和高可靠性。

火灾自动报警及消防联动控制系统系统以NT8001火灾报警控制器和NT8012消肪控制室图形显示装罝为核心，报警总线采用成熟的FT-BUS全数字总线技术，系统内设备总线采用标淮CAN总线通信协议。

图形显示装置兼容标准RS232/RS485通讯接口，可实现与电气火灾监控可燃气体报罾等系统的连接。

系统采用多种自测试、自诊断技术，具有构成完整、配置灵活和运行可靠的特点。

2 / 16通讯总线;NH-RVS2*1.0报警总线：NH-RVS2*1.0直启线：NH-BV2*1.5设备总线：NH-RVS2*1.0联动总线：NH-BV2*2.5火灾自动报警及消防控制系统图3 / 164 / 16电气火灾监控系统系统符合最新国家标准GB14287-2014《电气火灾监控系统》，具有—体式、分体式及组合式等多种可选配电气火灾监控探测器，且仅通过二总线连接即可正常工作》。

NT8021电气火灾监控设备单机容量2048点，可通过CAN总线实现200台主机联网。

系统可通过RS232/RS485接口实现与消防控制室图形显不装置连接，具有功能完整，选配灵活、运行可靠、节省布线和可扩展性强等特点。

通风讯总线NH-RVS2*1.0 报警总线NH-RVS2*1.0传感器线电气火灾监控系统图可燃气体探测报警系统系统符合GB50116-2013《火灾自动报警系统设计规范》的设计要求。

可燃气体探测器采用先进的传感器技术和高效率开关电源技术，平均功耗仅0.55W 。

各消防水系统工作原理，3D动画直观演示！
来源：机电安装工程交流平台
由普瑞格科技有限公司制作的消防系统3D动画，直观演示了各消防水系统的工作原理！
【室内消火栓系统】
由供水设施、消火栓、配水管网和阀门等组成的系统。

【湿式自动喷水灭火系统】
准备工作状态时配水管道内充满用于启动系统的有压水的闭式系统。

【干式自动喷水灭火系统】
准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

【预作用自动喷水灭火系统】
准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。

【雨淋自动喷水灭火系统】
由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。

【防火分隔水幕系统】
由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。

【水喷雾灭火系统】
由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头等组成，向保护对象喷射水雾进行灭火或防护冷却的系统。

【细水雾灭火系统】
由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火或控火的固定灭火系统。

【自动消防炮灭火系统】
能自动完成火灾探测、火灾报警、火源瞄准和喷射灭火剂灭火的消防炮灭火系统。

八类自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。
