x-y辐射剂量率仪使用手册

x-y辐射剂量率仪使用手册work Information Technology Company.2020YEARx-y辐射剂量率仪使用手册一、简介x-y辐射剂量率仪是监测各种放射性工作场所x、γ射线辐射剂量率专用仪器。

根据《中华人民共和国安全生产法》、《危险化学品安全管理条列》等法律、法规结合公司实际情况，x-y辐射剂量率仪主要针对实验室、研究所废液和化学试剂；抛货；固体危废；与石油有关的危废；危废包装物等的检测，确保进厂车辆不拉放射性危废，源头信息调查落实情况。

二、技术指标1、探测器：φ30×25㎜NaI 闪烁晶体。

2、测量范围：剂量率：0.01～200.00uSv/h。

累积剂量：0.00uSv～10Sv。

3、灵敏度：1mSv /h≥350CPS。

4、能量范围：40Kev～3Mev。

5、能量相应：≤±30 %（相当于137Cs）。

6、相对误差：≤±10 % 。

7、测量时间：手动或自动。

8、报警阀值：累积剂量和剂量率阈值均可任意设置。

9、测量方式：常时采样模式和定时采样模式。

10、显示单位：当量剂量率uSv/h、吸收剂量率uGy/h；累积剂量uSv;计数率CPS。

11、使用对象：uSv/h、nGy/h不同场合，换算不同，我国卫生部门常用uSv/h，环境保护部门常用nGy/h。

12、单位换算：1Sv/h(西弗每小时)=1000mSv/h 1mSv/h(毫西弗每小时)=1000uSv/h 1Gy/h（戈瑞每小时）=1000mGy/h 1 mGy/h（毫戈瑞每小时）=1000uGy/h三、使用方法1、旋开电池手柄装入2节1号电池，按下仪器上方开关按钮后仪器自动开机，进入主界面。

2、在显示主界面的状态下按下“MENU”键即进入菜单界面。

3、在菜单界面中按左右键选择采样模式设置按下“MENU”键即进入常时采样模式（系统不间断的采集环境数据并实时显示）或定时采样模式（手动开始数据采集并自动存储采集到的数据），手动选择测量方式。

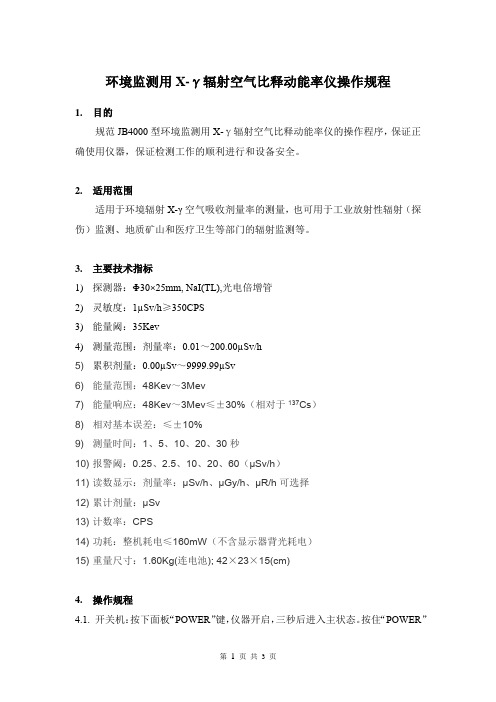

环境监测用X-γ辐射空气比释动能率仪操作规程1.目的规范JB4000型环境监测用X-γ辐射空气比释动能率仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围适用于环境辐射X-γ空气吸收剂量率的测量，也可用于工业放射性辐射（探伤）监测、地质矿山和医疗卫生等部门的辐射监测等。

3.主要技术指标1)探测器：Φ30×25mm, NaI(TL),光电倍增管2)灵敏度：1µSv/h≥350CPS3)能量阈：35Kev4)测量范围：剂量率：0.01～200.00µSv/h5) 累积剂量：0.00µSv～9999.99µSv6) 能量范围：48Kev～3Mev7) 能量响应：48Kev～3Mev≤±30%（相对于137Cs）8) 相对基本误差：≤±10%9) 测量时间：1、5、10、20、30秒10) 报警阈：0.25、2.5、10、20、60（µSv/h）11) 读数显示：剂量率：µSv/h、µGy/h、µR/h可选择12) 累计剂量：µSv13) 计数率：CPS14) 功耗：整机耗电≤160mW（不含显示器背光耗电）15) 重量尺寸：1.60Kg(连电池); 42×23×15(cm)4.操作规程4.1. 开关机：按下面板“POWER”键，仪器开启，三秒后进入主状态。

按住“POWER”键五秒，仪器关闭。

4.2. 仪器主显示数据：可供修改参数有单位选择、测量时间及剂量率报警三项。

图1. 仪器主显示数据4.3. 测量：本仪器能测量剂量率与累积剂量。

4.3.1. 剂量率测量：将探测器对准被测对象，按“START”启动键，仪器开始测量，工作状态指示标志“**”闪烁。

如果测量时间大于1 秒，测量倒计时指示器从设置时间开始倒计时，测量时间到0，显示器更新测量结果，仪器又自动进入下一次测量工作；如测量时间为1秒，测量倒计时指示器不显示，显示器每秒更新一次测量结果。

DoseRAE 2辐射个人监测仪操作规程一、适用范围DoseRAE 2辐射个人监测仪是超薄型电子直读式χ、γ辐射个人剂量当量和剂量当量率监测仪。

专为从事核电站、核燃料、核元件生产、核废料处置等企业及放射源监管、医院核医学、环境监测部门的工作人员进行个人剂量监测的仪器。

二、操作步骤1、仪器开关机按MODE键5秒钟，DoseRAE 2开启，液晶全部点亮，可检查LCD显示字段是否完整、背光点亮。

之后接连显示：工作模式、开机、软件版本，接着是30秒倒计时预热，最后进入正常测量模式。

稳定的正常显示为剂量累计值，按SET键，可以看到剂量率本底值。

当仪器在正常测量模式时，在任何界面下，按MODE键5秒钟，仪器将进入5秒钟倒计时之后自动关机。

直到倒计时归0并显示“OFF”后再松开MODE键。

OFF显示约3秒钟后仪器关闭。

当仪器电池电压低于3.3V时，正常测量无报警的状态下，12小时后仪器自动关闭。

2、操作模式DoseRAE 2有两种操作模式，即正常操作模式和编程模式。

正常操作模式为默认模式，仪器开启后自动进入该模式。

（1）在正常操作模式下，DoseRAE 2测量伽马射线剂量率和累计剂量。

在正常操作模式下，按住MODE键将依次进入各个功能项并循环，SET键将进入该功能项的子项并循环。

（2）如果需要查看当前剂量率本底值，则按SET键横向切换到剂量率显示状态。

继续按一下SET显示是询问是否清除剂量累计值，如果想要清除，长按SET键5秒可清除累积剂量，最后显示。

如果不清除，按SET键，回到剂量累计界面。

（3）按一下MODE键显示，切换到滞留时间，可以查看滞留总时间，或开始计时。

出厂默认值为480分钟，即8小时。

按SET键，显示。

此状态下长按SET键5秒，将开启倒数计时器，闹钟标示开始闪烁。

按同样的操作可以关闭倒计时。

当剩余时间达到预报警值时（默认设置为总时间的20%），开始预报，时间用完时报警。

例如总时间为480 分，预报值为10%，开始计时后，剩余时间降低48分钟后，开始预报；当降到0时，开始报警。

直读式x、γ辐射个人剂量当量(率)监测仪检定规程一、概述1.1 目的为了保障工作人员在放射性环境下的安全，准确监测个人受照剂量当量(率)是非常重要的。

为了保证直读式x、γ辐射个人剂量当量(率)监测仪的准确性和可靠性，制定本检定规程。

1.2 适用范围本检定规程适用于直读式x、γ辐射个人剂量当量(率)监测仪的检定。

二、定义2.1 直读式x、γ辐射个人剂量当量(率)监测仪指用于监测个人在放射性环境下受到的x射线和γ射线辐射剂量当量(率)的仪器。

2.2 检定指对直读式x、γ辐射个人剂量当量(率)监测仪进行准确性和可靠性的检测和验证过程。

三、检定条件3.1 检定设备检定设备应当符合国家标准，并定期维护保养，保证仪器的准确性和可靠性。

3.2 检定环境检定环境应当符合国家放射性安全标准，保证检定过程中的安全性。

3.3 检定人员检定人员应当由具有放射性检定资质的专业人员组成，保证检定结果的可靠性和准确性。

四、检定程序4.1 准备工作4.1.1 确认检定设备和检定环境符合检定条件的要求。

4.1.2 确认检定人员具备检定资质和技术能力。

4.2 检定准备4.2.1 校准检定设备，确保其准确性和稳定性。

4.2.2 对待检监测仪进行检查，确认其外观完好，无损坏和松动现象。

4.3 检定操作4.3.1 根据检定标准和要求，对待检监测仪进行辐射源校准。

4.3.2 对待检监测仪进行辐射剂量当量(率)检测，记录检测结果。

4.4 检定评定根据检定标准和要求，评定检定结果是否合格，做出检定结论。

五、检定报告检定完成后，出具检定报告，详细记录检定过程和结果，确保检定结果的可追溯性和可信度。

六、检定验证对检定结果进行验证，确保直读式x、γ辐射个人剂量当量(率)监测仪的准确性和可靠性。

七、检定结果处理根据检定结果，对合格的监测仪进行标记，并建立档案，对不合格的监测仪进行修理或淘汰。

八、质量控制对检定过程进行质量控制，确保检定过程和结果的可靠性和准确性。

一、注意事项REN200型X-γ辐射个人报警仪属于精密的仪器，请注意保护，以下建议将有利于仪器的维护和延长使用寿命。

1、存放及使用过程中应尽量保持干燥，过大的湿度将会造成仪器损坏。

2、不要跌落、敲击或剧烈振动，否则将导致探测器损坏。

3、如长时间不使用，请将电池取出。

4、如仪器不能正常工作，请送到指定授权服务点维修。

本公司拥有对本手册的最终解释权。

本公司保留产品性能提升或修改本使用手册而不事先通知用户的权利。

二、安全操作规范请仔细阅读使用手册，不按照手册操作可能导致仪器无法正常工作。

1.请使用标准5号电池或充电电池。

2.未经认可的改装或维修都可能造成仪器的损坏。

3.如果您在工作中怀疑仪器可能出现故障，请您关闭仪器并迅速撤出危险场所。

尽快与生产厂家取系。

1三、功能概述REN200型X-γ辐射个人报警仪内置高灵敏度盖格计数管作为探测器，主要用来监测各种放射性工作场所的X、γ以及硬β射线的辐射，具有响应快，测量范围宽的特点。

能显示工作场所的剂量当量率和累积剂量，更换电池时，日历、时间及累积数据能永久保存。

广泛应用于核电站、加速器、钢铁、化工、同位素应用、工业X、γ无损探伤、放射医疗、钴源治疗、γ辐照、放射性实验室、核设施周围环境监测等领域中的工作人员进行个人安全防护监测及放射性提示。

特点:1、监测 X、γ及硬β射线。

2、仪器灵敏度高，对环境本底亦可测量3、中、英文双语操作界面。

4、剂量率和累积剂量同时测量和显示5、掉电后数据永久保存不丢失。

6、图形式液晶显示，屏幕最大。

7、功耗低，有电池欠压指示功能。

8、仪器可预置剂量率和累积剂量报警阈值29、声/光/震动三种报警方式可选技术指标：1、探测射线：γ、X 和硬β射线2、探测器：能量补偿GM管(盖格计数管)3、测量范围a、剂量当量率: 0.01～1000μSv/h (最大10mSv/h)b、累积剂量当量: 0.01μSv～500.0mSv4、能量范围：50 keV～1.5 MeV ≤±30%（对137Cs 一）5、相对固有误差: ≤±15% (137CS 1mSv/h)6、灵敏度：80 CPM /μSv/h (对于Co-60)7、报警阈值：a、剂量率：可在0.5、1.0、1.5、2.0、2.5、5.0、10.0、50.0、100.0 μSv/h任意选择b、累积剂量：0.05、0.5、1.0、2.0、5.0、10.0、20.0、50.0、100.0 mSv任意选择8、剂量率单位：μSv/h、μGy/h、mR/h9、测量显示：剂量率每秒显示,防护报警响应小于5秒10、使用环境：温度 -10℃ ~ +45℃。

χ、γ辐射剂量率监测作业指导书1 适用范围适用于III类射线装置、IV、V类放射源、非密封源工作场所和周围区域的辐射水平测量。

射线装置——III类射线装置：放射源——V类放射源：校准源、ECD、静电消除器、敷贴器等。

2 方法标准GB 18871-2002 电离辐射防护与辐射源安全基本标准HJ/T 61-2001 辐射环境监测技术规范GBZ130-2013 医用X射线诊断放射防护要求GBZ165-2012 X射线计算机断层摄影放射防护要求GBZ264-2015 车载式医用X射线诊断系统的放射防护要求DB 31/462-2009 医用X射线诊断机房卫生防护与检测评价规范GBZ117-2015 工业X射线探伤卫生防护要求GBZ 127-2002 X射线行李包检查系统卫生防护标准GBZ 14583-1993 环境地表γ辐射剂量率测定规范GBZ121-2017 后装γ源近距离治疗放射防护要求GB16351-1996 医用γ射线远距离治疗设备放射卫生防护标准3 仪器设备χ-γ辐射剂量率仪AT1123。

第一部分 III类射线装置一、医用χ射线诊断机房监测1 适用范围适用于普通χ射线机、牙科χ射线机、乳腺摄影χ射线机和数字减影血管造影χ射线机等医用诊断χ射线设备所在机房的卫生防护检测和评价。

不适用于χ射线计算机断层扫描设备（CT）机房检测和评价。

2 方法依据DB 31/462-2009 医用χ射线诊断机房卫生防护与检测评价规范GB 18871电离辐射防护与辐射源安全基本标准GBZ165-2012 X射线计算机断层摄影放射防护要求GBZ130-2013 医用X射线诊断放射防护要求GBZ165-2012 X射线计算机断层摄影放射防护要求GBZ264-2015 车载式医用X射线诊断系统的放射防护要求GB16351-1996 医用γ射线远距离治疗设备放射卫生防护标准3 监测布点3.1 控制室门和机房防护门门外0.3m离地面高度为1.3m处门的左、中、右侧3个点和上、下2个点。

股份有限公司作业指导书BH3103B型便携式X、丫剂量率仪操作规程一、概述1.1适用范围文件编号：BL/ZY HJ X第1页，共3页第X版第X次修订颁布日期：X年X月X日主要用于环境辐射X-Y空气吸收剂量率的测量，各种建筑材料的放射性检测，工业放射性辐射监测，X- 丫辐射源工作场所的剂量监测，X光机周围的剂量监测，核电站、地质矿山、医疗卫生等部门的辐射监测等。

1.2 工作原理当X-Y射线的打在闪烁体上，与之发生相互作用，闪烁体吸收带射线能量而使原子、分子的电离和激发，受激原子、分子退激时发射荧光光子，利用反射物和光导将闪烁光子尽可能多地收集到光电倍增管的光阴极上，由于光电效应，光子在光阴极上击出光电子。

光电子在光电倍增管中倍增，电子流在阳极负载上产生电信号。

再通过1-F 变换器把电流信号变成计数频率，数据采集器采单片机处理系统完成吸收剂量率大小的显示、报警以及数据传输存储、打印等功能。

二、仪器技术规格2.1 技术规格探测射线类型：X 丫射线内置探头：碘化钠量程范围：(1〜100) x 10-8Gy/h测量单位：10-8Gy/h采样时间：1〜99s能量响应：指示值的变化范围（25KeV〜3MeV）报警功能：超阈值报警固有误差：<± 10%重量：约 2.2KG股份有限公司作业指导书BH3103B型便携式X、丫剂量率仪2.2 工作环境：工作环境温度：-10C〜+40C文件编号：BL/ZY HJ X第2页，共3页第X版第X次修订颁布日期: X年X月X日工作环境相对湿度：v 90%( 40C)供电方式：电池供电,间断供电50 小时（连续使用 4 小时，至少停止使用 1 小时）或连续供电时间〉24小时三、操作步骤3.1使用前将探头和主机连接好，注意电缆插头缺口的方向；3.2开机后仪器需预热 1 分钟以上；3.3按键说明；右侧开机按钮，按一下就开机或关机•【▲】上选或数字增加键•【】下选或数字减少键【确认】确认键【取消】取消或返回键3.4 参数设置测量参数设置：采样时间（每次测量的时间，设置范围为1〜99S, —般设置为5S）、采样次数（指每组数据中重复采样的次数，设置范围为1〜99S, —般设置为1次）、测量组数（指仪器共完成的测量组数，设置的组数为1〜250组）、报警阈（仪器测量值超过设置的报警阈后蜂鸣器将发出连续的报警声音）进行设置。

xγ射线监测仪使用说明书2012年3月目录1．概述 ----------------------------------------------------------------------- ２2．主要技术指标 ----------------------------------------------------------- ２2.1 仪器正常使用条件：............................................................................ ２2.2 额定工作条件：.................................................................................... ２3．仪器功能 ----------------------------------------------------------------- ３3.1 声光报警................................................................................................ ３3.2 显示单位切换........................................................................................ ３3.3 声音报警开关........................................................................................ ３3.4 报警阈值设置........................................................................................ ３3.5 本机机号设置........................................................................................ ３3.6 RS-485通讯功能.................................................................................... ３4．操作说明 ----------------------------------------------------------------- ４4.1 主面板.................................................................................................... ４4.2 显示单位切换功能................................................................................ ５4.3 声音报警开关功能................................................................................ ６4.4 报警阈值设置........................................................................................ ６4.4.1 µGy/h报警阈值设置 ----------------------------------------------------------------------------------- ６4.4.2 mR/h报警阈值设置 ------------------------------------------------------------------------------------ ７4.4.3 报警阈值增量设置 ------------------------------------------------------------------------------------- ８4.5 本机编号设置........................................................................................ ９5．操作注意事项 ----------------------------------------------------------- ９6．仪器成套 -------------------------------------------------------------- １０7．联系方式 ---------------------------------------- 错误！未定义书签。

一、概述HY3302型便携式χ-γ剂量率仪，主要用于环境辐射χ-γ空气吸收剂量率的测量，各种建筑材料的放射性监测，工业放射性辐射监测，χ-γ辐射源工作场所的剂量监测，χ光机周围的剂量监测，核电站、地质矿山，医疗卫生等部门的辐射监测等。

该仪器工作稳定可靠，灵敏度高，能量响应及角响应好，量程范围宽，宇宙射线响应好；LCD大屏幕液晶显示，中文菜单提示操作，通过设置测量参数可实现自动测量，操作简单，使用方便；采用充电电池供电，重量轻，便于携带。

二、使用环境1环境温度：－10℃~+40℃2环境湿度：≤90%（40℃）3供电:Ni-H充电电池组供电三、技术性能1能量响应：指示值的变化范围±15%（25KeV～3MeV）2宇宙射线响应：±15%（相对于RS-111电离室）3量程范围：1～10000×10-8Gy/h4固有误差：≤±10%5角响应：≤±15%（137Cs源0~150º相对于最大响应数值）6长期稳定性：≤±7%（连续工作8小时）7温度变化范围：≤±30%（－10℃～+40℃）8应用功能：实时时钟；断电数据保存；电池电量欠压指示；剂量率超阈报警；数据查询等。

9功耗：约400mWNi-H充电电池组供电，可以间断使用50小时（连续使用4小时，至少停止使用1小时），或连续使用24小时以上。

10外形尺寸：探头φ90mm×300mm操作台200mm×155mm×60mm11重量：约2.2kg四、成套一览表1操作台1台2探头1个3五芯电缆1根4充电器1个5三角架及外包装袋1个6包装箱1个7使用说明书1本8检定证书1份五、仪器工作原理HY3302型便携式χ-γ剂量率仪主要由探头和操作台组成，用一根五芯电缆线将两部分连接。

探头包括闪烁体，光电倍增管和I-F变换器；操作台由单片机数据采集系统及处理系统、LCD显示器、键盘、串行口、高低压电源等组成。

工作文件BH-3103B型便携式x-γ剂量率仪使用操作指导书1．设备名称：BH-3103B便携式x-γ剂量率仪2.使用环境2.1环境温度：-10℃～+40℃2.2相对湿度≤90%（40℃）2.3供电：Ni-H充电电池组供电3.技术性能3.1能量相应：指示值的变化范围（25KeV～5MeV）3.2量程范围：（1～10000）×10-8Gy/h3.3应用功能：实时时钟；断电数据保存；电池电量欠压指示；剂量率超阈报警；数据查询与打印等3.4外形尺寸：探头90mm×300mm操作台200mm×155mm×60mm2．操作使用2．1按键说明：2．1．1【RESET】设置键2．1．2【▲】下选键2．1．3上选键2．1．4【←】确认键2．1．5【→】退出键2．2开机前将电池盖旋开，正确将电池装入。

2．3按下电源开关，仪器进入自检状态，自检预热后显示“请进行键操作”，按【←】键进入希沃测量状态。

如果按【▲】、剂量报警、单位换算、希沃测量、微伦测量的四个选项，点亮任一被选项后再按【←】键，即激活该被选顶。

任何状态下，按【RESET2．3．1希沃测量：进入测量状态，显示当地的辐射剂量当量的当前3秒钟的测量平均值和报警值，测量单位为微希沃/小时，报警值默认为三倍本底0.25μSv/h，当测量值超出时，仪器有报警提示。

结束测量按【→】键可返回主目录。

工作文件2．3．2微伦测量：进入测量状态，测量单位为微伦/小时，结束测量按【→】键扳回主目录。

2．3．3个报警阈值0.25μSv/h、2.5μSv/h、10μSv/h、20μSv/h，点亮需设定的报警阈值，按【←】键确认即可。

按【→】键可返回主目录。

2．3．41μSv/h=115μR/h1r=0.258nc/kg·h1r=1μR/h3．关机时按下电源开关即可。

4．工作环境：温度-10℃～+50℃，相对湿度≤98%。

5．注意事项：防震防撞；放于干燥的地方；长期不用须将电池取出；每年送计量部门检定。
