电路复习题库及答案1. 电路中电压、电流和电阻之间的关系是什么？答案：根据欧姆定律，电路中的电压（V）等于电流（I）乘以电阻（R），即V = I × R。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端并接，电流有多条路径。
3. 请解释基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
答案：基尔霍夫电流定律（KCL）指出，进入一个节点的电流总和等于离开该节点的电流总和。
基尔霍夫电压定律（KVL）指出，在一个闭合回路中，电压降的总和等于电压升的总和。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压或电流的波形相对于参考点的偏移量。
5. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）计算得出，即P = V × I。
对于交流电路，需要使用有效值（RMS）来计算，即P = V_{rms} × I_{rms}。
6. 什么是电容器，它在电路中的作用是什么？答案：电容器是一种能够存储电能的电子元件，它由两个导电板和它们之间的绝缘介质组成。
在电路中，电容器可以用于滤波、去耦、能量存储和定时。
7. 电感器在电路中的作用是什么？答案：电感器是一种能够存储磁能的电子元件，它通常由线圈构成。
在电路中，电感器可以用于滤波、阻抗匹配、能量存储和振荡电路。
8. 什么是三相电路？答案：三相电路是一种由三个相位组成的电力系统，这三个相位在时间上相互错开120度。
三相电路常用于工业和商业电力供应。
9. 如何计算电路的总阻抗？答案：电路的总阻抗（Z）可以通过各个元件的阻抗（Z1, Z2, ...）使用串联和并联阻抗公式计算得出。
对于串联电路，总阻抗等于各个阻抗之和，即 Z = Z1 + Z2 + ...。
对于并联电路，总阻抗等于各个阻抗倒数之和的倒数，即 1/Z = 1/Z1 + 1/Z2 + ...。

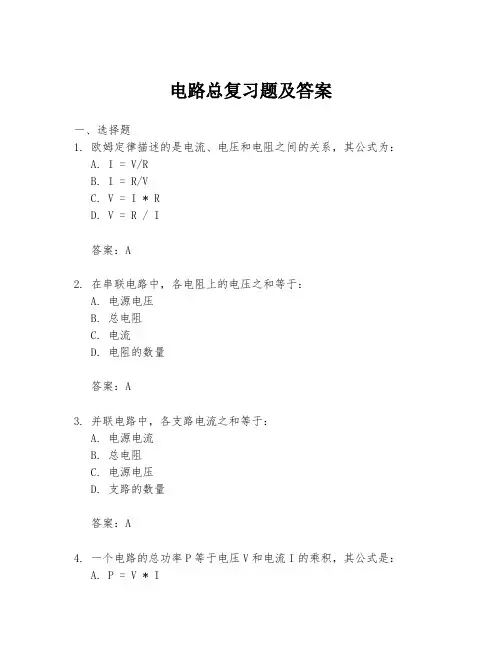

电路总复习题及答案一、选择题1. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为：A. I = V/RB. I = R/VC. V = I * RD. V = R / I答案：A2. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 总电阻C. 电流D. 电阻的数量答案：A3. 并联电路中，各支路电流之和等于：A. 电源电流B. 总电阻C. 电源电压D. 支路的数量答案：A4. 一个电路的总功率P等于电压V和电流I的乘积，其公式是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A5. 电容C的单位是：A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）答案：B二、填空题6. 当电阻R1和R2串联时，总电阻R等于________。
答案：R1 + R27. 电流通过电阻R产生的热量Q可以用公式________计算。
答案：Q = I^2 * R * t8. 电容器充电和放电的过程遵循________定律。
答案：RC时间常数9. 理想变压器的原、副线圈的电压比与它们的匝数比成________关系。
答案：正比10. 交流电的频率f与周期T的关系是________。
答案：f = 1/T三、简答题11. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在一个电路的节点上，流入节点的电流之和等于流出节点的电流之和。
12. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于零。
四、计算题13. 一个电路包含两个电阻R1 = 100Ω和R2 = 200Ω，它们串联在一个12V的电源上。
求电路中的总电阻和电流。
答案：总电阻R = R1 + R2 = 100Ω + 200Ω = 300Ω。
电流I = V / R = 12V / 300Ω = 0.04A。
14. 如果上述电路中的电阻改为并联，求电路的总电阻和电流。
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路复习题含答案解析1. 电路中，电压、电流和电阻之间的关系是什么？答案：电路中，电压（V）、电流（I）和电阻（R）之间的关系遵循欧姆定律，即 V = IR。
这意味着在电路中，两点间的电压与通过这两点的电流成正比，与这两点之间的电阻成反比。
解析：欧姆定律是电路分析中最基本的定律之一，它描述了电路中电压、电流和电阻三者之间的定量关系。
通过欧姆定律，我们可以计算出在已知其他两个量的情况下，第三个量的大小。
2. 什么是串联电路和并联电路？答案：串联电路是指电路中的元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路中的元件两端分别连接，电流有多条路径可以选择。
解析：串联电路和并联电路是电路中两种基本的连接方式。
在串联电路中，电流在电路中只有一条路径，因此所有元件上的电流相同；而在并联电路中，电流可以分流，每个分支上的电流可能不同。
3. 电路中的功率是如何计算的？答案：电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
解析：功率是描述电路中能量转换速率的物理量。
在电路中，功率的计算公式 P = VI 表明，功率的大小取决于电路中的电压和电流的大小。
这个公式适用于直流电路和交流电路。
4. 什么是交流电路中的相位？答案：交流电路中的相位是指电路中电压和电流的相位关系。
在交流电路中，电压和电流可以是同相的，也可以是不同相的。
解析：相位是交流电路中一个重要的概念，它描述了电路中电压和电流随时间变化的相对位置。
在交流电路分析中，了解电路中各个元件的相位关系对于计算电路的总电压和电流至关重要。
5. 如何计算并联电路的总电阻？答案：并联电路的总电阻（R_total）可以通过各个并联电阻的倒数之和的倒数来计算，即 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn。
解析：并联电路的总电阻计算公式表明，总电阻的倒数等于各个并联电阻倒数之和的倒数。
这个公式可以帮助我们快速计算出并联电路的总电阻，进而分析电路的特性。
电路基本知识考题
以下是电路基本知识的考题：
1. 什么是电流？
2. 什么是电压？
3. 什么是电阻？
4. 欧姆定律是什么？
5. 什么是电容器？
6. 电容器的单位是什么？
7. 什么是电感器？
8. 电感器的单位是什么？
9. 什么是交流电（AC）？
10. 什么是直流电（DC）？
答案：
1. 电流是电荷流过导体的速率。
2. 电压是电场中两点之间的电势差。
3. 电阻是导体对电流的阻碍作用。
4. 欧姆定律是指电路中电压与电流成正比，与电阻成反比。
5. 电容器是由两个平行板电极和绝缘介质组成的电子元件。
6. 电容器的单位是法拉（F）。
7. 电感器是一个储存磁能的电子元件，通常由线圈组成。
8. 电感器的单位是亨利（H）。
9. 交流电是指电流的方向不断变化的电能形式。
10. 直流电是指电流的方向保持不变的电能形式。
电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。
这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。
2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。
3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。
此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。
4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。
在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。
5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。
它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。
电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。
6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。
在谐振频率时，电路的阻抗达到最大，电流达到最小。
7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。
这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。
8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。
这个等效电路可以用来简化复杂电路的分析。
9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。
电路复习习题（带答案）教学内容电路复习习题(带答案)第⼀章电路的基本概念和基本定律1.5求图⽰电路中，A点的电位。
（a）（b）习题1.5电路解：（a）等效电路如下图所⽰：（b）等效电路如下图所⽰：1.7求图⽰电路中，开关闭合前、后A点的电位。
解：开关闭合时，等效电路如图所⽰：开关打开时，等效电路如图所⽰：1.8如图所⽰电路，求开关闭合前及闭合后的AB U 、电流1I 、2I 和3I 的⼤⼩。
1.9如图所⽰电路，电流和电压参考⽅向如图所⽰。
求下列各种情况下的功率，并说明功率的流向。
（1）V 100A,2==u i ，（2）V 120A,5=-=u i ，（3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.11求如图所⽰电路中,A 、B 、C 、D 元件的功率。
问哪个元件为电源？哪个元件为负载？哪个元件在吸收功率？哪个元件在产⽣功率？电路是否满⾜功率平衡条件？（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。
）习题1.11电路解：W I U P A A 1501-=?-= （产⽣功率）（电源） W I U P B B 501-=?= （产⽣功率）（电源） W I U P C C 1202=?= （吸收功率）（负载）W I U P D D 802=?-= （吸收功率）（负载）1.12已知⼀电烙铁铭牌上标出“25W ，220V ”。

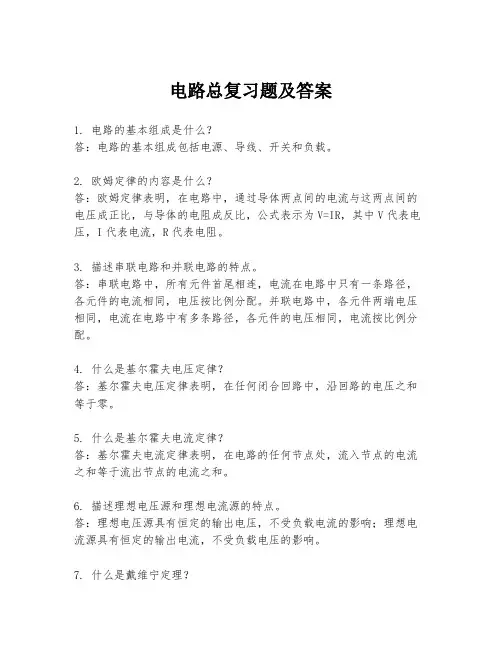

电路总复习题及答案1. 电路的基本组成是什么？答：电路的基本组成包括电源、导线、开关和负载。
2. 欧姆定律的内容是什么？答：欧姆定律表明，在电路中，通过导体两点间的电流与这两点间的电压成正比，与导体的电阻成反比，公式表示为V=IR，其中V代表电压，I代表电流，R代表电阻。
3. 描述串联电路和并联电路的特点。
答：串联电路中，所有元件首尾相连，电流在电路中只有一条路径，各元件的电流相同，电压按比例分配。
并联电路中，各元件两端电压相同，电流在电路中有多条路径，各元件的电压相同，电流按比例分配。
4. 什么是基尔霍夫电压定律？答：基尔霍夫电压定律表明，在任何闭合回路中，沿回路的电压之和等于零。
5. 什么是基尔霍夫电流定律？答：基尔霍夫电流定律表明，在电路的任何节点处，流入节点的电流之和等于流出节点的电流之和。
6. 描述理想电压源和理想电流源的特点。
答：理想电压源具有恒定的输出电压，不受负载电流的影响；理想电流源具有恒定的输出电流，不受负载电压的影响。
7. 什么是戴维宁定理？答：戴维宁定理指出，任何线性双端网络都可以用一个理想电压源和一个电阻串联来等效替代，该电压源的电压等于网络开路时的电压，电阻等于网络短路时的等效电阻。
8. 什么是叠加定理？答：叠加定理表明，对于线性电路，任何负载上的电压或电流都可以看作是各个独立电源单独作用时在该负载上产生的电压或电流的代数和。
9. 什么是诺顿定理？答：诺顿定理指出，任何线性双端网络都可以用一个理想电流源和一个电阻并联来等效替代，该电流源的电流等于网络开路时的短路电流，电阻等于网络短路时的等效电阻。
10. 描述交流电路中的相位和相位差。
答：在交流电路中，相位是指电压或电流的瞬时值随时间变化的特定状态。
相位差是指两个交流信号在时间上的差异，通常以度或弧度来表示。

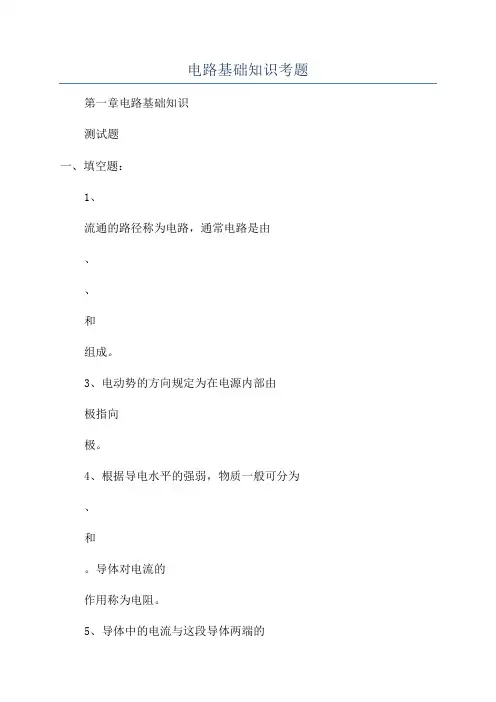

电路基础知识考题第一章电路基础知识
测试题
一、填空题：
1、
流通的路径称为电路，通常电路是由
、
、
和
组成。
3、电动势的方向规定为在电源内部由
极指向
极。
4、根据导电水平的强弱，物质一般可分为
、
和。
导体对电流的
作用称为电阻。
5、导体中的电流与这段导体两端的
成正比，与导体的
成反比。
6、全电路欧姆定律又可表述为：电源电动势等于
与
之和。
7、电路通常有
、
和
三种状态。
8、电流所做的功，简称
，用字母
表示，单位是
；电流在单位时间内所做的功，称为
，用字母
表示，单位是
9、电能的另一个单位是
，它和焦耳的换算关系为。
二、判断题：
10、功率越大的电器电流做的功越大。
（
）
11、导体的电阻永远不变。
（
）
12、电压和电位都随参考点的变化而变化。
（
）
13在短路状态下，端电压等于零。
（
）
14、负载在额定功率下的工作状态叫满载。
（
）
三、选择题：
15、制造标准电阻器的材料一定是（
）
A、高电阻率材料
B、低电阻率材料
C、高温度系数材料
D、低温度系数材料
16、导体的电阻是导体本身的一种性质，以下说法错误的是（
）
A、和导体面积有关
B、和导体长度有关
C、和环境温度无关
D、和材料性质有关
四、问答题：
17、为什么灯在深夜人静时要比在晚上七、八点钟时亮？。
精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电路复习题含答案解析一、选择题1. 欧姆定律的基本表达式是什么？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：A解析：欧姆定律描述了电压(V)、电流(I)和电阻(R)之间的关系，其基本表达式为 V = IR，其中 V 是电压，I 是电流，R 是电阻。
2. 一个电路中的总电阻为 100 欧姆，如果并联一个 50 欧姆的电阻，新的总电阻是多少？A. 25 欧姆B. 50 欧姆C. 75 欧姆D. 100 欧姆答案：B解析：并联电阻的总电阻计算公式为 1/R_total = 1/R1 + 1/R2，其中 R1 和 R2 是并联的电阻。
代入数值得 1/R_total = 1/100 +1/50 = 3/100，所以R_total = 100/3 ≈ 33.33 欧姆，但选项中没有这个数值，考虑到题目可能存在简化，正确答案应该是并联后电阻减小，所以选择 B。
二、简答题1. 什么是基尔霍夫电流定律和基尔霍夫电压定律？解析：基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律（KVL）则指出，在任何闭合电路中，沿着闭合路径的电压降之和等于电压升之和。
2. 什么是串联和并联电路？它们的基本特性是什么？解析：串联电路是指电路元件首尾相连，形成单一的电流路径。
串联电路的基本特性是总电阻等于各个电阻之和，且所有元件中的电流相同。
并联电路是指电路元件两端分别连接，形成多个电流路径。
并联电路的基本特性是总电阻的倒数等于各个电阻倒数之和，且各个元件两端的电压相同。
三、计算题1. 一个电路由两个电阻 R1 = 200 欧姆和 R2 = 300 欧姆串联组成，求电路的总电阻。
解析：串联电路的总电阻等于各个电阻之和。
因此，总电阻R_total = R1 + R2 = 200 + 300 = 500 欧姆。
2. 如果上述电路两端加上 12V 的电压，求通过 R1 的电流。
电路基础复习题电路基础复习题电路是电子学的基础，掌握电路基础知识对于学习电子学非常重要。
下面是一些电路基础复习题，帮助大家巩固和回顾电路的基本概念和原理。
题目一：串联电路和并联电路a) 串联电路和并联电路有什么区别？b) 如果在一个并联电路中，其中一个电阻损坏了，会对电路的总电阻产生什么影响？题目二：欧姆定律a) 什么是欧姆定律？b) 欧姆定律的公式是什么？请说明每个符号的含义。
题目三：电压、电流和电阻的关系a) 电压、电流和电阻之间有什么关系？请用公式表示。
b) 如果一个电路中的电压保持不变，电阻增加，那么电流会发生什么变化？题目四：电路中的功率a) 什么是功率？b) 电路中的功率公式是什么？请说明每个符号的含义。
题目五：电路中的电源a) 什么是电源？b) 请列举几种常见的电源类型，并简要介绍它们的特点。
题目六：电路中的电容和电感a) 什么是电容和电感？b) 电容和电感在电路中起到什么作用？题目七：直流电路和交流电路a) 直流电路和交流电路有什么区别？b) 请列举几个常见的直流电器和交流电器。
题目八：电路中的开关a) 什么是电路中的开关？b) 请说明常见的开关类型，并简要介绍它们的特点。
题目九：电路中的稳压器a) 什么是稳压器？b) 稳压器在电路中起到什么作用？请说明常见的稳压器类型。
题目十：电路中的放大器a) 什么是放大器？b) 放大器在电路中起到什么作用？请说明常见的放大器类型。
以上是一些电路基础复习题，希望能够帮助大家回顾和巩固电路的基本概念和原理。
电路是电子学的基础，掌握电路基础知识对于学习电子学和工程学科非常重要。
希望大家通过复习和练习，能够更好地理解和应用电路知识，为将来的学习和工作打下坚实的基础。
《电路分析基础》课程综合复习资料一、单选题1.一电阻R上u，i参考方向不一致，令u=-10V，消耗功率为0.5W，则电阻R为（）。
A．200ΩB．-200ΩC．100ΩD．-100Ω答案:A2.两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）。
A．10VB．20VC．30VD．40V答案：B3.已知接成Y形的三个电阻都是30Ω，则等效三角形的三个电阻阻值为（）。
A．全是10ΩB．两个30Ω一个90ΩC．全是90ΩD．全是30Ω答案：C4.电流i的值是（）。
A．1AB．1.5AC．0.5AD．2A答案：C5.有功功率的单位是（）。
A．WB．VARC．AD．V·A答案：A6.当电阻R上的u，i参考方向为非关联时，欧姆定律的表达式应为（）。
A．U=RiB．U=-RiC．U=R丨i丨D．以上都不正确答案：B7.一阶RC电路的时间常数是（），一阶RL电路的时间常数是（）。
A．R/C，RLB．RC，L/RC．C/R，RLD．RC，R/L答案：B8.某一电路中，为含源一端口网络的等效电阻，为开路电压，为短路电流，在（）条件下不存在诺顿等效电路。
A．为无限大而为有限制B．和都为有限值C．为有限值，为有限值D．为0，为有限值答案：D9.要求某一含源网络的等效电阻时，需要将所有的独立电源（）处理。
A．都化为电流源B．都化为电压源C．不做改变D．置零答案：D10.某一电路的独立电压源为Us，串联电阻为，可以转换为电流源=（）和电阻（）联电路。
，并联，串联C．，并联D．，串联答案：A11.RC一阶电路的零状态响应，u C按指数规律（），i C按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：A12.RL一阶电路的零状态响应，u L按指数规律（），i L按指数规律（）。
A．上升，衰减B．上升，上升C．衰减，上升D．衰减，衰减答案：D13.在将复数F=α+jβ转化为极坐标形式F=|F|∠θ时，其中θ取决于（）。
11级电路总复习题一、判断1．电路中没有电压的地方就没有电流，没有电流的地方也就没有电压。
（Х）2．当欧姆定律写成U=－RI时，电压参考方向与电流参考方向为非关联参考方向。
（√）3．叠加定理既可以用于计算电路中的电流和电压，也可以用于计算功率。
（Х）4．电阻的串联实现分压，电阻的并联实现分流。
（√）5．两种电源模型等效时，Is的参考方向与Us从负极指向正极的方向一致。
（√）6．两种电源模型等效时对电源内部及内部功率是不等效的（√）。
7．理想电压源与理想电流源之间可以等效变换。
（Х）8．等效变换过程中，待求量的所在支路不能参与等效。
（√）9．一个电路的等效电路有且仅有一个。
（Х）10．电压源供电时的功率为P=-IU。
（ X ）11．选择不同的参考点，电路中各点的电位将变化（√）12．电路中两点间的电压与参考点有关。
（Х）13．在直流电路中，电容元件相当于短路。
（Х）14．在换路的一瞬间，电容上的电压和电流等都不能跃变。
（Х）15．在换路瞬时，电感两端电压不能突变。
（Х ）16．几个电容并联，总电容是越并越大。
（√ ）17．几个电容串联，总电容是越串越大。
（Х ）18．一阶电路的三要素为：初始值、瞬态值、时间常数。
（ Х）19．正弦交流电流是交流电流中的一种。
（√ ）20． 电感元件两端的电压大小与电流的变化率成正比。
（√ ）21．无功功率的单位是V.A 。
（ Х ）22．有一正弦电流 i= -14.12sin(314t+450)A, 其初相为450（Х ） 23．V 314sin 22201t u =的相位超前V )45628sin(3112︒-=t u 45°。
（Х ）24、两个正弦量的初相之差就为两者的相位差。
（ Х ）25、正弦量可以用相量来表示，因此相量等于正弦量。
（Х ） 26、交流电的有效值是它的幅值的0.707倍。
（ Х ）27、万用表的电压档测出的电压值是交流电压的最大值。
高职计算机电路复习题一一、填空题1、根据导电的程度，物质可分为导体、绝缘体和半导体。
2、半导体的导电性能具有两个显著特点是敏感性和掺杂性。
3、半导体按导电类型可分为 P型半导体和 N型半导体。
4、带有一定电量且能在电场力作用自由运动称为载流子。
5、物体的导电能力取决于该物体内载流子的浓度和运动速度。
6、半导体的重要特点是自由电子和空穴同时参加导电。
7、N型半导体是在本征半导体中加入微量的五价元素，它的多数载流子是自由电子，少数载流子是空穴，产生的电流主要是电子流。
8、P型半导体是在本征半导体中加入微量的三价元素，它的多数载流子是空穴，少数载流子是自由电子，产生的电流主要是空穴电流。
9、PN结的最基本的性质是单向导电性性。
10、反向连接：PN结的外加电源正极接 N型区，负极接 P区11、正向连接：PN结的外加电源正极接型区，负极接区12、二极管是具有单向导电性性的两极器件。
13、PN结的单向导电性：（1）当PN结两端加上正向电压时，PN结处于导通状态。
此时形成正向的电流，呈现的电阻阻值小。
（2）当PN结两端加上反向电压时，PN结处于截止状态。
此时形成反向的电流，呈现的电阻阻值较大。
14、P型半导体上引出的电极叫正极或阳极，用符号“+”表示。
15、N型半导体上引出的电极叫负极或阴极，用符号“-”表示。
16、二极管的符号是。
17、二极管按材料分锗二极管、硅二极按结构分点接触型二极管、面接触型二极管。
18、点接触型二极管由于PN结的面积很小，故适用于高频信号的检波，适合微小电流的整流及脉冲电路。
19、面接触型二极管由于PN结的面积大，能承受较大的电流，适用于整流，不适用于高频电路。
20、二极管的伏安特性，是指加到二极管两端的电压与流过二极管的电流之间的关系曲线。
21、二极管的伏安特性：（1）正向特性：a、分两个区分别是导通区、死区。
b、死区：外加正向电压很小时，正向电流很小，二极管表现出有较大的电阻，我们把这个基本截止状态的区域称为“死区”。
11级电路总复习题一、判断1．电路中没有电压的地方就没有电流，没有电流的地方也就没有电压。
（Х）2．当欧姆定律写成U=－RI时，电压参考方向与电流参考方向为非关联参考方向。
（√）3．叠加定理既可以用于计算电路中的电流和电压，也可以用于计算功率。
（Х）4．电阻的串联实现分压，电阻的并联实现分流。
（√）5．两种电源模型等效时，Is的参考方向与Us从负极指向正极的方向一致。
（√）6．两种电源模型等效时对电源内部及内部功率是不等效的（√）。
7．理想电压源与理想电流源之间可以等效变换。
（Х）8．等效变换过程中，待求量的所在支路不能参与等效。
（√）9．一个电路的等效电路有且仅有一个。
（Х）10．电压源供电时的功率为P=-IU。
（ X ）11．选择不同的参考点，电路中各点的电位将变化（√）12．电路中两点间的电压与参考点有关。
（Х）13．在直流电路中，电容元件相当于短路。
（Х）14．在换路的一瞬间，电容上的电压和电流等都不能跃变。
（Х）15．在换路瞬时，电感两端电压不能突变。
（Х）16．几个电容并联，总电容是越并越大。
（√）17．几个电容串联，总电容是越串越大。
（Х）18．一阶电路的三要素为：初始值、瞬态值、时间常数。
（ Х）19．正弦交流电流是交流电流中的一种。
（√ ）20． 电感元件两端的电压大小与电流的变化率成正比。
（√ ）21．无功功率的单位是V.A 。
（ Х ）22．有一正弦电流 i= -14.12sin(314t+450)A, 其初相为450（Х ） 23．V 314sin 22201t u =的相位超前V )45628sin(3112︒-=t u 45°。
（Х ）24、两个正弦量的初相之差就为两者的相位差。
（ Х ）25、正弦量可以用相量来表示，因此相量等于正弦量。
（Х ） 26、交流电的有效值是它的幅值的0.707倍。
（ Х ）27、万用表的电压档测出的电压值是交流电压的最大值。
（Х ）28、电容元件电压相位超前于电流π/2 rad 。
（ Х ）29．在RLC 串联电路中，公式 C L R U U U U ++= 是正确的。
（Х ）30、有功功率加无功功率不等于视在功率。
（√ ） 31、串联电路的总电压相位超前电流时，电路一定呈感性。
（ √ ）32、电阻电感相并联，I R =3A ，I L =4A ，则总电流等于5A 。
（√ ）33、正弦电流通过串联的两个元件时，若U 1=10V, U 2=15V, 则总电压U= U 1+ U 2=25V 。
（Х ）34、电容元件上的电流、电压方向为关联参考方向时其伏安特性为i=Cdu/dt 。
（ √ ）35、交流电路中负载获得最大功率的条件是负载阻抗等于电源内阻抗。
（ Х ）36、任何一个线性二端网络对外电路来说都可以用一个等效的电压源与电阻串联模型代替。
（√）37、三相四线制供电系统的中性线上可以接入熔断器和开关。
（Х）38、对称负载联结时用三相四线制，中线电流等于3倍线电流。
（Х）39、正弦交流电流i1=3sin(100t+60°)A和i2=4sin(300t+30°)A的相位关系是i1超i2 30°。
（Х）40、提高功率因数的常用方法就是在感性负载两端并联电容器（√）41、当电感元件两端的电压为零时，其储能一定为零。
（Х）42、提高功率因数，可使负载中的电流减小，因此电源利用率提高。
（Х）43、感性电路即是电路中只含电阻和电感的电路。
（Х）44、提高功率因数是指提高电源或整个电路的功率因数。
（√）二、填空1、对某一元件而言，其关联参考方向是指电压的参考方向与电流的参考方向_一致_____时的情形，其消耗的功率P=__UI___________。
2、电源电动势是8伏，内阻是2欧，当外电路短路时，电路中的电流为___4____A, 当外电路开路时，端电压为 8__ V。
3、实际电源的电压源模型是_理想电压源__和__电阻_______串联。
4、在直流电路中，电容相当于_开路_______，电感相当于__短路___。
5、一段有源支路如图(a)所示，AB两端的电压U AB为-2V。
(a) (b)6、(b)图示电路2Ω电阻两端的电压大小为 5V 其中电流大小为__2.5A_____。
7、正弦交流电的三要素是指正弦量的幅值、频率和初相位。
8、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 7.07V ；有效值是__5A __ __；角频率是 314 弧度 ；频率是 50 Hz ；周期是 0.02 S ；随时间的变化进程相位是)30314(︒-t ；初相是 -300 .9、实际电表交流指示值和我们实验的交流测量值，都是交流电的 有效值 值。
工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效值 值，此值与交流电最大值的数量关系为： 7.07倍 。
10、交流电路中 u=sin(100πt+300 )v, i=2sin(100πt+600)A,则电压 _（超前\滞后）电流（300\900）。
11、R 、L 、C 串联电路中，电路复阻抗虚部大于零时，电路呈 感 性；若复阻抗虚部小于零时，电路呈 容 性；当电路复阻抗的虚部等于零时，电路呈 电阻 性，12、R 、L 、C 并联电路中，测得电阻上通过的电流为3A ，电感上通过的电流为8A ，电容元件上通过的电流是4A ，总电流是 5 A ，电路呈 感 性。
13、RLC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为__5 _A 。
14、有一RLC 串联电路，已知R=X L =X C =5Ω，端电压U=10V ，则I= 2A 15、已知一正弦交流电流的解析式为i=10sin(314t-600)A,则正弦电流的频率为_______,周期T 为 __________。
初相___________电流的有效值__________用交流电流表测量读数为____________。
16、正弦电流电路中，频率越高则感抗_越大______，而容抗则___越小___。
17、若ϕ为电压电流的相位差，则正弦交流电路的功率因数为____cos ϕ___ 。
18、已知i =10cos(100t-300)A ，u =5sin(100t-600)A,则相位差为1200 ， 且i 超前 u 。
19、已知交流电路电压100U=&/ 30°V ，电流2I =&/ -60°A ，该电路负载性质为 感性 电路。
三、选择1、如图1-1所示电路中，U s =3V ，I s =1A ，R=1?; 则电流源的功率（D ）A 、1WB 、-1WC 、4WD 、-4W图1-12、图1-2电路中，当开关闭合后，电流表的读数将 （ C ）A 、减小B 、增大C 、不变D 、不定图1-2 图1-33、已知R 1=10?，R 2=5?；求图1-3 等效电阻R= （ B ）A 、5?B 、6?C 、20/3?D 、40/3? 4、额定值为1W 10Ω的电阻器使用时通过电流的限额是 。
（ C ）5、如图1-4所示电路，B 点的电位为 （ B ）A.1VB.3VC.4VD.6V图1- 4 图1-5 图1-66、如图1-5所示的电路中，正确的表达式是（ B ）A.E=-U+IR 0B. E=U+IR 0C. E=U-IR 0D. E=-U-IR 07、如图1-6所示电路中R 的值为（ C ）A.2ΩB.3ΩC.4ΩD.5Ω8、关于RLC 串联电路，下列正确的表达式是（ C ）A 、U=U R +U L +U C ；B 、Z=()22C L X X R -+；C 、u=u R +u L +u C ;D 、I=U/Z9、“220V ，100W ”的白炽灯在110V 的电压下工作，则 （ C ）A 、 灯泡的电阻不变，功率不变；B 、 灯泡的电流减小，功率不变；C 、 灯泡的电阻仍为484Ω，功率减小为25W ；10、通常交流仪表测量的交流电流、电压值是 （ B ）a 、平均值b 、有效值c 、幅值11、下列各式正确的是 （ C ）a 、I=30e ﹣30°Ab 、U=（3－j4）Vc 、u=5Sin （ωt －20°）12、正弦交流电路的视在功率S 、有功功率P 与无功功率Q 的关系为 （ C ）a 、S=P+Q L —Q Cb 、S 2=P 2+Q L 2—Q C 2c 、S 2=P 2+（Q L —Q C ）213、提高供电电路的功率因数的意义有下列几种说法，其中正确的是（ C ）a 、减少了用电设备中无用的无功功率b 、减少了用电设备的有功功率，提高了电源设备的容量c 、可以节省电能14、已知元件的复数阻抗为Z=（3—j4）Ω，可知其为 （ B ） a 、电感性 b 、电容性 c 、电阻性15、正弦电压u(t)=50sin(314t+60o)V,则该正弦电压的周期T 为（C ）A.314秒B.50秒秒 D.1/314秒16、用电表测量市电电网电压为210伏，该电压的振幅值为( B )伏，它的变化周期为( )．A ．220，50HzB ．210√2，20msC 220，314rad ／s17、某正弦交流电压u 的初相位为45°，在t=0时u=220V ，则u 的有效值为( A )A.220VB.380VC.144VD.155V18、正弦电压)sin(ϕω+=t U u m ，其正确的相量表示式为（ B ）。
A 、ϕj Ue U 2=& B 、ϕj Ue U =& C 、)(ϕω+=t j Ue U & 19、电容元件的电压与电流关系的相量表达式为（ C ）。
A 、C j U I C ω&&=B 、C U j I Cω&&= C 、U C j I C &&ω= 20、6.已知一交流电路的电压100U=&/ 30° V ，电流2I =&/ -60° A ，该电路负载的性质为（ A ）A.纯电感电路B.纯电容电器C.（阻）感性电路D.（阻）容性电路21、ＸL ＝５Ω的电感元件，施加)60sin(10o t u +=ωＶ的正弦电压，则通过电感元件的电流相量为（ C ）。
A 、A I O 6050∠=&B 、A I O 15022∠=&C 、A I O302-∠=&22、在正弦电流电路中，两元件串联后，总电压与分电压的关系为（ C ）。
A 、总电压大于分电压B 、总电压小于分电压C 、不确定23、在RLC 串联电路中，当X L =X C 时，电流与总电压的相位关系是（ C ）。
