数控技术试卷2008《数控技术》试题A

数控技术试题及答案一、单选题（每题2分，共20分）1. 数控机床中，G代码用于表示：A. 速度B. 坐标C. 程序段D. 进给率答案：C2. 以下哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 传动系统D. 液压系统答案：D3. 数控编程中，绝对编程和增量编程的主要区别在于：A. 坐标系B. 程序段C. 进给速度D. 刀具类型答案：A4. 在数控加工中，刀具半径补偿的作用是：A. 提高加工精度B. 减少刀具磨损C. 增加加工速度D. 降低噪音答案：A5. 以下哪个不是数控机床的坐标轴？A. X轴B. Y轴C. Z轴D. R轴答案：D6. 数控机床的伺服系统主要控制的是：A. 刀具B. 工件C. 机床主轴D. 机床移动部件答案：D7. 在数控加工中，刀具路径的正确性主要取决于：A. 刀具类型B. 刀具寿命C. 刀具路径规划D. 刀具尺寸答案：C8. 数控机床的润滑系统的主要作用是：A. 减少摩擦B. 增加速度C. 减少噪音D. 提高精度答案：A9. 以下哪个不是数控编程的步骤？A. 工艺分析B. 编写程序C. 调试程序D. 机床操作答案：D10. 数控机床的控制系统通常由以下哪些部分组成？A. 硬件B. 软件C. 操作面板D. 所有选项答案：D二、判断题（每题1分，共10分）1. 数控机床的编程语言只有G代码和M代码。

（错误）2. 数控机床的精度主要取决于机床的制造精度。

（正确）3. 数控机床的刀具寿命与加工速度无关。

（错误）4. 数控机床的润滑系统可以提高机床的工作效率。

（正确）5. 数控机床的伺服系统不需要维护。

（错误）6. 数控机床的控制系统只负责接收指令。

（错误）7. 数控机床的坐标轴都是直线轴。

（错误）8. 数控机床的刀具半径补偿可以自动完成。

（正确）9. 数控机床的传动系统只包括齿轮和皮带。

（错误）10. 数控机床的调试程序是编程的最后步骤。

（正确）三、简答题（每题5分，共20分）1. 简述数控机床的工作原理。

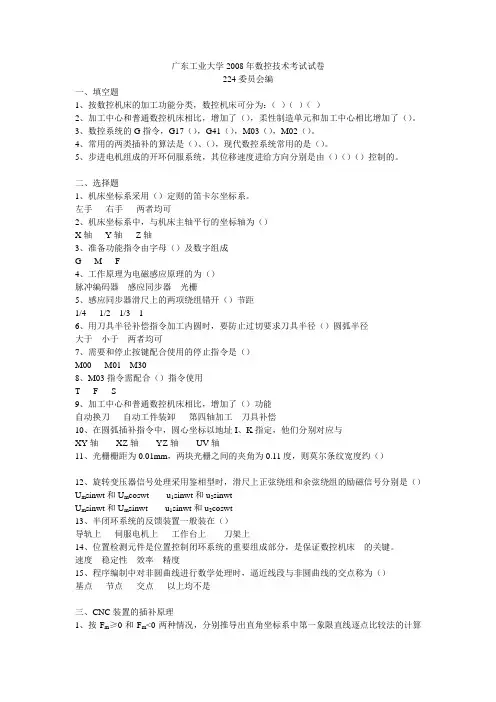

广东工业大学2008年数控技术考试试卷224委员会编一、填空题1、按数控机床的加工功能分类，数控机床可分为：（）（）（）2、加工中心和普通数控机床相比，增加了（），柔性制造单元和加工中心相比增加了（）。

3、数控系统的G指令，G17（），G41（），M03（），M02（）。

4、常用的两类插补的算法是（）、（），现代数控系统常用的是（）。

5、步进电机组成的开环伺服系统，其位移速度进给方向分别是由（）（）（）控制的。

二、选择题1、机床坐标系采用（）定则的笛卡尔坐标系。

左手右手两者均可2、机床坐标系中，与机床主轴平行的坐标轴为（）X轴Y轴Z轴3、准备功能指令由字母（）及数字组成G M F4、工作原理为电磁感应原理的为（）脉冲编码器感应同步器光栅5、感应同步器滑尺上的两项绕组错开（）节距1/4 1/2 1/3 16、用刀具半径补偿指令加工内圆时，要防止过切要求刀具半径（）圆弧半径大于小于两者均可7、需要和停止按键配合使用的停止指令是（）M00 M01 M308、M03指令需配合（）指令使用T F S9、加工中心和普通数控机床相比，增加了（）功能自动换刀自动工件装卸第四轴加工刀具补偿10、在圆弧插补指令中，圆心坐标以地址I、K指定，他们分别对应与XY轴XZ轴YZ轴UV轴11、光栅栅距为0.01mm，两块光栅之间的夹角为0.11度，则莫尔条纹宽度约（）12、旋转变压器信号处理采用鉴相型时，滑尺上正弦绕组和余弦绕组的励磁信号分别是（）U m sinwt和U m coswt u1sinwt和u2sinwtU m sinwt和U m sinwt u1sinwt和u2coswt13、半闭环系统的反馈装置一般装在（）导轨上伺服电机上工作台上刀架上14、位置检测元件是位置控制闭环系统的重要组成部分，是保证数控机床的关键。

速度稳定性效率精度15、程序编制中对非圆曲线进行数学处理时，逼近线段与非圆曲线的交点称为（）基点节点交点以上均不是三、CNC装置的插补原理1、按F m≥0和F m<0两种情况，分别推导出直角坐标系中第一象限直线逐点比较法的计算公式F m+1。

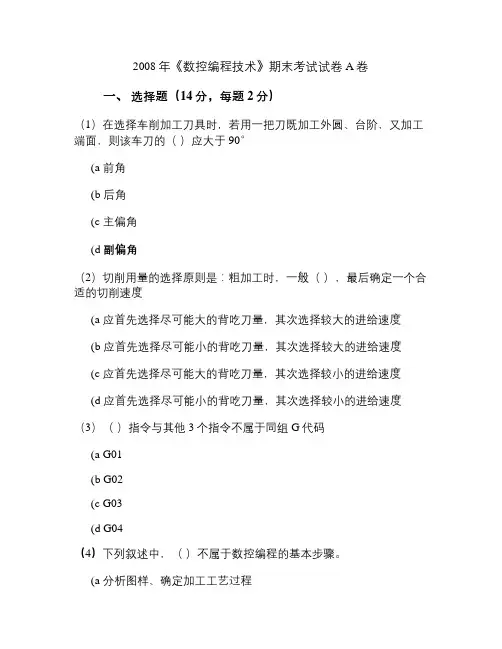

2008年《数控编程技术》期末考试试卷A卷一、选择题（14分，每题2分）（1）在选择车削加工刀具时，若用一把刀既加工外圆、台阶，又加工端面，则该车刀的（）应大于90°(a 前角(b 后角(c 主偏角(d 副偏角（2）切削用量的选择原则是：粗加工时，一般（），最后确定一个合适的切削速度(a 应首先选择尽可能大的背吃刀量，其次选择较大的进给速度(b 应首先选择尽可能小的背吃刀量，其次选择较大的进给速度(c 应首先选择尽可能大的背吃刀量，其次选择较小的进给速度(d 应首先选择尽可能小的背吃刀量，其次选择较小的进给速度（3）（）指令与其他3个指令不属于同组G代码(a G01(b G02(c G03(d G04（4）下列叙述中，（）不属于数控编程的基本步骤。

(a 分析图样、确定加工工艺过程(b 数值计算(c 编写零件加工程序单(d 确定机床坐标系（5）程序校验与首件试切的作用是（）(a 检查机床是否正常(b 提高加工质量(c 检验参数是否正确(d 检验程序是否正确及零件的加工精度是否满足图纸要求（6）数控编程时，应首先设定（）(a 机床原点(b 工件坐标系(c 机床坐标系(d 固定参考点（7）程序结束，并返回到起始位置的指令是（）(a M00(b M01(c M02(d M30二、判断题（10分，每题2分）（1）G91、G92都是模态的G代码（）（2）M功能不能编程变化量（如尺寸、进给速度、主轴转速等），只能控制开关量（如冷却液开、关，主轴正、反转，程序结束等）（）（3）用M02和M30作为程序结束语句的效果是相同的（）（4）在平面内任意两点间的移动，用G00与用G01编程的刀具实际运动轨迹相同，只是运动速度的快慢不同（）（5）G00指令下的移动速度可以由F代码改变（）三、计算题（16分）计算上图所示零件的各基点坐标，并将结果填入表中X ZABCDEFGH四、编程题（60分，每题20分）1、用华中数控系统的格式编写下图所示零件的加工程序2、用华中数控系统的格式编写下图所示零件的加工程序3、用华中数控系统的格式编写下图所示零件的加工程序。

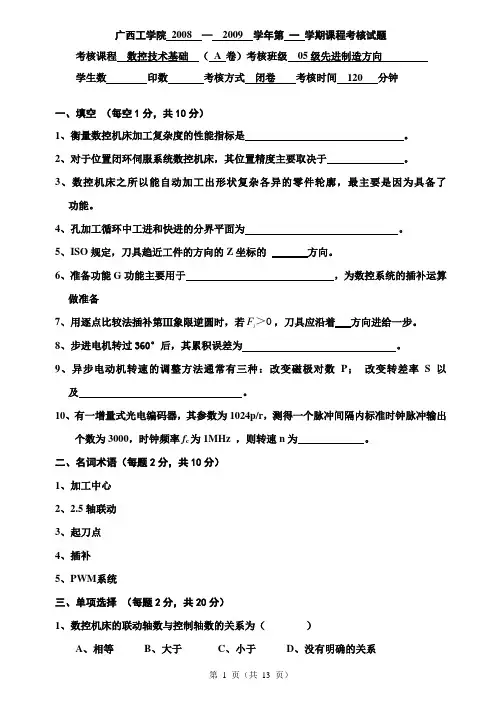

广西工学院2008 —2009 学年第一学期课程考核试题考核课程数控技术基础（A卷）考核班级05级先进制造方向学生数印数考核方式闭卷考核时间120 分钟一、填空（每空1分，共10分）1、衡量数控机床加工复杂度的性能指标是。

2、对于位置闭环伺服系统数控机床，其位置精度主要取决于。

3、数控机床之所以能自动加工出形状复杂各异的零件轮廓，最主要是因为具备了功能。

4、孔加工循环中工进和快进的分界平面为。

5、ISO规定，刀具趋近工件的方向的Z坐标的方向。

6、准备功能G功能主要用于，为数控系统的插补运算做准备7、用逐点比较法插补第Ⅲ象限逆圆时，若0F，刀具应沿着方向进给一步。

＞i8、步进电机转过360°后，其累积误差为。

9、异步电动机转速的调整方法通常有三种：改变磁极对数P；改变转差率S以及。

10、有一增量式光电编码器，其参数为1024p/r，测得一个脉冲间隔内标准时钟脉冲输出个数为3000，时钟频率f c为1MHz ，则转速n为。

二、名词术语（每题2分，共10分）1、加工中心2、2.5轴联动3、起刀点4、插补5、PWM系统三、单项选择（每题2分，共20分）1、数控机床的联动轴数与控制轴数的关系为（）A、相等B、大于C、小于D、没有明确的关系2、加工平面任意直线应采用（）A、点位控制数控机床B、直线控制数控机床C、轮廓控制数控机床D、闭环控制数控机床3、圆弧插补段程序中，若采用圆弧半径R编程时，从起始点到终点存在两条圆弧线段，当（）时，用-R表示圆弧半径。

A、圆弧圆心角小于或等于180°B、圆弧圆心角大于或等于180C、圆弧圆心角小于180°D、圆弧圆心角大于180°4、在编程序时以主轴的端部为编程参考点，刀具安装在主轴上后，测得刀尖到主轴端部的距离为100mm，用G92设定主轴端面为Z轴的坐标原点，测得主轴端面距工件表面距离为250mm，采用G44指令补偿刀具长度，存放在H地址中偏置量为（）A、100mmB、-100mmC、150mmD、-150mm5、程序编制中首件试切的作用是检验（）。

A、曲线插补B、直线插补C、刀具半径补偿 D.以上说法都不对4、执行下列程序后，G98 G81 R3 Z-5 F50，钻孔深度是（）。

A、5mmB、3mmC、8mmD、2mm5、下列数控车床使用地址符的可变程序段格式中，写法错误的是（）。

A、G01 X120 W80 F0.15 S500 M08B、G90 G00 U20 Z-30 M03C、G02 X60 Z-80 P70 Q-60 H01 F0.2D、G01 X50 R10 F0.26、加工中心编程与数控铣床编程的主要区别________A、指令格式；B、换刀程序；C、宏程序；D、指令功能。

7、在XY平面上，某圆弧圆心为(0，0)，半径为80，如果需要刀具从(80,0)沿该圆弧到达(0,80)点程序指令为：__________。

A、G02 XO Y80 I80 J0 F300B、G03 XO Y80 I-80 J0 F300C、G02 X8O Y0 J80 J0 F300D、G03 X80 Y0 J-80 J0 F3008、在FANUC系统中，()指令是精加工循环指令，用于G71、G72、G73加工后的精加工。

A、G67B、G68C、G69D、G709.机床数控系统是一种( )A.速度控制系统B.电流控制系统C.位置控制系统D.压力控制系统10.在同一条螺旋线上，相邻两螺牙对应点在中径上的轴向距离称为（）A..导程B.螺距C.节距D.基本导程三、判断题（每题1分，共20分）（）1、数控铣床属于点位控制型机床。

（）2、FMC是柔性制造系统的缩写。

（）3、车削螺纹时必须使用恒线速度控制功能。

（）4、数控机床的原点是一个不固定的点，用户可随意修改。

（）5、在设计数控加工的工艺路线时应优先考虑使走刀路线最短。

（）6、使用G50指令设定工件坐标系时，工件坐标系原点因刀位点位置不同而不同。

（）7、G81可用于深孔加工。

（）8、G92指令一般放在程序第一段，该指令不引起机床动作。

数控技术考试试题一、选择题1. 数控技术的全称是什么？A. 数字控制技术B. 数学控制技术C. 数字化控制技术D. 数学化控制技术2. 下列哪个设备不是数控机床的组成部分？A. 伺服电机B. 计算机数控系统C. 液压系统D. 手动操作杆3. 以下哪种材料不适合用于数控加工？A. 铸铁B. 铝合金C. 木材D. 陶瓷4. 数控编程中，G代码用于表示什么？A. 辅助功能B. 准备功能C. 几何参数D. 主轴转速5. 在数控加工中，刀具半径补偿的目的是？A. 提高加工速度B. 延长刀具寿命C. 保证加工精度D. 降低加工成本二、填空题1. 请简述数控机床的工作原理：数控机床通过________系统接收到加工程序，然后通过________和________的配合，实现对工件的精确加工。

2. 数控机床的坐标轴通常包括三个基本轴，分别是________、________和________。

3. 在数控加工中，刀具路径的生成依赖于________和________的设置。

4. 为了提高加工效率，数控机床常采用________和________两种方式进行切削。

5. 数控编程中，M代码主要用于控制机床的________和________。

三、判断题1. 数控机床可以实现对复杂形状零件的高精度加工。

（）2. 数控技术只适用于金属切削加工。

（）3. 数控编程中的绝对编程方式是指刀具路径的坐标值以固定点为参考。

（）4. 数控机床的加工精度主要取决于机床本身的精度和刀具的质量。

（）5. 数控加工中，刀具补偿只包括刀具半径补偿，不包括刀具长度补偿。

（）四、简答题1. 请简述数控技术的发展历史及其在现代制造业中的重要性。

2. 描述数控机床的一般结构和工作原理。

3. 说明数控编程的基本原则和步骤。

4. 讨论数控加工中如何选择合适的刀具和切削参数。

5. 分析数控机床维护和故障排除的基本方法。

五、论述题1. 探讨数控技术在提高生产效率和产品质量方面的作用。

学期：08年春季学期考试科目：机床数控技术及应用考试形式：闭（A）1．数控机床主要由机床主体、数控装置和伺服系统三大部分组成。

1.矢量变换控制法的应用使交流电动机变频调速后的机械特性和动态性能足以和直流电机相媲美。

2.PLC具有响应快、性能可靠、易于使用、编程和修改程序并可直接控制机床电气等特点，现已广泛用于数控机床的辅助控制装置。

3．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等。

4.一般数控加工的程序的编制分为三个阶段完成，即工艺处理、数学处理和程序调试。

4．编程时的数值计算，主要是计算零件的节点和基点的坐标。

直线段和圆弧段的交点和切点是基点，逼近直线段和圆弧小段轮廓曲线的交点和切点是节点。

5.位置检测元件可分为两类，常见的光栅尺和直线感应同步器属于直接测量元件，光电编码器和旋转变压器属于间接测量元件。

6.数控加工中心的主轴部件上设有准停装置，又称主轴定位功能。

它是自动换刀所必须的功能。

可分为机械准停和电气准停。

6.进给伺服系统实际上是一种高精度的位置跟踪与定位系统。

7.数控机床上导轨形式主要有滑动导轨、滚动导轨和静压导轨。

8．数控机床是按数字信号形式控制的，每一脉冲使机床移动部件产生的位移称为脉冲当量。

8.位置检测系统所能测量到的最小位移量称为分辨率。

二、选择题（共30分，每小题2分）1．对刀操作是用来确定（ B ）原点在机床坐标系中的位置的。

A、机床坐标B、工件坐标C、编程坐标D、相对坐标1．数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，总是采用（ B ）的原则来编写程序的。

A 刀具固定不动、工件移动B 工件固定不动、刀具移动C 根据机床实际移动情况决定D . A或B2. “CNC”的含义是（ B ）。

A．数字控制 B. 计算机数字控制 C.网络控制2. 用于控制主轴的启停、换向、切削液启停、刀库选换刀、液压夹紧和松开等的接口是（ B ）。

数控机床技术考试试卷A卷（附答案）一、填空题（每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

（）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

（）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

（）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

（）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

（）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

（）9、M08指令功能在程序段运动结束后开始。

数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。

答案：工件坐标系的选择。

2. 在数控编程中，数控系统根据刀具直径自动生成_______码。

答案：刀具半径补偿。

3. 数控机床的主轴转速通常用_______来表示。

答案：r/min。

4. 用于在数控机床上进行圆弧插补的编程指令是_______。

答案：G02和G03。

5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。

答案：工件的固定点。

（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。

答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。

而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。

2. 数控机床的刀具半径补偿有何作用？请举例说明。

答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。

通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。

《数控机床》期末考试试题答案一、填空：（分10分，每空0.5）1、数控机床标准的坐标系采用右手笛卡儿坐标系，围绕x、y、z各轴的回转运动及其正方向分别用右手螺旋定则判定。

2、G代码是准备功能指令，M代码是辅助功能指令。

3、数控编程时，坐标值采用两种编程方法，一种是绝对坐标，另一种是相对（增量）坐标。

4.数控机床用的PLC有独立型和内装型两类。

5、脉宽调制（PWM）是利用调节脉冲波型的占空比来改变输出电压的平均值。

6、数控机床刀具补偿有长度补偿和半径补偿两种。

7、按CNC系统所使用的CPU结构来分，CNC系统硬件结构分为两种，分别为单CPU、多CPU两种8．FMS字母含义柔性制造系统，CIMS字母含义计算机集成制造系统。

9．数控机床主要由程序载体、数控装置、伺服系统和测量反馈装置、机床主体、辅助装置五部分所组成。

二、判断题（5分，每题1分）1、数控机床适用于单品种，大批量的生产。

（×）2、数控车床的特点是Z轴进给1mm，零件的直径减小2mm。

（×）3、G00快速点定位指令控制刀具沿直线快速移动到目标位置。

( √ )4、编写曲面加工程序时，步长越小越好。

（×）5、数控机床传动丝杠反方向间隙是不能补偿的。

（×）三．选择（每题1分?共7分）1、计算机数控系统的优点不包括(C? )A.利用软件灵活改变数控系统功能，柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现，可靠性高D.系统性能价格比高，经济性好2、准备功能G代码中，能使机床作某种运动的一组代码(?A?? )A.G00、G01、G02、G03、G40、G41、G42B.G00、G01、G02、G03、G90、G91、G92C.G00、G04、G18、G19、G40、G41、G42D.G01、G02、G03、G17、G40、G41、G423.、机床数控系统是一种(???A?? )A.速度、位置控制系统???B.电流控制系统C.切削力控制系统??D.压力控制系统4、半闭环控制系统的传感器装在(??A??? )A.电机轴或丝杆轴端???B.机床工作台上C.刀具主轴上????????D.工件主轴上5、步进电动机多相通电可以(?A??? )A.减小步距角?? ?????B.增大步距角C.提高电动机转速???D.往往能提高输出转矩6、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为(?C?? )A.0.1mm?????B.1mm?????C.10mm?????D.100mm7、所谓开环的数控伺服系统是指只有(??B?? )A.测量实际位置输出的反馈通道B.从指令位置输入到位置输出的前向通道C.开放的数控指令D.位置检测元件四.问答题（48分）1．设有一直线OA，起点在坐标原点，终点A的坐标为（4，5），试用逐点比较法插补此直线，要求画出插补轨迹。

试卷代号:2431中央广播电视大学2007-2008学年度第一学期“开放专科”期末考试数控技术专业数控机床试题2008年1月一、单项选择题(每小题4分，共40分)1．如图1所示是属于( )系统。

A.全闭环数控B.半闭环数控C.开环数控 D．混合控制数控2．数控车床一般有2根数控轴，通常是( )轴。

A． X、Z B． X、YC． Y、Z D． A、B3．图2某直线进给系统示意图中(1)代表的是( )。

A．齿条 B．导轨C. 光杠D. 滚珠丝杠4．下列叙述中，( )不是数控机床对导轨的基本要求。

A.导向精度高 B．耐磨性能一般C.足够的刚度D.良好的摩擦特性5．目前在高精度数控机床中常使用( )作为位置检测装置。

A.感应同步器 B．激光干涉仪C.磁尺 D．光栅尺6．在数控铣床的运动分配与部件布局中，一般需要对工件的多个侧面进行加工，则主轴应布局成( )。

A．立式 B．卧式C.倾斜式 D．其它方式7．数控机床的控制可分为两大部分：一部分是( )控制，另一部分是数控机床加工过程的顺序控制。

A．坐标轴运动的位置 B．工件坐标系原点相对机床坐标系原点的偏移量C. 工件坐标系的原点 D．其它方式8．车削中心是以( )为主体，并配置有刀库；换刀装置、分度装置、铣削动力头和机械手等，以实现多工序复合加工的机床。

在工件一次装夹后，它町完成回转类零件的车、铣、钻、铰、攻螺纹等多种加工工序。

A. 镗铣加工中心 B．卧式加工中心C. 全功能数控车床D. 经济型数控车床9．一般并联机床要实现6自由度加工，通常是—种( )杆并联机构。

A．4 B．5 C. 6 D．310．机床切削精度检查实质上是对机床的( )在切削加工条件下的一项综合检查。

A.几何精度 B．定位精度C.几何精度和定位精度 D．位置精度二、判断题(每小题2分，共20分)1．通常一台数控机床的联动轴数一般会小于或等于可控轴数。

( )2．主轴准停功能又称主轴定位功能。

数控技术试题库（答案）试题类型：一、填空:180题; 二、判断:300题; 三、单项选择:250题; 四、多项选择:100题; 五、简述、问答:100题; 六、编程:50题.一、填空：1801、数控机床综合应用了、、、等方面的技术成果。

[电子计算机、自动控制、伺服驱动、精密检测与新型机械结构]2、NC机床的含义是数控机床，CNC机床的含义是_______ ，_______的含义是柔性制造系统，_______ 的含义是计算机集成制造系统。

[计算机数字控制机床、FMS、CIMS]3、计算机数字控制系统的硬件组成、、、。

[计算机、外部设备、输入/出通道、操作面板]4、数控机床自动编程有两种：软件编程和软件编程。

[APT、CAM]5、旋转变压器是一种角度测量元件，它是一种。

[小型交流电机]6、使用作位置检测装置的半闭环进给系统，一方面用它作实际位移反馈信号，另一方面作测速信号。

[旋转变压器]7、数控机床的主运动的变速系统的参数有、。

[动力参数、运动参数]8、在数控编程时，是按照______ 来进行编程，而不需按照刀具的在机床中的具体位置。

[工件原点]9、圆弧插补时，通常把与时钟走向一致的圆弧叫______，反之称为_______。

[顺圆、逆圆]10、为了防止机床强电系统干扰和其他类型外界干扰通过I/O控制回路进入计算机，在控制计算机中，经常采用_______的输入和输出电路。

[光电隔离]11、通过预紧可以消除滚珠丝杠螺母副的轴向间隙和提高轴向刚度，通常预紧力应为最大轴向负载的_______。

[2倍]12、当滚珠丝杠在静态或低速情况下工作时，滚珠丝杠副的破坏形式主要是在滚珠接触面上产生_______。

[点蚀]13、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。

[刀架转位、刀架定位、夹紧刀架]14、实现刀具半径左补偿的指令格式是。

[G00（G01）G41位置指令D01]15、循环指令G81用于加工，G82用于加工。

《数控技术》练习与思考题1.1 数控加工技术的概念是什么?其主要发展历程经过哪几个阶段?1.2 数控机床的工作原理是什么？数控加工的特点有哪能些？1.3 数控机床由哪能几个部分组成?各个部分的基本功能是什么?1.4 数控机床按工艺用途分有哪些类型？1.5 点位控制方式与轮廓控制方式有什么不同？各适用于什么场合？1.6 简述开环、半闭环、闭环控制数控机床的区别？1.7 数控机床的主要性能指标有哪能些？1.8什么是直接数字控制系统？1.9 什么是柔性制造系统？它由哪能些基本部分组成？1.10 计算机集成制造系统由哪能些基本部分组成？1.11 数控加工技术的发展趋势是什么？2.1试述手工编程的内容与方法。

2.2机床坐标确定的原则是什么?什么叫机床原点和零点?2.3什么叫编程原点和工件原点?它们之间有何关系?2.4数控程序和程序段的格式是什么？包括哪几类指令代码?2.5什么叫准备功能指令和辅助功能指令?它们的作用如何?2.6试述G00、G01、G02、G03使用特点。

2.7M00、M02、M30的区别是什么?2.8数控加工编程时为什么设置工件坐标系?数控车床设置工件坐标系有几种？它们有何区别?2.9钻、镗削固定循环和车削固定循环各有哪几种？其指令格式、应用场合是什么?2.10数控车床刀具半径补偿功能指令有哪些?使用这些指令时应注意的问题是什么?2.11钻、镗削固定循环固定循环的基本动作有哪些?2.12数控铣削编程时如何设置工件坐标系? 采用哪两种坐标编程方式?2.13数控铣削编程刀具长度补偿指令和刀具半径补偿指令有何作用？写出它们的指令格式。

2.14数控编程返回参考点指令有哪些?它们作用是什么？2.15编写如图2.68所示零件的粗、精车削加工程序，加工图2.69铣削编程零件图2.16编写如图2.69所示零件铣削加工程序，工件厚度10mm。

要求：①顺铣加工，在图样上标出走刀路线（按ABC顺序）。

②用刀具半径补偿的方法编程，各程序段要求注释。

xxx校2009-2010第二学期第一单元考试卷数控08级《数控加工技术》班级姓名座号一、单项选择题（共15题，每题2分,共30分）1、一般而言，增大工艺系统的（）可有效地降低振动强度。

（A）刚度；（B）强度；（C）精度；（D）硬度2、当有色金属（如铜、铝等）的轴类零件外圆表面要求尺寸精度较高、表面粗糙度值较低时，一般能采用的加工方案为（）。

（A）粗车－精车－磨削（B）粗车－精车—超精车（C）粗铣－精铣（D）粗磨—精磨3、设计图样上采用的基准称为（）。

A、设计基准B、定位基准C、装配基准D、测量基准4、企业在计划期内应当生产的产品产量和进度计划。

计划期常定为1年，所以常称为年产量的是（）。

A、生产类型B、生产纲领C、生产批量D、年产量5、当工件上有多个不加工表面时，应选择（）的表面为粗基准。

A、余量小的B、余量大的C、尺寸较大D、精度要求高的6、在同一台钻床上对工件进行钻、扩、铰，称为（）道工序。

A、一B、二C、三D、难以确定7、选择加工表面的设计基准为定位基准的原则称为（）。

A、基准重合B、基准统一C、自为基准D、互为基准8.回转体表面的加工余量是( )。

A、双边余量B、单边余量C、工序余量D、总余量9.尺寸链组成环中，由于该环减小时封闭环增大的环称为_____，凡在零件加工过程或机器装配过程中最终形成的环或间接得到的环称为_____。

（）A、增环、封闭环B、封闭环、增环C、减环、封闭环D、减环、增环10.精基准是用（）作为定位基准面。

A、未加工表面B、复杂表面C、切削量小的D、加工后的表面11、（）是刀具磨损的主要原因。

（A）工件材料（B）温度（C）切屑厚度（D）刀具材料12、在一台回转工作台机床上加工轴承盖螺钉孔的一道工序示意图，他由_____工位和_____工步组成（）（A）3、3 （B）2、2 （C）3、2 （D）2、313、下图所示零件结构较合理的是图（）图A 图B14.在切削热的散失中,车削时候,大部分的热量是从（）传散的。

2009—2010学年第一学期期末考核试卷 考核课程：数控编程技术 考试类型：理论 考试方式：闭卷 学生所在院系：机电工程学院 年级：08级 试卷：A一、 填空（每空1分，共26分） 1. 数控系统的发展方向将紧紧围绕着（ ）、（ ）和（ ）三大因素进行。

2. 数控电加工机床主要类型有（ ）和（ ）。

3.数控机床实现插补运算较为成熟并得到广泛应用的是（ ）插补和（ ）插补。

4. 数控机床按控制运动轨迹可分为（ ）、（ ）和（ ）等几种。

5. 切削用量三要素是指（ ）、（ ）、（ ）。

6. 工件在夹具中定位，要使工件的定位表面与夹具的（ ）相接触，从而消除（ ）。

7. 自动编程又称为计算机辅助编程。

其定义是：利用计算机和相应的（ ）和（ ）处理程序对零件进行处理，以得到加工程序单的一种编程方法。

8. 为了提高零件的加工精度，对刀点应尽量选在零件的（ ）或（ ）上。

9. 铣刀的分类方法很多，若按铣刀的结构分类，可分为（ ）、（ ）和（ ）。

10. 影响刀具寿命的主要因素有：（ ）、（ ）、（ ）、（ ）。

二、 判断（对打√，错打╳，每题1分，共14分） 1. （ ）开环控制系统没有位置反馈，只能应用于精度要求不高的经济型数控系统中。

2. （ ）数控技术是FMS 不可缺少的工作单元，但在CIMS 中运用不多。

3. （ ）数控机床要完成的任务只是控制机床的进给运动，达到能加工复杂零件的要求。

4. （ ）对几何形状不复杂的零件，自动编程的经济性好。

5. （ ）增量尺寸指机床运动部件坐标尺寸值相对于前一位置给出。

6. （ ）G00快速点定位指令控制刀具沿直线快速移动到目标位置。

7. （ ）球头铣刀的刀位点是刀具中心线与球头球面交点。

8. （ ）由于数控机床的先进性，因此任何零件均适合在数控机床上加工。

9. （ ）换刀点应设置在被加工零件的轮廓之外，并要求有一定的余量。

10. （ ）选择数控车床用的可转位车刀时，钢和不锈钢属于同一工件材料组。

数控技术考试试题（卷）[附答案解析]⼀、填空题（每空1分，共22分）1、按控制运动的⽅式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，⽽顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较⼩时，为实现程序的连续执⾏与加⼯，常采⽤（5）DNC 或（6）通信输⼊程序输⼊⽅式。

4、数控加⼯时对⼑点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加⼯过程中便于检查、（8）引起的加⼯误差⼩。

5、在MC加⼯时，常⽤的⾼性能⼑具材料有硬质合⾦⼑具（涂层）、（9）⽴⽅氮化硼⼑具和（10）⾦刚⽯⼑具等。

6、与数控电⽕花成形加⼯相⽐较，数控电⽕花线切割加⼯改善的主要两个⽅⾯为（11）不⽤成形电极和（12）加⼯效率⾼（⽐电⽕花成形机床操作更⽅便。

7、衡量数控机床可靠性的指标有（13）MTBF 和（14）A。

8、数控机床的维修包含（15）⽇常性维护与保养和（16）故障维修两⽅⾯内容。

9、数控机床的安装调试⼯作有（17）准备⼯作、（18配合⼯作和（19）组织⼯作等。

10、数控程序的代码标准常⽤的有（20）ISO 和（21）EIA 两种，其中应⽤⼴泛的为（22）ISO 代码标准。

⼆、选择题：下列各题的选项中有⼀个或多个是正确的，请将其代号填⼊括号中。

（每题2分，共16分）1、在数控加⼯⼯序卡中，应包括（）等内容。

A．编程原点与对⼑点B．编程简要说明C．⼯艺过程安排D．数控切削⽤量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加⼑具引⼊距离B．不需要⼑具引⼊/引出距离C．增加螺纹长度D．增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时，其⼯作⽅式为（）。

A．单段B．⼿动C．步进D．⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件，⼀般选⽤（）。

A．⽴式MC B．卧式MC C．普通数控铣床5、对于中⼤型加⼯中⼼，其换⼑⽅式⼀般采⽤（）。

填空题1、数控机床坐标系采用的是右手笛卡尔直角坐标系。

2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。

3、数控机床坐标系中Z轴的方向指的是与主轴平行的方向，其正方向是刀具远离工件的方向。

4、数控机床中旋转坐标有 A 轴、 B 轴、 C 轴，其正方向的判断是用右手螺旋定则。

5、数控车床中X轴的方向是工件的径向，其正方向是远离工件的方向。

6、数控机床坐标系一般可分为机床坐标系和工件坐标系两大类。

7、数控机床坐标系按坐标值的读法不同可分为绝对坐标系和增量坐标系。

8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。

9、数控系统的插补是指根据给定的数学函数，在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。

10、大多数数控系统都具有的插补功能有直线插补和圆弧插补。

11、插补的精度是以脉冲当量的数值来衡量的。

12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。

13、数控机床插补过程中的四个节拍是：偏差差别、坐标进给、偏差计算、终点差别。

14、插补过程中终点判别的具体方法有：单向一、计数、双向计数、分别计数。

15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。

16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。

17、数控机床程序段的格式有固定程序段格式和可变程序段格式。

18、数控机床的编程方法有手动编程和自动编程。

19、以下指令的含义：G00 快速点定位；G01 直线插补；G02 顺时针圆弧插补；G03 逆时针圆弧插补。

20、准备功能G代码有模态代码和非模态代码两大类。

二、判断题1、数控加工程序是由若干程序段组成，而且一般常采用可变程序进行编程。

（√）2、只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运动。

（×）3、进给路线的确定一是要考虑加工精度，二是要实现最短的进给路线。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案， 并将正确答案的序号填在题干的括号内。

每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（ ）的原则编写程序。

A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明2.( )是无法用准备功能字G 来规定或指定的。

A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是( )A.X 轴B.Y 轴C.Z 轴D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（ ）A 机床原点B 编程原点C 加工原点D 刀具原点5.下列刀具中，（ ）的刀位点是刀头底面的中心。

A. 车刀B.镗刀C. 立铣刀D. 阅卷人球头铣刀6.滚珠丝杠副的设计计算和验算，一般不包括( )方面。

A.强度B.刚度C.稳定性D.抗振性7.光栅利用( )，使得它能测得比栅距还小的位移量。

A.莫尔条纹的作用B.数显表C.细分技术D.高分辨指示光栅8.当交流伺服电机正在旋转时，如果控制信号消失，则电机将会( )。

A.以原转速继续转动B.转速逐渐加大C.转速逐渐减小D.立即停止转动9.数控机床伺服系统是以( )为直接控制目标的自动控制系统。

A.机械运动速度B.机械位移C.切削力D.机械运动精度10.脉冲比较伺服系统中，可逆计数器的作用是( )。

A.计算位置指令脉冲个数B.计算位置反馈脉冲个数C.计算位置指令脉冲个数与位置反馈脉冲个数之差D.计算位置指令脉冲个数与位置反馈脉冲个数之和11.数控机床坐标轴的重复定位误差应为各测点重复定位误差中的( )。

A.平均值B.最大值C.最大绝对值D.最大值和最小值之差12.( )主要用于经济型数控机床的进给驱动。

A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机三、编程题(14分)1. 固定循环指令加工图示零件加工程序，并对所用刀具作出说明。

一、填空题（每空 分，共 分）、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

、卡盘式数控车床适合车削（ ）盘类∙∙ ，而顶尖式数控车床适合车削较长的轴类。

、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用∙∙ （ ） ☠ ∙∙∙∙ 或（ ）∙∙∙通信输入∙∙∙ 程序输入方式。

、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（ ）易于找正并在加工过程中便于检查∙∙∙ 、（ ）∙∙∙∙引起的加工误差小∙∙∙∙∙∙∙∙∙∙∙∙ 。

、在 加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（ ）∙立方氮化硼刀具∙∙∙∙ 和（ ）∙金刚石刀具∙∙∙∙∙∙∙∙∙∙∙∙ 等。

、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（ ）不用成形电极∙∙和（ ）∙∙∙∙∙∙加工效率高（比电火花成形机床操作更方便∙∙∙∙∙∙∙∙∙。

、衡量数控机床可靠性的指标有（ ） ❆☞ ∙∙ 和（ ）✌∙ 。

、数控机床的维修包含（ ）∙∙日常性维护与保养 和（ ）∙∙故障维修∙∙∙∙∙ 两方面内容。

、数控机床的安装调试工作有（ ）∙准备工作 、（ 配合工作∙∙∙和∙∙ （ ）组织工作等。

、数控程序的代码标准常用的有（ ）✋ 和（ ）☜✋✌ 两种，其中应用广泛的为 （ ）✋ 代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题 分，共 分）、在数控加工工序卡中，应包括（∙∙∙∙∙ ）等内容。

✌．编程原点与对刀点∙∙∙∙∙∙∙∙∙∙ ．编程简要说明．工艺过程安排∙∙∙∙∙∙∙∙∙∙∙∙∙∙ ．数控切削用量、数控车削螺纹时，为保证车出合格的螺纹，应（∙∙∙∙ ）。

✌．增加刀具引入距离∙∙∙∙∙∙∙∙∙∙ ．不需要刀具引入 引出距离．增加螺纹长度∙∙∙∙∙∙∙∙∙∙∙∙∙∙ ．增加刀具引出距离、当用于数控机床的调试及对刀时，其工作方式为（∙∙∙∙∙∙∙∙∙ ）。
