装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

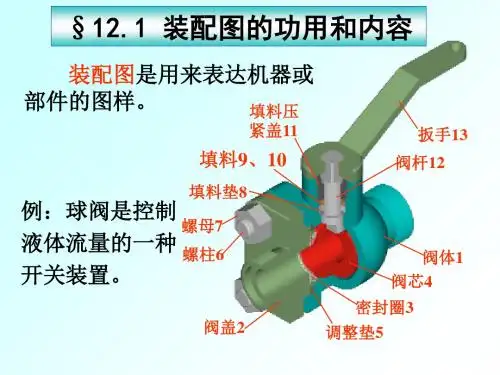

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

装配图定义：表示产品及其组成部分的连接、装配关系的图样。

装配图是表达设计思想及技术交流的工具，是指导生产的基本技术文件。

无论是在设计机器还是测绘机器时必须画出装配图。

简介装配图是表达机器或部件的图样，主要表达其工作原理和装配关系。

在机器设计过程中，装配图的绘制位于装配图零件图之前，并且装配图与零件图的表达内容不同，它主要用于机器或部件的装配、调试、安装、维修等场合，也是生产中的一种重要的技术文件。

作用在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。

内容1.一组视图装配图一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。

2.必要的尺寸标注出反映产品或部件的规格、外形、装配、安装所需的必要尺寸和一些重要尺寸。

3.技术要求在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的要求。

4.零、部件序号、标题栏和明细栏按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写标题栏和明细栏。

规定画法1. 零件间接触面、配合面的画法相邻接触面和配合面，只画一条轮廓线。

无论间隙大小，均要画成两条轮廓线。

装配图2．装配图中剖面符号的画法装配图中相邻两个金属零件的剖面线，必须以不同方向或不同的间隔画出。

同一零件的剖面线方向、间隔必须完全一致。

3．在装配图中，对于紧固件及轴、球、手柄、键、连杆等实心零件，若沿纵向剖切且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。

如需表明零件的凹槽、键槽、销孔等结构，可用局部剖视表示。

特殊画法1、拆卸画法在装配图的某一视图中，为表达一些重要零件的内、外部形状，可假想拆去一个或几个零件后绘制该视图。

轴承座零件的设计1 引言 (1)2 零件的分析 (1)2.1 零件的类型及功用 (1)2.2 零件的工艺分析 (2)2.2.1 分析零件的材质、热处理及机械加工工艺性 (3)2.2.2 选择毛坯的制造方式、初步确定毛坯形状 (4)2.3 定位基准的选择 (6)2.3.1 粗基准的选择 (6)2.3.2 精基准的选择 (7)2.4 表面加工方法的选择 (7)2.5零件加工工艺路线 (8)2.6选择设备和工艺装备 (9)3 机械加工余量、工序尺寸的确定 (11)4 切削用量及基本工时 (11)5 轴承座零件的铣床夹具设计 (16)5.1设计方案的讨论 (16)5.1.1初定夹具结构方案 (16)5.1.2 切削力及夹紧力的计算 (16)5.2 夹具体结构特点的论述 (17)5.3 夹具体主要技术条件及优缺点的分析 (17)5.4误差分析与计算 (17)5.5 轴承座零件的铣床专用夹具的总体设计 (22)6 小结 (24)7参考文献 (25)轴承座零件的设计1 引言滚动轴承盖和滚动轴承座是与轴承相配，构成一个结合体，然后装于滚动筒上，与道夫配合工件，成为梳棉机上的一个重要组成部分，滚动结合件是滚动中的一个关键零件。

滚动结合件安装在滚动筒上与滚动筒一同旋转，滚动轴承盖是安装在轴承座上的滚动轴承座是重达约1吨，转速为260rpm～410rpm的滚动的支承件。

由于滚动轴承件伴随滚动旋转工作，又是滚动筒的支承件，因此它对于滚动与滚动墙板的同轴度、轴向压力、机件的磨损、及滚动周围机件安装的准确性和滚动的回转平稳度都有不可忽视的影响。

《机械制造技术基础》课程的学习，对机床夹具及其设计有了一定的了解和掌握，并通过此次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。

在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
