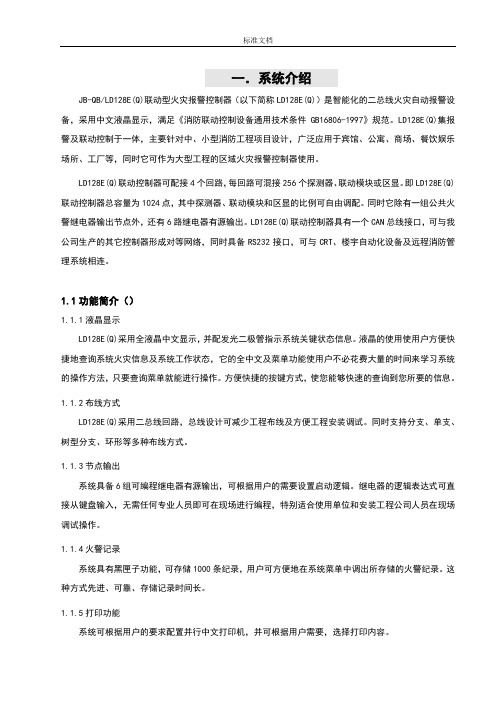

一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (71)第九章注意事项 (72)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。
主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。
JB-QB-LD128EN(M)-AI火灾报警控制器JB-QB-LD5502ENI气体灭火控制器安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (3)第四章安装与调试 (9)第五章系统设置 (10)第六章使用与操作 (14)第七章LD5502ENI气体灭火控制器 (16)第八章故障分析与排除 (19)第九章注意事项 (20)第十章售后服务 (21)第一章概述JB-QB-LD128EN(M)-AI火灾报警控制器/JB-QB-LD5502ENI气体灭火控制器（以下简称LD128EN(M)-AI、LD5502ENI）是智能化的二总线火灾自动报警设备，采用中文液晶显示， LD128EN(M)-AI集报警控制器和LD5502ENI气体灭火控制器于一体，1个探测回路，最大地址点数为64点，配备了4路可编程无源继电器输出。
主要针对中、小型消防工程项目设计。
满足GB16806-2006《消防联动控制系统》、GB4717-2005《火灾报警控制器》、GB/T19001-2000《质量管理体系要求》和《消防产品3C认证实施规则》。
本设备环保和安全符合国家标准，安全可靠。
第二章技术特性2.1 功能简介2.1.1液晶显示LD128EN(M)-AI采用液晶显示，并用发光二极管指示系统关键状态信息。
通过按键操作和液晶显示，可方便快捷地查询系统火灾信息和系统工作状态，可自由选择中英文菜单，只需按照菜单显示和提示进行操作，就能够快速地查询到所需要的信息。
2.1.2布线方式LD128EN(M)-AI采用二总线回路，总线设计可减少工程布线，方便工程安装调试。
同时支持分支、单支、树型分支多种布线方式。
2.1.3节点输出系统具备4路可编程无源继电器输出，可根据用户的需要设置启动逻辑。
百度文库编号： LD-FJ/Y-196-02 SSJB-QB/LD128E(Q)火灾报警控制器（联动型）安装使用说明书共 30 页编制：日期：审核：日期：批准：日期：版号信息更改人日期设计更改贾向晖2009-10-8前言JB-QB/LD128E(Q)火灾报警控制器（联动型）是北京利达华信电子有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。
本控制器模块化设计，具有功能强、可靠性高、配置灵活的特点。
系统采用汉字液晶显示，打印机打印内容可选，分别打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，每回路可混接256个探测器、联动模块或区显，最大容量1024点，其中探测器、联动模块和区显的比例可自由调配。
本控制器自带8路多线制联动控制输出盘（7组可编程继电器有源节点及1路专用声光报警输出节点），并可配接我公司生产的其它联动控制盘，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
本手册应由专人负责，妥善保管，以备日后查用。
JB-QB/LD128E(Q)火灾报警控制器（联动型）安装使用说明书目录前言 (1)第一章概述 (1)第二章技术特性 (1)技术参数 (1)主要性能 (1)标准 (2)第三章结构特性 (2)外形及结构尺寸 (2)安装尺寸 (2)内部配置 (3)面板说明 (3)对外接线端子说明 (5)第四章安装与调试 (5)开箱及检查 (5)控制器的安装 (5)布线要求 (5)控制器检查 (6)接线 (6)调试 (6)第五章系统设置 (6)系统设置主菜单 (6)系统设置选择菜单 (7)手动设置主菜单 (8)手动设置各设备菜单 (9)清空联动控制盘设置 (11)设置部位 (11)自动设置主菜单 (11)自动写号菜单 (13)造词菜单 (14)逻辑设置 (15)快速设置 (18)数据备份 (19)备份移回 (19)气体灭火延时设置 (19)改烟阈值 (20)退回系统设置主菜单 (21)退回系统运行状态 (21)驱动板指示灯说明 (21)第六章使用与操作 (21)系统正常巡检 (21)设备屏蔽与解除屏蔽 (22)自动启动联动设备 (22)手动启动联动设备 (22)强制启动联动设备 (22)停止联动设备 (22)模拟火警 (22)监测曲线及采集值 (22)设备输出禁止 (23)系统自检 (23)系统复位 (23)监管功能 (23)系统操作一 (24)系统操作二 (25)第七章联动控制盘 (27)自检功能 (27)自动启动功能 (27)手动启动功能 (27)输出线路检测功能 (27)手动停止 (27)回答信号反馈 (28)第八章故障分析与排除 (28)第九章运输与贮存 (28)包装运输 (28)贮存 (28)第十章注意事项 (28)第十一章售后服务 (29)第一章概述JB-QB/LD128E(Q)火灾报警控制器（联动型）（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》。
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印容。
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
一．系统介绍JB-QB/LD128E（M）区域火灾报警控制器（以下简称LD128E（M））是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。
在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。
LD128E （M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
二．功能和技术参数2.1功能简介2.1.1液晶显示LD128E（M）采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。
2.1.2布线方式LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
2.1.3节点输出系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
2.1.4火警记录系统具有黑匣子功能，可存储256条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避免了打印机换纸、换色带和故障维修。
2.1.5接口系统具有打印机接口，可选配串行中文打印机。
此外，本设备具备CAN总线接口，可以与其他设备进行通讯，以实现各种联网需要。
2.2技术参数2.2.1 电源：主电与备电自动切换。
主电：178V~242V.AC/200mA备点： 24V.DC±10%/2.2AH备电切断电压：21V±0.5V备电恢复电压：23V±0.5V最大功率：50W2.2.2负载能力探测点：8~128回路总数：1路回路馈电电平：5V、24V 平均电压：DC15V~20V。
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
一．系统介绍JB—QG-LD128E火灾报警控制器（联动型）（以下简称LD128E）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器适用标准为中华人民共和国国家标准《火灾报警控制器通用技术条件》（GB4717—93）和《消防联动控制设备通用技术条件》（GB16806—1997）。
0.1设计方式LD128E采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
0.2主要功能0.2.1操作界面LD128E使用大屏幕彩色TFT液晶作为显示的主要部件，集报警和联动的显示和操作为一身。
多窗口显示，互不影响和覆盖，大大方便使用人员操作。
全图形化的界面和不同设备和功能图标化的显示方式，更加直观，体现以人为本的设计理念。
0.2.2平面图显示可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。
在发生火警后，可以在平面图上显示报警控制器的位置。
0.2.3报警及操作记录可以贮存2000条报警、命令和人员操作记录。
关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。
0.2.4二次编址每个设备均可以输入8个汉字，以表示具体位置。
除此之外，可以设定楼层号、房间号及房间名称。
使编址更方便，清晰。
0.2.5双语显示可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
0.2.6119报警引导在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。
JB-QB-LD128EN(M)消防控制器主机联动型资料一、性能特点：1 . 本机容量：LD128EN（M）提供2个探测回路，最大地址点数为512点，手动控制板1块（8路输出，其中1路声光报警器专用输出）；2 . 可选配串行中文微型打印机；3 . 可通过LD6900系列通讯模块（CANBus、RS232、RS485、以太网、电话线、GPRS）与其他设备联网；4 . 全中文128 x 64 LCD液晶显示屏，指示灯指示关键状态，操作方便；5 . 具有黑匣子功能，能存储1000条火警记录，1000条气体灭火记录和1000条其它记录；6 . 报警阈值设定灵活；7 . 外部设备可通过总线控制，也可通过多线手动盘直接控制；8 . 具有回路短路保护和电源短路保护功能；9 . 具有监管报警功能，可监测现场漏电电流的报警信息，并可实现自动控制漏电断电。
二、技术参数：1 . 主电源电压： AC 220V（187V ~ 242V），50Hz ；2 . 回路输出电压： DC 15V ~ 20V ；3 . 联动输出： DC 24V/4A ；4 . 回路数量： 2回路；5 . 直接输出接点数： 8路（含1路声光报警专用输出）有源输出；6 . 最大总线设备地址数： 512点（单回路地址总数：256）；7 . 最大回路输出电流： 200 m A ；8 . 最大短路保护电流： 400 m A ；9 . 工作环境温度： 0℃ ~ 45℃；10 . 工作环境相对湿度： 95% RH （40 ± 2℃）；11 . 安装方式：壁挂；12 . 备用电池： 12V/4Ah电池 X 2 (两节) ；13 . 最大外型尺寸： 440mm (W) X 580mm (H) X 160mm (D) ；14 . 重量： 11.2Kg ± 0.1Kg (不含电池)。
编号：LD-FJ/Y-157-02 SSJB-QB-LD128EN(M)-AI火灾报警控制器JB-QB-LD5502ENI气体灭火控制器安装使用说明书共 18 页编制： 日期：审核： 日期：批准： 日期：版号 信息 更改人 日期V2.0 完善运输与贮存、布线要求、LD5502ENI设置等内容 张风雨 2009-12-10JB-QB-LD128EN(M)-AI 火灾报警控制器JB-QB-LD5502ENI 气体灭火控制器安装使用说明书 目 录第一章 概述 (2)第二章 技术特性 (2)第三章 结构特性 (3)第四章 安装与调试 (8)第五章 系统设置 (9)第六章 使用与操作 (12)第七章 LD5502ENI气体灭火控制器 (15)第八章 故障分析与排除 (17)第九章 注意事项 (17)第十章 运输与贮存 (18)第十一章 售后服务 (18)声明：如本说明书版本已升级，则以最新版本为准，恕厂家不另行通知第一章 概述JB-QB-LD128EN(M)-AI火灾报警控制器/JB-QB-LD5502ENI气体灭火控制器（以下简称LD128EN(M)-AI、LD5502ENI）是智能化的二总线火灾自动报警设备，采用中文液晶显示， 集LD128EN(M)-AI报警控制器和LD5502ENI气体灭火控制器于一体，1个探测回路，最大地址点数为64点，配备了5路无源继电器输出。
主要针对中、小型消防工程项目设计。
满足GB16806-2006《消防联动控制系统》、GB4717-2005《火灾报警控制器》、GB/T19001-2008《质量管理体系 要求》和《消防产品3C认证实施规则》。
本设备环保和安全符合国家标准，安全可靠。
第二章 技术特性2.1 功能简介2.1.1液晶显示LD128EN(M)-AI采用液晶显示，并用发光二极管指示系统关键状态信息。
通过按键操作和液晶显示，可方便快捷地查询系统火灾信息和系统工作状态，可自由选择中英文菜单，只需按照菜单显示和提示进行操作，就能够快速地查询到所需要的信息。
2.1.2布线方式LD128EN(M)-AI采用二总线回路，总线设计可减少工程布线，方便工程安装调试。
同时支持分支、单支、树型分支多种布线方式。
2.1.3节点输出系统具备5路无源输出接点，其中4个可编程控制，根据用户的需要设置启动逻辑，另1个作为气体灭火专用。
2.1.4历史记录具有黑匣子功能，可存储1000条火警记录、500条气体灭火记录和500条其它记录。
2.1.5中文打印功能自带串行中文微型打印机，可根据用户需要，选择打印的内容。
2.1.6 LD5502ENI气体灭火控制器LD5502ENI气体灭火控制器采用数码管显示延时时间，可独立自检、复位和手动启/停现场声光警报器，还可按照控制器预设逻辑或现场紧急启动按键启动气体灭火设备。
2.2 技术参数2.2.1 电源：主电与备电自动切换。
主电： AC 220V(187V～242V)，50Hz备电： 12V/7Ah电池（两节）备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.2.2 负载能力：最大地址点： 64点（纯报警）回路电压：DC 15V～20V回路电流：＜200mA4路可编程无源继电器，1路气体灭火专用继电器，输出节点的电流<1A。
2.2.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）第三章 结构特性3.1 外形及结构尺寸控制器外形及结构尺寸如图3-1所示：图3-11. 液晶显示区2. LED指示区3.主控制区4. LD5502ENI气体灭火控制器 3.2 安装尺寸安装尺寸如图3-2所示：（单位：mm）图3-23.3内部配置内部配置如图3-3所示：图3-3(1)3P电源线接线端子 (2)电池架 (3)电源 (4)喇叭(5)打印机 (6)LD5502ENI按键板 (7)电子锁 (8)LD5502ENI显示板 (9)LD128ENM-AI面板 (10)LD128ENM-AI主板 (11)液晶 (12)LD5502ENI控制板 (13)LD128ENM-AI滤波板3.4 火灾报警控制器面板说明面板图如图3-4所示：图3-4⑴液晶显示区 ⑵LED 显示区 ⑶主控制区 LD128EN(M)-AI 关键状态用发光二极管指示，各功能如下：◇ 主电工作（绿）：主电正常时灯亮，主电欠压或主电源线断线时灯灭。
◇ 备电工作（绿）：主电没有，备电正常时灯亮，备电欠压或备电断线时灯灭。
◇ 火警指示（红）：首次火警发生时灯亮，保持到系统复位。
◇ 气体喷洒（红）：气体喷洒后灯亮，保持到系统复位。
◇ 消音指示（绿）：按消音键后，消音指示灯亮。
◇ 系统故障（黄）：控制器故障时灯亮，运行正常时灯灭。
◇ 公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
◇ 主电故障（黄）：主电欠压或主电断线时灯亮，主电正常时灯灭。
◇ 备电故障（黄）：备电欠压或备电断线时灯亮，备电正常时灯灭。
◇ 声光指示（红）：声光警报器响时灯亮，声光警报器消音时灯灭。
◇ 声光故障（黄）：声光警报器报故障时灯亮，声光警报器故障消除后灯灭。
◇ 备用：暂未使用3.5 LD5502ENI 气体灭火控制器面板：现场急停现场急启消音指示工作指示Emergency Starting声光故障Start spraySound & Light Fault启动喷洒Self-Testing自检Shift复用Power复位Reset声光指示StartSound & Light启动指示Silence线路故障Circuit FaultDelay消音Silence延时指示Sound & Light声光Emergency StopStart/stop wire Fault启/停线路故障Gas Eruption气体喷洒Auto Spray Permit自动允许启 动Start 禁止Allow允许ForbidStop停 止图3-5LD5502ENI 气体灭火控制器的指示灯说明：◇ 自动允许（绿）：LD5502ENI 气体灭火控制器本机设置处于自动状态时亮，否则灭。
◇ 消音指示（绿）：LD5502ENI 气体灭火控制器处于消音状态（有声音时按消音键LD5502ENI 进入消音状态）时亮。
◇ 启动指示（红）：收到火灾报警控制器的一条启动命令时该灯闪亮；收到两条命令时该灯常亮；当通过面板按键启动钢瓶时该灯常亮，并一直保持到控制器复位。
◇ 延时指示（红）：LD5502ENI 气体灭火控制器处于启动延时状态时闪亮，延时结束时或者延时过程中有“停止”键按下时灭。
◇ 启动喷洒（红）：LD5502ENI 的钢瓶线上有24V 输出时，该灯亮，并保持到控制器复位。
◇ 气体喷洒（红）：钢瓶启动后收到钢瓶回答信号时亮，表示正处于气体喷洒阶段。
◇ 现场急启（红）：“现场急启”按扭按下时亮，“现场急启”按扭抬起时灭。
◇ 现场急停（绿）：“现场急停”按扭按下时亮，“现场急停”按扭抬起时灭。
◇ 声光启动（红）：现场声光启动时亮，现场声光停止时灭。
◇ 线路故障（黄）：启动（GP+,GP-）或者回答(HD+)线路有故障时亮，正常时灭。
◇ 声光故障（黄）：声光启动线路(SG1+,SG1-)有故障时亮，正常时灭。
◇ 启/停线路故障（黄）：现场急启/停线路(SQ+,ST+)有故障时亮，正常时灭。
◇ 工作指示（绿）：LD5502ENI 气体灭火控制器工作时常亮。
◇ 允许（绿）：当电子锁指向“允许”位置时亮，否则灭。
LD128EN(M)-AI 的报警声音：LD128EN(M)-AI 共5种，火警音、故障音、气体喷洒音、监管音和备电欠压音。
3.6 对外接线端子说明端子图如图3-6所示：2724V -H D282124V +24V +222324V -G P -2625G P +S G 22418S G 1A U T O 192024V -24V -1716S T S Q 151O N 1C O M 123O N 2C O M 365O N 3C O M 2410C O M 5C H 1112C L O N 598C O M 4O N 4714T C +T C -13JB-QB-LD128EN(M)-AI图3-624V+、24V-：联动24V；SG1：气体灭火启动的条件满足，开始进入气体喷洒倒计时，输出+24V，可用来接现场的声光或其他设备； HD：钢瓶反馈信号检测线； SQ：现场启动按键信号检测线； ST：现场停止按键信号检测线； AUTO: 现场手自动锁的状态检测线。
SG2：火警发生时输出+24V,可以用来接现场的警铃、声光或其他设备； GP+、GP-：钢瓶启动输出线；ON1、COM1：一对无源常开输出节点, 由LD5502ENI 控制；ON2-5、COM2-5：四组由LD128ENM-AI可编程控制的无源常开端子；TC+、TC-：探测回路；CH、CL：CAN总线的连接线，联网时会用到，单机工作时不用。
工程接线时要注意：所有到现场的控制线和输入线均有故障检测功能，每一对输出线不允许有悬空或短路的情况出现，否则会报线路故障。
因此在调试时如果暂时没有接负载，应在外线接电阻。
电阻连接方法如下：SQ、ST、SG1、SG2和24V-之间分别接5.1K电阻；AUTO 和24V+之间接5.1K电阻；HD和24V-之间接20K 电阻；GP+和GP-之间在未接负载时要接上5.1K电阻，接上负载后可以将此电阻去掉。
在实际应用中，ST、SQ、AUTO通常与我公司生产的LD1200A配套使用，这些端子与LD1200A之间的接线示意图如下：图3-7 LD5502ENI与单个LD1200A连接时，接线示意图图3-8 LD5502ENI与多个LD1200A连接时，接线示意图注意：如果用户不需要现场的手自动切换功能，可以不接AUTO和ZAUTO线，在接线端子（见端子图3-6）的24V+和AUTO之间接一个5.1k的电阻，则默认现场为自动状态。
其它说明：用户如果不希望LD5502ENI对线路进行故障检测，只要短路LD5502ENI控制板右上角的跳针S1，然后复位即可。
在LD5502ENI的使用过程中，建议进行故障检测，短路S1的使用方式仅限特殊情况下或个别调试过程中使用。
3.7 LD128EN(M)-AI/LD5502ENI系统接线图现场系统接线示意图：声光警报器图3-9 LD12EN(M)-AI/LD5502ENI现场系统接线示意图第四章 安装与调试4.1 开箱及检查小心打开包装，勿损伤设备。
检查机箱是否有损伤，松动现象，规格及型号是否与所订购要求一致。
