2014高考物理第1部分第一章第3节电场电场强度和电场线课件.

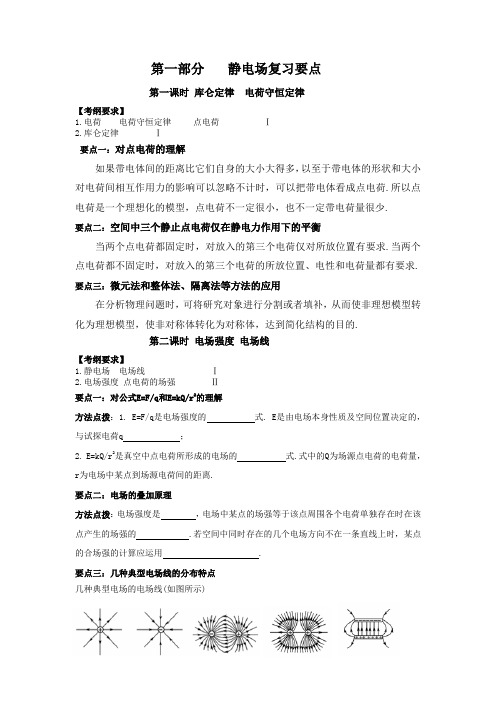

第一部分静电场复习要点第一课时库仑定律电荷守恒定律【考纲要求】1.电荷电荷守恒定律点电荷Ⅰ2.库仑定律Ⅰ要点一：对点电荷的理解如果带电体间的距离比它们自身的大小大得多，以至于带电体的形状和大小对电荷间相互作用力的影响可以忽略不计时，可以把带电体看成点电荷.所以点电荷是一个理想化的模型，点电荷不一定很小，也不一定带电荷量很少.要点二：空间中三个静止点电荷仅在静电力作用下的平衡当两个点电荷都固定时，对放入的第三个电荷仅对所放位置有要求.当两个点电荷都不固定时，对放入的第三个电荷的所放位置、电性和电荷量都有要求. 要点三：微元法和整体法、隔离法等方法的应用在分析物理问题时，可将研究对象进行分割或者填补，从而使非理想模型转化为理想模型，使非对称体转化为对称体，达到简化结构的目的.第二课时电场强度电场线【考纲要求】1.静电场电场线Ⅰ2.电场强度点电荷的场强Ⅱ要点一：对公式E=F/q和E=kQ/r2的理解方法点拨：1. E=F/q是电场强度的式. E是由电场本身性质及空间位置决定的，与试探电荷q ；2. E=kQ/r2是真空中点电荷所形成的电场的式.式中的Q为场源点电荷的电荷量，r为电场中某点到场源电荷间的距离.要点二：电场的叠加原理方法点拨：电场强度是，电场中某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的 .若空间中同时存在的几个电场方向不在一条直线上时，某点的合场强的计算应运用 .要点三：几种典型电场线的分布特点几种典型电场的电场线(如图所示)第三课时 电势能 电势 电势差【考纲要求】1.电势能 电势 等势面 Ⅰ2.电势差 Ⅱ3.匀强电场中电势差和电场强度的关系 Ⅰ 要点一：静电力做功与电势能的变化要点二：与电场线、等势面相关问题的分析 （1）明确易混淆概念之间的区别 ① 场强大小与电势高低的区别 ②电势高低与电势能大小的区别 ③电场线与电荷运动轨迹的区别 ⑵明确相关概念之间的联系 ① 电场力与电场强度之间的联系 ② 电场线与等势面之间的联系 要点三：对电势差的理解 ①电势与电势差之间的联系 ②公式qWU的应用 要点四：匀强电场中场强与电势差的关系应用U ＝Ed 及E ＝U ／d 1．匀强电场中:中点的电势等于其两端点电势的平均值2. 对非匀强电场，虽不能定量求解，但能定性分析判断。

3电场强度一、电场与电场强度1.电场及其性质电荷的周围存在着由它产生的电场，电荷之间的作用是通过电场发生的.电场的基本性质是对放入其中的电荷有力的作用.2.场源电荷和试探电荷场源电荷是激发或产生我们正在研究的电场的电荷.试探电荷是用来检验电场是否存在及其强弱分布情况的电荷.3.电场强度(1)定义及公式：试探电荷在电场中某个位置所受的力与它的电荷量的比值叫电场强度.公式E＝Fq，单位牛每库，符号为N/C.(2)物理意义：表示电场的强弱和方向.(3)方向：与正电荷在该点正电荷所受的静电力的方向相同，与负电荷在该点所受的静电力方向相反.二、点电荷的电场1.真空中点电荷的电场(1)场强公式：E＝k Qr2，其中k是静电力常量，Q是场源电荷的电荷量.(2)方向：当Q为正电荷时，E的方向沿半径向外；当Q为负电荷时，E的方向沿半径向内.2.电场强度的叠加场强是矢量，如果场源是多个点电荷时，电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和.电场强度是矢量，合成时遵循矢量运算法则(平行四边形定则或三角形定则)，常用的方法有图解法、解析法、正交分解法等；对于同一直线上电场强度的合成，可先规定正方向，进而把矢量运算转化成代数运算.3.E＝F与E＝kQ2的比较：本质区别定义式决定式适用范围一切电场真空中点电荷的电场Q与q的意义q为检验(试探)电荷的电荷量Q为场源电荷的电荷量关系理解E的大小与F、q的大小无关E的大小与Q成正比三、电场线与匀强电场1.电场线(1)电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向，电场线不是实际存在的线，而是为了形象描述电场而假想的线.(2)几种特殊的电场线分布，如图所示.(3)电场线的特点①电场线从正电荷或无限远出发，终止于无限远或负电荷.②电场线在电场中不相交.③在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏.2.匀强电场(1)定义：如果电场中各点电场强度大小相等、方向相同，这个电场就叫做匀强电场.(2)特点：①电场方向处处相同，电场线是平行直线.②场强大小处处相等，电场线间隔相等.1(多选)在电场中某点放入正点电荷q，它受到的电场力F方向向右.当放入负点电荷q时，它受到的电场力F方向向左.下列说法正确的是()A.该点放入正电荷时，电场强度方向向右；放入负电荷时，电场强度方向向左B.该点电场强度大小为E＝F qC.该点放入2q的正点电荷时，电场强度变为原来的2倍D.该点电场强度的方向向右2真空中O点放一个点电荷Q＝＋1.0×10－9 C，直线MN通过O点，OM的距离r ＝30 cm，M点放一个点电荷q＝－1.0×10－10 C，如图所示.求：(1)q在M点受到的作用力；(2)M点的场强；(3)拿走q后M点的场强；(4)M、N两点的场强哪点大？3某电场的电场线分布如图所示，下列说法正确的是()A.c点的电场强度大于b点的电场强度B.若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C.b点的电场强度大于d点的电场强度D.a点和b点的电场强度的方向相同4一个试探电荷在电场中某点受到的电场力为F，这一点的电场强度为E，在下图中能正确反映q、E、F三者关系的是()5A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其v－t图象如图所示.则此电场的电场线分布可能是()6如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角，b点的场强大小为E b，方向与ab连线成30°角.关于a、b两点场强大小E a、E b的关系，以下结论正确的是()A.E a＝33E b B.E a＝13E b C.E a＝3E b D.E a＝3E b7下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘.坐标原点O处电场强度最大的是()8如图所示，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P点，则O点的电场强度大小变为E2.那么，E1与E2之比为()A.1∶2B.2∶1C.2∶ 3D.4∶ 39如图所示，实线表示匀强电场中的一组电场线，一带电粒子(不计重力)经过电场区域后的轨迹如图中虚线所示，a、b是轨迹上的两点，关于粒子的运动情况，下列说法中可能的是()A.该粒子带正电荷，运动方向为由a至bB.该粒子带负电荷，运动方向为由a至bC.该粒子带正电荷，运动方向为由b至aD.该粒子带负电荷，运动方向为由b至a3 电场强度 1 答案 BD解析 放入正电荷和负电荷时，该点的场强均向右，故A 错误，D 正确；根据电场强度的定义可知B 正确.该点放入2q 的正点电荷时，电场力变为原来的2倍，电场强度不变，故C 错误. 2 答案 (1)1.0×10－8 N ，方向沿MO 指向Q(2)100 N/C ，方向沿OM 连线背离Q(3)100 N/C ，方向沿OM 连线背离Q(4)M 点场强大解析 (1)根据库仑定律，得F M ＝k Qq r 2＝9.0×109×1.0×10－9×1.0×10－100.32 N＝1.0×10－8 N.因为Q 为正电，q 为负电，库仑力是吸引力，所以力的方向沿MO 指向Q .(2)M 点的场强E M ＝F M q ＝1.0×10－81.0×10－10N/C ＝100 N/C ，其方向沿OM 连线背离Q ，因为它的方向跟正电荷所受电场力的方向相同.(3)场强是反映电场的力的性质的物理量，它是由形成电场的电荷Q 及场中位置决定的，与试探电荷q 是否存在无关.故M 点的场强仍为100 N/C ，方向沿OM 连线背离Q .(4)由E ∝1r 2得M 点场强大.3 答案 C解析 电场线的疏密表征了电场强度的大小，由题图可知E a ＜E b ，E d ＞E c ，E b ＞E d ，E a ＞E c ，故选项C 正确，选项A 错误；由于电场线是曲线，由a 点静止释放的正电荷不可能沿电场线运动，故选项B 错误；电场线的切线方向为该点电场强度的方向，a 点和b 点的切线不在同一条直线上，故选项D 错误.4 答案 D解析 电场中某点的电场强度由电场本身的性质决定，与放入该点的试探电荷及其所受电场力无关，A 、B 错误；试探电荷在该点受到的电场力F ＝Eq ，F 正比于q ，C 错误，D 正确.故选D. 5 答案 A解析 负点电荷在电场力的作用下由A 运动到B ，并由v －t 图象知：负点电荷做加速度逐渐增大的减速运动.由F ＝ma 得电场力越来越大，即A →B 电场强度越来越大，电场线分布越来越密.又由于负电荷所受电场力方向与速度方向相反，由B 到A ，故场强方向为由A 到B ，故A 选项正确. 6 答案 D解析 由题图可知，r b ＝3r a ，再由E ＝kQ r 2可知，E a E b ＝r 2b r 2a＝31，故D 正确. 7 答案 B解析 根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确.8 答案 B解析 依题意，因为M 、N 两点都在圆周上，距O 点的距离相等，合电场强度为E 1，则每个点电荷在O 点产生的电场强度为E 12，当N 点处的点电荷移至P 点时，O 点的电场强度如图所示，合电场强度大小为E 2＝E 12，则E 1E 2＝21，选项B 正确.9 答案 BD解析 带电粒子只受电场力，又做曲线运动，合外力应指向曲线弯曲的内侧，即电场力向左，所以粒子带负电，其运动方向既可能是由a 到b ，也可能是由b 到a ，故B 、D 正确.。
