模具维修工技能大赛理论题库及答案

模修技能大赛模具维修理论试题库及答案1. 为了方便操作，使用摇臂钻进行钻孔时可脱掉手套进行工作。

对【正确答案】错2. 乙炔瓶扳手应该为钢制品，这样可以起到安全防爆的作用。

对错【正确答案】3. 拉延反侧导板受力面无间隙对【正确答案】错4. 偏小的冲裁间隙使模具使用寿命降低。

对【正确答案】错5. 拉深系数愈小，说明拉深变形程度愈大。

对【正确答案】错6. 在其它条件相同的情况下，仅凸模圆角不同，弯曲后凸模圆角小的回弹较小。

对【正确答案】错7. 拉深模凹模圆角半径对拉深加工质量有很大影响。

凹模圆角半径较大时，拉深系数可减小。

对错【正确答案】8. 一般说来，钢的含碳量愈低，杂质含量愈少，其塑性就愈差。

对错【正确答案】9. 有两个圆筒形件，其它情况都一样，仅材料厚度不同，拉深过程中，厚料比薄料容易起皱。

对错【正确答案】10. 材料的屈强比是表示材料塑性的指标之一，屈强比愈大，则塑性愈差。

对【正确答案】错11. 常见的翻边形式有内曲翻边和外缘翻边。

内曲翻边在边缘变形区会产生拉伸变形，边缘处易发生起皱现象。

对错【正确答案】12. 由于刃口局部轻微挤伤，冲孔件孔边出现毛刺，采用油石研磨减缓毛刺，正确的研磨部位是在凹模上相应的刃口处。

对【正确答案】13. 加工精度主要内容包括:形状精度和位置精度。

对错【正确答案】14. 当孔的精度要求较高和表面粗糙度要求较小时，应取较小的进给量，较大的切削速度。

对【正确答案】错15. 钻孔时，加切削液的目的主要是为了润滑。

对错【正确答案】16. 万能角度尺，可以测量0°~360°的任何角度。

对错【正确答案】17. 铰孔是用铰刀对粗加工的孔进行精加工。

对【正确答案】错18. 形位公差就是限制零件的形状公差。

对错【正确答案】19. 米制普通螺纹，牙型角为60°。

对【正确答案】20. 研具的材料应当比工件材料稍硬，否则其几何精度不易保持，而影响研磨精度。

对错【正确答案】21. 为了使钢材得到良好的综合机械性能，必须进行淬火处理。

模具维修工考试题（附答案）（模具维修组长钳工组长）姓名：公司/部门：职务：得分：1、摇臂钻床的摇臂回转角度为( D )A.±45°B.±90°C.±120°D.±180°2、立式钻床的进给箱升降时通过( B )来实现的。

A.螺旋机构B.齿轮与齿条机构C.凸轮机构 D.链传动3、对于剖视图，不正确的说法是：( C )。

A.剖视图按剖切的范围可分为全剖、半剖和局部剖三个种类B.剖视图一般都应进行标注C.剖切时可采用一个或多个平面对物体进行剖切，但不能采用其他剖切面D.剖视只是一种假想画法，除剖视图外，其他视图不受影响4、外形简单内部结构复杂的零件最好用以下图表达：( A )。

A.全剖视图B.半剖视图C.局部视图D.阶梯剖视图5、在机用虎钳的装配图中，螺母块是重要的零件，与活动钳身的间隙大小是通过( C )来调节的。

A.垫片B.调整螺母C.螺钉D.弹簧6、一般选用装配尺寸链的公共环作( D )。

A.组成环B.减环C.封闭环D.补偿环7、尺寸链按应用场合划分为装配尺寸链和( A )。

A.工艺尺寸链B.长度尺寸链C.直线尺寸链 D.组合式尺寸链8、工艺尺寸链的封闭环是( D )。

A.精度要求最高的环B.经过加工直接保证的尺寸C.尺寸最小的环D.经过加工后间接得到的尺寸三、判断题1、丝锥切削锥角的大小决定着切削量。

√2、钻小孔时应选择较大的进给量和较低的转速。

×3、锉刀经淬火处理，硬度可达HRC62～67。

√4、钻削精密孔时，精孔钻应磨出正刃倾角，使切屑流向未加工表面。

×5、通常弯曲模的凸模的圆角半径应等于制件的弯曲半径。

√6、导向零件是保证凸、凹模间隙的部件。

×7、封闭环的确定方法是要根据加工和装配方法以及测量方法而定。

√8、装配尺寸链中，封闭环属于装配精度。

√9、工艺尺寸链中，必须要有减环。

×10、麻花钻的螺旋角是副刃倾角相等的。

注塑模具维修试题一问答题：1. 我们公司的注塑模具种类有很多，依次列出你知道的模具并简要的说出你在工作中发现模具的重点问题？（15分）答：1．PVC、PPR、球阀三大类。

2. 总体来讲现在我们公司的模具质量很差，在材质及制作工艺上都存在很多不足的地方，基本所有模具都有飞边、变形、粘模、尺寸不统一等。

（答出三类给5分，只要写出：材质、制作工艺、飞边、变形、粘模、尺寸不统一。

其中一个得2分）2.PVC材料的缩水率是多少？一般做此类模具正常选用什么样的钢材？为什么？（15分）答：1.PVC的缩水率一般是0.2—0.6%2.PVC的模具一般选用S136、4rc13、4rc12等。

因为这些钢材含锘比较高，可抗PVC的腐蚀，使模具型腔不易生锈、不易变形。

硬度热处理调质可达到50-55HRC, 但S136价格昂贵，普通模具一般不宜采取。

(答出缩水率3分，答出S136、4rc13、4rc12、含锘、抗腐蚀、不易生锈、硬度、不易变形等各2分)3.在维修模具有纹面的时候应注意些什么?（10分）答：在维修前分析纹面，1.是火花纹还是外委加工的蚀纹，2.针对问题维修是否一定要伤到纹。

3.产品的纹面在本公司的品质重要性。

4.纹面的修复是否简易快捷。

5.修复后是否存在有痕迹。

（答对其一得2分，）4.如果产品顶针位有飞边，说出你的分析过程及处理过程？（10分）答：1.首先检查顶针是否有圆角、缺角，还是配合间隙太大，顶针、孔磨损变形等。

2.如是顶针的问题就修复或者更换，孔的问题就修复或者加大配好顶针就完成了。

（有圆角、缺角、间隙太大、磨损变型、修复、加大、配好顶针各2分）5.烧焊在修模中起关键的作用，请分析纹面和镜面模具要烧焊的过程？（15分）答：分清纹面性质，普通的火花纹的可用一般的焊接就可以修复。

细纹和镜面就要分清材质，一定要选用和型腔材质一样材质的焊条进行焊接，焊完后还需回火处理。

然后修复省光补纹或抛光，才不会留下焊印。

模具工及维修技师专业技术与理论知识试题(附含答案)目录简介一、选择题：共200题二、判断题：共60题一、单选题1模具装配图中，BOM表的内容不包括的是(D)。

A、标题栏B、明细表栏C、零件清单D、图框2在工程图中标注几何公差时，不需要定义基准参照的几何公差是(A)。

A、圆柱度B、垂直度C、平行度D、同心度3工程图中技术要求的建立是通过(A)方法来进行的。

A、插入B、工具C、编辑D、视图4若要变更原有特征的属性和参照，应使用(C)OA、修改B、重新排序C、重定义D、设置注释5在二维总装配工程图中对明细表重复内容修改的方法是：(C) OA、双击更改文本B、右键更改属性C、定义报表参数D、定义报表属性6注射模试模中考虑制件的壁厚薄，调整工艺参数的规律是，壁越薄面积越大，(A)。

A、保压时间越短，采用高速注射B、保压时间越长，采用高速注射C、保压时间越短，采用低速注射D、保压时间越长，采用低速注射7注塑模主要的组件装配是(C)oA、模柄的装配B、卸料板组件装配C、型腔和型芯与模板的装配D、顶料组件的装配8模具交付时不需要向用户提供的资料是(B)。

A、模具设计图纸(含零件图)B、模具制造工艺卡C、试模注塑工艺条件报告D、样品检测报告9注射模与注射机模板孔是通过(C)元件配合连接的。

A、浇口套B、定位板C、定位圈D、定位块10试模过程中，注塑模锁模力不足，可能发生(B)缺陷。

A、外形残缺B、溢边C、熔接痕D、气泡11抛光型腔可以解决(C)问题。

A、塑件裂纹B、塑件翘曲C、脱模困难D、塑件透明度低12万能角尺的检测范围是(D)。

A、090B、0180C、0270D、032013 一般模具验收卡应该不包括(B)。

A、检查部位B、检查理由C、检查项目D、检查合理性说明14模具验收过程的技术要求可以不包括：(B)0A、制件技术要求B、与用户签定的协议书C、模具零部件技术要求D、模具装配与试模技术要求15为了保证模具的质量和使用寿命，模具主要零件常采用(D)方法获得毛坯。

2018年模具维修工技能大赛理论题库1. 上下模安装槽台面宽度是140mm [判断题] *对(正确答案)错2. 在进行锯削、锉削、刮削、研磨、钻孔、铰孔等操作前，都应划线。

[判断题] *对错(正确答案)3. 模具完全对称时，两导柱、导套直径应相等 [判断题] *对错(正确答案)4. 钢件修边间隙与铝件修边间隙相同 [判断题] *对错(正确答案)5. 限制器应对铸造筋布置支撑面至少50% [判断题] *对(正确答案)错6. 修边模相邻的废料刀尽量要刀刃对刀背,刀刃相对废料向外敞开15°角。

[判断题] *对错(正确答案)7. 国产 Cr12MoV钢的缺点是淬火后变形及有隐裂 [判断题] *错8. 在冲孔设计的原则上冲裁角度大于15度时应使用斜器冲制。

[判断题] *对(正确答案)错9. φ12H7的孔可通过钳工钻铰而获得。

[判断题] *对(正确答案)错10. 修边刀切入下刃口至少2.5倍料厚 [判断题] *对(正确答案)错11. 万能角度尺，可以测量O0～3600的任何角度。

[判断题] *对错(正确答案)12. 白车身三坐标测量系中，车身零点在两前轮连心线中点。

[判断题] *对(正确答案)错13. 在同等条件下，电镀锌的镀锌层附着力比热度锌要好，价格方面电镀锌也比热镀锌贵。

[判断题] *对(正确答案)错14. 焊工在距离地面2米以上的地点操作，称为登高作业。

[判断题] *错15. 单件Audit增加C1类的缺陷，扣10分。

[判断题] *对错(正确答案)16. 拉深系数愈小，说明拉深变形程度愈小。

[判断题] *对错(正确答案)17. 托杆的布置要使压料圈或气垫受力平衡。

[判断题] *对(正确答案)错18. 公差是反映零件制造精度的技术指标。

[判断题] *对(正确答案)错19. 开卷落料模修补镶块常用的材料为1.2379，整体淬火。

[判断题] *对(正确答案)错20. 气焊在操作过程中发生回火，应立即关闭乙炔阀门，然后关闭氧气阀门。

模修工基础理论考试题一、填空题（每空0.5分，共计30分）1、冲压模具根据不同角度有不同的分类，从冲压工艺性质分类一般可分为：（冲裁模）、（拉延模）、（弯曲模）、（成形模）。

2、冲裁是（切断）、（落料）、（冲孔）、（修边）、（剖切）、（切口）等工序的总称（要求答上四个工序名称即可），冲裁属于（分离）基本工序。

3、冲裁时板料的变形过程可分为三个阶段：（弹性变形）阶段、（塑性变形）阶段、（剪裂）阶段。

4、普通冲裁件的断面主要由以下几部分组成：（塌角带）、（光亮带）、（断裂带）、（毛刺）。

5、压弯件弯曲时，毛坯断面外层被（拉伸），内层被（压缩），其应变由外层的拉应变逐渐过渡到内层的压应变，其中中间部分应变为0的分界层，我们称之为（中性层）。

6、板料弯曲时毛刺会引起应力集中而使制件开裂，所以应把有毛刺的一边放在压弯的（内）侧。

7、大型薄板拉延模多属于覆盖件拉延，这种拉延一般分为三种形式：（单动）拉延、（双动）拉延、（三动）拉延。

8、拉延模的凸模及凹模都要带有（出气（排气））孔，防止拉延件鼓起或顶瘪。

9、将圆金属板毛坯拉伸加工成圆筒件的过程中，筒壁部分承受（拉）应力。

10、模具拉深过程中，采用压边圈（或叫压料圈）的主要目的是（防止制件起皱）。

11、25公斤以上的模具镶块应使用(起重)孔或(起重螺纹)孔。

12、配合的三种形式有：（间隙）配合、（过盈）配合、（过渡）配合。

冲模导柱和导套的配合形式属于（基孔制间隙）配合。

13、压力机中有单点、双点、四点之分。

单点、双点、四点是指压力机具有（连杆或曲柄）数量而言14、曲柄压力机的公称压力是指（滑块距离下死点某一特定值）时压力机允许的最大作用力。

15、选择冲裁设备吨位的主要依据是（最大冲裁力）。

16、作为冲压件用板料，不但要求有一定的强度，而且为了易于冲压加工还要求有良好的（塑性）。

17、评定冲压板料基本性能的参数及符号有：（屈服强度）、（抗拉强度）、（延伸率）、（r值厚向异性指数）、（n值应变强化指数）、（表面粗糙度）（答对三个即可）。

模具维修工考试试题（附答案）一、单项选择题（共20题）1、立式钻床的进给箱升降时通过（B）来实现的。

A螺旋机构B齿轮与齿条机构C凸轮机构D链传动2、对于剖视图，不正确的说法是C。

A剖视图按的剖切范围可分为全剖、半剖和局部剖三个种类B剖视图一般都应进行标注C剖切时可采用一个或多个平面对物体进行剖切，但不能采用其他剖切面D剖视只是一种假想画法，除剖视图外，其他视图不受影响4、外形简单内部结构复杂的零件最好用以下图表达A。

A全剖视图B半剖视图C局部视图D阶梯剖视图5、在机用虎钳的装配图中，螺母块是重要的零件，与活动钳身的间隙大小是通过C来调节的。

A垫片B调整螺母C螺钉D弹簧6、一般选用装配尺寸链的公共环作D。

A组成环B减环C封闭环D补偿环7、尺寸链按应用场合划分为装配尺寸链和AA工艺尺寸链B长度尺寸链C直线尺寸链D组合式尺寸链8、工艺尺寸链的封闭环是D。

A精度要求最高的环B经过加工直接保证的尺寸C尺寸最小的环D经过加工后间接得到的尺寸9、某制品一关键中心距尺寸为10±010MM，收缩率为1％，模具设计时，该成型尺寸设计较好的是C。

A、1000MMB、1005MMC、010MMD、1015MM10、下列注塑模零件中不属于支承零件的是（C）。

A、动模座板B、垫块C、推板D、支承板11、对于注射模，导柱可以安装在动模，也可以安装在定模，导柱的布置一般采用（C）。

A、两个导柱对称布置B、三个导柱不对称布置C、四个导柱对称布置D、四个导柱不对称布置12、关于模具保养，正确的是（B）A、模具连续生产，无需保养B、定期保养可以延长模具寿命C、拆卸保养模具会影响模具精度D、模具保养是指将模具擦干净13、当塑件侧壁带有通孔、凹穴、凸台等形状时，开模顶出之前须抽出，合模时又须复位，这种机构称为（C）A、合模结构B、导向机构C、抽芯结构D、复位结构14、注塑模具零件可以分为（D）。

A、导向零件和成型零件B、结构零件和导向零件C、顶出零件和导向零件D、成型零件和结构零件15、安装模具时，应注意的事项是（D）。

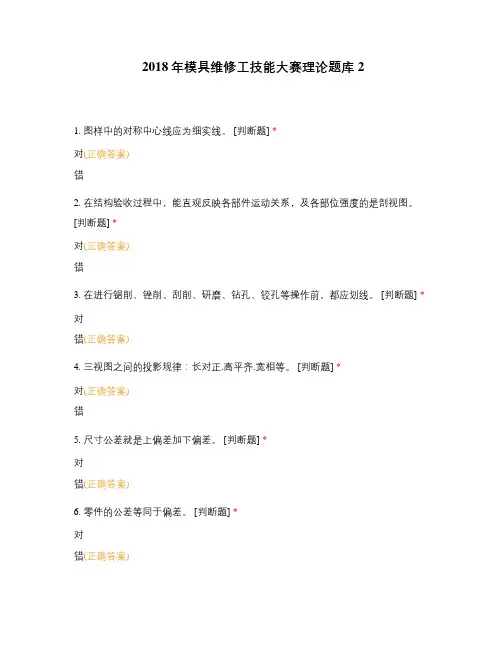

2018年模具维修工技能大赛理论题库21. 图样中的对称中心线应为细实线。

[判断题] *对(正确答案)错2. 在结构验收过程中，能直观反映各部件运动关系，及各部位强度的是剖视图。

[判断题] *对(正确答案)错3. 在进行锯削、锉削、刮削、研磨、钻孔、铰孔等操作前，都应划线。

[判断题] *对错(正确答案)4. 三视图之间的投影规律：长对正.高平齐.宽相等。

[判断题] *对(正确答案)错5. 尺寸公差就是上偏差加下偏差。

[判断题] *对错(正确答案)6. 零件的公差等同于偏差。

[判断题] *对错(正确答案)7. 淬火的目的是提高钢的硬度，降低钢的强度。

[判断题] *对错(正确答案)8. 金属材料抵抗冲击载荷而不破坏的能力称为强度。

[判断题] *对错(正确答案)9. 45钢应进行渗碳淬火。

[判断题] *对错(正确答案)10. 遥控天车在吊运模具行走过程中，操作者必须在吊物的前方进行操作。

[判断题] *对错(正确答案)11. 一个人就可以完成大型模具的起吊翻转工作。

[判断题] *对错(正确答案)12. 收缩性不属于金属材料力学性能指标。

[判断题] *对(正确答案)错13. GGG70是合金铸铁。

[判断题] *对错(正确答案)14. 带有整形功能的压料板一般采用GGG40。

[判断题] *对错(正确答案)15. 带有整形功能的压料板一般采用GGG40。

[判断题] *对错(正确答案)16. 所有型号的焊条焊接后都能满足表面电镀的要求。

[判断题] *对错(正确答案)17. 合金工具钢在大面积烧焊前必须进行预热，焊接过程中保持温度恒定，焊接完毕要随炉冷却至常温。

[判断题] *对(正确答案)错18. 焊接电流的确定，应结合焊接的类型，母材性质，焊条焊丝牌号，电压，焊速等因素综合确定。

[判断题] *对(正确答案)错19. 曲面刮刀主要用于刮削外曲面。

[判断题] *对(正确答案)错20. 装配精度完全依赖于零件制造精度的装配方法是完全互换法。

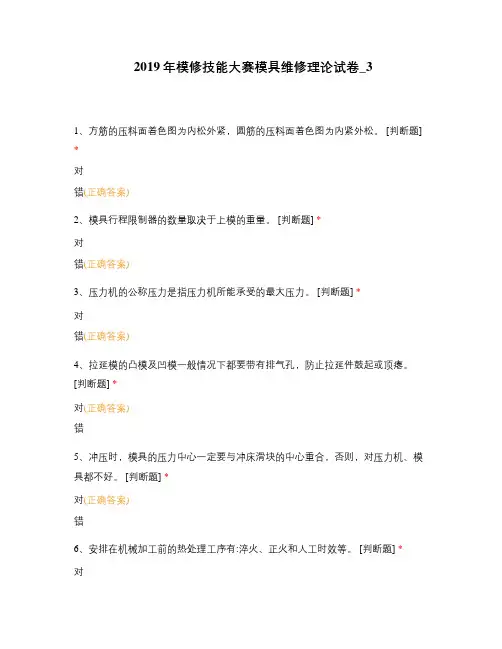

2019年模修技能大赛模具维修理论试卷_31、方筋的压料面着色图为内松外紧，圆筋的压料面着色图为内紧外松。

[判断题] *对错(正确答案)2、模具行程限制器的数量取决于上模的重量。

[判断题] *对错(正确答案)3、压力机的公称压力是指压力机所能承受的最大压力。

[判断题] *对错(正确答案)4、拉延模的凸模及凹模一般情况下都要带有排气孔，防止拉延件鼓起或顶瘪。

[判断题] *对(正确答案)错5、冲压时，模具的压力中心一定要与冲床滑块的中心重合，否则，对压力机、模具都不好。

[判断题] *对(正确答案)错6、安排在机械加工前的热处理工序有:淬火、正火和人工时效等。

[判断题] *对错(正确答案)7、整体淬火的合金镶块可以不经过预热就可以用电弧焊进行大面积堆焊 [判断题] *对错(正确答案)8、拉延模具型面损坏，需要补焊时，则必须选用硬度为HRC58-HRC60的焊条进行补焊 [判断题] *对错(正确答案)9、在翻边模具中，较小的翻边间隙可以有效的调节制件的回弹缺陷，因此翻边间隙越小越好。

[判断题] *对错(正确答案)10、当冲床的滑块处于下死点位置，并且连杆调到最短时，滑块底面到冲床工作面的距离，叫做冲床的最小闭合高度 [判断题] *对错(正确答案)11、白车身三坐标测量系中，车身零点（ 0，0，0 ）在两前轮连心线中点。

[判断题] *对(正确答案)错12、废料刀易产生料屑,要尽量避免使用。

[判断题] *对(正确答案)错13、金属硬度越高，其金属的塑性越差。

因而，硬度高的金属材料对冲压成形是很不利的。

[判断题] *对(正确答案)错14、工艺切口、孔及工艺凸包必须处在工艺补偿位置，并在以后的工序中切除不影响制件的质量。

[判断题] *对(正确答案)错15、在弯曲工序中，因为有弹性变形的存在，所以回弹是绝对不可以避免的。

[判断题] *对(正确答案)错16、拉深件各部位的厚度各不相同，但均小于原材料的厚度。

………………………………………….装……..订………线……………………………………….一、判断题（60题、每题0.5分）请使用标准答题卡！下列判断正确的涂“A”，错误的涂“B”30分1、一般说来，硬度高的材料，耐磨性好。

( A )2、组合体尺寸标注的原则是正确、完整和清晰。

( A )3、材料的屈强比是表示材料塑性的指标之一，屈强比愈大，则塑性愈差。

( A )4、普通冲裁件的断面主要由以下几部分组成：塌角、光亮带、断裂带、毛刺。

( A )5、划线基准的确定在保证划线质量的同时还要考虑划线尺寸的提高。

( B )6、钢材根据加热保温和冷却方式的不同可将热处理分为退火、淬火、正火、回火及表面热处理五种。

( A )7、为防止弯曲件成形过程中断裂，弯曲线通常应平行于板料的轧制方向。

( B )8、所有液压控制阀都是由阀体、阀芯和控制机构组成。

( A )9、划线的尺寸基准应与设计基准相一致。

( A )10、内曲翻边在边缘变形区会产生拉伸变形，边缘处易发生起皱现象。

( B )11、电火花线切割加工时，工件和金属丝之间是通过工作液进行绝缘的。

( A )12、高合金钢的合金元素的总含量是大于4.5％。

( B )13、冲模精度在相当程度上取决于导柱、导套等导向零件的导向性能。

( A )14、三坐标测量机的三个轴互成直角配置。

( A )15、国标规定螺纹的牙底用粗实线。

( B )16、冲裁件剪切断面光亮带太宽的原因是冲裁间隙太小。

( A )17、冲裁模的导柱或导套之间采用H7/h6的过盈配合。

( B )18、压料板整体翻边凸模非淬硬区焊接时需要加热至350℃-400℃。

（ B ）19、金属的使用性能包括物理性能、化学性能和工艺性能。

( A )20、溢流阀是压力控制阀的一种。

( A )21、油液在管道中的流速，与通流截面积和流量有关，与其压力大小无关。

( A )22、调质处理是淬火与低温回火的复合热处理工艺。

（ B ）23、装配精度完全依赖于零件的加工精度装配方法，称为完全互换法。
