水电安装全套技术交底水电安装是建筑工程中的重要环节，其质量直接关系到建筑物的使用功能和安全性。

为了确保水电安装工程的顺利进行，现将全套技术交底内容详述如下。

一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解设计意图，明确各类水电设备的位置、规格、型号等技术参数。

同时，要进行技术交底，确保施工人员掌握施工工艺和质量标准。

2、材料准备根据施工图纸和施工进度计划，提前准备好所需的水电材料，如电线、电缆、管材、管件、配电箱、灯具、开关、插座等。

材料应符合国家标准和设计要求，并有质量合格证明文件。

3、工具准备准备好施工所需的工具，如电钻、电锤、电焊机、切割机、弯管器、试压泵等。

工具应性能良好，安全可靠。

4、现场准备施工现场应清理干净，保持道路畅通，具备良好的施工条件。

预留孔洞、预埋件应位置准确，符合设计要求。

二、管道安装1、给水管安装（1）给水管采用 PPR 管，热熔连接。

（2）管道安装前，应清除管内杂物，测量管段长度，进行断管。

断管应采用专用工具，切口应平齐。

（3）热熔连接时，应将管材和管件同时插入热熔器的模头中加热，加热时间应符合要求，达到规定时间后迅速将管材和管件拔出，无旋转地直线插入，使接头处形成均匀凸缘。

（4）管道安装应横平竖直，支架间距应符合规范要求。

（5）给水管应进行水压试验，试验压力为工作压力的 15 倍，但不得小于 06MPa。

试验时间为 1 小时，压力降不得超过 005MPa，然后降至工作压力进行检查，不渗不漏为合格。

2、排水管安装（1）排水管采用 UPVC 管，粘接连接。

（2）管道安装前，应检查管材和管件的质量，如有损坏、变形等缺陷，不得使用。

（3）管道安装应按设计要求设置坡度，一般排水坡度为2%～3%。

（4）粘接连接时，应先将管材和管件的承插口擦拭干净，然后涂抹胶粘剂，插入深度应符合要求，保持一定时间后方可移动。

（5）排水管道应进行通球试验，通球球径不小于排水管道管径的2/3，通球率应达到 100%。

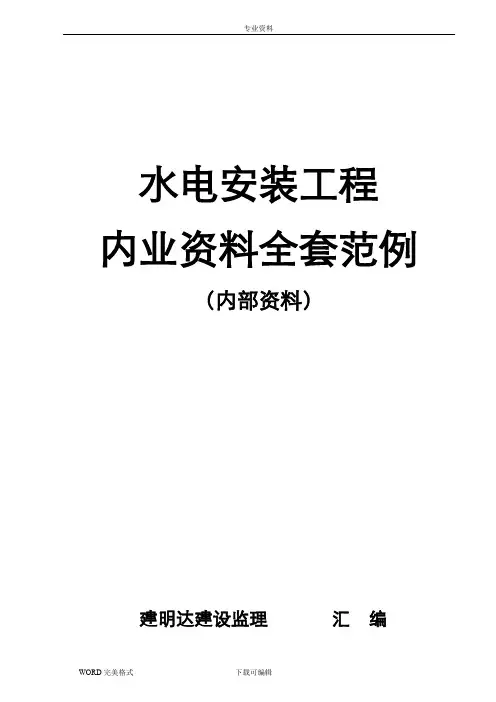

水电安装工程内业资料全套范例（内部资料）建明达建设监理汇编二○○九年十二月印发目录第一部分通用资料一、水电现场质量管理制度-------------------------------------------------------------12 一、水电施工工艺标准（企业标准）-------------------------------------------------18一、水电分部工程施工组织设计（或施工方案）----------------------------------83二、施工组织设计（方案）报审表----------------------------------------------------91三、主要施工人员登记表（后附岗位证复印件）----------------------------------92四、特殊工种人员登记表（后附操作证复印件）----------------------------------95五、设计变更记录-------------------------------------------------------------------------98六、工程洽商记录-------------------------------------------------------------------------99七、图纸自审记录------------------------------------------------------------------------101八、图纸会审记录------------------------------------------------------------------------102九、施工日记------------------------------------------------------------------------------103十、工程质量控制资料核查记录------------------------------------------------------104 十一、工程安全和功能检验资料核查及主要功能抽查记录---------------------106 十二、工程观感质量检查记录---------------------------------------------------------107 十二、竣工图------------------------------------------------------------------------------108第二部分水卫资料十三、质量技术交底记录--------------------------------------------------------------109 十四、安全技术交底记录--------------------------------------------------------------124 十五、技术复核记录--------------------------------------------------------------------139十六、工序交接班记录------------------------------------------------------------------147 十七、成品、半成品登记表------------------------------------------------------------149 十八、隐蔽工程验收记录---------------------------------------------------------------151 二十、工序质量报验申请表------------------------------------------------------------157 二十一、工程材料/构配件/设备报审表----------------------------------------------168 二十二、水卫管材/管件进场抽样检查记录-----------------------------------------172 二十二、排水系统通水能力试验记录------------------------------------------------173 二十三、排水管道灌水试验记录------------------------------------------------------174 二十四、管道、设备强度及严密性试验记录---------------------------------------175 二十五、阀门强度及严密性试验记录------------------------------------------------176 二十六、系统清洗记录------------------------------------------------------------------177 二十七、排水管道通球试验记录------------------------------------------------------178 二十八、水卫材料合格证(或检验记录)统计表（后附合格证）----------------181 二十九、建筑给水排水分部工程质量验收记录------------------------------------183 1室内给水系统子分部工程质量验收记录----------------------------------------184 1-1给水管道及配件安装分项工程质量验收记录-------------------------------185 1-1-1给水管道及配件安装检验批质量验收记录-------------------------------186 1-2室内消火栓系统安装分项工程质量验收记录-------------------------------188 1-2-1室内消火栓系统安装检验批质量验收记录--------------------------------190 1-3给水设备安装分项工程质量验收记录----------------------------------------192 1-3-1给水设备安装检验批质量验收记录----------------------------------------193 2室内排水系统子分部工程质量验收记录---------------------------------------195 2-1排水管道及配件安装分项工程质量验收记录------------------------------1962-1-1排水管道及配件安装检验批质量验收记录------------------------------197 2-2雨水管道及配件安装分项工程质量验收记录-----------------------------198 2-2-1雨水管道及配件安装检验批质量验收记录------------------------------199 4卫生器具安装子分部工程质量验收记录--------------------------------------200 4-1卫生器具及给水配件安装分项工程质量验收记录------------------------201 4-1-1卫生器具及给水配件安装检验批质量验收记录------------------------202 4-2卫生器具排水管道安装分项工程质量验收记录--------------------------204 4-2-1卫生器具排水管道安装检验批质量验收记录---------------------------205 6室外给水管网子分部工程质量验收记录--------------------------------------207 6-1室外给水管道安装分项工程质量验收记录--------------------------------208 6-1-1室外给水管道安装检验批质量验收记录---------------------------------209 6-2消防水泵接合器及室外消火栓安装分项工程质量验收记录-----------------211 6-2-1消防水泵接合器及室外消火栓安装检验批质量验收记录-----------------212 6-3管沟及井室施工分项工程质量验收记录-----------------------------------214 6-3-1管沟及井室施工检验批质量验收记录------------------------------------215 7室外排水管网子分部工程质量验收记录--------------------------------------217 7-1排水管道安装分项工程质量验收记录--------------------------------------218 7-1-1排水管道安装检验批质量验收记录---------------------------------------219 7-2排水管沟与井池分项工程质量验收记录-----------------------------------221 7-2-1排水管沟与井池检验批质量验收记录-----------------------------------222第三部分电气资料三十一、质量技术交底记录---------------------------------------------------------224 三十二、安全技术交底记录----------------------------------------------------------248 三十三、技术复核记录----------------------------------------------------------------272 三十四、工序交接班记录-------------------------------------------------------------276 三十五、成品、半成品登记表-------------------------------------------------------279 三十六、隐蔽工程验收记录----------------------------------------------------------281 三十七、工序质量报验申请表-------------------------------------------------------291 三十八、工程材料/构配件/设备报审表--------------------------------------------308 二十二、电气管材/管件进场抽样检查记录---------------------------------------320 三十九、设备开箱检查记录----------------------------------------------------------321 四十、兆欧表、接地表检定证书----------------------------------------------------322 四十一、接地电阻测试记录----------------------------------------------------------323 四十三、低压电气装置试电检查记录----------------------------------------------324 四十四、低压电气设备、线路绝缘电阻测试记录-------------------------------325 四十五、电气材料合格证统计表（后附合格证）-------------------------------326 四十六、建筑电气分部工程质量验收记录----------------------------------------332 1室外电气子分部工程质量验收记录--------------------------------------------333 1-1架空线路及杆上电气设备安装分项工程质量验收记录-----------------334 1-1-1架空线路及杆上电气设备安装检验批质量验收记录-----------------335 1-2变压器、箱式变电所安装分项工程质量验收记录-----------------------336 1-2-1变压器、箱式变电所安装检验批质量验收记录------------------------337 1-3成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装分项工程质量验收记录-3381-3-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装检验批质量验收记录-339 1-4电线、电缆导管和线槽敷设分项工程质量验收记录---------------------340 1-4-1电线、电缆导管和线槽敷设检验批质量验收记录---------------------341 1-5电线、电缆穿管和线槽敷设分项工程质量验收记录--------------------342 1-5-1电线、电缆穿管和线槽敷设检验批质量验收记录---------------------343 1-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录------344 1-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录-------345 1-7建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装分项工程质量验收记录-------346 1-7-1建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装检验批质量验收记录-------347 1-8建筑照明通电试运行分项工程质量验收记录------------------------------348 1-8-1建筑照明通电试运行检验批质量验收记录-------------------------------349 1-9接地装置安装分项工程质量验收记录---------------------------------------350 1-9-1接地装置安装检验批质量验收记录---------------------------------------351 2变配电室子分部工程质量验收记录--------------------------------------------352 2-1变压器、箱式变电所安装分项工程质量验收记录------------------------353 2-1-1变压器、箱式变电所安装检验批质量验收记录------------------------354 2-2变配电室成套高压开关柜、屏、台安装分项工程质量验收记录---------355 2-2-1变配电室成套高压开关柜、屏、台安装检验批质量验收记录----------356 2-3裸母线、封闭母线、插接式母线安装分项工程质量验收记录--------357 2-3-1裸母线、封闭母线、插接式母线安装检验批质量验收记录---------358 2-4电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录--------------359 2-4-1电缆沟内和电缆竖井内电缆敷设检验批质量验收记录---------------360 2-5电缆头制作、导线连接和线路电气试验分项工程质量验收记录-----3612-5-1电缆头制作、导线连接和线路电气试验检验批质量验收记录------362 2-6接地装置安装分项工程质量验收记录--------------------------------------363 2-6-1接地装置安装检验批质量验收记录----------------------------------------364 2-7避雷引下线和变配电室接地干线敷设分项工程质量验收记录---------365 2-7-1避雷引下线和变配电室接地干线敷设检验批质量验收记录----------366 3供电干线系统子分部工程质量验收记录---------------------------------------367 3-1裸母线、封闭母线、插接式母线安装分项工程质量验收记录---------368 3-1-1裸母线、封闭母线、插接式母线安装检验批质量验收记录----------369 3-2桥架安装和桥架内电缆敷设分项工程质量验收记录---------------------370 3-2-1桥架安装和桥架内电缆敷设检验批质量验收记录----------------------371 3-3电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录---------------372 3-3-1电缆沟内和电缆竖井内电缆敷设检验批质量验收记录---------------373 3-4电线、电缆导管和线槽敷设分项工程质量验收记录--------------------374 3-4-1电线、电缆导管和线槽敷设检验批质量验收记录---------------------375 3-5电线、电缆穿管和线槽敷线分项工程质量验收记录--------------------376 3-5-1电线、电缆穿管和线槽敷线检验批质量验收记录---------------------377 3-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录------378 3-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录------379 4电气动力子分部工程质量验收记录--------------------------------------------380 4-1成套配电箱,控制柜(屏,台)和动力,照明配电箱(盘)安装分项工程质量验收记录-------381 4-1-1成套配电箱,控制柜(屏,台)和动力、照明配电箱(盘)安装检验批质量验收记录----382 4-2低压电动机、电加热器及电动执行机构检查接线分项工程质量验收记录--383 4-2-1低压电动机、电加热器及电动执行机构检查接线检验批质量验收记--3844-3低压电气动力设备试验和试运行分项工程质量验收记录-----------3854-3-1低压电气动力设备试验和试运行检验批质量验收记录-----------3864-4电缆桥架安装和桥架内电缆敷设分项工程质量验收记录--------------387 4-4-1电缆桥架安装和桥架内电缆敷设检验批质量验收记录--------------388 4-5电线导管、电缆导管和线槽敷设分项工程质量验收记录--------------389 4-5-1电线导管、电缆导管和线槽敷设检验批质量验收记录--------------390 4-6电线、电缆穿管和线槽敷线分项工程质量验收记录--------------------391 4-6-1电线、电缆穿管和线槽敷线检验批质量验收记录---------------------392 4-7电缆头制作、接线和线路绝缘测试分项工程质量验收记录-----------393 4-7-1电缆头制作、接线和线路绝缘测试检验批质量验收记录------------394 4-8开关、插座、风扇安装分项工程质量验收记录---------------------------395 4-8-1开关、插座、风扇安装检验批质量验收记录----------------------------396 5电气照明安装子分部工程质量验收记录---------------------------------------397 5-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装分项工程质量验收记录--398 5-1-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录--399 5-2电线、电缆导管和线槽敷设分项工程质量验收记录----------------------400 5-2-1电线、电缆导管和线槽敷设检验批质量验收记录----------------------401 5-3电线、电缆穿管和线槽敷线分项工程质量验收记录---------------------402 5-3-1电线、电缆穿管和线槽敷线检验批质量验收记录----------------------403 5-4槽板配线分项工程质量验收记录----------------------------------------------404 5-4-1槽板配线检验批质量验收记录----------------------------------------------405 5-5钢索配线分项工程质量验收记录----------------------------------------------406 5-5-1钢索配线检验批质量验收记录----------------------------------------------4075-6电缆头制作、导线连接和线路电气试验分项工程质量验收记录-------408 5-6-1电缆头制作、导线连接和线路电气试验检验批质量验收记录-------409 5-7普通灯具安装分项工程质量验收记录---------------------------------------410 5-7-1普通灯具安装检验批质量验收记录----------------------------------------411 5-8专用灯具安装分项工程质量验收记录---------------------------------------412 5-8-1专用灯具安装检验批质量验收记录----------------------------------------413 5-9插座、开关、风扇安装分项工程质量验收记录--------------------------------414 5-9-1插座、开关、风扇安装检验批质量验收记录--------------------------------415 5-10建筑照明通电试运行分项工程质量验收记录-----------------------------416 5-10-1建筑照明通电试运行检验批质量验收记录------------------------------417 6备用和不间断电源安装子分部工程质量验收记录---------------------------418 6-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装分项工程质量验收记录--419 6-1-1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录--420 6-2柴油发电机组安装分项工程质量验收记录---------------------------------421 6-2-1柴油发电机组安装检验批质量验收记录---------------------------------422 6-3不间断电源的其他功能单元安装分项工程质量验收记录---------------423 6-3-1不间断电源的其他功能单元安装检验批质量验收记录----------------424 6-4裸母线、封闭母线、插接式母线安装分项工程质量验收记录---------425 6-4-1裸母线、封闭母线、插接式母线安装检验批质量验收记录--------426 6-5电线、电缆导管和线槽敷设分项工程质量验收记录--------------------427 6-5-1电线、电缆导管和线槽敷设检验批质量验收记录---------------------428 6-6电线、电缆穿管和线槽敷线分项工程质量验收记录--------------------429 6-6-1电线、电缆穿管和线槽敷线检验批质量验收记录--------------------4306-7电缆头制作、导线连接和线路电气试验分项工程质量验收记录-----431 6-7-1电缆头制作、导线连接和线路电气试验检验批质量验收记录-----432 6-8接地装置安装分项工程质量验收记录---------------------------------------433 6-8-1接地装置安装检验批质量验收记录----------------------------------------434 7防雷及接地安装子分部工程质量验收记录------------------------------------435 7-1接地装置安装分项工程质量验收记录----------------------------------------436 7-1-1接地装置安装检验批质量验收记录----------------------------------------437 7-2避雷引下线和变配电室接地干线敷设分项工程质量验收记录---------438 7-2-1避雷引下线和变配电室接地干线敷设检验批质量验收记录---------439 7-3建筑物等电位连接分项工程质量验收记录---------------------------------440 7-3-1建筑物等电位连接检验批质量验收记录---------------------------------441 7-4接闪器安装分项工程质量验收记录------------------------------------------442 7-4-1接闪器安装检验批质量验收记录------------------------------------------443安装工程现场质量管理制度施工单位第一章、质量目标及经济责任由各施工员负责完成的施工项目，要求质量等级不低于土建工程所达到的质量等级。

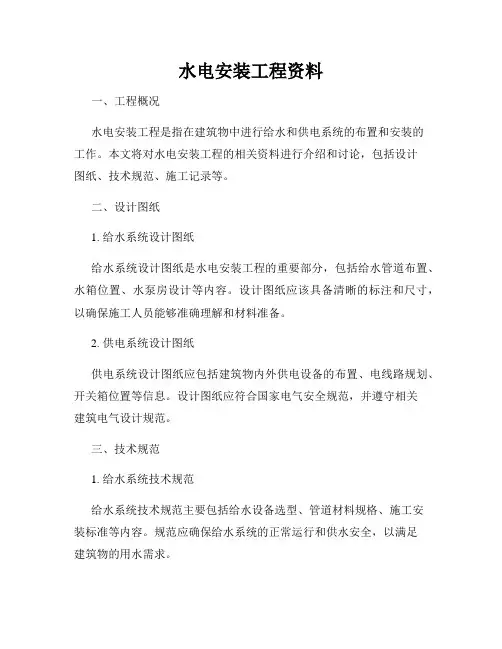

水电安装工程资料一、工程概况水电安装工程是指在建筑物中进行给水和供电系统的布置和安装的工作。

本文将对水电安装工程的相关资料进行介绍和讨论，包括设计图纸、技术规范、施工记录等。

二、设计图纸1. 给水系统设计图纸给水系统设计图纸是水电安装工程的重要部分，包括给水管道布置、水箱位置、水泵房设计等内容。

设计图纸应该具备清晰的标注和尺寸，以确保施工人员能够准确理解和材料准备。

2. 供电系统设计图纸供电系统设计图纸应包括建筑物内外供电设备的布置、电线路规划、开关箱位置等信息。

设计图纸应符合国家电气安全规范，并遵守相关建筑电气设计规范。

三、技术规范1. 给水系统技术规范给水系统技术规范主要包括给水设备选型、管道材料规格、施工安装标准等内容。

规范应确保给水系统的正常运行和供水安全，以满足建筑物的用水需求。

2. 供电系统技术规范供电系统技术规范应包括电缆规格、设备安装标准、接地设计等内容。

规范应符合国家电气安全规范，确保供电系统的安全性和稳定性。

四、施工记录施工记录是水电安装工程的重要资料，用于记录施工过程中的关键数据和问题解决方案。

施工记录包括但不限于以下内容：1. 施工进度记录：记录每个施工阶段的开始日期、结束日期、所用材料和施工人员等信息，确保工期控制和协调施工各方。

2. 质量检测报告：记录施工过程中的质量检测结果，如给水系统的水压测试报告、供电系统的线路电阻测试报告等，以确保系统符合设计要求和安全标准。

3. 变更记录：记录施工期间对设计图纸和技术规范的任何修改或调整，以及变更原因和批准方。

4. 安全事故记录：记录施工期间发生的任何安全事故，并记录相关的事故原因和后续处理措施。

五、其他资料水电安装工程还可能涉及其他资料，如施工合同、材料清单、验收报告等。

这些资料应按照合同和相关规范要求进行编制和整理，并随时准备好供有关方面查阅和审查。

结论水电安装工程资料的准备和整理对于保证工程质量和安全至关重要。

设计图纸、技术规范、施工记录等资料应详细、准确地编制和保存，并按照相关格式和要求进行整理，以便于工程的审查、验收和后期维护。

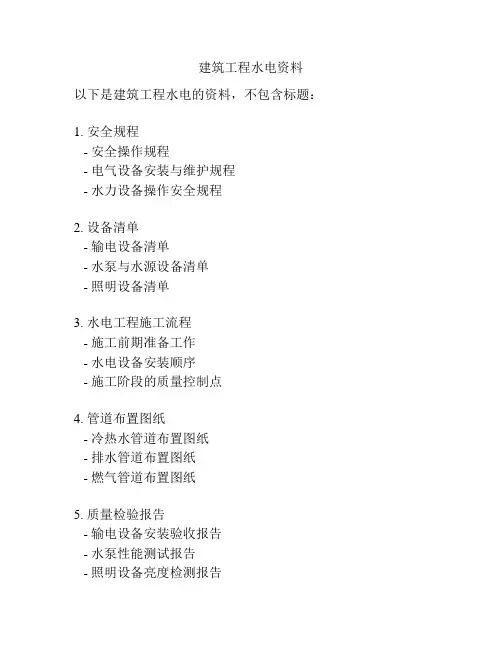

建筑工程水电资料
以下是建筑工程水电的资料，不包含标题：
1. 安全规程
- 安全操作规程
- 电气设备安装与维护规程
- 水力设备操作安全规程
2. 设备清单
- 输电设备清单
- 水泵与水源设备清单
- 照明设备清单
3. 水电工程施工流程
- 施工前期准备工作
- 水电设备安装顺序
- 施工阶段的质量控制点
4. 管道布置图纸
- 冷热水管道布置图纸
- 排水管道布置图纸
- 燃气管道布置图纸
5. 质量检验报告
- 输电设备安装验收报告
- 水泵性能测试报告
- 照明设备亮度检测报告
6. 工作进度计划
- 水电工程施工进度计划
- 设备安装与调试进度计划
- 完工时间节点安排
7. 设备维护手册
- 输电设备维护手册
- 水泵维护手册
- 照明设备维护手册
请注意，文中不能有相同的标题文字，以避免混淆和重复。

水电安装资料样本一、施工单位施工单位：XXXXX有限公司施工地址：XXX市XXX区XXX路XXX号二、工程概况本工程位于XXX市XXX区，建筑面积XXX平方米，总层数XXX层，包括地下XXX层、地上XXX层。

建筑用途为XXX。

水电工程总计划安装XXX套水电设施。

三、施工范围1.给水系统（1）给水总管道：根据设计图纸，在地下室布设给水总管道，管径XXX，管材XXX，安装XXX支总水表，XXX支总阀门。

（2）分支给水管道：根据设计图纸，在每个楼层布设分支给水管道，管径XXX，管材XXX，连接支分水表、防止回流阀和分支阀门。

2.排水系统（1）污水管道：根据设计图纸，在地下室布设污水管道，管径XXX，管材XXX，连接进水管道。

（2）雨水管道：根据设计图纸，在室外布设雨水管道，管径XXX，管材XXX，连接外部排水系统。

（3）废水管道：根据设计图纸，在每层楼布设废水管道，管径XXX，管材XXX。

3.照明系统（1）照明电线：根据设计图纸，在每个房间和过道进行电线敷设，电线规格XXX，电线型号XXX，安装照明开关、插座等配套设施。

（2）照明灯具：根据设计图纸，在每个房间和公共区域进行照明灯具安装，灯具数量XXX，灯具功率XXX，光源类型XXX。

4.电力系统（1）用电线路：根据设计图纸，在每个房间和公共区域进行电线敷设，电线规格XXX，电线型号XXX。

（2）电力开关：根据设计图纸，在每个房间和公共区域安装电力开关，开关数量XXX，功率XXX。

（3）电力配电箱：根据设计图纸，在每个楼层设置电力配电箱，数量XXX，规格XXX。

四、施工要求1.按照法律法规和相关标准进行施工，施工过程中保证施工质量。

2.施工单位需提供相关资质证明、人员职称证明和相关安全保障措施。

3.施工单位需派遣专业技术人员进行施工现场管理和技术指导。

4.完工后，负责进行相关工程验收及报装手续。

5.保证施工期间不影响周边居民生活和正常物业管理秩序。

五、施工进度计划施工进度计划如下：1.XXXX年X月X日至XXXX年X月X日：完成给水系统的安装。

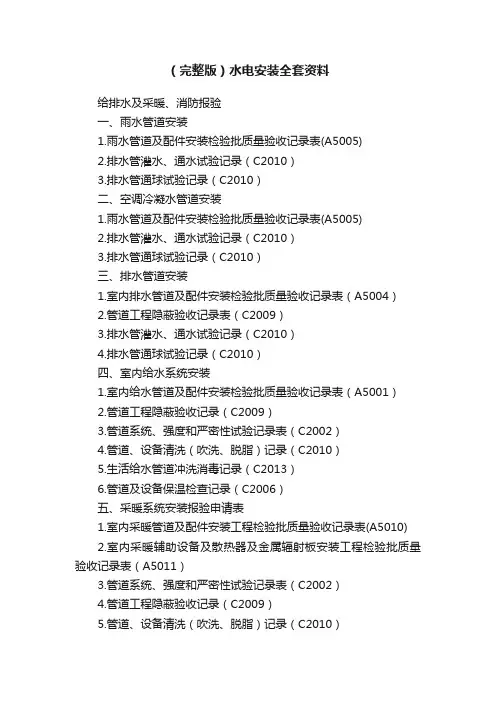

（完整版）水电安装全套资料给排水及采暖、消防报验一、雨水管道安装1.雨水管道及配件安装检验批质量验收记录表(A5005)2.排水管灌水、通水试验记录（C2010）3.排水管通球试验记录（C2010）二、空调冷凝水管道安装1.雨水管道及配件安装检验批质量验收记录表(A5005)2.排水管灌水、通水试验记录（C2010）3.排水管通球试验记录（C2010）三、排水管道安装1.室内排水管道及配件安装检验批质量验收记录表（A5004）2.管道工程隐蔽验收记录表（C2009）3.排水管灌水、通水试验记录（C2010）4.排水管通球试验记录（C2010）四、室内给水系统安装1.室内给水管道及配件安装检验批质量验收记录表（A5001）2.管道工程隐蔽验收记录（C2009）3.管道系统、强度和严密性试验记录表（C2002）4.管道、设备清洗（吹洗、脱脂）记录（C2010）5.生活给水管道冲洗消毒记录（C2013）6.管道及设备保温检查记录（C2006）五、采暖系统安装报验申请表1.室内采暖管道及配件安装工程检验批质量验收记录表(A5010)2.室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录表（A5011）3.管道系统、强度和严密性试验记录表（C2002）4.管道工程隐蔽验收记录（C2009）5.管道、设备清洗（吹洗、脱脂）记录（C2010）6.管道及设备保温检查记录（C2006）六、卫生器具及给水配件安装1.卫生器具及给水配件安装工程检验批质量验收记录表（A5008）2.卫生器具排水管道安装工程检验批质量验收记录表（A5009）3.排水管灌水、通水试验记录（C2010）4.卫生器具蓄水试验记录（C2011）七、消防系统安装1.室内给水管道及配件安装检验批质量验收记录表（A5001）2.消防水泵结合器及消火栓安装工程检验批质量验收记录表（A5014）3.室内消火栓系统安装检验批质量验收记录表（A5002）4.管道系统、强度和严密性试验记录表（C2002）5.管道焊口检查记录（如消防管道为焊接钢管时用）（C2005）6.管道及设备保温检查记录（C2006）7.管道工程隐蔽验收记录（只在地沟内填）（C2009）8.管道、设备清洗（吹洗、脱脂）记录（C2010）9.消火栓系统试射试验记录（C2008）10.消防系统检验试验记录（消防验收时填）（C2007）八、隐蔽工程汇总1．隐蔽工程验收记录汇总表（B1064-04）注：是B1064-04所有隐蔽工程资料的汇总，这张表放在所有管道隐蔽资料的最前面。

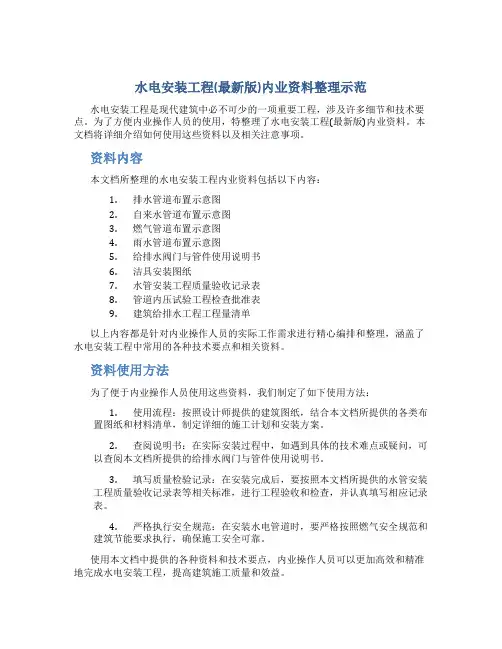

水电安装工程(最新版)内业资料整理示范水电安装工程是现代建筑中必不可少的一项重要工程，涉及许多细节和技术要点。
