变压器油色谱在线监测系统原理及应用效果【摘要】变压器故障诊断要综合各种检测手段和方法，在变压器故障和诊断中单靠电气试验方法往往很难发现某些特殊局部部位的故障和发热隐患，色谱分析已成为检测变压器等充油设备故障的重要手段，这种方法能弥补电气试验方法的不足之处。

本文论述了变压器故障诊断及色谱分析诊断的原理，阐述了MGA2000—6系统的工作原理和技术特点及应用情况。

【关键词】在线监测变压器绝缘油色谱分析1引言在现代电气设备的运行和维护中，变压器是电力系统的主要设备之一，因结构复杂，影响安全运行的因素较多。

变压器在线监测系统通过油色谱分析、微水分析、温度的热效应等综合信息来分析判断变压器的绝缘状况，较好地解决了这些问题。

与预防性试验相比，在线监测系统采用更高灵敏度的传感器采集运行中设备的劣化信息，信息量的处理和识别依靠有丰富软件支持的计算机网络，不仅可以把某些预试项目在线化，还可以引进一些新的能更真实反应设备运行状态的特征量，从而实现对设备运行状态的综合诊断，促进电力设备由定期试验向状态检修过渡。

2变压器故障诊断变压器故障诊断要综合各种检测手段和方法，对检测结果进行综合分析和评判，根据DL/T596—2005《电力设备预防性试验规程》规定的试验项目，各种介质损耗因数的测量作为作为设备状态诊断和检测项目的关键具有重要意义。

目前，电力系统中采用了大量的充油电气设备，采用电气试验的方法对电气设备的绝缘情况进行检测是一个有效的方法。

由于有一些设备的早期潜伏或局部故障，如变压器铁心多点接地，变压器内部线圈轻微匝间短路和比较轻微的放电等故障，受试验条件所限，采用电气试验的方法常常检测不出来，但是，如果采用色谱分析方法，对这些设备的绝缘油中溶解的气体进行检测分析，就可以检测出设备故障的所在。

色谱分析已成为检测变压器等充油设备故障的重要手段，这种方法能弥补电气试验方法的不足之处。

色谱分析检测技术能在设备不断电的环境中进行，受外界其它电气环境影响很小，可以定期临测设备的运行状态，保证设备安全运行，还可以连续跟踪有疑问和有故障的设备，并且能分析故障的进一步发展情况。

摘要：本文介绍了电力变压器光声光谱和油色谱两种在线监测技术原理，并介绍了这两种在线监测技术相关的诊断方法，关键词：变压器油色谱光声光谱在线监测0引言变压器是电网系统的核心设备之一，它的运行状态对系统安全具有重要影响。

随着对变压器运行维护要求的不断提高，变压器故障在线诊断技术的研究工作得到了越来越多的关注。

近年来，随着电力变压器在线监测技术得到迅速发展，加上计算机技术和通信技术使得电力变压器检测数据可以及时的处理与传输，并得到实时的运行状态数据，令在线监测技术成功应用于实际的工程中去。

然而，由于检测技术尚有一定的局限性，以及电力变压器内部故障存在的复杂性，当前应用中的在线监测系统的可靠性和稳定性仍显不足。

本文着重分析了电力变压器的光声光谱和油色谱在线监测技术，阐述了两种技术的原理，以及相应的诊断方法等。

1两种在线监测技术原理变压器是电力系统中的重要设备之一，其安全运行状态直接关系到系统的安全稳定。

油浸电力变压器在正常运行中和发生故障后，在热、电的作用下，其绝缘油及有机绝缘材料会分解出H2，CH4，C2H6，C2H4，C2H2，CO和CO2等气体，这些气体可用于判断故障类型及故障部位。

对特定油中溶解气体进行定性定量分析，可以直观、高效地预判出电力变压器的潜伏故障。

1.1电力变压器光声光谱在线监测原理1.1.1光声光谱技术光声光谱(Photo-acoustic spectrometry) 技术是基于光声效应来检测吸收物体积分数的一种光谱技术。

该技术的优势为：①可实现非接触性检测，对气体无消耗；②无需分离气体，不同气体的成分和含量可直接通过光谱分析确定；③各器件的性能稳定，可实现在长期使用中免维护；④能够对气体吸收光能的大小进行直接测量，且比傅里叶红外光谱技术灵敏度更高；⑤测量的精度高，范围广，同时检测速度快,具有重复性和再现性。

一般情况下，多数气体分子的无辐射跃迁主要处于红外波段，因而光声光谱技术对气体的定性定量分析，是通过对气体对相应于特征吸收峰的特定波长红外光的吸收量的测量来实现的。

变压器油色谱在线监测系统的应用分析变压器油色谱在线监测系统是一种用于监测变压器油中化学成分变化的技术。

它通过分析变压器油中的气体和溶质，可以及时检测到变压器内部故障或异常情况，提前采取维修或更换的措施，从而保证变压器的正常运行。

下面将对变压器油色谱在线监测系统的应用进行分析。

首先，变压器油色谱在线监测系统可以实现实时监测。

传统的变压器油检测方法通常需要将油样送至实验室进行分析，时间周期较长，无法及时获得检测结果。

而变压器油色谱在线监测系统可以直接在变压器设备内部进行监测，实时获取数据，并通过报警系统提醒运维人员。

这样可以及时掌握变压器工作情况，减少故障的发生。

其次，变压器油色谱在线监测系统可以实现多种故障的检测。

变压器内部可能存在多种故障，如放电、过热、短路等。

这些故障会导致油中的气体和溶质成分发生变化，通过变压器油色谱在线监测系统的分析，可以判断出故障类型和严重程度。

同时，系统还可以对油样中的微量故障进行检测，提前发现潜在的问题，避免严重故障的发生。

另外，变压器油色谱在线监测系统具有较高的准确性和可靠性。

该系统使用先进的色谱分析技术，可以对油样中的不同成分进行定量和定性分析，准确判断其含量。

同时，系统采用高灵敏度的传感器，可以检测到很低浓度的气体和溶质，提高了故障的检测率。

此外，系统还可以对油样进行连续监测，实时跟踪变压器油的变化情况，帮助判断问题的严重程度。

此外，变压器油色谱在线监测系统具有自动化和智能化的特点。

系统通过传感器实时采集数据，并通过数据处理和分析算法进行判断和预测。

系统还可以与变压器智能监控系统进行联动，实现故障的自动诊断和报警。

这大大降低了运维人员的工作负担，提高了监测的效率和准确性。

最后，变压器油色谱在线监测系统的应用有助于延长变压器的使用寿命。

通过及时检测变压器油中的化学成分变化，可以避免油中污染物的积累和变压器内部故障的进一步发展，延长变压器的寿命。

同时，系统还可以提供变压器的工作状态和油质情况的统计数据，供运维人员参考和分析，优化变压器的使用和维护方案。

电力变压器油色谱在线监测技术综述摘要：基于油中溶解气体的色谱分析是监测变压器内部故障的重要方法。

随着目前国家电网的迅猛发展，此项技术也在不断改进，色谱分析的在线监测方法的研究也越来越受到关注。

变压器在线监测己经越来越为人们所重视，在线监测的准确率将逐渐提高，并将完全取代定期巡检。

这不仅能在经济上减少变压器定期检修及事故维修的费用，而且能够保证电网安全运行的可靠性。

实行变压器在线监测是变压器检测的必然趋势，也将进一步推动变电站自动化程度的提高。

关键词：城是轨道交通台；客流运输；组织方案优化引言电力系统的安全运行，必要条件是设备的运行安全，在众多运行环节中，关键环节的关键设备就是变压器。

在长期运行的情况下，电力设备，比如变压器出现运行事故也是情有可原。

但设备故障运行，对其本身损害并不大，更大的损失是间接损失。

对于整个电网运行,电力变压器应属于所有电力设备的上游环节，若其发生重要事故，造成的后果会非常严重。

所以，对于电网中电力变压器在线监测技术的研究具有非常重要的工程实际意义。

1.变压器油中气体在线监测技术概述1、变压器油中气体在线监测原理在线变压器油分析技术的基本原理和常规油中气体的检测方法原理本质是相同的，采用在线自动油气分离单元实现自动脱气是这两种方法的关键区别所在。

在线变压器油分析技术是气体自动进入相关相，并在相对应的电气开关控制下，通过特制的色谱柱进行分离，使用特定检测器对分离出气体进行检测，气体电信号的采集与处理分析通过数据采集装置实现,以确定油中溶解气体的含量以及是否处在正常的范围。

2、变压器在线监测油气分离基本要求油中取气体是变压器溶解气体监测的重要节点。

此过程的误差因素主要来自于脱气过程。

六种被溶解与油中的主要气体的在线的自动的分离要求分离装置的要求就会很高，它是实现变压器在线监测的重要条件，变压器中的绝缘油也会因此过程被污染，平衡时间也会相对变短。

在变压器运行过程中，常出现--些紧急情况，需要迅速的对气体进行分离监测，一般少于24小时，对于特殊的情况，如较强烈的内部故障，需要达到2小时。

变压器油色谱在线监测系统的应用摘要：随着电力企业的不断发展，油色谱在国内的应用也断增多，技术也随之成熟完善。

油色谱的在线监测根据油气分离与监测方法不同可分为：气相色谱法、光声光谱法、红外线光谱法、燃料电池发，其中气相色谱法是国内应用最广泛、最完善的技术。

通过不同的技术方法将油中溶解的气体进行离线或者在线含量分析，根据气体各组分的含量来判断设备中隐藏的缺陷。

关键词：变压器；油色谱；在线监测1油色谱在线监测系统工作原理变压器油色谱在线监测系统，首先油样采集单元采集油气分离后的故障特性气体；通过载气把混合故障气体载入色谱柱，色谱柱把故障特性气体分离；分离的气体依顺序进入气体传感器；气敏传感器按出峰顺序对故障特性气体，H2、CO、CH4、C2H6、C2H4、C2H2、CO2等分别检测，并转换成电信号；采集单元完成数据的转换和采集，并对采集到的数据进行存储、计算和分析，得到故障气体各组份及总烃含量，并通过以太网传至数据处理服务器，后台故障诊断专家系统对变压器油色谱数据进行综合分析诊断，完成变压器故障的判定。

2变压器油色谱在线监测系统组成与功能2.1变压器油色谱在线监测系统组成油色谱在线监测系统由色谱分析模块、通信模块、电源模块及后台监控工作站等组成，如图1所示。

绝缘油色谱分析模块：油气分离单元，气体检测单元，控制单元等。

完成变压器绝缘油样采集、油气分离、自动取样、组份分离、组份检测等工作。

载气装置把样本气体组分，通过流动性气体载入色谱柱进行分离。

油气分离单元采用色谱柱高效、快速分离出变压器油中的溶解气体；气体检测单元采用微桥式检测器，流速稳定、体积小灵敏度高，与实验室内色谱分析水平相近。

通信模块：完成数据及控制指令的传输功能。

图12.2变压器油色谱在线监测系统功能电力变压器油色谱在线监测系统功能如下。

完成变压器油色谱分析仪的数据采集。

报警功能，超阈值范围报警。

故障诊断，依据《GB/T 7252—2001变压器油中溶解气体分析与判断导则》，完成故障诊断。

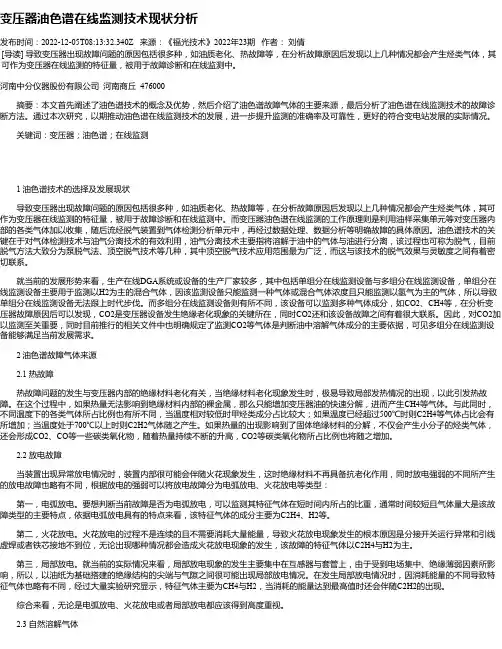

变压器油色谱在线监测技术现状分析发布时间：2022-12-05T08:13:32.340Z 来源：《福光技术》2022年23期作者：刘倩[导读] 导致变压器出现故障问题的原因包括很多种，如油质老化、热故障等，在分析故障原因后发现以上几种情况都会产生烃类气体，其可作为变压器在线监测的特征量，被用于故障诊断和在线监测中。

河南中分仪器股份有限公司河南商丘 476000摘要：本文首先阐述了油色谱技术的概念及优势，然后介绍了油色谱故障气体的主要来源，最后分析了油色谱在线监测技术的故障诊断方法。

通过本次研究，以期推动油色谱在线监测技术的发展，进一步提升监测的准确率及可靠性，更好的符合变电站发展的实际情况。

关键词：变压器；油色谱；在线监测1 油色谱技术的选择及发展现状导致变压器出现故障问题的原因包括很多种，如油质老化、热故障等，在分析故障原因后发现以上几种情况都会产生烃类气体，其可作为变压器在线监测的特征量，被用于故障诊断和在线监测中。

而变压器油色谱在线监测的工作原理则是利用油样采集单元等对变压器内部的各类气体加以收集，随后流经脱气装置到气体检测分析单元中，再经过数据处理、数据分析等明确故障的具体原因。

油色谱技术的关键在于对气体检测技术与油气分离技术的有效利用，油气分离技术主要指将溶解于油中的气体与油进行分离，该过程也可称为脱气，目前脱气方法大致分为泵脱气法、顶空脱气技术等几种，其中顶空脱气技术应用范围最为广泛，而这与该技术的脱气效果与灵敏度之间有着密切联系。

就当前的发展形势来看，生产在线DGA系统或设备的生产厂家较多，其中包括单组分在线监测设备与多组分在线监测设备，单组分在线监测设备主要用于监测以H2为主的混合气体，因该监测设备只能监测一种气体或混合气体浓度且只能监测以氢气为主的气体，所以导致单组分在线监测设备无法跟上时代步伐。

而多组分在线监测设备则有所不同，该设备可以监测多种气体成分，如CO2、CH4等，在分析变压器故障原因后可以发现，CO2是变压器设备发生绝缘老化现象的关键所在，同时CO2还和该设备故障之间有着很大联系。

GDDG-IR-OL油色谱在线监测系统一、概述没有什么能比计划外的断电更糟糕的了，它会使您的营业收入下降，并对您的声誉和品牌造成难以估量的损失。

不过幸运的是：超过50% 的电源变压器故障都可以使用正确的在线检测工具检测到，这意味着严重的故障是可以预防的。

但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。

这就是我们设计GDDG-IR-OL监测系统的原因。

它可为电力变压器提供实时、无故障的气体监测功能—没有误报，也无需维护。

在要求苛刻的运行环境中，有两项关键的设计驱动因素：安全性和可靠性。

这是在经过数十年不断地倾听客户需要和研制现有设备，并且充分利用超过80 年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上，形成的最终设计要求。

武汉国电西高电气有限公司DGA 油色谱在线监测系统拥有基Web 的用户界面，用户根本不再需要任何其他软件。

根据设计，设备能够在不到两小时内安装好—只需连接油路、电源和数据，一切即告完成。

可以通过数字通信和继电器连接到现有控制和监测系统，或将其用作独立的监测设备。

如果出现断电等干扰情况，自我诊断功能支持完成自行恢复。

红外传感器的制造基于国电西高核心测量技术以及我们自己的洁净室生产的组件。

真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动，而密封和受保护的光学器件可防止传感器被污染。

使用电容式薄膜聚合物，传感器直接测量油液的湿度，这款传感器已在变压器监测领域应用了20 年。

二、功能1、测量性能更出色• 在洁净室中设计并制造了光学红外传感器• 光谱扫描提供选择性气体测量• 真空气体提取，与油温、油压和油液类型无关• 独有的自动校准功能解决长期漂移问题—•无需重新校准2、设计更加坚固可靠• 密封结构耐受真空和压力变化• 与油液接触的组件和管路都采用不锈钢和铝制材料• 无耗材，意味着无需定期维护• 采用磁力驱动齿轮泵和高品质阀门，提供高耐用度3、安装和操作更加简化• 安装和试运行缩短到不到两小时• 以一小时输出为间隔持续运行—无需数据平均• 基于浏览器的用户界面，支持轻松地查看和共享数据及更改设置• 系统受到干扰后可自我诊断和自行恢复三、技术参数1、油中的测量参数2、测量性能3、计算参数4、工作环境5、类型测试6、电源7、输出8、结构规格。

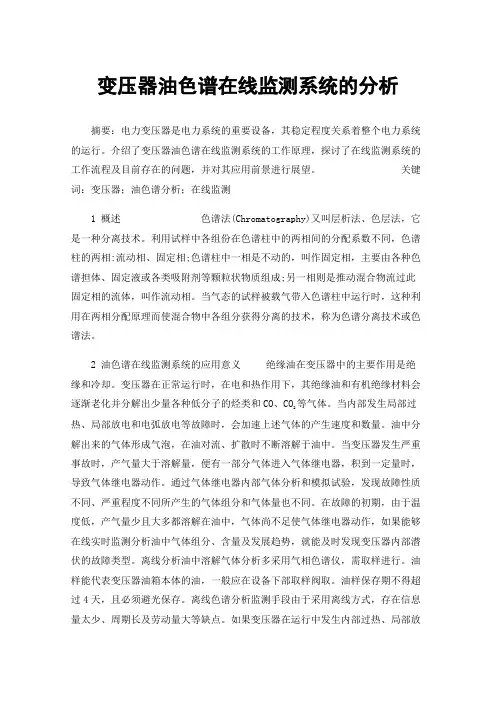

变压器油色谱在线监测系统的分析摘要：电力变压器是电力系统的重要设备，其稳定程度关系着整个电力系统的运行。

介绍了变压器油色谱在线监测系统的工作原理，探讨了在线监测系统的工作流程及目前存在的问题，并对其应用前景进行展望。

关键词：变压器；油色谱分析；在线监测1 概述色谱法(Chromatography)又叫层析法、色层法，它是一种分离技术。

利用试样中各组份在色谱柱中的两相间的分配系数不同，色谱柱的两相:流动相、固定相;色谱柱中一相是不动的，叫作固定相，主要由各种色谱担体、固定液或各类吸附剂等颗粒状物质组成;另一相则是推动混合物流过此固定相的流体，叫作流动相。

当气态的试样被载气带入色谱柱中运行时，这种利用在两相分配原理而使混合物中各组分获得分离的技术，称为色谱分离技术或色谱法。

2 油色谱在线监测系统的应用意义绝缘油在变压器中的主要作用是绝缘和冷却。

变压器在正常运行时，在电和热作用下，其绝缘油和有机绝缘材料会逐渐老化并分解出少量各种低分子的烃类和CO、CO等气体。

当内部发生局部过2热、局部放电和电弧放电等故障时，会加速上述气体的产生速度和数量。

油中分解出来的气体形成气泡，在油对流、扩散时不断溶解于油中。

当变压器发生严重事故时，产气量大于溶解量，便有一部分气体进入气体继电器，积到一定量时，导致气体继电器动作。

通过气体继电器内部气体分析和模拟试验，发现故障性质不同、严重程度不同所产生的气体组分和气体量也不同。

在故障的初期，由于温度低，产气量少且大多都溶解在油中，气体尚不足使气体继电器动作，如果能够在线实时监测分析油中气体组分、含量及发展趋势，就能及时发现变压器内部潜伏的故障类型。

离线分析油中溶解气体分析多采用气相色谱仪，需取样进行。

油样能代表变压器油箱本体的油，一般应在设备下部取样阀取。

油样保存期不得超过4天，且必须避光保存。

离线色谱分析监测手段由于采用离线方式，存在信息量太少、周期长及劳动量大等缺点。

如果变压器在运行中发生内部过热、局部放电或电弧放电，势必会影响变压器正常运行，甚至发生变压器停电事故。

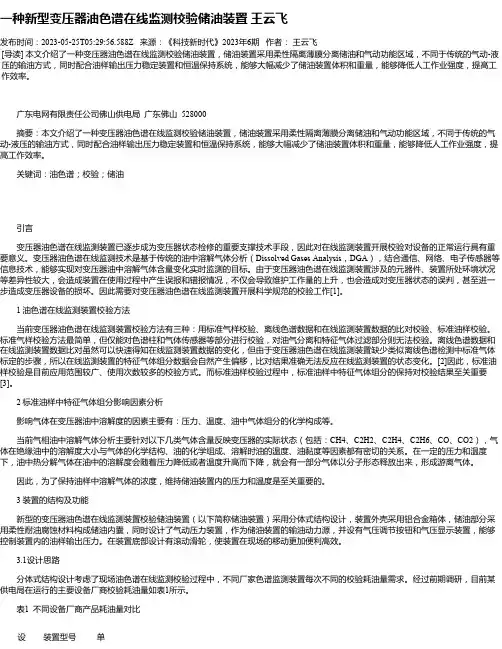

一种新型变压器油色谱在线监测校验储油装置王云飞发布时间：2023-05-25T05:29:56.588Z 来源：《科技新时代》2023年6期作者：王云飞[导读] 本文介绍了一种变压器油色谱在线监测校验储油装置，储油装置采用柔性隔离薄膜分离储油和气动功能区域，不同于传统的气动-液压的输油方式，同时配合油样输出压力稳定装置和恒温保持系统，能够大幅减少了储油装置体积和重量，能够降低人工作业强度，提高工作效率。

广东电网有限责任公司佛山供电局广东佛山 528000摘要：本文介绍了一种变压器油色谱在线监测校验储油装置，储油装置采用柔性隔离薄膜分离储油和气动功能区域，不同于传统的气动-液压的输油方式，同时配合油样输出压力稳定装置和恒温保持系统，能够大幅减少了储油装置体积和重量，能够降低人工作业强度，提高工作效率。

关键词：油色谱；校验；储油引言变压器油色谱在线监测装置已逐步成为变压器状态检修的重要支撑技术手段，因此对在线监测装置开展校验对设备的正常运行具有重要意义。

变压器油色谱在线监测技术是基于传统的油中溶解气体分析（Dissolved Gases Analysis，DGA），结合通信、网络、电子传感器等信息技术，能够实现对变压器油中溶解气体含量变化实时监测的目标。

由于变压器油色谱在线监测装置涉及的元器件、装置所处环境状况等差异性较大，会造成装置在使用过程中产生误报和错报情况，不仅会导致维护工作量的上升，也会造成对变压器状态的误判，甚至进一步造成变压器设备的损坏。

因此需要对变压器油色谱在线监测装置开展科学规范的校验工作[1]。

1 油色谱在线监测装置校验方法当前变压器油色谱在线监测装置校验方法有三种：用标准气样校验、离线色谱数据和在线监测装置数据的比对校验、标准油样校验。

标准气样校验方法最简单，但仅能对色谱柱和气体传感器等部分进行校验，对油气分离和特征气体过滤部分则无法校验。

离线色谱数据和在线监测装置数据比对虽然可以快速得知在线监测装置数据的变化，但由于变压器油色谱在线监测装置缺少类似离线色谱检测中标准气体标定的步骤，所以在线监测装置的特征气体组分数据会自然产生偏移，比对结果准确无法反应在线监测装置的状态变化。

GDDG-IR-OL油色谱在线监测系统一、概述没有什么能比计划外的断电更糟糕的了，它会使您的营业收入下降，并对您的声誉和品牌造成难以估量的损失。

不过幸运的是：超过50% 的电源变压器故障都可以使用正确的在线检测工具检测到，这意味着严重的故障是可以预防的。

但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。

这就是我们设计GDDG-IR-OL监测系统的原因。

它可为电力变压器提供实时、无故障的气体监测功能—没有误报，也无需维护。

在要求苛刻的运行环境中，有两项关键的设计驱动因素：安全性和可靠性。

这是在经过数十年不断地倾听客户需要和研制现有设备，并且充分利用超过80 年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上，形成的最终设计要求。

武汉国电西高电气有限公司DGA 油色谱在线监测系统拥有基Web 的用户界面，用户根本不再需要任何其他软件。

根据设计，设备能够在不到两小时内安装好—只需连接油路、电源和数据，一切即告完成。

可以通过数字通信和继电器连接到现有控制和监测系统，或将其用作独立的监测设备。

如果出现断电等干扰情况，自我诊断功能支持完成自行恢复。

红外传感器的制造基于国电西高核心测量技术以及我们自己的洁净室生产的组件。

真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动，而密封和受保护的光学器件可防止传感器被污染。

使用电容式薄膜聚合物，传感器直接测量油液的湿度，这款传感器已在变压器监测领域应用了20 年。

二、功能1、测量性能更出色• 在洁净室中设计并制造了光学红外传感器• 光谱扫描提供选择性气体测量• 真空气体提取，与油温、油压和油液类型无关• 独有的自动校准功能解决长期漂移问题—•无需重新校准2、设计更加坚固可靠• 密封结构耐受真空和压力变化• 与油液接触的组件和管路都采用不锈钢和铝制材料• 无耗材，意味着无需定期维护• 采用磁力驱动齿轮泵和高品质阀门，提供高耐用度3、安装和操作更加简化• 安装和试运行缩短到不到两小时• 以一小时输出为间隔持续运行—无需数据平均• 基于浏览器的用户界面，支持轻松地查看和共享数据及更改设置• 系统受到干扰后可自我诊断和自行恢复三、技术参数1、油中的测量参数2、测量性能3、计算参数4、工作环境5、类型测试6、电源7、输出8、结构规格。

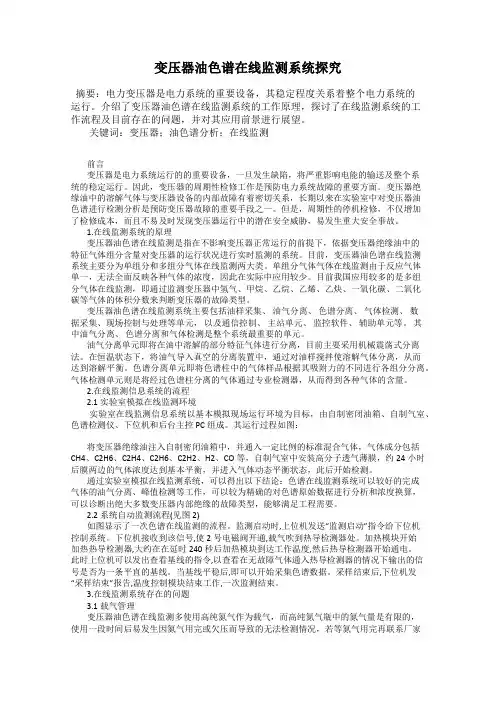

变压器油色谱在线监测系统探究摘要：电力变压器是电力系统的重要设备，其稳定程度关系着整个电力系统的运行。
