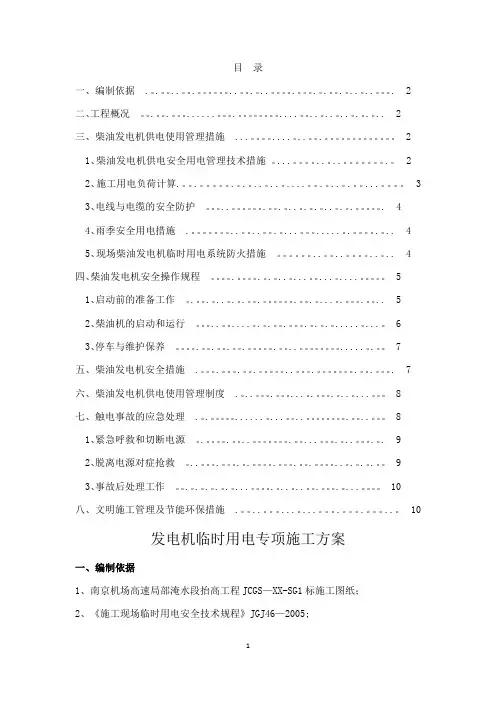

目录一、编制依据.。
.。
..。
.。
..。
.。
..。
.。
.。
.。
.。
..。
..。
. 2二、工程概况。
.。
.。
......。
.。
....。
..。
..。
..。
.。
.。
.. 2三、柴油发电机供电使用管理措施...。
....。
..。
.。
21、柴油发电机供电安全用电管理技术措施。
...。
..。
..。
.。
22、施工用电负荷计算.。
.。
.。
.。
..。
..。
....。
.。
..。
.。
...。
33、电线与电缆的安全防护。
..。
.。
.。
..。
.。
.。
..。
.。
.。
. 44、雨季安全用电措施.。
..。
..。
.。
...。
.....。
.。
.。
.. 45、现场柴油发电机临时用电系统防火措施。
..。
..。
..。
.. 4四、柴油发电机安全操作规程。
.。
.。
.。
..。
...。
...。
....。
51、启动前的准备工作。
.。
.。
..。
.。
.。
.。
.。
.。
...。
.。
.。
.. 52、柴油机的启动和运行。
..。
....。
.。
.。
.。
.。
.。
.。
.....。
...。
63、停车与维护保养。
.。
.。
.。
.。
.。
..。
.....。
.。
7五、柴油发电机安全措施.。
.。
.。
.。
..。
.。
.。
.。
. 7六、柴油发电机供电使用管理制度.。
..。
.。
...。
.。
.。
..。
...。
8七、触电事故的应急处理.。
.。
......。
...。
..。
.。
..。
81、紧急呼救和切断电源。
.。
.。
..。
.。
...。
.。
..。
.。
. 92、脱离电源对症抢救。
..。
.。
.。
.。
.。
.。
.。
..。
.。
.。
.。
93、事故后处理工作。
.。
.。
.。
.。
.。
...。
.。
..。
..。
.。
.。
...。
10八、文明施工管理及节能环保措施.。
..。
...。
...。
.。
.。
..。
10发电机临时用电专项施工方案一、编制依据1、南京机场高速局部淹水段抬高工程JCGS—XX-SG1标施工图纸；2、《施工现场临时用电安全技术规程》JGJ46—2005;3、《建筑机械使用安全技术规程》JGJ 33-2012；4、《建筑施工安全检查标准》JGJ59-2011;5、《建筑工程施工现场供用电安全规范》GB 50194-93.二、工程概况2015年秦淮河流域发生罕见大洪水。
柴油发电机运行管理规程一、前言柴油发电机作为新能源不可或缺的一部分，已经在工业、农林、城市、军队等方面得到广泛应用。
如何保证柴油发电机的正常运转和延长使用寿命，是保证其高效使用的前提。
本文将为大家介绍柴油发电机的运行管理规程。
二、柴油发电机的基本组成柴油发电机由柴油机、同步发电机、控制系统以及辅助系统组成，柴油机是动力部分，同步发电机为发电部分，控制系统用来控制发电机的输出电压和频率。
辅助系统则包括散热系统、润滑系统、燃油供油系统、起动系统等等。
这些部件是发电机能正常运作的保证。
三、柴油发电机的管理措施1. 每日检查在每天柴油发电机使用前应进行检查。
检查包括检查进气、排气、润滑、供油，以及燃油等。
此外，还要检查起动电路、冷却水位、发电终端电压等。
如有任何异常情况应及时处理。
2. 定期维护对于柴油发电机而言，定期维护是非常重要的。
要按照厂家规定的保养计划进行定期维护，以便延长其使用寿命。
在定期维护中，需要对柴油机进行质量检查，清洁和调整系统中的各部件。
3. 自我保护柴油发电机在使用期间需要做好自我保护，以保护自己不被损坏。
当柴油机检测到自身出现严重故障，会自动停机，然后向操作员发出警告信号。
此时，应该停止发电机的操作，检修故障。
4. 燃油管理燃油管理是柴油发电机管理的一个重要方面。
应该确保柴油发电机的燃油质量达到要求，杜绝使用过旧或过腐的柴油。
此外，还需要保证柴油发电机真空管路处于正常状态，以确保柴油机正常运转。
5. 环境管理环境管理包括保持机房内的干燥、清洁、通风，并确保机房内有足够的进气量。
另外，机房内的空气中不应该有火源，以免发生火灾。
四、运行中的警告信号在柴油发电机运行中，以下警告信号应引起注意：1. 闸门旋转时产生噪音2. 发电机内部温度升高3. 燃料不良4. 后处理设备故障5. 润滑系统不良6. 开关不良7. 同步装置不良当以上警告信号发生时，应立即检修。
否则，会给发电机带来损坏，甚至会导致火灾等严重事故。

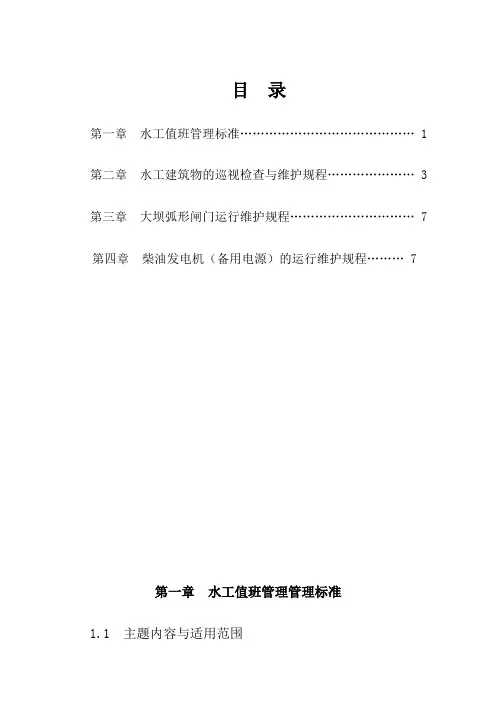

目录第一章水工值班管理标准 (1)第二章水工建筑物的巡视检查与维护规程 (3)第三章大坝弧形闸门运行维护规程 (7)第四章柴油发电机（备用电源）的运行维护规程 (7)第一章水工值班管理管理标准1.1 主题内容与适用范围本规程是根据峡门口电站的特点的编制了水工人员和管理标准。
本规程适用于峡门口电站水工运行人员。
1.2 电站有两位水工，大坝一位，小坝一位。
1.2.1 值班人员工作要有充沛的精力，要严格按岗位职责担负工作责任。
1.2.2 水工值班员要随时观测水情，记录好当天的运行日志。
1.2.3 整理好工具、设备，打扫保持启闭室的卫生等。
1.2.4 记录好当天尚未处理的工作，设备运行的缺陷、故障，排除设备故障、缺陷，水工建筑物的缺陷。
1.2.5 认真及时完成电站领导按排的各项任务。
1.2.6 在汛期要特别交待好洪水调度及报汛情况。
1.2.7 值班人员上班应认真负责，不得擅自离岗，尤其洪水期间更应做到寸步不离。
值班人员私自离岗半小时以上按旷工处理，如擅自离岗，造成事故者，一切后果由值班人员负责，直至追究失职责任。
1.2.8 值班人员值班不准喝酒。
1.2.9 运行记录要认真填写，字迹清楚端正，不得随意涂改或撕页。
1.3 工作要求1.3.1 栏污栅前应保持清洁、无树枝、树叶及其他漂浮杂物等影响过水，栅前栅后水位差不得大于20cm。
1.3.2 根据发电负荷的要求，服从运行车间的调度，准时停、送水，及时调节水量。
1.3.3 认真按水工巡视规定对水工建筑物进行巡视，并做好记录。
1.3.4 做好各设备日常维护工作。
1.3.5 未经同意，值班人员不准将闲杂外人带入工作场所。
1.3.6 值班人员对各闸门提升的高度要做好记录。
1.3.7 值班时发现的隐患或问题及时向电站领导汇报，并作记录。
1.4 汛期工作1.4.1 汛期前（三月底）应全面检查所辖的水工建筑物，查看电源设备及各种工作元件。
对不正常的元件，设备要进行维护、更换，以确保汛期的正常使用。

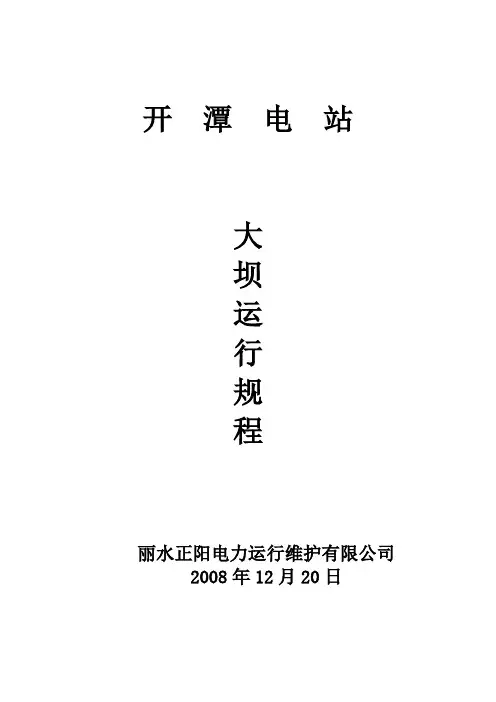

开潭电站大坝运行规程丽水正阳电力运行维护有限公司2008年12月20日目录第一章大坝运行规程 (2)第二章柴油发电机运行规程 (9)第一章大坝运行规程一、基本规定1、大坝泄洪闸门、冲砂闸门、舌瓣闸门的启闭,根据泄洪和调度需要,按调度人员的电话通知或书面指令,由当班运行人员进行操作,其他任何人员不得擅自操作。
2、若遇特殊情况,如危及人身,发生险情等,值班人员应加强观测,采取有效措施后,启闭或停止闸门操作,事后及时报告调度值班人员和有关领导。
3、预计开潭电站Q出库（含发电引用流量）≤1000m3/s时，由开潭电站值班人员提前2小时按报送程序向市防指、莲都区防汛办、五里亭电站传真报送单；若预计开潭电站Q出库（含发电引用流量）>1000m3/s时，由开潭电站值班人员提前2小时按报批程序向市防指申请。
泄洪时按有关规定执行，并先进行预警后才可操作闸门,并在闸门开启后,密切注意水库水位变化。
4、当开潭电站水库洪峰流量达到5000m3/s，同时水情预报洪水洪峰流量仍将继续增大，开潭电站中央控制室应及时报告开潭电站防汛领导小组，并按报批程序向市防指报告。
5、闸门的操作应由两人进行,一人操作,一人记录和监视.如若发生异常情况,则立即停止操作,经检查确认无误后方可继续操作,或改为操作其他闸门,将实际执行情况及时汇报调度人员以及有关领导。
6、闸门运行值班人员应将调度人员通知的闸门启闭时间,孔数,开度,流量,实际执行情况和启闭设备及闸门有无异常情况等及时,详细的填写在值班记录本上。
7、大坝泄洪闸、舌瓣闸、船闸的编号规定如下:从左岸至右岸(面对下游)依次编号为#1—#18闸门,其中#13—#18泄洪闸各有一个舌瓣闸门，#1闸门为船闸。
8、根据所发生的不同频率洪水流量采用分级度汛方案：首先保丽水市、上下游人民以及工作人员的生命财产安全；其次保330国道的正常通行；再次是保大坝及设备的安全。
汛期加强对大坝及坝底廊道的观测，备足防汛物资，并组织好防洪度汛领导小组及抢险队伍。
柴油发电机管理制度及倒闸操作程序
倒闸操作程序
网上停电，备用发电机发电，进行以下操作：
1、断开配电柜内所有负荷自动空气开关；
2、把双投刀闸开关投在左侧发电机位置上,合上配电柜中的所有负荷空气开关；
3、起动柴油发电机怠速运行3至5分钟后，调整油门，使频率达到50HZ,电压达到380V至400V，当频率和电压达额定值后，合上发电机控制箱上的自动空气开关进行送电。
当网上来电，由发电状态改为网上供电，进行以下操作：
1、调小柴油机油门并断开发电机控制箱上的自动空气开关，使柴油发电机怠速运转3至5分钟后停机；
2、接着断开配电柜中所有负荷自动空气开关；
3、把双投刀闸开关投在右侧市电位置上；
4、分别合上配电柜中的所有自动空气开关进行送电。
特别注意：刀闸开关不能带负荷操作！要操作刀闸开关，必须断开负荷空气开关。

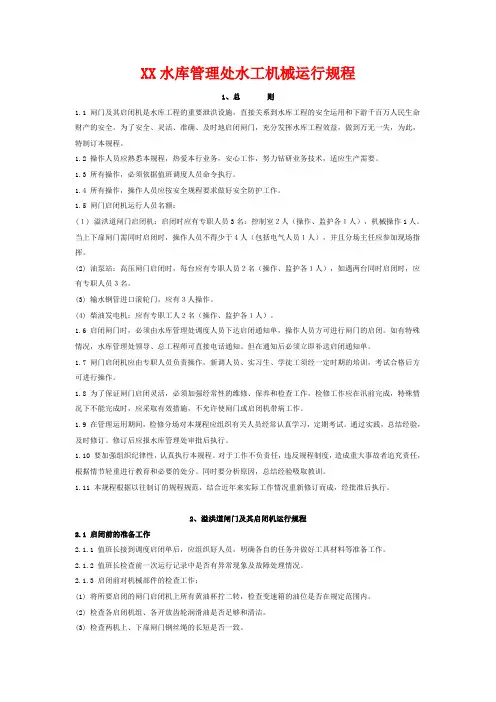

XX水库管理处水工机械运行规程1、总则1.1 闸门及其启闭机是水库工程的重要泄洪设施，直接关系到水库工程的安全运用和下游千百万人民生命财产的安全。
为了安全、灵活、准确、及时地启闭闸门，充分发挥水库工程效益，做到万无一失，为此，特制订本规程。
1.2 操作人员应熟悉本规程，热爱本行业务，安心工作，努力钻研业务技术，适应生产需要。
1.3 所有操作，必须依据值班调度人员命令执行。
1.4 所有操作，操作人员应按安全规程要求做好安全防护工作。
1.5 闸门启闭机运行人员名额：(１) 溢洪道闸门启闭机：启闭时应有专职人员3名：控制室２人（操作、监护各１人），机械操作1人。
当上下扉闸门需同时启闭时，操作人员不得少于4人（包括电气人员１人），并且分场主任应参加现场指挥。
(2) 油泵站：高压闸门启闭时，每台应有专职人员２名（操作、监护各１人），如遇两台同时启闭时，应有专职人员３名。
(3) 输水钢管进口滚轮门，应有３人操作。
(4) 柴油发电机：应有专职工人２名（操作、监护各１人）。
1.6 启闭闸门时，必须由水库管理处调度人员下达启闭通知单，操作人员方可进行闸门的启闭。
如有特殊情况，水库管理处领导、总工程师可直接电话通知。
但在通知后必须立即补送启闭通知单。
1.7 闸门启闭机应由专职人员负责操作，新调人员、实习生、学徒工须经一定时期的培训，考试合格后方可进行操作。
1.8 为了保证闸门启闭灵活，必须加强经常性的维修、保养和检查工作，检修工作应在汛前完成，特殊情况下不能完成时，应采取有效措施，不允许使闸门或启闭机带病工作。
1.9 在管理运用期间，检修分场对本规程应组织有关人员经常认真学习，定期考试。
通过实践，总结经验，及时修订。
修订后应报水库管理处审批后执行。
1.10 要加强组织纪律性，认真执行本规程。
对于工作不负责任，违反规程制度，造成重大事故者追究责任，根据情节轻重进行教育和必要的处分。
同时要分析原因，总结经验吸取教训。
1.11 本规程根据以往制订的规程规范，结合近年来实际工作情况重新修订而成，经批准后执行。

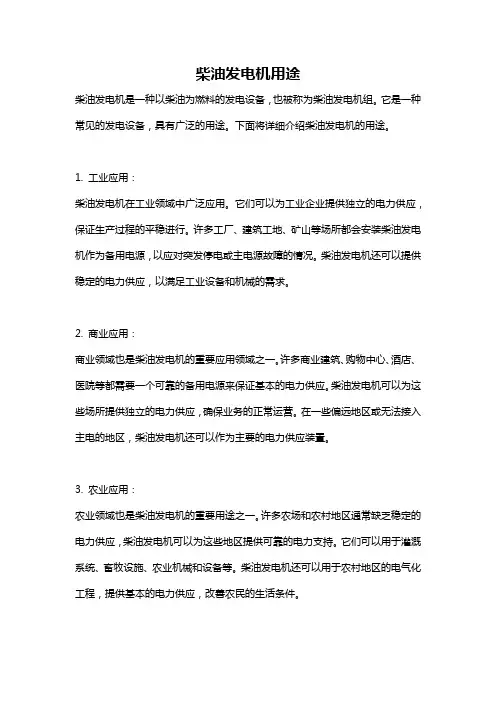

柴油发电机用途柴油发电机是一种以柴油为燃料的发电设备，也被称为柴油发电机组。
它是一种常见的发电设备，具有广泛的用途。
下面将详细介绍柴油发电机的用途。
1. 工业应用：柴油发电机在工业领域中广泛应用。
它们可以为工业企业提供独立的电力供应，保证生产过程的平稳进行。
许多工厂、建筑工地、矿山等场所都会安装柴油发电机作为备用电源，以应对突发停电或主电源故障的情况。
柴油发电机还可以提供稳定的电力供应，以满足工业设备和机械的需求。
2. 商业应用：商业领域也是柴油发电机的重要应用领域之一。
许多商业建筑、购物中心、酒店、医院等都需要一个可靠的备用电源来保证基本的电力供应。
柴油发电机可以为这些场所提供独立的电力供应，确保业务的正常运营。
在一些偏远地区或无法接入主电的地区，柴油发电机还可以作为主要的电力供应装置。
3. 农业应用：农业领域也是柴油发电机的重要用途之一。
许多农场和农村地区通常缺乏稳定的电力供应，柴油发电机可以为这些地区提供可靠的电力支持。
它们可以用于灌溉系统、畜牧设施、农业机械和设备等。
柴油发电机还可以用于农村地区的电气化工程，提供基本的电力供应，改善农民的生活条件。
4. 建筑应用：在建筑行业，柴油发电机可以为建筑工地和临时建筑提供电力支持。
建筑工地通常需要大量的电力来供应施工设备、照明、暖气和其他电器设备。
柴油发电机可以满足这些需求，保证施工工作的顺利进行。
在一些偏远地区或缺乏主电的地区，柴油发电机也可以用于临时建筑物，为人们提供基本的电力供应。
5. 紧急备用电源：柴油发电机还可以作为紧急备用电源使用。
在突发停电或自然灾害等紧急情况下，柴油发电机可以迅速启动并提供稳定的电力供应。
这对于重要的公共设施、通信基站、医院和紧急救援中心等至关重要。
柴油发电机的快速启动和可靠性使其成为应对紧急情况的最佳选择。
总之，柴油发电机具有广泛的用途，可以为工业、商业、农业、建筑等各个领域提供可靠的电力供应。
无论是作为备用电源还是主要电源，柴油发电机在各个行业中都起着重要的作用。
柴油机发电机操作规程一、使用方法：1.进入配电房，断开总电源闸门。
2.断开发电机控制屏的空气开关。
3.手动加机油，使机油表压力有所上升。
4.打开柴油箱开关，柴油机油门打到怠速档。
5.打开储气罐的阀门。
6.打开柴油机的气阀开关，此时发电机起动运转了。
7.检查机油进油回油是否正常，及发电机是否有异常现象。
8.关住储气罐的阀门。
9.让发电机怠速运转5分钟。
10.把柴油机的油门钮旋加到，发电机送出交流电频率50-51HZ。
11.要在发电机控制屏箱，电压旋钮调整电压400V。
12.合闭上发电机控制屏的空气开关闸门。
13.在配电房开启六个绿色按钮，顺序按按钮下面的编号依次开启。
14.在来市电时，要断开电源时要提前8分钟通知综合办。
15.断开发电机控制屏的空气开关闸门。
合上总电源闸门进入市电。
16.在配电房开启六个绿色按钮，顺序按按钮下面的编号依次开启。
17.关闭发电机的柴油机。
在春，秋，冬季柴油机开到怠速运转6分钟，关闭发电机的柴油机。
18.工作人员必须在发电房里，实时注意发电机的异常情况。
二、注意事项：1.开始发电起动马达时，一定先要手动加有机油后，才能起动，起动时是否有机油进油。
2.要实时检查整个发电机组是否机油在工作液面以上，要绝对的保证在发电机上有工作机油。
3.发电机冷却水温度不到70°，不要开冷却水塔机冷却。
4.发电机在工作时,工作人员必须在发电机房实时注意发电机的异常情况。
5.每天要检查储气罐气是否有2.5公斤。
6.要严格认真地按保养要求去实施保养。
发电机组安全技术操作规程（15篇范文）第1篇发电机组安全技术操作规程⒈经考试合格并持有效操作证者，方能上机操作。
操作者必须熟知本机结构性能，严格遵守《设备操作（使用）和保养手册》中的安全规则和注意事项。
⒉发电机房（棚）要作好防雨、防火和防止风沙吹入，地面要保持干燥，机架搁垫平稳，发电机及配电盘周围应铺设木板或绝缘垫层。
机房内不得存放易燃、易爆物品及杂物。
⒊开动前检查发动机的润滑油、燃油、冷却液和励磁机是否正常；磁场变阻器的电阻放在最大位置；与变压器送电共用一个配电盘时，应检查闸刀是否与变压器断开，接通在发电机的位置上；断开各路送电闸刀，检查各相熔丝有无断路；禁止发电机在有负荷的情况下起动（无人自控备用发电机除外）。
⒋当原动机达到额定转速后，逐渐减低磁场变阻器的电阻，使电压增高到略大于额定值。
若变阻器的电阻为零时，尚无电压，可加少量负载即能建压。
⒌送电时应先闭合总闸，再逐一闭合分路电闸，使发电机逐渐增加负荷，调节变阻器电阻，使电机电压维持额定值。
⒍运行中，应经常监视各显示仪表指示是否正常，及负荷、温升、电刷等工作状况。
并应注意随负荷的增减，电压调节的变化范围一般允许在±5%以内，频率的变化不允许超过±1%。
各相电流的不平衡，一般应不超过 10%（低负荷运转时除外）。
任何一相电流都不应超过额定值。
⒎严禁超载、超压。
禁止在一相熔丝断路的情况下继续送电。
当发现励磁回路接地，转子线圈短路、发电机冒烟、着火以及发生其它内部故障时，应立即停机处理。
⒏发电机停机前，应先逐步减去负荷，待负荷为零时，再断开主开关及励磁开关。
将磁场电阻放到最大位置，停止原动机。
寒冬运转时，做好防寒保温工作，防止发电机组冻裂损坏。
⒐在相序、电压、频率相同情况下可并列运行。
并列运行时，应严格遵守并列操作技术要求。
合闸应在同一时间，不允许有先后以免造成反冲，烧毁发电机。
⒑并行时，发现失掉励磁，电刷下面发现强烈火花且减少负荷也不能消除，或者发电机失去同步时，应立即将发电机从电网解列。
发电机安全操作规程发电机安全操作规程一、以柴油机为动力的发电机，其发动机部分的操作按内燃机的有关规定执行。
二、发电机启动前必须认真检查各部分接线是否正确，各连结部分是否牢靠，电刷是否正常、压力是否符合要求，接地线是否良好。
三、启动前将励磁变阻器的阻值放在最大位置上，断开输出开关，有离合器的发电机组应脱开离合器。
先将柴油机空载启动，运转平稳后再启动发电机。
四、发电机开始运转后，应随时注意有无机械杂音，异常振动等情况。
确认情况正常后，调整发电机至额定转速，电压调到额定值，然后合上输出开关，向外供电。
负荷应逐步增大，力求三相平衡。
五、发电机并联运行必须满足频率相同，电压相同，相位相同，相序相同的条件才能进行。
六、准备并联运行的发电机必须都已进入正常稳定运转。
七、接到“准备并联”的信号后，以整部装置为准，调整柴油机转速，在同步瞬间合闸。
八、并联运行的发电机应合理调整负荷，均衡分配各发电机的有功功率及无功功率。
有功功率通过柴油机油门来调节，无功功率通过励磁来调节。
九、运行中的发电机应密切注意发动机声音，观察各种仪表指示是否在正常范围之内。
检查运转部分是否正常，发电机温升是否过高。
并做好运行记录。
十、停车时，先减负荷，将励磁变阻器回复，使电压降到最小值，然后按顺序切断开关，最后停止柴油机运转。
十一、并联运行的柴油机如因负荷下降而需停车一台，应先将需要停车的一台发电机的负荷，全部转移到继续运转的发电机上，然后按单台发电机停车的方法进行停车。
如需全部停车则先将负荷切断，然后按单台发电机停机办理。
十二、移动式发电机，使用前必须将底架停放在平稳的基础上，运转时不准移动。
十三、发电机在运转时，即使未加励磁，亦应认为带有电压。
禁止在旋转着的发电机引出线上工作及用手触及转子或进行清扫。
运转中的发电机不得使用帆布等物遮盖。
十四、发电机经检修后必须仔细检查转子及定子槽间有无工具、材料及其它杂物，以免运转时损坏发电机。
十五、机房内一切电器设备必须可靠接地。
闸门操作规程一、闸门启闭前，应做好下列准备：1、检查上下游警戒区内有无停泊的船只。
用高音喇叭通知上下游警戒区的船只，使警戒区内船只迅速撤离至安全水域；2、检查上下游水面，重点是闸门门槽附近有无影响闸门启闭的漂浮物或其它行水障碍，并予以清除；3、检查电源电压是否正常。
若遇电网停电，应立即启用发电机组供电；检查启闭设备、闸门、仪表及三相电相序是否正常，电压是否在380伏±10%范围内，并进行点运行试机，检查正常后方可进行操作；4、非操作人员不得进入启闭现场。
二、闸门操作程序：1、接到市防指闸门启闭通知后，应立即做好闸门启闭前的准备工作，并作好记录。
2、合闸送电，并用高音喇叭通知上、下游船只，直到所有船只退出警戒区。
3、开闸时应由中间向两边依次开启，对称运行，关闸时次序相反。
4、启闭过程中应同时注意倾听启闭机运行是否正常，有无异常响声，注意观察电压、电流读数，并作好记录。
5、闸门启闭时，应检查巡视启闭设备及上下游河道水流情况。
6、密切监视过流保护，发现异常及时停车检查，查找原因进行处理。
7、闸门启闭后，应仔细核对开启高度，观察上下游水位流态，切断电源。
8、启闭结束后，必须将启闭时间、操作次序、开高、启闭前后上下游水位、水流情况、开关操作巡视人员、启闭过程中的不正常的现象等详细填写在启闭记录上，妥善保存，并按规定向上级主管部门汇报调度指令执行情况。
三、闸门操作应遵守下列规定：1、闸门操作应由2名或2名以上熟悉业务的工作人员进行操作，一人操作,一人监护。
遇大流量运行或特殊运行工况时管理所所长及技术人员应到场指挥。
2、闸门启闭应尽量做到对称均匀。
开闸时，由中间向两侧依次对称开启;关闸时，由两侧向中间依次对称关闭。
3、闸门正在启闭时，不得按反向按钮，如需反向运行，应先按停止按钮，然后才能反向运行。
4、在启闭过程中，如果发现闸门或启闭机出现异常现象，如闸门倾斜、震动，启闭机声音异常，电动机超负荷等，应立即停车检查，查明原因，排除故障后再继续启闭。
中国国际航空股份有限公司北京总队区域停车楼项目（停车楼）施工现场柴油发电机使用安全措施编制：审核：审定：2020年4月目录一、编制依据.................................... 错误!未定义书签。
二、工程概况.................................... 错误!未定义书签。
三、柴油发电机供电使用管理小组.................. 错误!未定义书签。
四、柴油发电机供电使用管理措施.................. 错误!未定义书签。
1、柴油发电机供电安全用电管理技术措施........ 错误!未定义书签。
2、电线与电缆的安全防护...................... 错误!未定义书签。
3、雨季安全用电措施.......................... 错误!未定义书签。
4、柴油发电机临电系统防火措施................ 错误!未定义书签。
五、柴油发电机安全操作规程...................... 错误!未定义书签。
1、启动前的准备工作.......................... 错误!未定义书签。
2、柴油机的启动和运行........................ 错误!未定义书签。
3、停机与维护保养............................ 错误!未定义书签。
六、柴油发电机安全措施.......................... 错误!未定义书签。
七、柴油发电机供电使用管理制度.................. 错误!未定义书签。
八、触电事故的应急处理.......................... 错误!未定义书签。
1、紧急呼救和切断电源........................ 错误!未定义书签。
2、脱离电源对症抢救.......................... 错误!未定义书签。
一种柴油发电机远程监测系统的创新应用一种水电站柴油发电机远程监测系统，其智能监测，集中程度高，能够监测发电机运行过程中的各项数据，对数据进行集中分析和存储，实现了发电机智能化、可视化功能，既替代了单一重复劳动力工作，又提升了电站事故处理效率，同时保障了发电机的工作可靠性，推进了智慧企业建设。
标签：柴油发电机;监测系统;智能化一、柴油发电机在水电站的应用及现状水电站厂用电系统与柴油发电机相互配合，确保了厂房内外重要设备在厂用电消失的情况下能正常供电，400V柴油发电机组目前主要为机组冲砂底孔、机组的工作闸门、泄洪闸启闭机等重要负荷供电，避免可能造成极端情况下水漫大坝及机组不能开启等严重事故，柴油发电机组能有效提高了水电站备用电源的可靠性，所以柴油发电机在水电站是十分重要的，但是目前水电站柴油发电机目前集中化、数据化、智能化监测程度不高，一般采用普通单一变量监测，手动记录数据，人工分析，存在较大误差。
通过单一技术手段对柴油发电机实施监测，此种监测方法集中化程度不高，历史数据无法查询，人工分析存在单一性、片面性。
二、柴油发电机远程监测系统的设计方案一种水电站发电机远程监测系统，包括发电机，发电机连有外置油箱，外置油箱连有储油罐，所述储油罐设有第一监测组件，所述外置油箱设有第二监测组件，所述第一监测组件和第二监测组件连有PLC控制器。
1、第一监测组件包括设于储油罐上的第一液位传感器以及设于储油罐供油端的带有控制系统的供油泵，供油泵的供油端与外置油箱连通，所述供油泵的控制系统和第一液位传感器均与PLC控制器连接。
2、第二监测组件包括设于外置油箱上的第二液位传感器以及与第二液位传感器连接的液位开关，所述第二液位传感器与PLC控制器连接，PLC控制器与液位开关连接。
PLC控制器连有油位报警器，为了进一步直观提醒远程检测人员外置油箱油位的异常情况，所述PLC控制器连有油位报警器。
当PLC控制器监测到外置油箱的油位高于预设上限值或低于预设下限值时，PLC控制器对油位报警器传输信号，使其启动报警。
闸门启闭机维护保养制度启闭机、闸门维护保养制度1、闸门的维护保养防腐：闸门防腐根据具体情况可采用涂料保护、金属喷镀、外加电流阴极保护与涂料联合防腐等办法。
采用涂料防腐可五年左右进行一次。
具体防腐周期，视检查情况而定。
闸门在除锈之后未涂防腐材料之前，要认真检查所有焊缝是否有开裂现象。
发现隐患及时处理，平时也要进行检查。
所有螺栓、螺母、连接器等不得有损伤和松动，如有损坏应及时更换。
呆板、滑析、支铰、承重定轮、反轮、侧轮、及锁定装置等，4-5年应拆检一次。
对于损坏的零件应进行修理或更换，并要保持良好的润滑条件，动作灵活可靠。
橡皮止水不能油漆，如有硬化、破裂变形等现象应予更新。
2、启闭机的维护与保养螺栓联接所有螺栓必须牢牢拧紧。
对于容易松动的螺栓必须采用弹簧圈、开口销、双螺母等防松措施。
对于脱扣的螺栓、螺母应更换。
按图纸规定，螺栓应露出螺母2-3扣，弹簧垫圈失效后应更换。
键毗连：当键毗连的部位在受力时有冲击声，就应修理或更新键联接。
修理轴或毂部磨坏键槽时，如键槽的宽度较原尺寸增大，但不跨越15%时，答应修理键槽时侧壁，但必须同时更换平键。
松动的键应更换。
为了防止毂部发生裂纹，键和键槽共同不应过紧。
禁止放置垫片来使键与键槽精密共同。
联轴节弹性联轴节：（1）半接手中的圆孔和弹性垫圈的最大间隙，允许每面不跨越2毫米，销子磨损严峻时，必须修理或更换。
而圆孔变形时，应更换半接手。
（2）发现半接手有轴向位移或在轴上配合松动，应更换半接手。
不允许在半接手毂部的圆孔屯轴之间放置垫片和在轴上敛缝使配合紧密。
同时禁止把关轴节焊在轴上。
（3）弹性连轴节的毂部或销孔之间有裂纹，必须更换半接手。
（4）弹性垫圈禁绝与油接触。
齿形关轴节不应漏油如果发现漏油应更换密封圈。
（1）、齿形联轴节的内外套，如有裂纹必须报废。
润滑要求良好，螺栓配合紧密，螺母应有可靠的防松装置。
（2）、联轴节所联结的两根轴的径向位移和倾斜度不允许跨越下表数值。
但两者不能同时出现。
柴油发电机倒闸操作程序柴油发电机倒闸操作程序1、引言本文档旨在提供柴油发电机倒闸操作的详细步骤和注意事项，以确保操作人员能够正确、安全地执行倒闸操作。
2、倒闸操作前准备2.1 检查发电机工作状态，确保其处于正常停机状态。
2.2 了解倒闸操作所涉及的设备和电路情况，包括电路图、保护装置和控制器等。
2.3 确认倒闸操作是否需要额外的授权或许可，并获得必要的批准。
3、倒闸操作步骤3.1 启动监控系统，确保其正常运行并能够进行操作记录和监控。
3.2 检查倒闸操作开关，并将其调至就绪状态。
3.3 戴上适当的个人防护设备，如安全帽、防护眼镜和手套等。
3.4 检查倒闸操作区域，确保其没有杂物或其他障碍物。
3.5 确认倒闸操作区域的通风情况，并保持良好的通风状态。
3.6 按照发电机制造商的指导手册，启动发电机并使其处于运行状态。
3.7 进入发电机控制室，按照操作手册中的指示，操作倒闸开关。
4、倒闸操作注意事项4.1 在操作倒闸开关之前，确保所有值班人员已离开受影响的区域。
4.2 确认倒闸开关处于可操作状态，并确保其正常运行。
4.3 严格按照操作手册中的指示进行操作，不可随意更改操作顺序或步骤。
4.4 在操作倒闸开关期间，确保周围没有其他人员，以及其他非相关设备和工具。
4.5 在操作倒闸开关后，及时将其复位，并确认其处于正常工作状态。
附件：本文档涉及到的附件如下：1、发电机制造商的指导手册2、倒闸操作区域示意图3、监控系统操作手册法律名词及注释：1、倒闸操作：指将电器设备的断路器或开关从闭合状态切换到断开状态的操作。
2、个人防护设备：指用于保护个人安全的设备，如安全帽、防护眼镜和手套等。
3、通风情况：指倒闸操作区域的空气流通情况。
4、复位：指将断路器或开关从打开状态切换到闭合状态的操作。
中国国电集团公司国电万安水力发电厂柴油发电机组提升闸门试验技术方案国电万安水力发电厂2017年4月技术规范书名称：柴油发电机组提升闸门试验技术方案方案编写人：生产技术部审核：总工审核：批准：存厂档案室：□是目录1 概述 (1)2 一次线路安装调试 (1)2.1 十六坝段400V一次设备图纸 (1)2.2 一次线路安装方案 (2)2.3 柴油发电机组一次接线图 (2)3 柴油发电机组介绍 (3)3.1 柴油发电机组技术参数 (3)3.2 HGM6110发电机组开机前的检查 (4)3.3 柴油发电机组正常手动启动、停机 (4)4 表孔启闭机提升试验的安全措施 (4)4.1 表孔闸门启闭机工作原理 (4)4.2 启闭实验条件 (5)4.4 动水启闭试验 (6)柴油发电机组提升闸门试验1 概述为了确保防汛电源的安全可靠增设了一台300KW 的柴油发电机组，以便在厂用电源和外来电源全部消失的情况下，启动柴油发电机组向十六坝段400V 配电房供电，作用防汛的备用电源。
2 一次线路安装调试2.1 十六坝段400V 一次设备图纸十六坝段400V I 段（图一）、II 段主接线（图二）。
图一 十六坝顶400V I 段磁铁机机电动制12动电动电电动机1机铁磁2制动电动电电动机1机铁磁2制动电动电电动机1机铁磁制动电动电16坝段变电所0.4KV系统接线图1图二十六坝段400V II段2.2 柴油发电机组一次接线方案国电万安水力发电厂共设有10个底孔闸门，9个表孔闸门。
本实验是在厂用电全部消失的情况下，不借助厂外来电源，自启用外购柴油发电机组对闸门启闭机进行供电，保证闸门启闭机能正常开启与关闭。
本方案主要对柴油发电机组的介绍、一次二次设备安装调试和对5#表孔启闭机进行一次无水提门试验，一次动水提门试验。
柴油发电机放置在坝顶9号表孔启闭机旁，柴油发电机组输出至发电机专用配电箱内刀闸下端头，刀闸上端头接至9号表孔启闭机400V断路器上端头，为了减少线路压降和满足柴油发电机组输出功率容量，柴油发电机组输出至专用配电箱及配电箱至9号表孔启闭机通过两根3×120+1×70电缆连接向II段母线提供400V电源，通过母线向各个底表孔闸门提供电源。
柴油发电机接线方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中国国电集团公司国电万安水力发电厂柴油发电机组提升闸门试验技术方案国电万安水力发电厂2017年4月技术规范书名称：柴油发电机组提升闸门试验技术方案方案编写人：生产技术部审核：总工审核：批准：存厂档案室：□是目录柴油发电机组提升闸门试验1 概述为了确保防汛电源的安全可靠增设了一台300KW 的柴油发电机组，以便在厂用电源和外来电源全部消失的情况下，启动柴油发电机组向十六坝段400V 配电房供电，作用防汛的备用电源。
2 一次线路安装调试 十六坝段400V 一次设备图纸十六坝段400V I 段（图一）、II 段主接线（图二）。
图一 十六坝顶400V I 段磁铁机机电动制12动电动电电动机1机铁磁2制动电动电电动机1机铁磁2制动电动电电动机1机铁磁制动电动电16坝段变电所0.4KV系统接线图1图二十六坝段400V II段柴油发电机组一次接线方案国电万安水力发电厂共设有10个底孔闸门，9个表孔闸门。
本实验是在厂用电全部消失的情况下，不借助厂外来电源，自启用外购柴油发电机组对闸门启闭机进行供电，保证闸门启闭机能正常开启与关闭。
本方案主要对柴油发电机组的介绍、一次二次设备安装调试和对5#表孔启闭机进行一次无水提门试验，一次动水提门试验。
柴油发电机放置在坝顶9号表孔启闭机旁，柴油发电机组输出至发电机专用配电箱内刀闸下端头，刀闸上端头接至9号表孔启闭机400V断路器上端头，为了减少线路压降和满足柴油发电机组输出功率容量，柴油发电机组输出至专用配电箱及配电箱至9号表孔启闭机通过两根3×120+1×70电缆连接向II段母线提供400V电源，通过母线向各个底表孔闸门提供电源。
机1动电在厂用电全部消失时，柴油发电机组输出电源送到16坝段400V II段母线。
断开409断路器，拉开4909刀闸；断开4892联络刀闸， 16坝段400V II 段独立运行。
柴油发电机组倒闸作业操作规程为确保公司电力安全、高效、正常、规范运行，保证发电机组有效运转，公司制定柴油发电机组倒闸作业操作规程。
一、操作步骤1.机油检查。
拔出机油油位标尺，油位显示在“L－H”之间为正常。
2.直流电压检查。
检查发电机控制屏上的直流电压表，表值显示在24V以上为正常。
3.柴油贮量检查。
检查贮罐玻璃液位管中的液位，液位不低于标尺读数160mm为宜。
4.水冷却系统检查。
5.启动柴油发电机组。
用钥匙右旋保持几秒后，待启动正常后放手，钥匙自动复位。
如启动困难，连续启动时间不得超过30秒，失败再启动间隔时间1-2分钟。
6.柴油机运转检查。
检查柴油机运转时的机油压力、水温变化和机器的异常响声（机油在发动后的15秒钟内无油压显示，应立即关机）。
7.发电机运转检查。
查看发电机控制屏面上的电压表、频率表、功率因数表，如发现电压不正常，可旋转控制屏面上的电压调节器作微量调节。
8.检查完毕，待发电机空载运行3-5分钟后加载。
二、安全注意事项1．发电机室内的噪声高达100（dB）分贝，操作人员进入需戴防护耳罩。
2．发电机的输出电压具有自动调节功能，操作人员仅需适当的微调。
3．发电机室内应保持良好的通风。
4．发电机运行时，需由专门人员经常检查，发现异常需停车时应及时通报相关领导（或中控室）。
三、自发电监控1.在发电过程中，经常注意柴油机的水温、机油温度和压力，查看发电机的输出电压、频率等，发现异常应立即关机。
四、倒闸送电顺序1.检查市电确已停电和负荷确已卸载。
2.将操作手柄插入低压开关柜（AA1）的双头隔离刀闸的操作孔，手动转过180°使批示标记从市电指向自发电（照明开关柜AA0，同样进行倒闸切换）。
3.启动柴油发电机组，按《柴油发电机操作步骤》执行。
4.发电控制屏面上的仪表读数显示正常后，可按合闸按钮（绿色）向外送电。
五、恢复送电顺序5.确认市网供电正常，征得班长（或控制室）同意后，在低压开关柜上（AA1）按下分闸按钮（绿色），断开动力负荷；打开低压开关柜（AA0）的屏面，手动分断照明负荷。
