工业设备及管道绝热工程施工质量验收规范—表

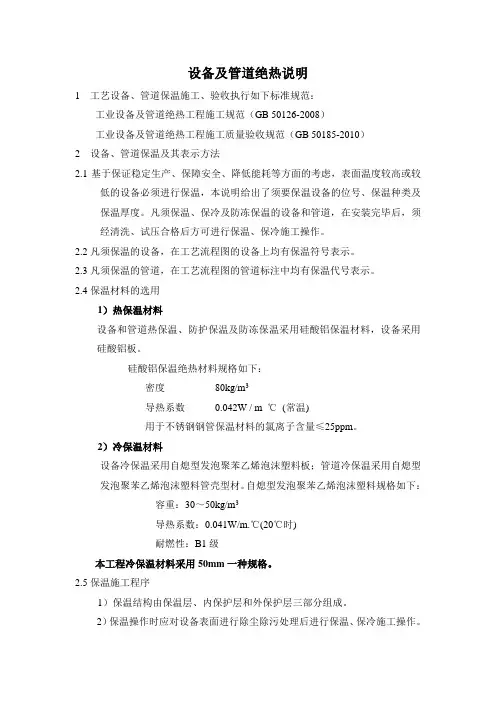

设备及管道绝热说明1 工艺设备、管道保温施工、验收执行如下标准规范：工业设备及管道绝热工程施工规范（GB 50126-2008）工业设备及管道绝热工程施工质量验收规范（GB 50185-2010）2 设备、管道保温及其表示方法2.1基于保证稳定生产、保障安全、降低能耗等方面的考虑，表面温度较高或较低的设备必须进行保温，本说明给出了须要保温设备的位号、保温种类及保温厚度。

凡须保温、保冷及防冻保温的设备和管道，在安装完毕后，须经清洗、试压合格后方可进行保温、保冷施工操作。

2.2凡须保温的设备，在工艺流程图的设备上均有保温符号表示。

2.3凡须保温的管道，在工艺流程图的管道标注中均有保温代号表示。

2.4保温材料的选用1）热保温材料设备和管道热保温、防护保温及防冻保温采用硅酸铝保温材料，设备采用硅酸铝板。

硅酸铝保温绝热材料规格如下：密度80kg/m3导热系数0.042W / m ℃(常温)用于不锈钢钢管保温材料的氯离子含量≤25ppm。

2）冷保温材料设备冷保温采用自熄型发泡聚苯乙烯泡沫塑料板；管道冷保温采用自熄型发泡聚苯乙烯泡沫塑料管壳型材。

自熄型发泡聚苯乙烯泡沫塑料规格如下：容重：30～50kg/m3导热系数：0.041W/m.℃(20℃时)耐燃性：B1级本工程冷保温材料采用50mm一种规格。

2.5保温施工程序1）保温结构由保温层、内保护层和外保护层三部分组成。

2）保温操作时应对设备表面进行除尘除污处理后进行保温、保冷施工操作。

3）使用成形板材时，应根据设备需要落料施工，保温材料用镀锌铁丝或镀锌铁条紧固。

内保护层采用玻璃布，外保护层采用0.6mm中硬铝皮。

2.6保温标准（包括伴热）本工程防烫保温厚度为30mm。

绝热设计标准为减少散热损失、节约能源、满足工艺要求、保持生产能力、提高经济效益、改善工作环境、防止烫伤等基本原则，保温标准如下：1、外表面操作温度（正常）T≥50℃，需减少热损失的设备和管道。

2、外表面操作温度（正常）T＜50℃，因工艺原因需要保温的设备和管道。

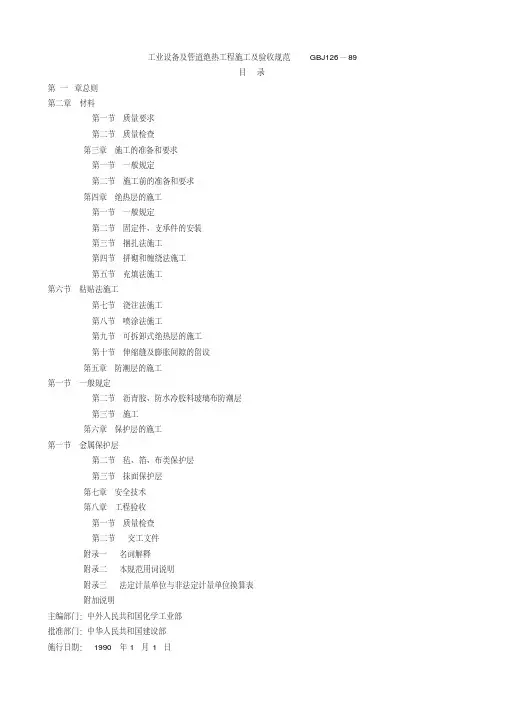

工业设备及管道绝热工程施工及验收规范 GBJ126—89目录第一章总则第二章材料第一节质量要求第二节质量检查第三章施工的准备和要求第一节一般规定第二节施工前的准备和要求第四章绝热层的施工第一节一般规定第二节固定件、支承件的安装第三节捆扎法施工第四节拼砌和缠绕法施工第五节充填法施工第六节粘贴法施工第七节浇注法施工第八节喷涂法施工第九节可拆卸式绝热层的施工第十节伸缩缝及膨胀间隙的留设第五章防潮层的施工第一节一般规定第二节沥青胶、防水冷胶料玻璃布防潮层第三节施工第六章保护层的施工第一节金属保护层第二节毡、箔、布类保护层第三节抹面保护层第七章安全技术第八章工程验收第一节质量检查第二节交工文件附录一名词解释附录二本规范用词说明附录三法定计量单位与非法定计量单位换算表附加说明主编部门：中外人民共和国化学工业部批准部门：中华人民共和国建设部施行日期： 1990 年 1 月 1 日关于发布国家标准《工业设备及管道绝热工程施工及验收规范》的通知（ 89 ）建标字第 151 号根据原国家计委计标［ 1984 ］ 10 号文的要求，由化学工业部会同有关部门编制的《工业设备及管道绝热工程施工及验收规范》，已经有关部门会审，现批准《工业设备及管道绝热工程施工及验收规范》GBJ126—89 为国家标准，自 1990 年 1 月起施行。

本规范由化学工业部管理，具体解释等工作由化学工业部施工技术研究所负责。

出版发行由中国计划出版社负责。

中华人民共和国建设部1989 年 3 月 27 日编制说明本规范是根据原国家计型［ 1984 ］ 10 号文的要求，由我部施工技术研究所负责主编，并会同有关单位共同编制而成。

在本规范的编制过程中，规范编制组进行了广泛的调查研究，认真总结我国建国以来，尤其是近十年在绝热工程施工、设计和生产使用方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

工业设备及管道绝热工程施工及验收规范条-文-说-明————————————————————————————————作者：————————————————————————————————日期：中华人民共和国国家标准工业设备及管道绝热工程施工及验收规范GBJ 126－89条文说明前言根据原国家计委（1984）10号文的要求，由化学工业部会同有关单位共同编制的《工业设备及管道绝热工程施工及验收规范》GBJ 126－89，经建设部1989年3月27日以（89）建标字第（ 151）号文批准发布。

为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《工业设备及管道绝热工程施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《工业设备及管道绝热工程施工及验收规范》的章、节、条的顺序，编制了《工业设备及管道绝热工程施工及验收规范条文说明》, 供国内各有关部门和单位参考。

在使用中如发现本条文说明有欠妥之处，请将意见函寄化工部施工技术研究所《工业设备及管道绝热工程施工及验收规范》国标管理组。

本《条文说明》仅供有关部门和单位执行本规范时使用，不得外传和翻印。

第一章总则第l．0．1条本条系参考《设备及管道保温技术通则》（GB4272－84）的引言规定的。

第1．0．2条本条温度范围，系根据国内石油化工等生产厂的介质温度和国内绝热材料的使用温度，并参考了国内外有关技术资料规定的。

一、国内外标准划分保温、保冷的温度范围：1．美国凯洛格公司的标准规定：保温为十21.3～＋1038℃；保冷为1.3~-23.2℃。

2．日本《保温、保冷工程施工标准》（JISA9501－1984）规定：绝热温度为-180～+1000℃。

3．国标《工业管道工程施工及验收规范》金属管道篇（GBJ235－82）规定：绝热温度为-200～+850℃；4．国标《建筑安装工程质量检验评定标准》（TJ307－77）规定：绝热温度为-196～+570℃。

工业设备及管道绝热工程施工质量验收标准1总则为统一工业设备及管道绝热工程施工质量验收方法，加强质量控制，确保工程质量，制定本规范。

本规范适用于工业设备及管道外表面温度为一196°C〜+850°C的绝热工程施工质量验收。

本规范应与现行国家标准《工业安装工程施工质量验收统一标准》GB50252及《工业设备及管道绝热工程施工规范》GB50126配套使用。

工业设备及管道绝热工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

检验批inspectionlot按同一施工工艺条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。

2.0.2允许偏差allowabledeviation在可满足工程安全和使用功能的前提下，检测中允许少量检测点在本规范规定的比例范围内超差。

2.0.3现场抽样sitesampling对施工现场的材料和已施工的绝热结构按照规定抽样方法进行的取样。

2.0.4观察检查叩PearanCeinspection以目测及触感判断被检查物体是否符合规范规定的检查。

2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插入绝热层中对其厚度进行的检查。

2.0.6内衬innerliner在可拆卸式结构内，紧贴金属或非金属护壳的绝热层。

2.0.7隔汽层watervapourbarrier用于阻止水蒸气迁移的材料层。

3基本规定3.1 施工质■验收的划分工业设备及管道绝热工程施工质量验收可划分为检验批、分项工程和分部（或子分部）工程。

检验批应根据工程特点、施工及质量控制和专业验收的需要，按系统或区段进行划分。

设备可按单台划分为一个检验批；管道可按相同介质、相同压力等级、同一批次的检验划分为一个检验批。

分项工程可由一个或若干个检验批组成。

分项工程的划分，设备应以相同工作介质按台（或套）进行划分；管道应按相同的工作介质进行划分。

分部工程可由一个或若干个分项工程组成。

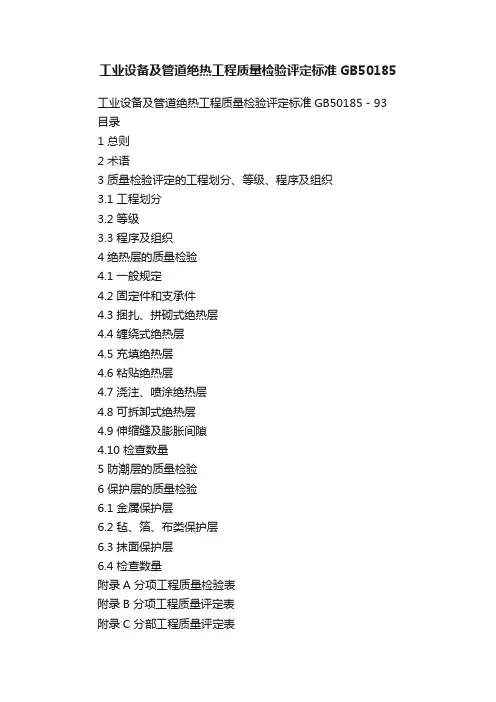

工业设备及管道绝热工程质量检验评定标准GB50185工业设备及管道绝热工程质量检验评定标准GB50185－93 目录1 总则2 术语3 质量检验评定的工程划分、等级、程序及组织3.1 工程划分3.2 等级3.3 程序及组织4 绝热层的质量检验4.1 一般规定4.2 固定件和支承件4.3 捆扎、拼砌式绝热层4.4 缠绕式绝热层4.5 充填绝热层4.6 粘贴绝热层4.7 浇注、喷涂绝热层4.8 可拆卸式绝热层4.9 伸缩缝及膨胀间隙4.10 检查数量5 防潮层的质量检验6 保护层的质量检验6.1 金属保护层6.2 毡、箔、布类保护层6.3 抹面保护层6.4 检查数量附录A 分项工程质量检验表附录B 分项工程质量评定表附录C 分部工程质量评定表附录D 单位工程质量评定表附录E 质量保证资料核查表附录F 本标准用词说明附加说明主编部门：中华人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1994年8月1日关于发布国家标准《工业设备及管道绝热工程质量检验评定标准》的通知建标〔1993〕630号根据国家计委计综合〔1989〕30号文的要求，由化学工业部会同有关部门共同制订的《工业设备及管道绝热工程质量检验评定标准》已经有关部门会审，现批准《工业设备及管道绝热工程质量检验评定标准》GB50185—93为强制性国家标准，自一九九四年八月一日起施行。

本标准由化学工业部负责管理，具体解释等工作由化学工业部施工技术研究所负责，出版发生由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九三年八月二十八日1 总则1.0.1 为统一工业设备及管道绝热工程质量的检验评定方法，加强企业技术管理，确保工程质量，制定本标准。

1.0.2 本标准适用于工业设备及管道内介质温度大于等于－196℃、小于等于+850℃的外部绝热工程质量的检验和评定。

1.0.3 本标准的主要指标和规定是依据《工业设备及管道绝热工程施工及验收规范》GBJ126－89（以下简称《施工规范》）制定的。

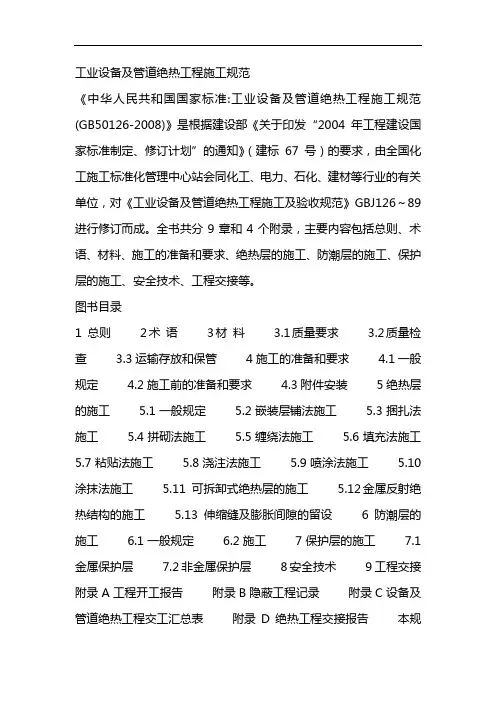

工业设备及管道绝热工程施工规范《中华人民共和国国家标准:工业设备及管道绝热工程施工规范(GB50126-2008)》是根据建设部《关于印发“2004年工程建设国家标准制定、修订计划”的通知》（建标67号）的要求，由全国化工施工标准化管理中心站会同化工、电力、石化、建材等行业的有关单位，对《工业设备及管道绝热工程施工及验收规范》GBJ126～89进行修订而成。

全书共分9章和4个附录，主要内容包括总则、术语、材料、施工的准备和要求、绝热层的施工、防潮层的施工、保护层的施工、安全技术、工程交接等。

图书目录1 总则2术语3材料 3.1质量要求 3.2质量检查 3.3运输存放和保管4施工的准备和要求 4.1一般规定 4.2施工前的准备和要求 4.3附件安装5绝热层的施工 5.1一般规定 5.2嵌装层铺法施工 5.3捆扎法施工 5.4拼砌法施工 5.5缠绕法施工 5.6填充法施工5.7粘贴法施工 5.8浇注法施工 5.9喷涂法施工 5.10涂抹法施工 5.11 可拆卸式绝热层的施工 5.12金属反射绝热结构的施工 5.13伸缩缝及膨胀间隙的留设6防潮层的施工 6.1一般规定 6.2施工7保护层的施工7.1金属保护层7.2非金属保护层8安全技术9工程交接附录A工程开工报告附录B隐蔽工程记录附录C设备及管道绝热工程交工汇总表附录D绝热工程交接报告本规范用词说明附：条文说明文摘版权页： 5.3.6 当卧式设备有托架时，绝热层应从托架开始拼装，保温宜采用镀锌铁丝网状捆扎，保冷宜采用不锈钢带环向或纵向捆扎。

5.3.7公称直径小于或等于100mm，且未装设固定件的保温垂直管道，应采用4.0mm镀锌铁丝，并应在管壁上拧成扭辫箍环，同时应利用扭辫索挂镀锌铁丝固定保温层。

5.3.8敷设异径管的绝热层时，应将绝热制品加工成扇形块，并应采用环向或网状捆扎，其捆扎铁丝应与大直径管段的捆扎铁丝纵向拉连。

5.3.9 当弯头部位的绝热层无成型制品时，应将直管壳加工成多节弯形敷设。

GB50185-2010工业设备及管道绝热工程施工质量验收规范—附录表

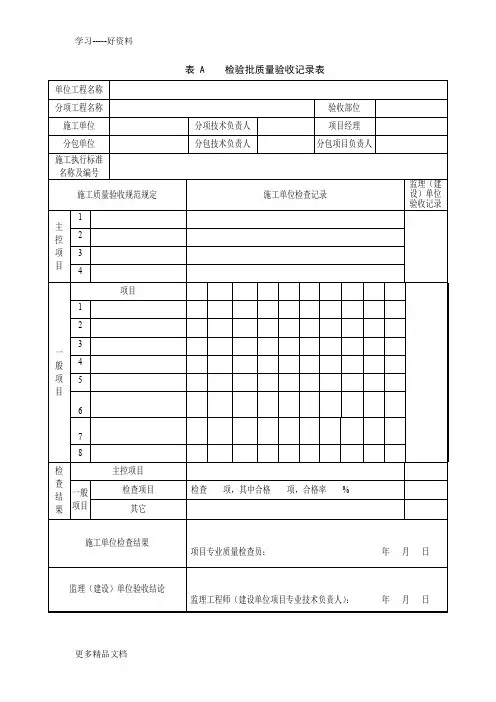

表 A检验批质量验收记录表
单位工程名称
分项工程名称验收部位
施工单位分项技术负责人项目经理
分包单位分包技术负责人分包项目负责人施工执行标准
名称及编号
施工质量验收规范规定施工单位检查记录监理（建设）单位验收记录
主控项目1 2 3 4
一般项目
项目1
2
3
4
5
6
7
8
检查结果
主控项目
一般
项目
检查项目检查项，其中合格项，合格率%
其它
施工单位检查结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师（建设单位项目专业技术负责人）：年月日
表 B 分项工程质量验收记录表
单位工程名称
分部工程名称检验批数
施工单位项目技术负责人项目经理
分包单位分包技术负责人分包项目负责人
序号检验批部位、区段
施工单位
检查结果
监理（建设）单位验收结论
检
查
结
论
项目专业质量检查员：
项目技术负责人：
年月日验
收
结
论
监理工程师：
（建设单位项目专业技术负责人）
年月日。

工业设备及管道绝热工程施工及验收规范 GBJ126—89目录第一章总则第二章材料第一节质量要求第二节质量检查第三章施工的准备和要求第一节一般规定第二节施工前的准备和要求第四章绝热层的施工第一节一般规定第二节固定件、支承件的安装第三节捆扎法施工第四节拼砌和缠绕法施工第五节充填法施工第六节粘贴法施工第七节浇注法施工第八节喷涂法施工第九节可拆卸式绝热层的施工第十节伸缩缝及膨胀间隙的留设第五章防潮层的施工第一节一般规定第二节沥青胶、防水冷胶料玻璃布防潮层第三节施工第六章保护层的施工第一节金属保护层第二节毡、箔、布类保护层第三节抹面保护层第七章安全技术第八章工程验收第一节质量检查第二节交工文件附录一名词解释附录二本规范用词说明附录三法定计量单位与非法定计量单位换算表附加说明主编部门：中外人民共和国化学工业部批准部门：中华人民共和国建设部施行日期： 1990 年 1 月 1 日关于发布国家标准《工业设备及管道绝热工程施工及验收规范》的通知（ 89 ）建标字第 151 号根据原国家计委计标［ 1984 ］ 10 号文的要求，由化学工业部会同有关部门编制的《工业设备及管道绝热工程施工及验收规范》，已经有关部门会审，现批准《工业设备及管道绝热工程施工及验收规范》GBJ126—89 为国家标准，自 1990 年 1 月起施行。

本规范由化学工业部管理，具体解释等工作由化学工业部施工技术研究所负责。

出版发行由中国计划出版社负责。

中华人民共和国建设部1989 年 3 月 27 日编制说明本规范是根据原国家计型［ 1984 ］ 10 号文的要求，由我部施工技术研究所负责主编，并会同有关单位共同编制而成。

在本规范的编制过程中，规范编制组进行了广泛的调查研究，认真总结我国建国以来，尤其是近十年在绝热工程施工、设计和生产使用方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

工业设备及管道绝热工程施工及验收规范GBJ126 — 89目录第一章总则第二章材料第一节质量要求第二节质量检查第三章施工的准备和要求第一节一般规定第二节施工前的准备和要求第四章绝热层的施工第一节一般规定第二节固定件、支承件的安装第三节捆扎法施工第四节拼砌和缠绕法施工第五节充填法施工第六节粘贴法施工第七节浇注法施工第八节喷涂法施工第九节可拆卸式绝热层的施工第十节伸缩缝及膨胀间隙的留设第五章防潮层的施工第一节一般规定第二节沥青胶、防水冷胶料玻璃布防潮层第三节施工第六章保护层的施工第一节金属保护层第二节毡、箔、布类保护层第三节抹面保护层第七章安全技术第八章工程验收第一节质量检查第二节交工文件附录一名词解释附录二本规范用词说明附录三法定计量单位与非法定计量单位换算表附加说明主编部门：中外人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1990年1月1日关于发布国家标准《工业设备及管道绝热工程施工及验收规范》的通知（ 89）建标字第151号根据原国家计委计标［1984］10号文的要求，由化学工业部会同有关部门编制的《工业设备及管道绝热工程施工及验收规范》，已经有关部门会审，现批准《工业设备及管道绝热工程施工及验收规范》GBJ126— 89 为国家标准，自 1990 年 1 月起施行。

本规范由化学工业部管理，具体解释等工作由化学工业部施工技术研究所负责。

出版发行由中国计划出版社负责。

中华人民共和国建设部1989 年 3月27日编制说明本规范是根据原国家计型［ 1984 ］ 10 号文的要求，由我部施工技术研究所负责主编，并会同有关单位共同编制而成。

在本规范的编制过程中，规范编制组进行了广泛的调查研究，认真总结我国建国以来，尤其是近十年在绝热工程施工、设计和生产使用方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

最后，由我部会同有关部门审查定稿。

工业设备及管道绝热工程质量检验评定标准GB50185－93目录1 总则2 术语3 质量检验评定的工程划分、等级、程序及组织3.1 工程划分3.2 等级3.3 程序及组织4 绝热层的质量检验4.1 一般规定4.2 固定件和支承件4.3 捆扎、拼砌式绝热层4.4 缠绕式绝热层4.5 充填绝热层4.6 粘贴绝热层4.7 浇注、喷涂绝热层4.8 可拆卸式绝热层4.9 伸缩缝及膨胀间隙4.10 检查数量5 防潮层的质量检验6 保护层的质量检验6.1 金属保护层6.2 毡、箔、布类保护层6.3 抹面保护层6.4 检查数量附录A 分项工程质量检验表附录B 分项工程质量评定表附录C 分部工程质量评定表附录D 单位工程质量评定表附录E 质量保证资料核查表附录F 本标准用词说明附加说明主编部门：中华人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1994年8月1日关于发布国家标准《工业设备及管道绝热工程质量检验评定标准》的通知建标〔1993〕630号根据国家计委计综合〔1989〕30号文的要求，由化学工业部会同有关部门共同制订的《工业设备及管道绝热工程质量检验评定标准》已经有关部门会审，现批准《工业设备及管道绝热工程质量检验评定标准》GB50185—93为强制性国家标准，自一九九四年八月一日起施行。

本标准由化学工业部负责管理，具体解释等工作由化学工业部施工技术研究所负责，出版发生由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九三年八月二十八日1 总则1.0.1 为统一工业设备及管道绝热工程质量的检验评定方法，加强企业技术管理，确保工程质量，制定本标准。

1.0.2 本标准适用于工业设备及管道内介质温度大于等于－196℃、小于等于+850℃的外部绝热工程质量的检验和评定。

1.0.3 本标准的主要指标和规定是依据《工业设备及管道绝热工程施工及验收规范》GBJ126－89（以下简称《施工规范》）制定的。

(GB50185-93)工业设备及管道绝热工程质量检验评定标准1 总则1.0.1 为统一工业设备及管道绝热工程质量的检验评定方法，加强企业技术管理，确保工程质量，制定本标准。

1.0.2 本标准适用于工业设备及管道内介质温度大于等于-196℃、小于等于+850℃的外部绝热工程质量的检验和评定。

1.0.3 本标准的主要指标和规定是依据《工业设备及管道绝热工程施工及验收规范》GBJ126-89（以下简称《施工规范》制定的）。

1.0.4 本标准规定的质量检验工作应在施工过程中进行；质量评定工作应在绝热分项工程施工完毕后进行。

1.0.5 本标准必须与现行国家标准《工业安装工程质量检验评定统一标准》配合使用。

1.0.6 工业设备及管道绝热工程质量的检验和评定，除应符合本标准外，尚应符合国家现行有关标准的规定2 术语2.0.1 保证项目保证工程安全和使用功能，对工程质量有决定性影响的检验项目。

2.0.2 基本项目保证工程安全和使用功能，对工程质量有重要影响的检验项目。

2.0.3 允许偏差项目在检测中允许少量检测点在本标准规定的比例范围内超差，仍可满足工程安全和使用功能的检验项目。

2.0.4 返修工程当工程施工质量未到返工程度时，经修补可达到合格规定要求的工程。

2.0.5 现场抽样检查对运到施工现场的材料或材料半成品和在已经施工的绝热结构体上的取样检查。

2.0.6 观察检查以人的直观感觉，结合实践经验，判断被检查物体是否符合标准规定的检查。

2.0.7 手掰检查用手掰动钩钉，销钉与工件焊接或粘结质量牢固程度的检查。

2.0.8 锤击检查用0.25kg小手锤轻击支承件的焊接部位或其它连接部位，以检查其与工件结合牢固程度的检查。

2.0.9 手拉检查用手拉扯缠绕或捆扎后的绝热绳、带紧密程度的检查。

2.0.10 针刺检查用长度大于绝热层厚度的直形针，插入绝热层中对其厚度的检查。

2.0.11 棒敲检查用木棒轻敲外保护层，以发出的声响音质鉴别填充绝热层内有无空隙的检查。
