交换机性能参数知识介绍
- 格式:pdf
- 大小:4.87 MB
- 文档页数:20

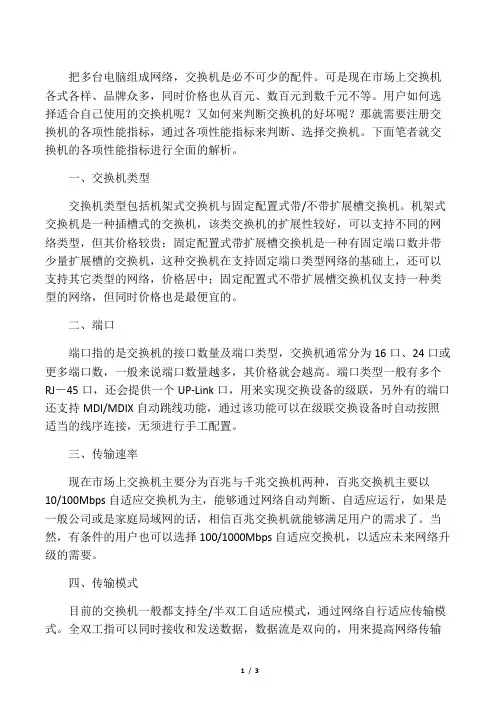

把多台电脑组成网络,交换机是必不可少的配件。
可是现在市场上交换机各式各样、品牌众多,同时价格也从百元、数百元到数千元不等。
用户如何选择适合自己使用的交换机呢?又如何来判断交换机的好坏呢?那就需要注册交换机的各项性能指标,通过各项性能指标来判断、选择交换机。
下面笔者就交换机的各项性能指标进行全面的解析。
一、交换机类型交换机类型包括机架式交换机与固定配置式带/不带扩展槽交换机。
机架式交换机是一种插槽式的交换机,该类交换机的扩展性较好,可以支持不同的网络类型,但其价格较贵;固定配置式带扩展槽交换机是一种有固定端口数并带少量扩展槽的交换机,这种交换机在支持固定端口类型网络的基础上,还可以支持其它类型的网络,价格居中;固定配置式不带扩展槽交换机仅支持一种类型的网络,但同时价格也是最便宜的。
二、端口端口指的是交换机的接口数量及端口类型,交换机通常分为16口、24口或更多端口数,一般来说端口数量越多,其价格就会越高。
端口类型一般有多个RJ-45口,还会提供一个UP-Link口,用来实现交换设备的级联,另外有的端口还支持MDI/MDIX自动跳线功能,通过该功能可以在级联交换设备时自动按照适当的线序连接,无须进行手工配置。
三、传输速率现在市场上交换机主要分为百兆与千兆交换机两种,百兆交换机主要以10/100Mbps自适应交换机为主,能够通过网络自动判断、自适应运行,如果是一般公司或是家庭局域网的话,相信百兆交换机就能够满足用户的需求了。
当然,有条件的用户也可以选择100/1000Mbps自适应交换机,以适应未来网络升级的需要。
四、传输模式目前的交换机一般都支持全/半双工自适应模式,通过网络自行适应传输模式。
全双工指可以同时接收和发送数据,数据流是双向的,用来提高网络传输的效率,半双工模式指不能同时接收和发送数据,要么只能接收数据,要发只能发送数据,数据流是单向的。
五、是否支持网管网管是指网络管理员通过网络管理程序对网络上的资源进行集中化的管理,包括配管理、性能和记账管理、问题管理、操作管理和变化管理等。
交换机的几大参数指标第一、交换机内存交换机中可能有多种内存,例如Flas h(闪存)、DRAM(动态内存)等。
内存用作存储配置、作为数据缓冲等。
交换机采用了以下几种不同类型的内存,每种内存以不同方式协助交换机工作。
1.只读内存(ROM)只读内存(ROM)在交换机中的功能与计算机中的RO M相似,主要用于系统初始化等功能。
顾名思义,ROM 是只读存储器,不能修改其中存放的代码。
如要进行升级,则要替换RO M芯片。
2.闪存(Flash)闪存(Flash)是可读可写的存储器,在系统重新启动或关机之后仍能保存数据。
3.随机存储器(RAM) RAM也是可读可写的存储器,但它存储的内容在系统重启或关机后将被清除。
第二、网络标准局域网(LAN)的结构主要有三种类型:以太网(Ethern et)、令牌环(TokenRing)、令牌总线(TokenBus)以及作为这三种网的骨干网光纤分布数据接口(FDDI)。
它们所遵循的都是IEE E(美国电子电气工程师协会)制定的以802开头的标准,目前共有11个与局域网有关的标准,它们分别是: IEEE 802.1── 通用网络概念及网桥等IEEE 802.2── 逻辑链路控制等IEEE 802.3──CSMA/CD访问方法及物理层规定IEEE 802.4──ARCnet总线结构及访问方法,物理层规定IEEE 802.5──TokenRing访问方法及物理层规定等IEEE 802.6── 城域网的访问方法及物理层规定IEEE 802.7── 宽带局域网IEEE 802.8── 光纤局域网(FDDI)IEEE 802.9── ISDN局域网IEEE 802.10── 网络的安全IEEE 802.11── 无线局域网第三、交换方式目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式三种数据包交换方式。

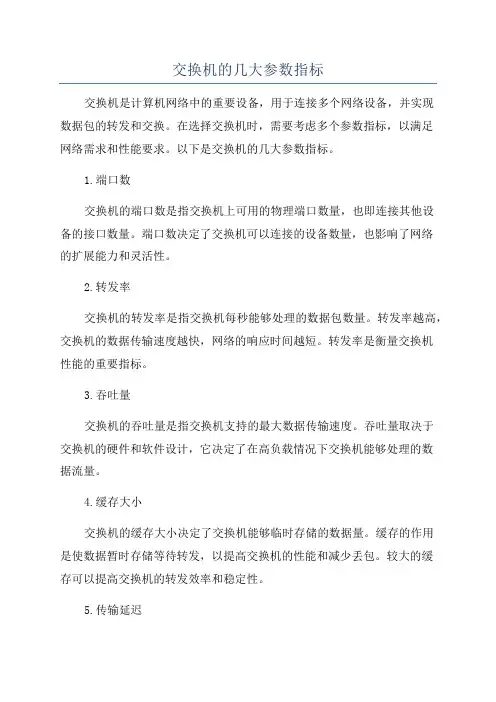

交换机的几大参数指标交换机是计算机网络中的重要设备,用于连接多个网络设备,并实现数据包的转发和交换。
在选择交换机时,需要考虑多个参数指标,以满足网络需求和性能要求。
以下是交换机的几大参数指标。
1.端口数交换机的端口数是指交换机上可用的物理端口数量,也即连接其他设备的接口数量。
端口数决定了交换机可以连接的设备数量,也影响了网络的扩展能力和灵活性。
2.转发率交换机的转发率是指交换机每秒能够处理的数据包数量。
转发率越高,交换机的数据传输速度越快,网络的响应时间越短。
转发率是衡量交换机性能的重要指标。
3.吞吐量交换机的吞吐量是指交换机支持的最大数据传输速度。
吞吐量取决于交换机的硬件和软件设计,它决定了在高负载情况下交换机能够处理的数据流量。
4.缓存大小交换机的缓存大小决定了交换机能够临时存储的数据量。
缓存的作用是使数据暂时存储等待转发,以提高交换机的性能和减少丢包。
较大的缓存可以提高交换机的转发效率和稳定性。
5.传输延迟交换机的传输延迟是指数据包从输入端口到输出端口的传输时间。
传输延迟取决于交换机的处理能力、转发方式和网络负载等因素。
小的传输延迟有助于提高网络的实时性和响应性。
6.转发模式交换机的转发模式决定了交换机的工作方式和性能。
常见的转发模式包括存储转发、直通转发和剥夺转发等。
不同的转发模式有不同的优缺点,选择适合的转发模式可以提高交换机的性能和稳定性。
7.管理方式交换机的管理方式是指交换机的配置和监控方式。
常见的管理方式有本地管理和远程管理两种。
本地管理需要直接连接到交换机进行配置,而远程管理可以通过网络远程管理交换机。
灵活的管理方式有助于提高交换机的可管理性和维护性。
8.安全性能交换机的安全性能是指交换机对网络安全威胁的防护能力。
常见的安全功能包括端口隔离、访问控制列表、四层流量控制等。
优秀的安全性能可以保护网络系统不受恶意攻击和网络故障的影响。
以上是交换机的几大参数指标。
在选择交换机时,需要根据具体的网络需求和性能要求进行综合考虑,并选择适合的交换机类型和配置,以满足网络性能和安全的要求。

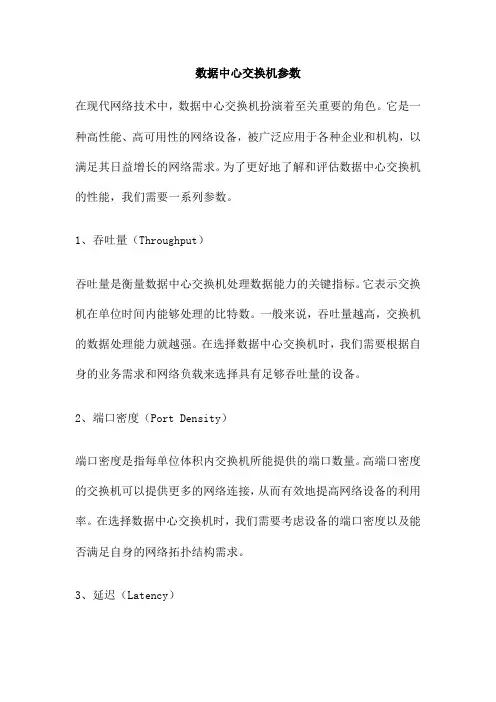

数据中心交换机参数在现代网络技术中,数据中心交换机扮演着至关重要的角色。
它是一种高性能、高可用性的网络设备,被广泛应用于各种企业和机构,以满足其日益增长的网络需求。
为了更好地了解和评估数据中心交换机的性能,我们需要一系列参数。
1、吞吐量(Throughput)吞吐量是衡量数据中心交换机处理数据能力的关键指标。
它表示交换机在单位时间内能够处理的比特数。
一般来说,吞吐量越高,交换机的数据处理能力就越强。
在选择数据中心交换机时,我们需要根据自身的业务需求和网络负载来选择具有足够吞吐量的设备。
2、端口密度(Port Density)端口密度是指每单位体积内交换机所能提供的端口数量。
高端口密度的交换机可以提供更多的网络连接,从而有效地提高网络设备的利用率。
在选择数据中心交换机时,我们需要考虑设备的端口密度以及能否满足自身的网络拓扑结构需求。
3、延迟(Latency)延迟是指数据从发送方到接收方所需的时间。
对于数据中心交换机而言,延迟越低,数据传输的速度就越快。
延迟主要由传输距离、网络拥堵、设备处理能力等因素决定。
在选择数据中心交换机时,我们需要设备的延迟性能,并考虑如何优化网络结构以降低延迟。
4、可靠性(Reliability)可靠性是指数据中心交换机在正常运行条件下能够保持无故障运行的能力。
高可靠性的交换机通常具有冗余设计、热备份等功能,以确保在设备故障时仍能保持网络的稳定运行。
在选择数据中心交换机时,我们需要设备的可靠性指标,并考虑如何提高设备的可靠性以降低故障风险。
5、能耗(Energy Efficiency)能耗是指数据中心交换机在运行过程中所消耗的能源。
随着环保意识的提高,越来越多的企业和机构开始数据中心的能耗问题。
在选择数据中心交换机时,我们需要设备的能耗指标,并考虑如何选择高效的设备以降低能源消耗。
在选择数据中心交换机时,我们需要综合考虑以上参数并进行权衡。
通过对这些参数的评估和分析,我们可以选择出最适合自身业务需求的网络设备,并确保数据中心的高效、稳定运行。
交换机性能计算公式交换机是计算机网络中的一种设备,用于在多个网络设备之间传输数据。
交换机的性能是衡量其性能优劣的关键指标之一、交换机的性能包括背板带宽和转发率两个方面,下面将详细介绍交换机性能的计算公式。
1.背板带宽计算公式背板带宽是指交换机在内部数据传输时所能支持的最大带宽。
它是衡量交换机性能的重要指标,通常以Gbps(千兆位每秒)或者Tbps(万兆位每秒)为单位。
背板带宽的计算公式如下:背板带宽=单个端口带宽×端口数量其中,单个端口带宽是指一个端口所能支持的最大数据传输速率,一般以Gbps为单位。
端口数量是指交换机上的端口总数量,包括所有的输入端口和输出端口。
例如,一个交换机的单个端口带宽为10Gbps,端口数量为48个,则该交换机的背板带宽为:背板带宽= 10Gbps × 48 = 480Gbps2.转发率计算公式转发率是指交换机在单位时间内所能处理的数据包数量。
它是衡量交换机性能的重要指标,通常以pps(每秒包数)为单位。
转发率的计算公式如下:转发率=端口带宽×平均数据包大小/数据包处理时间其中,端口带宽是指一个端口所能支持的最大数据传输速率,一般以Gbps为单位。
平均数据包大小是指传输中的数据包平均大小,一般以字节为单位。
数据包处理时间是指交换机处理一个数据包所需的时间,一般以微秒为单位。
例如,一个交换机的端口带宽为10Gbps,平均数据包大小为500字节,数据包处理时间为100微秒,则该交换机的转发率为:转发率= 10Gbps × 500字节 /(100微秒)= 50,000,000 pps综上所述,交换机性能的计算公式有背板带宽和转发率两个方面。
背板带宽是指交换机在内部数据传输时所能支持的最大带宽,计算公式为背板带宽=单个端口带宽×端口数量。
转发率是指交换机在单位时间内所能处理的数据包数量,计算公式为转发率=端口带宽×平均数据包大小/数据包处理时间。

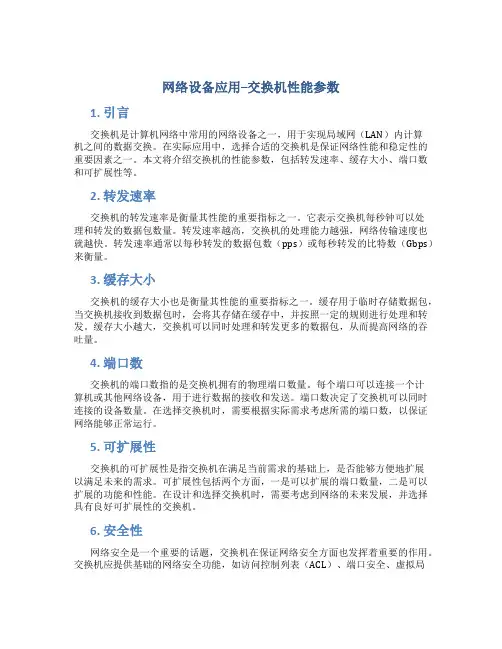

网络设备应用–交换机性能参数1. 引言交换机是计算机网络中常用的网络设备之一,用于实现局域网(LAN)内计算机之间的数据交换。
在实际应用中,选择合适的交换机是保证网络性能和稳定性的重要因素之一。
本文将介绍交换机的性能参数,包括转发速率、缓存大小、端口数和可扩展性等。
2. 转发速率交换机的转发速率是衡量其性能的重要指标之一。
它表示交换机每秒钟可以处理和转发的数据包数量。
转发速率越高,交换机的处理能力越强,网络传输速度也就越快。
转发速率通常以每秒转发的数据包数(pps)或每秒转发的比特数(Gbps)来衡量。
3. 缓存大小交换机的缓存大小也是衡量其性能的重要指标之一。
缓存用于临时存储数据包,当交换机接收到数据包时,会将其存储在缓存中,并按照一定的规则进行处理和转发。
缓存大小越大,交换机可以同时处理和转发更多的数据包,从而提高网络的吞吐量。
4. 端口数交换机的端口数指的是交换机拥有的物理端口数量。
每个端口可以连接一个计算机或其他网络设备,用于进行数据的接收和发送。
端口数决定了交换机可以同时连接的设备数量。
在选择交换机时,需要根据实际需求考虑所需的端口数,以保证网络能够正常运行。
5. 可扩展性交换机的可扩展性是指交换机在满足当前需求的基础上,是否能够方便地扩展以满足未来的需求。
可扩展性包括两个方面,一是可以扩展的端口数量,二是可以扩展的功能和性能。
在设计和选择交换机时,需要考虑到网络的未来发展,并选择具有良好可扩展性的交换机。
6. 安全性网络安全是一个重要的话题,交换机在保证网络安全方面也发挥着重要的作用。
交换机应提供基础的网络安全功能,如访问控制列表(ACL)、端口安全、虚拟局域网(VLAN)等。
这些安全功能可以帮助管理员对网络进行灵活的配置和管理,提高网络的安全性和可靠性。
7. 管理和监控交换机的管理和监控功能也是很重要的。
它们可以帮助管理员对交换机进行配置、管理和故障排除。
交换机应该提供可视化的管理界面,方便管理员进行配置和监控。

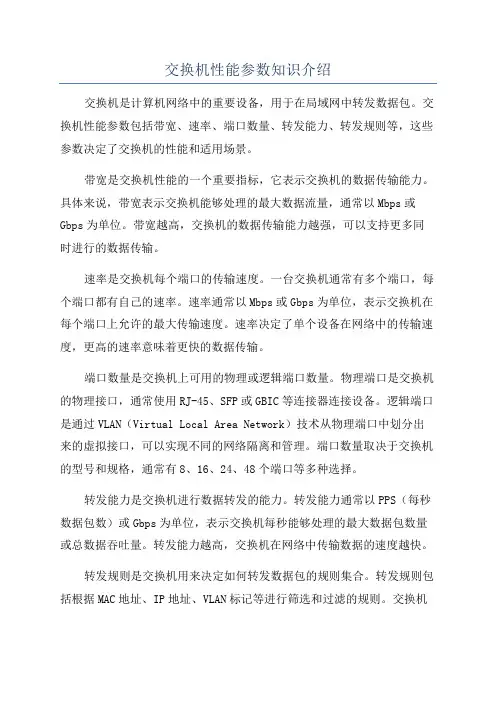

交换机性能参数知识介绍交换机是计算机网络中的重要设备,用于在局域网中转发数据包。
交换机性能参数包括带宽、速率、端口数量、转发能力、转发规则等,这些参数决定了交换机的性能和适用场景。
带宽是交换机性能的一个重要指标,它表示交换机的数据传输能力。
具体来说,带宽表示交换机能够处理的最大数据流量,通常以Mbps或Gbps为单位。
带宽越高,交换机的数据传输能力越强,可以支持更多同时进行的数据传输。
速率是交换机每个端口的传输速度。
一台交换机通常有多个端口,每个端口都有自己的速率。
速率通常以Mbps或Gbps为单位,表示交换机在每个端口上允许的最大传输速度。
速率决定了单个设备在网络中的传输速度,更高的速率意味着更快的数据传输。
端口数量是交换机上可用的物理或逻辑端口数量。
物理端口是交换机的物理接口,通常使用RJ-45、SFP或GBIC等连接器连接设备。
逻辑端口是通过VLAN(Virtual Local Area Network)技术从物理端口中划分出来的虚拟接口,可以实现不同的网络隔离和管理。
端口数量取决于交换机的型号和规格,通常有8、16、24、48个端口等多种选择。
转发能力是交换机进行数据转发的能力。
转发能力通常以PPS(每秒数据包数)或Gbps为单位,表示交换机每秒能够处理的最大数据包数量或总数据吞吐量。
转发能力越高,交换机在网络中传输数据的速度越快。
转发规则是交换机用来决定如何转发数据包的规则集合。
转发规则包括根据MAC地址、IP地址、VLAN标记等进行筛选和过滤的规则。
交换机可以根据这些规则将数据包转发给特定的端口或VLAN,实现网络中不同设备之间的通信。
除了以上常见的性能参数,还有一些其他的参数也会影响交换机的性能。
比如,缓存大小决定了交换机在处理数据包时的缓存容量,较大的缓存可以降低数据丢失的概率;延迟指交换机接收和转发数据包所需的时间,较低的延迟可以提高交换机的响应速度;可靠性指交换机的稳定性和可用性,较高的可靠性意味着交换机可以长时间稳定工作。

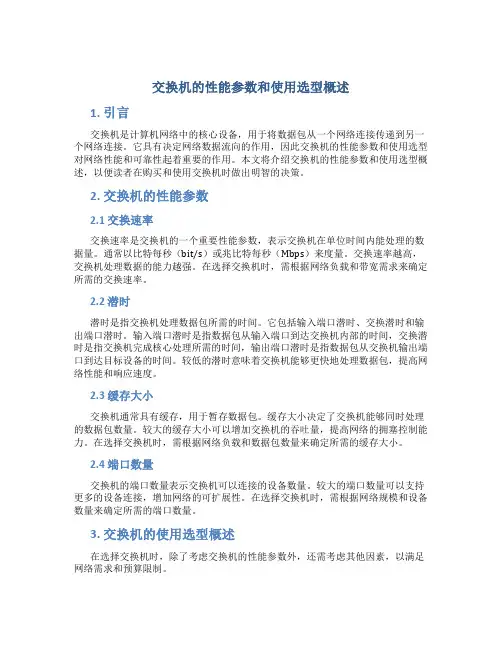

交换机的性能参数和使用选型概述1. 引言交换机是计算机网络中的核心设备,用于将数据包从一个网络连接传递到另一个网络连接。
它具有决定网络数据流向的作用,因此交换机的性能参数和使用选型对网络性能和可靠性起着重要的作用。
本文将介绍交换机的性能参数和使用选型概述,以便读者在购买和使用交换机时做出明智的决策。
2. 交换机的性能参数2.1 交换速率交换速率是交换机的一个重要性能参数,表示交换机在单位时间内能处理的数据量。
通常以比特每秒(bit/s)或兆比特每秒(Mbps)来度量。
交换速率越高,交换机处理数据的能力越强。
在选择交换机时,需根据网络负载和带宽需求来确定所需的交换速率。
2.2 潜时潜时是指交换机处理数据包所需的时间。
它包括输入端口潜时、交换潜时和输出端口潜时。
输入端口潜时是指数据包从输入端口到达交换机内部的时间,交换潜时是指交换机完成核心处理所需的时间,输出端口潜时是指数据包从交换机输出端口到达目标设备的时间。
较低的潜时意味着交换机能够更快地处理数据包,提高网络性能和响应速度。
2.3 缓存大小交换机通常具有缓存,用于暂存数据包。
缓存大小决定了交换机能够同时处理的数据包数量。
较大的缓存大小可以增加交换机的吞吐量,提高网络的拥塞控制能力。
在选择交换机时,需根据网络负载和数据包数量来确定所需的缓存大小。
2.4 端口数量交换机的端口数量表示交换机可以连接的设备数量。
较大的端口数量可以支持更多的设备连接,增加网络的可扩展性。
在选择交换机时,需根据网络规模和设备数量来确定所需的端口数量。
3. 交换机的使用选型概述在选择交换机时,除了考虑交换机的性能参数外,还需考虑其他因素,以满足网络需求和预算限制。
3.1 端口类型交换机通常支持不同类型的端口,如千兆以太网端口(Gigabit Ethernet)和万兆以太网端口(10 Gigabit Ethernet)。
根据设备需求和网络带宽,选择适当的端口类型。
3.2 管理型和非管理型交换机管理型交换机具有更多的功能和配置选项,可以通过网络管理软件进行配置和监控。
交换机的几种主要技术参数详解和计算交换机的背板带宽,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力,单位为Gbps,也叫交换带宽,一般的交换机的背板带宽从几Gbps到上百Gbps不等。
一台交换机的背板带宽越高,所能处理数据的能力就越强,但同时设计成本也会越高。
一般来讲,计算方法如下:1)线速的背板带宽考察交换机上所有端口能提供的总带宽。
计算公式为端口数*相应端口速率*2(全双工模式)如果总带宽≤标称背板带宽,那么在背板带宽上是线速的。
2)第二层包转发线速第二层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法,如果这个速率能≤标称二层包转发速率,那么交换机在做第二层交换的时候可以做到线速。
3)第三层包转发线速第三层包转发率=千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应计算方法,如果这个速率能≤标称三层包转发速率,那么交换机在做第三层交换的时候可以做到线速。
那么,1.488Mpps是怎么得到的呢?包转发线速的衡量标准是以单位时间内发送64byte的数据包(最小包)的个数作为计算基准的。
对于千兆以太网来说,计算方法如下:1,000,000,000bps/8bit/(64+8+12)byte=1,488,095pps 说明:当以太网帧为64byte时,需考虑8byte的帧头和12byte的帧间隙的固定开销。
故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488Mpps。
快速以太网的统速端口包转发率正好为千兆以太网的十分之一,为148.8kpps。
*对于万兆以太网,一个线速端口的包转发率为14.88Mpps。
*对于千兆以太网,一个线速端口的包转发率为1.488Mpps。
*对于快速以太网,一个线速端口的包转发率为0.1488Mpps。
网络交换设备性能参数网络交换设备是指能够接收、处理并转发数据包的装置,它是构建计算机网络的重要组成部分。
在网络中,网络交换设备通常用来连接多台计算机、服务器、路由器等设备,实现数据传输和通信。
网络交换设备的性能参数是评估其性能和功能的重要指标,下面将详细介绍网络交换设备的常见性能参数。
1. 端口速率:端口速率是指网络交换设备的接口速度,通常以千兆位或吉比特位/秒(Gbps)表示。
端口速率决定了设备的数据传输能力,较高的端口速率能够提供更高的数据传输速度。
2. 转发速率:转发速率是指网络交换设备转发数据包的速度,通常以每秒转发的数据包数(pps)表示。
转发速率是衡量设备处理能力的重要指标,较高的转发速率意味着设备能够更快地处理和转发数据包。
3.缓存大小:缓存大小是指网络交换设备用于存储和处理数据包的缓冲区大小。
较大的缓存大小能够更好地处理和管理数据包,提高数据传输的效率和性能。
4.存储容量:存储容量是指网络交换设备用于存储配置信息、路由表、网络状态等数据的存储空间大小。
较大的存储容量能够支持更多的配置和路由信息,提供更灵活和可靠的网络服务。
5.软件功能:软件功能是指网络交换设备支持的操作系统和网络协议。
功能丰富的操作系统和支持广泛的网络协议能够提供更多的网络服务功能,满足不同网络环境下的需求。
6.网络拓扑支持:网络拓扑支持是指网络交换设备能够支持的网络拓扑结构,例如星型、环型、树型等。
不同的网络拓扑结构对设备的性能和可靠性有不同的要求,所以网络交换设备需要根据实际需求选择合适的拓扑结构。
7.交换矩阵容量:交换矩阵容量是指网络交换设备内置的交换矩阵的大小,它决定了设备同时处理的端口数。
较大的交换矩阵容量能够支持更多的端口同时进行数据传输,提高设备的吞吐量和性能。
8.可扩展性:可扩展性是指网络交换设备能够支持的扩展模块和接口。
具有良好可扩展性的设备能够根据网络需求进行灵活的扩展和升级,提高网络的可靠性和性能。
交换机主要功能参数简介大家在弱电工程竞标标书中,经常会看到甲方需求的交换机参数:背板带宽、包转发率、可扩展性、四层交换、路由冗余,下面给大家简单汇总一下。
一、背板带宽也称交换容量,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量,就像是立交桥所拥有的车道的总和。
由于所有端口间的通信都需要通过背板完成,所以背板所能提供的带宽,就成为端口间并发通信时的瓶颈。
带宽越大,提供给各端口的可用带宽越大,数据交换速度越大;带宽越小,给各端口提供的可用带宽越小,数据交换速度也就越慢。
也就是说,背板带宽决定着交换机的数据处理能力,背板带宽越高,所能处理数据的能力就越强。
若欲实现网络的全双工无阻塞传输,必须满足最小背板带宽的要求。
只有模块交换机才有这个概念,固定端口交换机是没有这个概念,并且固定端口交换机的背板容量和交换容量大小是相等的。
背板带宽决定了各板卡,包括可扩展插槽中尚未安装的板卡与交换引擎间连接带宽的最高上限。
由于模块化交换机的体系结构不同,背板带宽并不能完全有效代表交换机的真正性能。
固定端口交换机不存在背板带宽这个概念。
二、包转发率,网络中的数据是由一个个数据包组成,对每个数据包的处理要消耗资源。
转发速率(也称吞吐量)是指在不丢包的情况下,单位时间内通过的数据包数量。
吞吐量就像是立交桥的车流量,是三层交换机最重要的一个参数,标志着交换机的具体性能。
如果吞吐量太小,就会成为网络瓶颈,给整个网络的传输效率带来负面影响。
交换机应当能够实现线速交换,即交换速率达到传输线上的数据传输速度,从而最大限度地消除交换瓶颈。
决定包转发率的一个重要指标就是交换机的背板带宽,背板带宽是交换机总的数据交换能力。
一台交换机的背板带宽越高,其处理数据的能力就越强,包转发率越高。
三、可扩展性应当包括两个方面:1、插槽数量:插槽用于安装各种功能模块和接口模块。
由于每个接口模块所提供的端口数量是一定的,因此插槽数量也就从根本上决定着交换机所能容纳的端口数量。
二层以太网交换机功能、性能指标完全详细解释一、物理特性交换机的物理特性是指交换机提供的外观特性、物理连接特性、端口配置、底座类型、扩展能力、堆叠能力以及指示灯设置,反映了交换机的基本情况。
1.端口配置端口配置指交换机包含的端口数目和支持的端口类型,端口配置情况决定了单台交换机支持的最大连接站点数和连接方式。
快速以太网交换机端口类型一般包括10Base-T、100Base-TX、100Base-FX,其中10Base-T和100Base-TX一般是由10M/100M自适应端口提供,有的高性能交换机还提供千兆光纤接口。
端口的工作模式分为半双工和全双工两种。
自适应是IEEE 802.3工作组发布的标准,为线端的两个设备提供自动协商达到最优互*作模式的机制。
通过自动协商,线端的两个设备可以自动从100Base-T4、100Base-TX、10Base-T中选择端口类型,并选择全双工或半双工工作模式。
为了提供方便的级联,有的交换机设置了单独的Uplink(级联)端口或通过MDI/MDI-X按钮切换,对没有Uplink端口或MDI/MDI-X按钮的交换机则需要使用交叉线互连。
2.模块化交换机的底座类型有三种: 固定、模块和混合。
固定型交换机的端口永久安装在交换机上。
模块化交换机有可以插接端口模块和上行模块的插槽。
混合型交换机既包含固定端口又有可替换的上行端口。
模块化提供改变媒体类型和端口速度的灵活性,并可以扩展交换机的端口数量和类型。
模块包括可互换媒体端口、可互换模块和可互换上行端口。
3.堆叠特性堆叠为交换机提供简单的端口扩展和统一的管理,提供交换机间高速互连。
4.热插拔热插拔对于减少网络停机时间非常重要,在开机状态下更换元件可以最大程度地避免中断网络的工作。
热插拔元件一般包括连接模块、上行模块、风扇和电源。
5.指示灯指示灯可以为用户提供直接明了的交换机工作状态指示,一般包括电源指示灯、端口连接状态指示灯、端口工作模式指示灯、链路活动指示灯、碰撞指示灯、插槽指示灯,有的交换机还提供Console指示灯、带宽利用率指示灯。

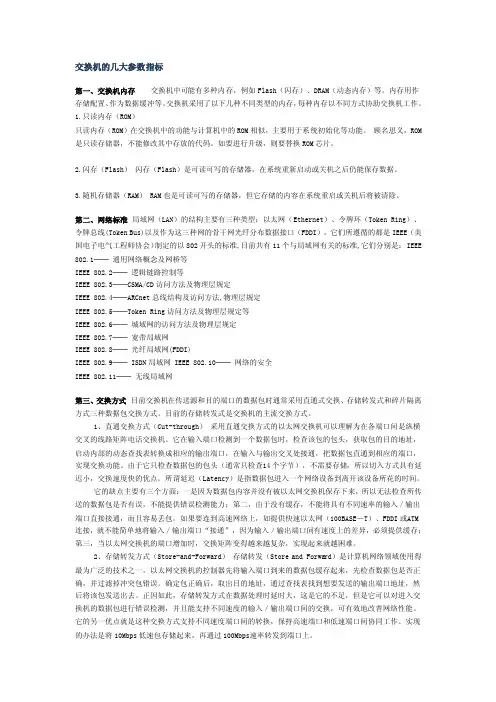

交换机的几大参数指标第一、交换机内存交换机中可能有多种内存,例如Flash(闪存)、DRAM(动态内存)等。
内存用作存储配置、作为数据缓冲等。
交换机采用了以下几种不同类型的内存,每种内存以不同方式协助交换机工作。
1.只读内存(ROM)只读内存(ROM)在交换机中的功能与计算机中的ROM相似,主要用于系统初始化等功能。
顾名思义,ROM 是只读存储器,不能修改其中存放的代码。
如要进行升级,则要替换ROM芯片。
2.闪存(Flash)闪存(Flash)是可读可写的存储器,在系统重新启动或关机之后仍能保存数据。
3.随机存储器(RAM) RAM也是可读可写的存储器,但它存储的内容在系统重启或关机后将被清除。
第二、网络标准局域网(LAN)的结构主要有三种类型:以太网(Ethernet)、令牌环(Token Ring)、令牌总线(Token Bus)以及作为这三种网的骨干网光纤分布数据接口(FDDI)。
它们所遵循的都是IEEE(美国电子电气工程师协会)制定的以802开头的标准,目前共有11个与局域网有关的标准,它们分别是: IEEE 802.1── 通用网络概念及网桥等IEEE 802.2── 逻辑链路控制等IEEE 802.3──CSMA/CD访问方法及物理层规定IEEE 802.4──ARCnet总线结构及访问方法,物理层规定IEEE 802.5──Token Ring访问方法及物理层规定等IEEE 802.6── 城域网的访问方法及物理层规定IEEE 802.7── 宽带局域网IEEE 802.8── 光纤局域网(FDDI)IEEE 802.9── ISDN局域网IEEE 802.10── 网络的安全IEEE 802.11── 无线局域网第三、交换方式目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式三种数据包交换方式。
目前的存储转发式是交换机的主流交换方式。
1、直通交换方式(Cut-through)采用直通交换方式的以太网交换机可以理解为在各端口间是纵横交叉的线路矩阵电话交换机。
交换机技术参数交换机是计算机网络中的关键设备,用于在局域网中转发数据包。
其技术参数涉及到交换机的性能、扩展性以及功能特点等多个方面。
以下是关于交换机技术参数的详细介绍。
一、性能参数:1.交换能力:交换机是通过交换能力来衡量其转发数据包的速率。
交换能力越大,交换机可以同时处理更多的数据包,提供更快的速度。
2.转发速率:转发速率是指交换机每秒所能转发的数据包数量。
通常以每秒的百万数据包转发数来衡量,较高的转发速率表示交换机可以更快地处理数据包。
3.延迟时间:延迟时间是指从数据包进入交换机到离开交换机的时间间隔。
低延迟时间能够提供更快的数据传输速度,适用于对实时性要求较高的应用场景。
4.内存缓冲区:交换机通过使用内存缓冲区来临时存储待转发的数据包。
较大的内存缓冲区可以提供更好的性能,避免数据包丢失和拥塞。
二、扩展性参数:1.端口数量:交换机的端口数量决定了其连接设备的数量。
端口数量越多,交换机可以连接更多的设备,提供更大的网络容量。
2.模块化设计:一些高级交换机可以通过插拔模块的方式扩展其功能。
例如,可以通过添加光纤模块来支持光纤连接,提供更远距离的网络覆盖范围。
3.VLAN支持:虚拟局域网(VLAN)功能可以将一个物理网络划分为多个逻辑上独立的虚拟网络。
支持VLAN功能的交换机可以提供更好的网络管理和安全性,适用于大型网络环境。
4.链路聚合:链路聚合技术可以将多个物理链路绑定为一个逻辑链路,从而提高带宽和可靠性。
交换机的链路聚合功能能够满足对高速带宽和冗余网络的需求。
三、功能特点:1.交换机级联:交换机级联功能可以连接多台交换机,扩展网络的规模和范围。
级联功能可以通过多个交换机之间的链路实现,提供更大的网络容量。
2.VLAN标记:交换机可以为每个数据包添加VLAN标记,用于识别不同的虚拟网络。
通过VLAN标记可以实现虚拟隔离和灵活控制数据流动。
3.QoS支持:服务质量(QoS)功能可以对不同类型的数据包进行优先处理,保证重要数据的快速传输。
交换机的重要技术参数交换机是计算机网络中的重要设备之一,用于将数据在不同网络间进行转发和交换。
交换机的性能参数对于网络的稳定运行和数据传输的效率起着重要作用。
下面将详细介绍交换机的重要技术参数。
1.端口数量:交换机的端口数量是指设备上拥有的物理接口数量。
通常以RJ-45端口为主,也有部分交换机支持光纤接口。
端口数量决定了交换机可连接的设备数量和数据传输的并发处理能力。
2. 端口速率:端口速率指的是交换机的物理接口的最大传输速率。
常见的端口速率有10Mbps、100Mbps、1Gbps、10Gbps等。
端口速率决定了交换机在数据传输过程中的带宽容量,即单位时间内可以传输的数据量。
3.转发速率:转发速率也称为交换机的吞吐量,指的是交换机在单位时间内能够转发的数据量。
常见的转发速率有千兆转发速率、吉比特转发速率等。
转发速率受到交换机内部芯片和算法的限制,它决定了交换机在实际工作中的性能。
4.转发模式:交换机的转发模式指的是交换机在接收到数据包时,选择将其转发到哪一个端口。
常见的转发模式有存储转发和剪切转发。
存储转发是指交换机先将收到的数据包存储到缓存中,然后进行转发;剪切转发是指交换机只读取收到数据包的头部信息,然后直接进行转发。
不同的转发模式对交换机的性能和延迟有不同的影响。
5. 网络层支持:交换机的网络层支持指的是交换机能够识别并处理的网络协议。
常见的网络层协议有IP协议、IPX协议、AppleTalk协议等。
交换机需要根据数据包的网络层协议来进行相应的转发和处理。
6. VLAN支持:VLAN(Virtual Local Area Network)是虚拟局域网的缩写,它可以将同一个物理网络划分为多个逻辑上独立的局域网,增加网络的灵活性和隔离性。
交换机的VLAN支持指的是其能够识别和处理VLAN标识,以实现对虚拟局域网的管理和配置。
7. QoS支持:QoS(Quality of Service)是服务质量的意思,指的是通过对网络流量进行分类和管理,优先保证重要数据的传输。
交换机的重要参数解释交换机是计算机网络中的重要设备,它负责在局域网内传送数据。
交换机的性能参数对于网络的稳定性、传输速度和安全性起着至关重要的作用。
下面,我将解释一些交换机的重要参数。
1.端口数:交换机的端口数指的是其具有的物理或逻辑接口数量。
端口数越多,交换机所能连接的设备数量就越多,从而可以支持更大的网络规模。
端口数的选择应该根据需要连接的设备数量来确定。
2.速率:交换机的速率指的是其数据传输率,通常以每秒传输的比特数来衡量。
速率取决于交换机的硬件性能和支持的技术标准。
较高的速率意味着数据可以更快地传输,从而提高网络的传输效率。
3.缓存大小:交换机的缓存大小决定了它能够存储和处理的数据量。
较大的缓存大小可以使交换机更有效地处理数据,减少网络中的延迟。
缓存大小也会影响交换机的吞吐量,即单位时间内可以处理的数据量。
4.转发表大小:转发表是交换机用来存储和管理MAC地址与端口之间映射关系的表格。
转发表大小决定了交换机可以支持的MAC地址数量。
较大的转发表大小可以使交换机支持更多的设备连接,并可以更快地转发数据。
5.VLAN支持:虚拟局域网(VLAN)是一种逻辑上的分割网络技术,可以将不同的设备划分到不同的虚拟网段中。
交换机是否支持VLAN决定了网络管理员能够如何管理网络流量和安全性。
VLAN的支持可以提高网络的管理灵活性和安全性。
6.电源供应:交换机的电源供应方式可为外部电源、内置电源或者双电源冗余供应。
电源供应的可靠性对于保持网络的持续运行和数据的安全传输至关重要。
7.管理接口:交换机提供不同的管理接口,如命令行接口(CLI)、图形用户界面(GUI)或者远程管理接口等。
不同的管理接口提供了不同的使用方式和功能,使网络管理员能够方便地配置和管理交换机。
8.安全功能:交换机的安全性能决定了网络的安全性,包括对攻击的检测和防御能力、支持的安全协议(如SSH、SNMPv3等)以及访问控制列表(ACL)等。
交换机性能参数交换机性能参数1 线速 wire speed, wire rate, line rate指线缆中能流过的最大帧数,是理论值。
对网络设备而言,“线速转发”意味着无延迟地处理线速收到的帧,无阻塞(Nonblocking)交换。
2 转发速率 & 吞吐量—— pps2.1 转发速率Forwarding rate (based on 64-byte packets) 指基于64字节分组,在单位时间内交换机转发的数据总数。
转发速率体现了交换引擎的转发性能。
RFC规定标准的以太网帧尺寸在64字节到1518字节之间,在衡量交换机包转发能力时应当采用最小尺寸的包进行评价。
在以太网中,每个帧头都加上了8个字节的前导符(7个10101010八位组,1个10101011八位组),前导符的作用在于告诉监听设备数据将要到来。
然后,以太网中的每个帧之间都要有帧间隙,即每发完一个帧之后要等待一段时间再发另外一个帧,在以太网标准中规定最小是12个字节,虽然帧间隙在实际应用中有可能会比12个字节要大,但是在衡量交换机包转发能力时应当采用最小值。
计算公式:当交换机达到线速时包转发率Mpps(Mega packet per second) =(1000Mbit×千兆端口数量+100Mbit×百兆端口数量+10Mbit×十兆端口数量+其它速率的端口类推累加)/((64+12+8)bytes×8bit/bytes)=1.488Mpps×千兆端口数量+0.1488Mpps×百兆端口数量+其它速率的端口类推累加如果交换机的该指标参数值小于此公式计算结果则说明不能够实现线速转发,反之还必须进一步衡量其它参数。
对于以太网最小包为64BYTE,加上帧开销20BYTE,因此最小包为84BYTE。
对于1个全双工1000Mbps接口达到线速时要求:转发能力=1000Mbps/((64+20)*8bit)=1.488Mpps对于1个全双工100Mbps接口达到线速时要求:转发能力=100Mbps/((64+20)*8bit)=0.1488Mpps2.2 端口吞吐量-反映端口的分组转发能力-常采用两个相同速率端口进行测试,与被测口的位置有关-吞吐量是指在没有帧丢失的情况下,设备能够接受的最大速率。
