初步设计电气说明

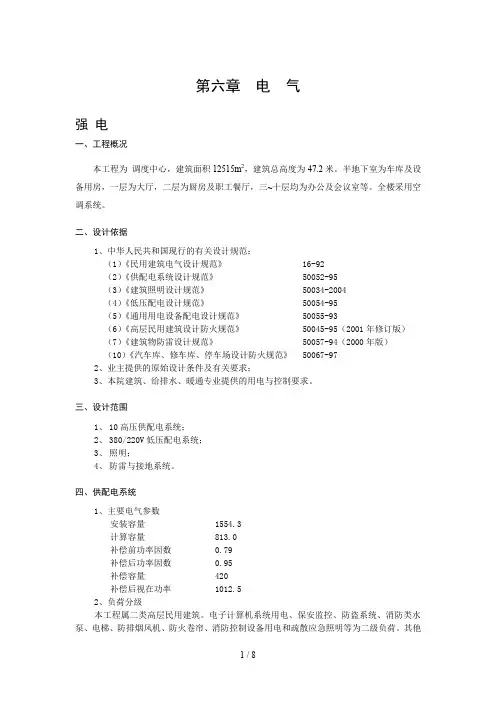

第六章电气强电一、工程概况本工程为调度中心，建筑面积12515m2，建筑总高度为47.2米。
半地下室为车库及设备用房，一层为大厅，二层为厨房及职工餐厅，三~十层均为办公及会议室等。
全楼采用空调系统。
二、设计依据1、中华人民共和国现行的有关设计规范：（1）《民用建筑电气设计规范》16-92（2）《供配电系统设计规范》50052-95（3）《建筑照明设计规范》50034-2004（4）《低压配电设计规范》50054-95（5）《通用用电设备配电设计规范》50055-93（6）《高层民用建筑设计防火规范》50045-95（2001年修订版）（7）《建筑物防雷设计规范》50057-94（2000年版）（10）《汽车库、修车库、停车场设计防火规范》50067-972、业主提供的原始设计条件及有关要求；3、本院建筑、给排水、暖通专业提供的用电与控制要求。
三、设计范围1、10高压供配电系统；2、380/220V低压配电系统；3、照明；4、防雷与接地系统。
四、供配电系统1、主要电气参数安装容量1554.3计算容量813.0补偿前功率因数0.79补偿后功率因数0.95补偿容量420补偿后视在功率1012.52、负荷分级本工程属二类高层民用建筑。
电子计算机系统用电、保安监控、防盗系统、消防类水泵、电梯、防排烟风机、防火卷帘、消防控制设备用电和疏散应急照明等为二级负荷。
其他为三级负荷。
3、供配电系统及变电所由城市供电网提供相互独立的两路10电源，电缆穿保护管埋地引入本楼。
在地下一层设一座组合式变电所。
变电所高压柜采用负荷开关柜。
变电所内设两台630干式变压器，与高压进线接成线路-变压器组接线。
高供低计。
低压配电系统采用单母线分段接线方式，每组变压器的两个低压主断路器与母联断路器互锁自投。
三台断路器只能同时合上两台。
4、保护、电能计量与功率因数补偿10高压侧采用熔断器作为变压器保护。
低压配电系统设短路、过载和接地故障保护。
初步设计说明电气篇
第六章电气初步设计说明一、设计依据1. 建筑概况:本工程总建筑面积约155093.22平方米,包括1~6#楼及地下室。
1~4#楼均为一类高层住宅楼，5~6#楼为一类高层商住楼；地下一层，局部负二层，均为汽车库和设备用房。
2. 本工程建筑、结构、给排水及通风专业提供给本专业的设计资料。
建设单位提出的设计要求。
3.有关规程、规范及标准和地方标准，主要包括：《民用建筑电气设计规范》（JGJ 16-2008）《高层民用建筑设计防火规范》（GB 50045-95）2005年版《建筑设计防火规范》（GB50016-2006）《住宅设计规范》（GB 50096-1999）(2003年版)《住宅建筑规范》（GB 50368-2005）《汽车库、修车库、停车场设计防火规范》（GB 50067-97）《10KV及以下变电所设计规范》（GB50053-94）《低压配电设计规范》（GB50054-95）《商店建筑设计规范》（JGJ48－88）《建筑防雷设计规范》（GB50057-94）2000年版《供配电系统设计规范》（GB50052-2009）《建筑照明设计标准》（GB50034-2004）《建筑电子信息系统防雷技术规范》（GB50343-2004）《电子计算机房技术规范》（GB50174-93）《火灾自动报警设计规范》(GB50116-98)，《有线电视系统工程技术规范》GB 50200-94《有线电视网络施工及验收规范》GY 5073-2005《智能建筑设计标准》GBT50314-2006,《视频安防监控系统工程设计规范》（GB50395-2007）《城市道路和建筑物无障碍设计规范》JGJ50-2001注：其中防雷部分以《建筑防雷设计规范》（GB50057-94）2000年版为准。
二、设计范围包括10KV变配电、电力、照明、应急电源、防雷、接地、火灾自动报警及联动系统、有线电视、电话系统、网络系统、可视对讲系统、小区安全防范监控系统、停车场管理系统的设计。
初步设计说明-电气培训课件
11 供配电11.1 概述11.1.1 设计依据及设计采用的标准、规范本工程设计将以最新版本的国家标准及相关的行业标准作为工程设计的基础，主要采用的标准如下：-GB 50060-2008 3~110kV高压配电装置设计规范-GB50059-92 35～110kV变电所设计规范-GB/T 50062-2008 电力装置的继电保护和自动装置设计规范-GB 50053-94 10kV及以下变电所设计规范-GB 50052-95 供配电系统设计规范-GB 50054-95 低压配电设计规范-GB50055-93 通用用电设备配电设计规范-GB50056-93 电热设备电力装置设计规范-GB 50057-94 建筑物防雷设计规范（2000版）-GB 50058-92 爆炸和火灾危险环境电力装置设计规范-GB 50217-2007 电力工程电缆设计规范-GB50034-2004 建筑照明设计标准-GBJ65-83 工业与民用电力装置的接地设计规范-HGJ5-86 烧碱节能设计技术规定-SH3038-2000 石油化工企业生产装置电力设计技术规范-SH3097-2000 石油化工静电接地设计规范-SH/T3116-2000 炼油厂用电负荷设计计算方法11.1.2 设计范围和分工本工程设计包括24万吨/年离子膜烧碱装置、30万吨/年PVC装置以及配套工程及辅助工程—35kV整流开关所、整流所、10kV开关所、车间变配电所、照明和防雷、防静电接地及界区供电外线的设计。
11.1.3 电源状况本装置隶属德州实华化工有限公司，其供电依托于公司拟建的供电系统。
为配合项目的建设，实华公司拟建设110kV总降压变电站一座，该变电站位于实华公司新建的热电站内。
总变电站内设110/38.5/10.5kV三线圈变压器2台，并预留第三台主变的位置。
主变额定容量50000kVA,三侧容量比为100%/100%/100%。
变电站110kV,35kV及10kV 系统均采用单母线分段接线方式。
电气初步设计说明教学内容

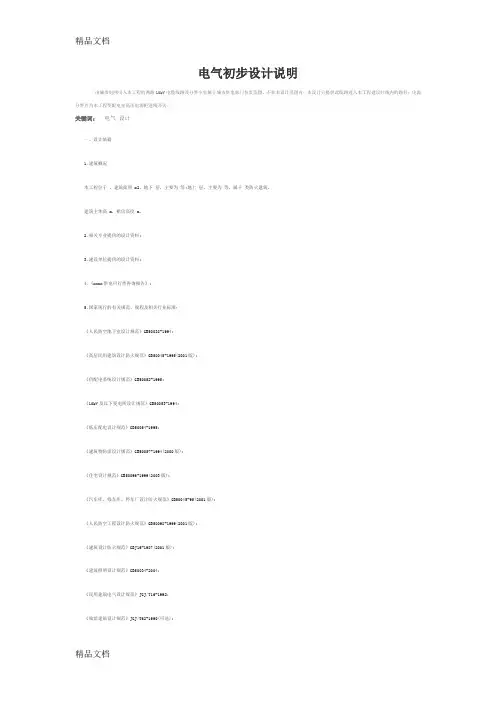

电气初步设计说明由城市电网引入本工程的两路10kV电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源柜进线开关。
关键词：电气设计一、设计依据1.建筑概况本工程位于。
建筑面积 m2。
地下层，主要为等;地上层，主要为等，属于类防火建筑。
建筑主体高 m，裙房高度 m。
2.相关专业提供的设计资料;3.建设单位提供的设计资料;4.《xxxx供电可行性咨询报告》;5.国家现行的有关规范、规程及相关行业标准：《人民防空地下室设计规范》GB50038-1994;《高层民用建筑设计防火规范》GB50045-1995(2001版);《供配电系统设计规范》GB50052-1995;《10kV及以下变电所设计规范》GB50053-1994;《低压配电设计规范》GB50054-1995;《建筑物防雷设计规范》GB50057-1994(2000版);《住宅设计规范》GB50096-1999(2003版);《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001版);《人民防空工程设计防火规范》GB50098-1999(2001版);《建筑设计防火规范》GBJ16-1987(2001版);《建筑照明设计规范》GB50034-2004;《民用建筑电气设计规范》JGJ/T16-1992;《旅馆建筑设计规范》JGJ/T62-1990(可选);当地供电局有关住宅配电的规定、文件等。
二、设计范围1、本设计包括建设红线内的以下内容：10/0.4kV变、配电系统;电力系统;照明系统;防雷保护、安全措施及接地系统。
2、电源设计分界：由城市电网引入本工程的两路10kV电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内;本设计只提供此线路进入本工程建设红线内的路径;电源分界点为本工程变配电室高压电源柜进线开关。
三、10/0.4kV变配电系统1、负荷等级计算机/电话系统电源、消防用电设备(消防控制室、消防水泵、消防电梯、排烟风机、加压送风机等)、安全防范系统、应急照明及疏散指示等为一级负荷;客梯、生活泵、潜水泵等为二级负荷;其他一般照明及电力负荷为三级负荷。
05D2005通用版电气初步设计说明
防雷接地、变压器中性点接地及电气设备保护接地等共用接地装置，要求接地电阻不大于0.5欧姆，否则应在室外增设人工接地体。
在浴室、卫生间等处设局部等电位联结。
本工程采用总等电位联结。
计算机电源系统、有线电视引入端、电信引入端设过电压保护装置。
3、接地系统
强弱电共用联合接地装置，要求接地电阻小于0.5欧姆。
设一台kW柴油发电机组作为应急电源，当市电故障时，柴油发电机组自动启动提供应急电源，确保消防设备、应急照明等设备的供电。
4、变配电所
本工程变配电所设置在地下一层，设置台kVA变压器，设有电缆夹层，净高不低于1.8m。高低压开关柜采用下进线下出线方式接线。当低压开关柜采用上进上出方式接线时，可以不设电缆夹层。
其他设备待施工图设计时与业主协商考虑。
七、电缆导线的选型
高压电缆采用YJV-7.5/15kV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆。
低压电缆采用(ZR)YJV-1kV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯（阻燃）电力电缆，工作温度90℃。
消防设备配电电缆采用NHYJV-1kV或BTTZ-1kV矿物绝缘铜芯耐火电力电缆。
8、凡是安装高度低于2.4m的灯具，依验收规范增设PE线。
9、室外线路采用YJV-3X4穿SC32管敷设，室外灯具采用就地做重复接地，控制由室内控制室统一控制。
六、设备选型及安装
变压器按环氧树脂真空浇注节能型干式变压器设计，设置强迫风冷系统；接线为D,Yn11，保护罩由厂家供货，防护等级不低于IP20。
冷冻机房、泵房50-100lx
网络机房300-500lx
走道、库房等50-100lx
应急照明
变配电所、消防控制室、电话机房、(消防)水泵房、(消防楼)梯间、(合用)前室、大面积商场、多功能厅、展厅、大堂等场所设置应急照明。
在浴室、卫生间等处设局部等电位联结。
本工程采用总等电位联结。
计算机电源系统、有线电视引入端、电信引入端设过电压保护装置。
3、接地系统
强弱电共用联合接地装置，要求接地电阻小于0.5欧姆。
设一台kW柴油发电机组作为应急电源，当市电故障时，柴油发电机组自动启动提供应急电源，确保消防设备、应急照明等设备的供电。
4、变配电所
本工程变配电所设置在地下一层，设置台kVA变压器，设有电缆夹层，净高不低于1.8m。高低压开关柜采用下进线下出线方式接线。当低压开关柜采用上进上出方式接线时，可以不设电缆夹层。
其他设备待施工图设计时与业主协商考虑。
七、电缆导线的选型
高压电缆采用YJV-7.5/15kV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆。
低压电缆采用(ZR)YJV-1kV交联聚氯乙烯绝缘、聚氯乙烯护套铜芯（阻燃）电力电缆，工作温度90℃。
消防设备配电电缆采用NHYJV-1kV或BTTZ-1kV矿物绝缘铜芯耐火电力电缆。
8、凡是安装高度低于2.4m的灯具，依验收规范增设PE线。
9、室外线路采用YJV-3X4穿SC32管敷设，室外灯具采用就地做重复接地，控制由室内控制室统一控制。
六、设备选型及安装
变压器按环氧树脂真空浇注节能型干式变压器设计，设置强迫风冷系统；接线为D,Yn11，保护罩由厂家供货，防护等级不低于IP20。
冷冻机房、泵房50-100lx
网络机房300-500lx
走道、库房等50-100lx
应急照明
变配电所、消防控制室、电话机房、(消防)水泵房、(消防楼)梯间、(合用)前室、大面积商场、多功能厅、展厅、大堂等场所设置应急照明。
基础电气培训课件演示文稿
第四十五页，共93页。
电磁阀
限位开关 限位开关是利用生产机械某些运动部件的碰撞使其 触头动作，接通或断开某些控制电路，达到一定控 制要求的电器。为适应各种条件下的碰撞，位置开 关有许多种构造形式，用它来限制机械运动的位置 或行程。
第四十六页，共93页。
变压器 变压器是将某一电压、电流、相数的交流电能转变成另一 种电压、电流、相数的交流电能的电器。变压器的基本工 作原理是电磁感应原理。
和设备的安全。因此，对TN-C和TN-S系统，必须考虑装设漏电
保护装置。
第五十一页，共93页。
主令开关
控制按钮是一种接通或分断小电流电路的主令电器， 其结构简单．应用广泛。触头允许通过的电流较小．一般不 超过5A，主要用在低压控制电路中．手动发出控制信号。
控制按钮由按钮帽，复位弹簧，桥式动、静触头和外 壳等组成。一般为复合式．即同时具有常开、常闭触头。按 下时常闭触头先断开，然后常开触头闭合。去掉外力后在复 恢弹簧的作用下，常开触头断开，常闭秒久头复位。
第二十四页，共93页。
D：当误用交流电压挡去测量直流电压，或者误用直流电压挡去
测量交流电压时，显示屏将显示“000”，或低位上的数 字出现跳动。 E：禁止在测量高电压（220V以上）或大电流（0.5A以上） 时换量程，以防止产生电弧，烧毁开关触点。
F：当显示“ ”、“BATT”或“LOW BAT” 时，表示电池 电压低于工作电压。
5、不能从另一条火线接入电压线圈。（提醒：三相三线 电表，两个互感器就够了，三相四线电表要三个互感 器。电压线圈并联负载）。
第三十六页，共93页。
机械式电度表的实物图片 如下
第三十七页，共93页。
第三十八页，共93页。
第三十九页，共93页。
电气初步设计说明书
1.电气系统设计1.1电气设计范围本设计的范围仅包括荆门热电厂＃5炉电除尘器本体电气系统改造、烟气脱硫设备及其相关的电气系统设计。
1.2电气部分概述1.2.1电气系统和电气设备的设计基于如下全面地考虑：●运行和检修的人员的安全以及设备的安全。
●可操作性和可靠性。
●易于运行和检修。
主要部件（重部件）能方便拆卸、复原和修理，同时提供吊装和搬运时用的起吊钩、拉手和螺栓孔等。
●相同（或相同等级）的设备和部件的互换性。
●系统内所有元件恰当的配合。
比如绝缘水平、开断能力、短路电流耐受能力、继电保护和机械强度等。
●环境条件保护，如对腐蚀性气体和（或）蒸汽、机械震动、振动和水等的防护。
所有电力设备如：低压开关控制设备，变压器，直流屏，UPS等安装于有环境保障的室内。
●电气设备在使用环境条件下，带额定负荷连续运行。
●电气设备的使用寿命为30年。
1.2.2采用标准电气系统和电气设备按照下列标准和规范的合理技术条款进行设计。
但不限于此，也可以采用高于下列标准的标准、规程和规范。
●GB 中国国家标准●DL 中国电力行业的规程和规范1.3电气设备设计1.3.1 电气设备防护等级●电气设备安装在有空调或通风装置的室内，其外壳的防护等级为IP30。
●电气设备安装在环境洁净的室内，其外壳的防护等级为IP30。
●在配电室、办公室及控制室的照明设备，其防护等级不低于IP30。
●在其余环境条件下的电气设备和照明设备，其防护等级为IP54。
●对于有防晒、防雨、防尘、防沙、防酸等要求的电气设备，其外壳的防护等级根据实际情况确定。
1.3.2 电气设备的颜色标识（1）指示灯－断路器合闸红色－断路器跳闸绿色－电动机运转红色－电动机停运绿色－报警及故障信号黄色或采用相应铭牌的分合指示（2）按钮－断路器合闸红色－断路器跳闸绿色－所有其他按钮黑色并带有相关铭牌文字当按钮的ON/OFF状态的位置不易明确区分时，通过“ON”/“OFF”或“O”/“I”标记或用以上所述的色彩标识加以注明。
电气方案设计说明
电气方案设计说明1. 引言本文档旨在说明电气方案设计的要点和过程，以满足特定需求和标准。
电气方案设计对于任何电气工程项目来说都是至关重要的一步。
本文档将详细介绍电气方案设计的步骤和关键要素，以确保设计的全面性和有效性。
2. 项目概述在本章节中，我们将对电气方案设计的目标和背景进行概述。
项目概述可包括以下内容：•项目的总体目标和要求•项目的背景和背景知识•相关方面的资源可用性3. 系统需求分析在本章节中，我们将详细分析系统的需求，并确保所有需求都被充分考虑和满足。
需求分析可能包括以下内容：•系统的功能性需求•系统的非功能性需求，如可靠性、安全性等•对系统所需的电力、能源和通信等方面的需求4. 电气方案设计步骤在本章节中，我们将介绍电气方案设计的具体步骤。
电气方案设计的步骤可概括为：4.1. 制定设计目标在这一步骤中，我们将明确电气方案设计的目标和标准，以确保设计的有效性和可行性。
设计目标可能包括：•设计的可靠性要求•设计的成本要求•设计的实施时限4.2. 进行初步设计在这一步骤中，我们将进行电气方案的初步设计。
初步设计可能包括以下内容：•系统的整体框架和结构•系统的主要组成部分和模块•系统的关键性能指标4.3. 进行详细设计在这一步骤中，我们将进行电气方案的详细设计。
详细设计可能包括以下内容：•每个组件和模块的详细规格和参数•组件和模块之间的接口设计•相关文档和图表的编制4.4. 进行仿真和测试在这一步骤中，我们将对电气方案进行仿真和测试，以验证设计的正确性和可行性。
仿真和测试可能包括以下内容：•使用专业仿真软件对系统进行电路仿真•进行物理或虚拟实验以验证系统性能4.5. 进行优化和修改在这一步骤中，我们将根据仿真和测试的结果，对电气方案进行优化和修改，以提高设计的效率和可靠性。
5. 设计输出在本章节中，我们将确定并准备设计输出。
设计输出可能包括以下内容：•详细设计文档和图纸•设备和零部件的清单和规格书•系统测试报告和验收标准6. 结论电气方案设计是确保电气工程项目顺利进行的关键一步。
电力设计培训 第六章 电气初设及施设设计深度讲解
归档资料
设计过程中，主设人对工程来往文件和资料应实行登记 保管使用，工程设计及施工结束时应将资料分类装订送档 案室归档，内容包括：
1.主要的设计输入文件资料，包括顾客提供资料验证记录。 2.工程收资提纲及收资报告，包括收集的重要图纸资料。 3.各专业间设计交接资料。 4.设计评审记录。 5.设计成品验证（校审）单。 6.设计变更通知单及修改图纸。 7.计算书。
施工图内容深度
1.图纸
1.1.电气主接线图 包括： 1）各级电压母线以及主变与各级电压母线之间的连接方
式。 2）各级电压进出线回路名称及各项设备和导线的配置、
型号、规范。 3）各级电压所在系统中性点接地方式及补偿设备。 4）应示出远景接线示意图。
施工图内容深度
1.2.短路电流计算及主要设备选择 包括： 1）应根据系统提供的阻抗进行最大运行方式下的短路电
施工图内容深度
1.8.防雷接地 包括： 1）按比例示出避雷针、线坐标及高度，被保护物轮廊及相应高度保
护范围。 2）如建筑物有避雷带，应示出避雷带在屋面布置方位，安装高度及
接地引下线位置。 3）示出全站接地网布置及接地井位置。 4）全站接地网布置图中，应示出避雷针、线、避雷带、避雷器及变
和周围道路等相对布置位置、指北针等。 2）应示出各配电装置间隔及进出线排列。 3）主要构筑物至各配电装置电缆通道。
施工图内容深度
1.4.各级电压配电装置断面图 包括： 1）根据配置接线图和采用的配电装置型式，示出各层平
面标高布置尺寸、间隔名称、排列顺序、进出线相序、道 路及其它建构筑物相对位置等。 2）应按不同类型间隔提供断面图。在断面图中，应示出 各种设备和支、构架外形、安装位置和高度、导线引接方 式、电气安全距离校验尺寸。 3）各间隔电气设备的连接金具，应根据回路导线规格和 根数、设备端端子材质及引线角度选用。 4）配电装置软导线应进行拉力计算，硬母线及其支持瓷 瓶应进行动稳定和机械强度计算。
D通用版弱电初步设计说明

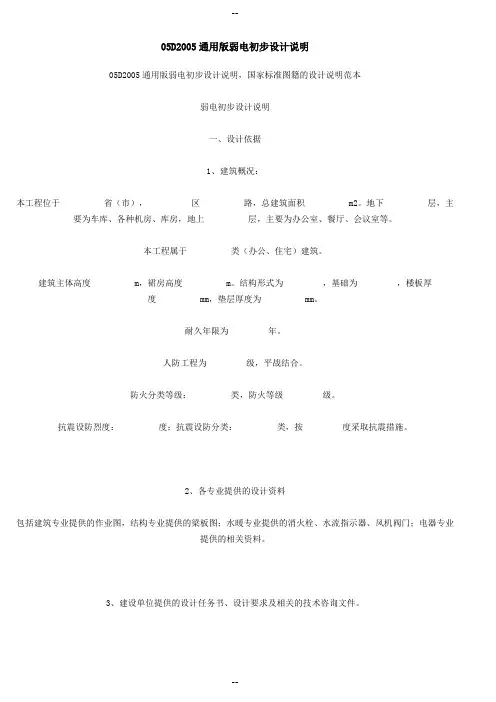

05D2005通用版弱电初步设计说明05D2005通用版弱电初步设计说明，国家标准图籍的设计说明范本弱电初步设计说明一、设计依据1、建筑概况：本工程位于省（市），区路，总建筑面积m2。
地下层，主要为车库、各种机房、库房，地上层，主要为办公室、餐厅、会议室等。
本工程属于类（办公、住宅）建筑。
建筑主体高度m，裙房高度m。
结构形式为，基础为，楼板厚度mm，垫层厚度为mm。
耐久年限为年。
人防工程为级，平战结合。
防火分类等级：类，防火等级级。
抗震设防烈度：度；抗震设防分类：类，按度采取抗震措施。
2、各专业提供的设计资料包括建筑专业提供的作业图，结构专业提供的梁板图；水暖专业提供的消火栓、水流指示器、风机阀门；电器专业提供的相关资料。
3、建设单位提供的设计任务书、设计要求及相关的技术咨询文件。
本工程采用的主要规程规范《民用建筑电气设计规范》JGJ/T16-1992；《高层民用建筑设计防火规范》GB50045-1995(2001版)；《建筑设计防火规范》GBJ16-1987(2001版)；《火灾自动报警系统设计规范》GB50116-1998；《人民防空地下室设计规范》GB50038-1994；《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001版)；《建筑与建筑群综合布线系统工程设计规范》GBT50311-2000；《低压配电设计规范》GB50054-1995；《建筑物防雷设计规范》GB50057-1994(2000版)；《住宅设计规范》GB50096-1999(2003版)；《人民防空工程设计防火规范》GB50098-1999(2001版)；《智能建筑设计规范》GBT50314-2000；《民用闭路监视电视系统工程技术规范》GB50198-1994；《有线电视系统工程技术规范》GB50200-1994。
二、设计范围本设计包括以下内容：通信系统；有线电视及卫星电视系统（含闭路电视系统）；有线广播系统（包括背景音乐及紧急广播）；扩声及同声传译系统；呼叫信号系统；公共显示系统；时钟系统；安全防范系统；综合布线系统（电话、计算机）（不涉及网络设备）；建筑设备监控系统；车库管理系统；智能化系统集成二、通信系统1、在本工程通信自动化系统中，程控自动数字交换机起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、继电保护及信号装置
继电保护方式及信号装置的设置，依据供电部门的技术方案确定。
低压断路器要求运行开断能力在kA以上，且设过载长延时、短延时脱扣器，部分回路设置分励脱扣器。
7、计量
采用高压集中计量，在每路10kV电源进线处设置专用计量装置，并可根据要求社会子低压电力分表。
8、低压配电系统
变压器低压侧采用单母线分段方式运行，设置母联开关，应急母线通过联络开关与主母线联络，当两段母线失电后，操作应急联络开关，启动柴油发电机负担消火栓泵、喷洒泵、消防电梯、防排烟风机、应急照明等一级用电负荷，联络开关设置自投自复/自投不自复/手动转换开关。自投时应该自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设置电气联锁，任何情况下只能合其中的2个开关。
《民用建筑电气设计规范》JGJ/T16-1992；
《旅馆建筑设计规范》JGJ/T62-1990(可选)；
当地供电局有关住宅配电的规定、文件等。
二、设计范围
1、本设计包括建设红线内的以下内容：
10/0.4kV变、配电系统；
电力系统；
照明系统；
防雷保护、安全措施及接地系统。
2、电源设计分界：由城市电网引入本工程的两路10kV电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源柜进线开关。
对中水设备、生活水泵、客梯等二级负荷采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点互投。
对排水泵等二级负荷采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点互投。
对消火栓泵、喷洒泵、消防电梯、防排烟风机、消防控制室、电话机房等一级用电负荷采用专用两路电源供电，用NHYJV-1kV或BTTZ-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点并在末端互投。
用电负荷计算见表一；
符合计算见表二；
一级负荷：kW；二级负荷：kW；三级负荷：kW；
选用kVA干式变压器，负荷率为%。
3、供电电源及电压等级
本工程采用两路10kV电源供电。从及引两路专线（非专线）10kV电力电缆，穿管埋地引入本工程电缆分界小室，作为正常工作电源；两路电源同时供电，互为备用，任意一路电源能够负担全部负荷。
潜水泵的启停由液位计控制。
五、照明系统
1、光源
一般场所为荧光灯或节能型光源，有装修要求的视装修要求商定。
照度标准
按现行国家标准<建筑照明设计标准>GB50034-2004执行，标准如下：
报告厅、办公室300-500lx
餐厅、大厅、多功能200-500lx
娱乐用房150-500lx
客房50-200lx

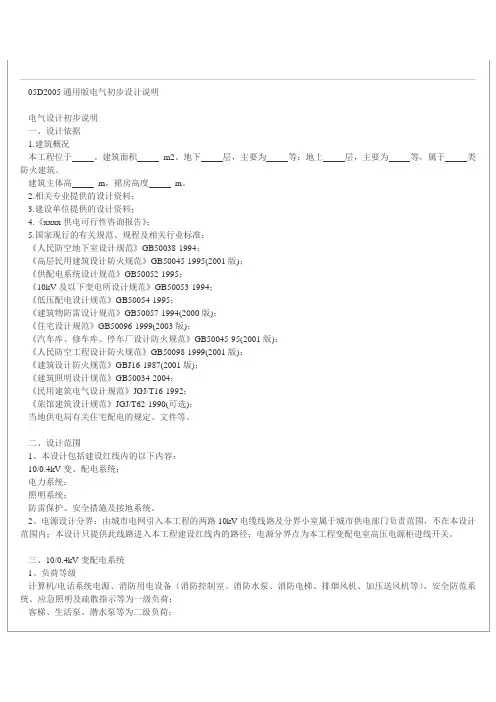

05D2005通用版电气初步设计说明
电气设计初步说明
一、设计依据
1.建筑概况
本工程位于。建筑面积m2。地下层，主要为等；地上层，主要为等，属于类防火建筑。
建筑主体高m，裙房高度m。
2.相关专业提供的设计资料；
3.建设单位提供的设计资料；
4.《xxxx供电可行性咨询报告》；
5.国家现行的有关规范、规程及相关行业标准：
设一台kW柴油发电机组作为应急电源，当市电故障时，柴油发电机组自动启动提供应急电源，确保消防设备、应急照明等设备的供电。
4、变配电所
本工程变配电所设置在地下一层，设置台kVA变压器，设有电缆夹层，净高不低于1.8m。高低压开关柜采用下进线下出线方式接线。当低压开关柜采用上进上出方式接线时，可以不设电缆夹层。
5、中压供电系统
两路10kV电源采用单母线分段方式，设置母联开关；平时两段母线同时分别运行。当一路电源故障时，通过手/自操作联络开关，另一路电源负担全部负荷。10kV断路器采用真空断路器，10kV-25kA，在10kV出线开关柜内装设氧化锌避雷器作为真空断路器的操作过电压保护。真空断路器选用电磁（或弹簧储能）操作机构，采用直流220(110)V/65AH镊隔电池柜作为操作、继电保护及信号的电源。
冷冻机房、泵房50-100lx
三、10/0.4kV变配电系统
1、负荷等级
计算机/电话系统电源、消防用电设备（消防控制室、消防水泵、消防电梯、排烟风机、加压送风机等）、安全防范系统、应急照明及疏散指示等为一级负荷；
客梯、生活泵、潜水泵等为二级负荷；
其他一般照明及电力负荷为三级负荷。
2、负荷计算及变压器选择
负荷计算：对冷冻机、空调、水泵、风机、电梯等用电设备按其设备安装容量进行统计，对照明等设备的用电负荷位容量法进行计算；
《住宅设计规范》GB50096-1999(2003版)；
《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001版)；
《人民防空工程设计防火规范》GB50098-1999(2001版)；
《建筑设计防火规范》GBJ16-1987(2001版)；
《建筑照明设计规范》GB50034-2004；
9、无功补偿
采用低压集中自动补偿方式，在变电所低压侧设置无功功率自动补偿装置，要求补偿后的功率因数在0.95以上，并要求荧光灯、气体放电灯单灯就地补偿，补偿后的功率因数为0.9。
四、电力配电系统
对于单台容量较大的负荷或重要负荷采用放射式配电，对于一般设备采用放射式与树干式结合的混合方式配电。
对于冷水机组、冷冻水泵等设备采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设到配电点，冷冻机启动柜的选择、进出线方式应与设备配套。
《人民防空地下室设计规范》GB50038-1994；
《高层民用建筑设计防火规范》GB50045-1995(2001版)；
《供配电系统设计规范》GB50052-1995；
《10kV及以下变电所设计规范》GB50053-1994；
《低压配电设计规范》GB50054-1995；
《建筑物防雷设计规范》GB50057-1994(2000版)；
消火栓泵、喷洒泵、生活水泵、冷冻水泵等设备的控制柜为落地安装，其他控制箱除注明外，顶边距地2.0m安装。
导线除注明外为ห้องสมุดไป่ตู้BV-4X2.5-mm2穿SC20管敷设。
消火栓泵、喷洒泵等设备的控制柜宜具备循检功能。
本工程消防控制设备的控制箱（柜）做“消防”标志，并符合消防规范要求。
本工程小于kW的电动机采用直接启动方式启动；kW以上电机采用降压启动方式启动。
继电保护方式及信号装置的设置，依据供电部门的技术方案确定。
低压断路器要求运行开断能力在kA以上，且设过载长延时、短延时脱扣器，部分回路设置分励脱扣器。
7、计量
采用高压集中计量，在每路10kV电源进线处设置专用计量装置，并可根据要求社会子低压电力分表。
8、低压配电系统
变压器低压侧采用单母线分段方式运行，设置母联开关，应急母线通过联络开关与主母线联络，当两段母线失电后，操作应急联络开关，启动柴油发电机负担消火栓泵、喷洒泵、消防电梯、防排烟风机、应急照明等一级用电负荷，联络开关设置自投自复/自投不自复/手动转换开关。自投时应该自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设置电气联锁，任何情况下只能合其中的2个开关。
《民用建筑电气设计规范》JGJ/T16-1992；
《旅馆建筑设计规范》JGJ/T62-1990(可选)；
当地供电局有关住宅配电的规定、文件等。
二、设计范围
1、本设计包括建设红线内的以下内容：
10/0.4kV变、配电系统；
电力系统；
照明系统；
防雷保护、安全措施及接地系统。
2、电源设计分界：由城市电网引入本工程的两路10kV电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源柜进线开关。
对中水设备、生活水泵、客梯等二级负荷采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点互投。
对排水泵等二级负荷采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点互投。
对消火栓泵、喷洒泵、消防电梯、防排烟风机、消防控制室、电话机房等一级用电负荷采用专用两路电源供电，用NHYJV-1kV或BTTZ-1kV电缆由配电室沿电缆桥架敷设两路至设到配电点并在末端互投。
用电负荷计算见表一；
符合计算见表二；
一级负荷：kW；二级负荷：kW；三级负荷：kW；
选用kVA干式变压器，负荷率为%。
3、供电电源及电压等级
本工程采用两路10kV电源供电。从及引两路专线（非专线）10kV电力电缆，穿管埋地引入本工程电缆分界小室，作为正常工作电源；两路电源同时供电，互为备用，任意一路电源能够负担全部负荷。
潜水泵的启停由液位计控制。
五、照明系统
1、光源
一般场所为荧光灯或节能型光源，有装修要求的视装修要求商定。
照度标准
按现行国家标准<建筑照明设计标准>GB50034-2004执行，标准如下：
报告厅、办公室300-500lx
餐厅、大厅、多功能200-500lx
娱乐用房150-500lx
客房50-200lx
05D2005通用版电气初步设计说明
电气设计初步说明
一、设计依据
1.建筑概况
本工程位于。建筑面积m2。地下层，主要为等；地上层，主要为等，属于类防火建筑。
建筑主体高m，裙房高度m。
2.相关专业提供的设计资料；
3.建设单位提供的设计资料；
4.《xxxx供电可行性咨询报告》；
5.国家现行的有关规范、规程及相关行业标准：
设一台kW柴油发电机组作为应急电源，当市电故障时，柴油发电机组自动启动提供应急电源，确保消防设备、应急照明等设备的供电。
4、变配电所
本工程变配电所设置在地下一层，设置台kVA变压器，设有电缆夹层，净高不低于1.8m。高低压开关柜采用下进线下出线方式接线。当低压开关柜采用上进上出方式接线时，可以不设电缆夹层。
5、中压供电系统
两路10kV电源采用单母线分段方式，设置母联开关；平时两段母线同时分别运行。当一路电源故障时，通过手/自操作联络开关，另一路电源负担全部负荷。10kV断路器采用真空断路器，10kV-25kA，在10kV出线开关柜内装设氧化锌避雷器作为真空断路器的操作过电压保护。真空断路器选用电磁（或弹簧储能）操作机构，采用直流220(110)V/65AH镊隔电池柜作为操作、继电保护及信号的电源。
冷冻机房、泵房50-100lx
三、10/0.4kV变配电系统
1、负荷等级
计算机/电话系统电源、消防用电设备（消防控制室、消防水泵、消防电梯、排烟风机、加压送风机等）、安全防范系统、应急照明及疏散指示等为一级负荷；
客梯、生活泵、潜水泵等为二级负荷；
其他一般照明及电力负荷为三级负荷。
2、负荷计算及变压器选择
负荷计算：对冷冻机、空调、水泵、风机、电梯等用电设备按其设备安装容量进行统计，对照明等设备的用电负荷位容量法进行计算；
《住宅设计规范》GB50096-1999(2003版)；
《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001版)；
《人民防空工程设计防火规范》GB50098-1999(2001版)；
《建筑设计防火规范》GBJ16-1987(2001版)；
《建筑照明设计规范》GB50034-2004；
9、无功补偿
采用低压集中自动补偿方式，在变电所低压侧设置无功功率自动补偿装置，要求补偿后的功率因数在0.95以上，并要求荧光灯、气体放电灯单灯就地补偿，补偿后的功率因数为0.9。
四、电力配电系统
对于单台容量较大的负荷或重要负荷采用放射式配电，对于一般设备采用放射式与树干式结合的混合方式配电。
对于冷水机组、冷冻水泵等设备采用(ZR)YJV-1kV电缆由配电室沿电缆桥架敷设到配电点，冷冻机启动柜的选择、进出线方式应与设备配套。
《人民防空地下室设计规范》GB50038-1994；
《高层民用建筑设计防火规范》GB50045-1995(2001版)；
《供配电系统设计规范》GB50052-1995；
《10kV及以下变电所设计规范》GB50053-1994；
《低压配电设计规范》GB50054-1995；
《建筑物防雷设计规范》GB50057-1994(2000版)；
消火栓泵、喷洒泵、生活水泵、冷冻水泵等设备的控制柜为落地安装，其他控制箱除注明外，顶边距地2.0m安装。
导线除注明外为ห้องสมุดไป่ตู้BV-4X2.5-mm2穿SC20管敷设。
消火栓泵、喷洒泵等设备的控制柜宜具备循检功能。
本工程消防控制设备的控制箱（柜）做“消防”标志，并符合消防规范要求。
本工程小于kW的电动机采用直接启动方式启动；kW以上电机采用降压启动方式启动。
