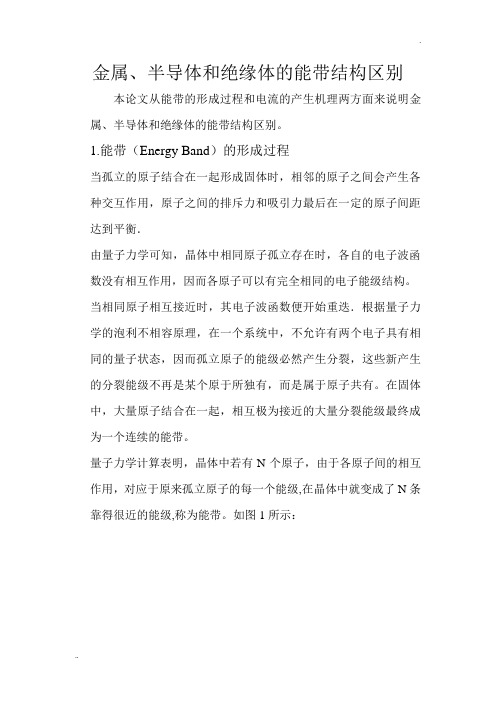

金属、半导体和绝缘体的能带结构区别本论文从能带的形成过程和电流的产生机理两方面来说明金属、半导体和绝缘体的能带结构区别。
1.能带（Energy Band）的形成过程当孤立的原子结合在一起形成固体时，相邻的原子之间会产生各种交互作用，原子之间的排斥力和吸引力最后在一定的原子间距达到平衡．由量子力学可知，晶体中相同原子孤立存在时，各自的电子波函数没有相互作用，因而各原子可以有完全相同的电子能级结构。
当相同原子相互接近时，其电子波函数便开始重迭．根据量子力学的泡利不相容原理，在一个系统中，不允许有两个电子具有相同的量子状态，因而孤立原子的能级必然产生分裂，这些新产生的分裂能级不再是某个原于所独有，而是属于原子共有。
在固体中，大量原子结合在一起，相互极为接近的大量分裂能级最终成为一个连续的能带。
量子力学计算表明，晶体中若有N个原子，由于各原子间的相互作用，对应于原来孤立原子的每一个能级,在晶体中就变成了N条靠得很近的能级,称为能带。
如图1所示：图1能带的宽度记作∆E ，数量级为 ∆E ～eV 。
若N~1023,则能带中两能级的间距约10-23eV 。
能带的一般规律：越是外层电子，能带越宽，∆E 越大； 点阵间距越小，能带越宽，∆E 越大； 两个能带有可能重叠。
如图2所示：图22.电流产生机理电流的产生要求电子能够在电场的作用下加速移动至新的能量状态，即要求在电子现有能量状态附近必须有空能级。
举例来说，如果一个能带中只有很少几个电子，而有大半的能态是空的，则电子很容易在能带中由这个能态运动到另一个能态，从而发生电荷的迁移，产生导电行为。
对于金属、绝缘体和半导体来说，因其导电性不同，所以其能带结构也不相同。
在绝缘体结构中0K时“价带”已被全部占据，导带是全空的，因而价带中的电子于无法进行电荷运输，因为价带中没有空能级。
导带中虽有空能级但无电子，因而也不可能进行电荷运输；半导体的电子能带结构与绝缘体相仿，但其禁带宽比绝缘体小得多．例如Si为1.1eV，而金刚石为5eV。
一、半导体物理知识大纲核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级（第2章）核心知识单元B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布（第3章）→半导体的导电性（第4章）→非平衡载流子（第5章）核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）→半导体光学性质（第10章）→半导体热电性质（第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge和GaAs的能带结构。
在1.1节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在1.3节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在1.6节，介绍Si、Ge的能带结构。
（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
高等量子力学习题班级成绩Chapter 7 晶体中电子在电场和磁场中的运动学号（the movement of crystal electron in electric姓名field and magnetic field）一、简要回答下列问题（answer the following questions）：1、何谓准自由电子？2、晶体中电子的速度是怎样描述的？证明对于能带中的电子，k 状态和－k状态的电子速度相等，方向相反。
3、何谓准动量？加速度和有效质量是怎样定义的？4、有效质量是否为电子的真实质量？引入有效质量的目的是什么？5、半导体和绝缘体的能带有何异同？6、当有电场后，满带中的电子能永远漂移下去吗？加电场后，空穴向什么方向漂移？二、解释下列物理概念（explain the following physics concepts）1、波包2、回旋共振和德?哈斯－范?阿尔芬效应3、金属与半金属三、已知一维晶格中电子的能带可写成 )2cos 81cos 87()(22ka ka ma k E +-=式中a 是晶格常数，m 是电子的质量，求1、能带宽度；2、电子的平均速度；3、在带顶和带底的电子的有效质量。
四、已知某简立方晶体的晶格常数为a ，其价电子的能带为B a k a k a k A E z y x +=)cos()cos()cos(1、已测得带顶电子的有效质量为22*2a m -= ，试求参数A ；2、求出能带宽度；3、求出布里渊区中心点附近电子的状态密度。
五、设电子等能面为椭球 222222312123()222k k k E k m m m =++外加磁场B 相对于椭球主轴方向余弦为,,αβγ，1、写出电子的准经典运动方程，2、求电子绕磁场的回转频率。
六、简述能带论的局限性。
导体、半导体和绝缘体的区别导体、半导体和绝缘体的区别我们知道导体是导电的那么为什么导体会导电而绝缘体又不会呢？同时我们也经常见到个词叫半导体。
半导体又是什么？那么接下来我们先来了解下他们是什么。
在了解完后再来说他们的区别吧。
导体是什么?导体(conductor)是指电阻率很小且易于传导电流的物质。
导体中存在大量可自由移动的带电粒子称为载流子。
在外电场作用下，载流子作定向运动，形成明显的电流。
金属是最常见的一类导体。
金属原子最外层的价电子很容易挣脱原子核的束缚，而成为自由电子，留下的正离子(原子实)形成规则的点阵。
金属中自由电子的浓度很大，所以金属导体的电导率通常比其他导体材料的大。
金属导体的电阻率一般随温度降低而减小。
在极低温度下，某些金属与合金的电阻率将消失而转化为“超导体”。
半导体是什么?半导体( semiconductor)，指常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料。
半导体在收音机、电视机以及测温上有着广泛的应用。
如二极管就是采用半导体制作的器件。
半导体是指一种导电性可受控制，范围可从绝缘体至导体之间的材料。
无论从科技或是经济发展的角度来看，半导体的重要性都是非常巨大的。
今日大部分的电子产品，如计算机、移动电话或是数字录音机当中的核心单元都和半导体有着极为密切的关连。
常见的半导体材料有硅、锗、砷化镓等，而硅更是各种半导体材料中，在商业应用上最具有影响力的一种。
定义物质存在的形式多种多样，固体、液体、气体、等离子体等等。
我们通常把导电性差的材料，如煤、人工晶体、琥珀、陶瓷等称为绝缘体。
而把导电性比较好的金属如金、银、铜、铁、锡、铝等称为导体。
可以简单的把介于导体和绝缘体之间的材料称为半导体。
与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。
本征半导体：不含杂质且无晶格缺陷的半导体称为本征半导体。
半导体物理学半导体物理学▪教材:《半导体物理学》(第六版)，刘恩科等编著，电子工业版社▪参考书：《半导体物理与器件》（第三版），Donald A.Neamen著，电子工业出版社▪课程考核办法:本课采用开卷笔试的考核办法。
第九周安排一次期中考试。
总评成绩构成比例为：平时成绩10%；期中考试45%；期末考试45%一．半导体中的电子状态二．半导体中杂质和缺陷能级三．半导体中载流子的统计分布四．半导体的导电性五．非平衡载流子六．pn结七．金属和半导体的接触八．半导体表面与MIS结构半导体概要微电子学简介:固态电子学分支之一微电子学光电子学研究在固体（主要是半导体〕材料上构成的微小型化器件、电路、及系统的电子学分支学科微电子学研究领域•半导体器件物理•集成电路工艺•集成电路设计和测试微电子学发展的特点向高集成度、低功耗、高性能高可靠性电路方向发展与其它学科互相渗透，形成新的学科领域：光电集成、MEMS、生物芯片半导体概要固体材料分成：超导体、导体、半导体、绝缘体什么是半导体？半导体及其基本特性半导体物理学一．半导体中的电子状态二．半导体中杂质和缺陷能级三．半导体中载流子的统计分布四．半导体的导电性五．非平衡载流子六．pn结七．金属和半导体的接触八．半导体表面与MIS结构半导体的纯度和结构▪纯度极高，杂质<1013cm-3▪结构▪单胞对于任何给定的晶体，可以用来形成其晶体结构的最小单元注：（a）单胞无需是唯一的（b）单胞无需是基本的▪三维立方单胞简立方、体心立方、面立方金刚石晶体结构原子结合形式：共价键形成的晶体结构：构成一个正四面体，具有金刚石晶体结构金刚石结构半导体有:元素半导体如Si 、Ge金刚石晶体结构闪锌矿晶体结构金刚石型闪锌矿型半导体有:化合物半导体如GaAs、InP、ZnS练习1、单胞是基本的、不唯一的单元。
（）2、按半导体结构来分，应用最为广泛的是（）。
3、写出三种立方单胞的名称，并分别计算单胞中所含的原子数。
材料物理性能课后习题答案北航出版社⽥莳主编材料物理习题集第⼀章固体中电⼦能量结构和状态（量⼦⼒学基础）1. ⼀电⼦通过5400V 电位差的电场，（1）计算它的德布罗意波长；（2）计算它的波数；（3）计算它对Ni 晶体（111）⾯（⾯间距d =2.04×10-10m ）的布拉格衍射⾓。
（P5）12341311921111o '(2)6.610 =(29.1105400 1.610)=1.67102K 3.7610sin sin 2182hh pmE md dλπλθλλθθ----==?==?=解：（1）=（2）波数=（3）22. 有两种原⼦，基态电⼦壳层是这样填充的;;s s s s s s s 2262322626610（1）1、22p 、33p （2）1、22p 、33p 3d 、44p 4d ，请分别写出n=3的所有电⼦的四个量⼦数的可能组态。
（⾮书上内容）3. 如电⼦占据某⼀能级的⼏率是1/4，另⼀能级被占据的⼏率为3/4，分别计算两个能级的能量⽐费⽶能级⾼出多少k T ？（P15）1()exp[]11ln[1]()()1/4ln 3()3/4ln 3FF F F f E E E kT E E kT f E f E E E kT f E E E kT=-+?-=-=-=?=-=-?解：由将代⼊得将代⼊得4. 已知Cu 的密度为8.5×103kg/m 3，计算其E 0F 。
（P16） 2203234262333118(3/8)2(6.6310)8.510 =(3 6.0210/8)291063.5=1.0910 6.83Fh E n m J eVππ---==解：由5. 计算Na 在0K 时⾃由电⼦的平均动能。
（Na 的摩尔质量M=22.99，.0ρ?33=11310kg/m ）（P16）223311900(3/8)2(6.6310) 1.01310 =(3 6.0210/8)291022.99=5.2110 3.253 1.085FF h E n mJ eVE E eVππ---====解：由由 6. 若⾃由电⼦⽮量K 满⾜以为晶格周期性边界条件x x L ψψ+()=()和定态薛定谔⽅程。
（整理）固体物理与半导体知识点归纳整理.固体物理与半导体物理符号定义：E C导带底的能量E V导带底的能量N C导带的有效状态密度N V价带的有效状态密度n0导带的电⼦浓度p0价带的电⼦浓度n i本征载流⼦浓度E g=E C—E V禁带宽度E i本征费⽶能级E F费⽶能级E n F电⼦准费⽶能级E p F空⽳准费⽶能级N D施主浓度N A受主浓度n D施主能级上的电⼦浓度p A受主能级上的空⽳浓度E D施主能级E A受主能级n+D电离施主浓度p-A电离受主浓度半导体基本概念：满带：整个能带中所有能态都被电⼦填满。
空带：整个能带中完全没有电⼦填充；如有电⼦由于某种原因进⼊空带，也具有导电性，所以空带也称导带。
导带：整个能带中只有部分能态被电⼦填充。
价带：由价电⼦能级分裂⽽成的能带；绝缘体、半导体的价带是满带。
禁带：能带之间的能量间隙，没有允许的电⼦能态。
1、什么是布拉菲格⼦?答：如果晶体由⼀种原⼦组成，且基元中仅包含⼀个原⼦，则形成的晶格叫做布拉菲格⼦。
2、布拉菲格⼦与晶体结构之间的关系? 答：布拉菲格⼦＋基元＝晶体结构。
3、什么是复式格⼦?复式格⼦是怎么构成?答：复式格⼦是基元含有两个或两个以上原⼦的晶格(可是同类、异类)；复式格⼦由两个或多个相同的布拉菲格⼦以确定的⽅位套购⽽成。
4、厡胞和晶胞是怎样选取的?它们各⾃有什么特点?答：厡胞选取⽅法：体积最⼩的周期性(以基⽮为棱边围成)的平⾏六⾯体,选取⽅法不唯⼀，但它们体积相等，都是最⼩的重复单元。
特点：(1)只考虑周期性，体积最⼩的重复单元；(2)格点在顶⾓上，内部和⾯上没有格点；(3)每个原胞只含⼀个格点。
(4)体积：).(321a a a ?=Ω；(5)原胞反映了晶格的周期性，各原胞中等价点的物理量相同。
晶胞选取⽅法：考虑到晶格的重复性，⽽且还要考虑晶体的对称性，选取晶格重复单元。
特点：(1)既考虑了周期性⼜考虑了对称性所选取的重复单元。
(体积不⼀定最⼩) ；(2)体⼼或⾯⼼上可能有格点；(3)包含格点不⽌⼀个；(4)基⽮⽤c b a ，，表⽰。
