更换导线防振锤作业指导书知识分享

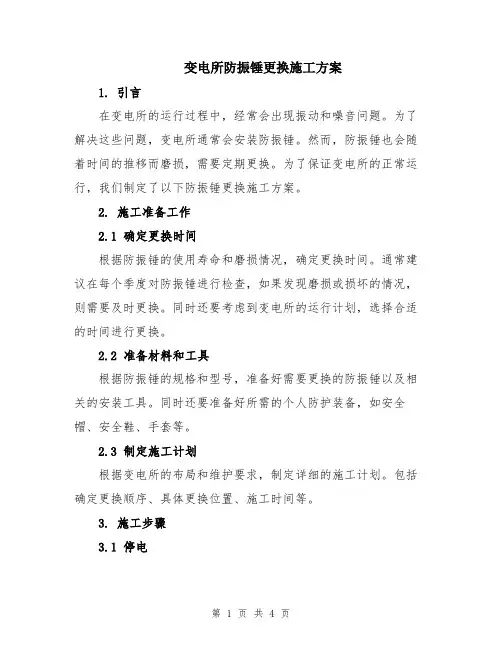

变电所防振锤更换施工方案1. 引言在变电所的运行过程中，经常会出现振动和噪音问题。

为了解决这些问题，变电所通常会安装防振锤。

然而，防振锤也会随着时间的推移而磨损，需要定期更换。

为了保证变电所的正常运行，我们制定了以下防振锤更换施工方案。

2. 施工准备工作2.1 确定更换时间根据防振锤的使用寿命和磨损情况，确定更换时间。

通常建议在每个季度对防振锤进行检查，如果发现磨损或损坏的情况，则需要及时更换。

同时还要考虑到变电所的运行计划，选择合适的时间进行更换。

2.2 准备材料和工具根据防振锤的规格和型号，准备好需要更换的防振锤以及相关的安装工具。

同时还要准备好所需的个人防护装备，如安全帽、安全鞋、手套等。

2.3 制定施工计划根据变电所的布局和维护要求，制定详细的施工计划。

包括确定更换顺序、具体更换位置、施工时间等。

3. 施工步骤3.1 停电在进行防振锤更换之前，必须先切断变电所的电源。

确保所有设备和线路都已停电，并进行安全检查，确认不会有电流通过。

3.2 拆卸旧防振锤使用相应的工具，将旧的防振锤拆卸下来。

注意，拆卸过程中要防止防振锤滑落或对周围设备造成损害。

3.3 清理安装位置将拆卸下来的旧防振锤清理干净，并检查安装位置是否有杂物或积尘。

如有，务必清理干净，以确保新的防振锤可以稳固安装。

3.4 安装新防振锤将新的防振锤按照预定的更换顺序和位置安装到变电所的设备或结构上。

确保防振锤安装牢固，没有松动现象。

3.5 调整防振锤根据实际情况，调整防振锤的位置和角度。

保证防振锤可以充分发挥其减震和降噪的效果。

3.6 完成施工检查已安装的新防振锤是否牢固，没有安全隐患。

确保所有工具和材料已经清理干净，变电所设备和线路已经恢复正常供电。

4. 安全注意事项4.1 严格遵守安全操作规范，佩戴必要的个人防护装备，如安全帽、安全鞋、手套等。

4.2 在施工过程中，注意设备和结构的稳固，防止防振锤滑落或对周围设备造成损害。

4.3 在拆卸和安装防振锤时，注意不要将工具和材料遗留在设备或结构内部，以免影响正常运行。

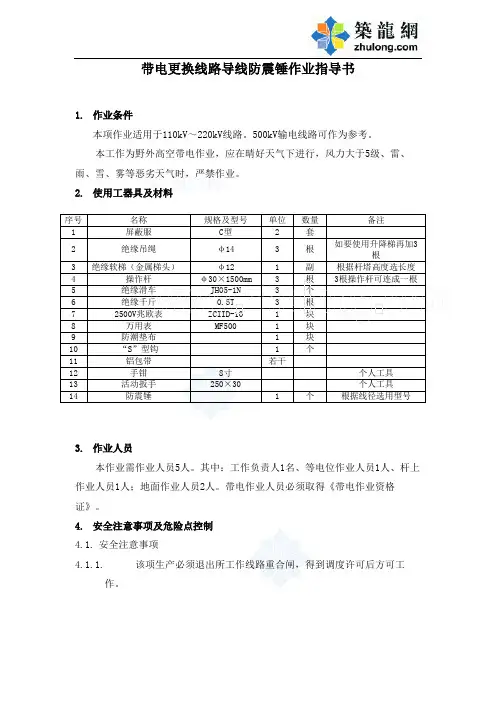

带电更换线路导线防震锤作业指导书1. 作业条件本项作业适用于110kV ～220kV 线路。

500kV 输电线路可作为参考。

本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。

2. 使用工器具及材料3. 作业人员本作业需作业人员5人。

其中：工作负责人1名、等电位作业人员1人、杆上作业人员1人；地面作业人员2人。

带电作业人员必须取得《带电作业资格证》。

4. 安全注意事项及危险点控制 4.1. 安全注意事项 4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可后方可工作。

4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

4.1.3.杆上人员必须穿戴全套合格的屏蔽服或静电服。

4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。

4.1.5.上下传递工器具应使用绝缘绳；4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米; 220kV--2.1米人体对带电体、绝缘绳索承力工具： 110kV—1米; 220kV--1.8米对邻相的安全距离： 110kV—1.4米; 220kV—2.5米4.1.7.等电位作业人员应保持对邻相和对地的有效安全距离。

导线线径小于120平方毫米不得挂软梯上人。

4.1.8.加强现场监护，及时纠正不安全动作，天气不良，停止作业。

4.2.危险点控制措施5.1.作业方法：等电位作业法。

5.2.作业步骤5.2.1.接受工作任务，召开班前会，讲解相关安全技术措施及施工方法5.2.2.填写工作票，准备好工器具。

5.2.3.申请停用该线路重合闸，得到调度许可后方可工作。

5.2.4.列队宣读工作票。

工作负责人向成员交待安全、技术及危险点控制措施。

5.2.5.铺设好防潮垫布，现场检测绝缘工器具及安全用具。

5.2.6.杆上作业人员登至横担合适位置挂好吊绳，与地面作业人员配合挂好软梯，挂好等电位人体后备保护绳。

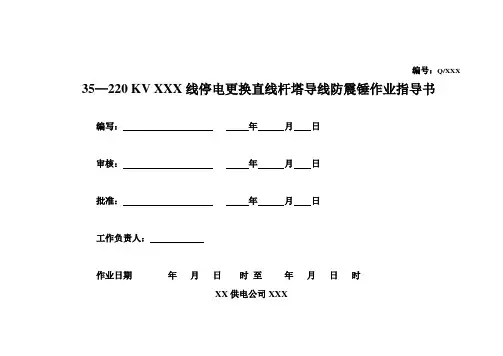

编号：Q/XXX 35—220 KV XXX线停电更换直线杆塔导线防震锤作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XX供电公司XXX
1 范围
本指导书适用于黑龙江省XX供电公司XXX35—220 KV停电更换直线杆塔导线防震锤作业2引用文件
国家电网公司电力安全工作规程（电力线路部分）（试行）—（以下简称安规）
GBJ233 —1990 110~500KV架空电力线路施工及验收规范
DL /T741—2001 架空送电线路运行规程
东电生字[1988]第1514号架空送电线路检修工艺规程
3修前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析及防范措施
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5缺陷消除记录
6验收总结
7作业指导书执行情况评估
8附录
35—220 KV XXX线停电更换直线杆塔导线防震锤
标准化作业指导书编制说明
工作内容：X#、XX#装拆接地线，X#更换导线防震锤
工作时间：XX月XX日XX时XX分至XX时XX分
工作地段：XXX线X#—XX#
工作人员：工作负责人名，工作成员名，作业项目共分为组
工作环境介绍：
作业现场安全措施布置简图：。

更换导线作业指导书一、任务背景为确保电力输送系统的正常运行，更换导线是一项必要的维护工作。

本文档旨在提供更换导线的作业指导，确保作业过程安全、高效。

二、作业准备1. 确定更换导线的具体位置和范围，包括杆塔编号、导线型号和规格等信息。

2. 获取所需的工具和设备，如导线夹具、绝缘手套、安全带、螺丝刀等。

3. 确保作业人员具备相关的技术知识和操作经验，并进行必要的培训和安全教育。

4. 检查作业现场的安全条件，包括地面平整度、杆塔的稳定性、天气状况等。

三、作业步骤1. 作业前的准备a. 确保作业人员佩戴个人防护装备，如安全帽、绝缘手套、安全鞋等。

b. 检查所需的工具和设备是否完好，并进行必要的维护和检修。

c. 确定作业人员的分工和职责，确保作业过程的协调和安全。

d. 根据现场情况，制定详细的作业方案，包括作业顺序、安全措施等。

2. 导线拆除a. 根据作业方案，先拆除旧导线的固定夹具，如螺丝、夹子等。

b. 使用适当的工具和设备，将旧导线从杆塔上取下，并妥善存放。

c. 检查杆塔和支架的稳定性，确保安全无风险。

3. 导线安装a. 根据导线型号和规格，选择合适的导线，并进行必要的检查和测试。

b. 将新导线固定在杆塔上，确保导线的平整度和张力符合要求。

c. 使用导线夹具和绝缘手套等工具，将导线与杆塔、支架等连接，确保连接牢固可靠。

4. 作业结束a. 检查新导线的安装质量，确保符合相关标准和要求。

b. 清理现场，将作业过程中产生的垃圾和废料妥善处理。

c. 汇报作业结果，包括新导线的安装情况、作业过程中的问题和改进意见等。

四、安全注意事项1. 严格遵守相关安全操作规程和标准，确保作业过程安全可靠。

2. 在作业过程中，注意防止导线断裂、杆塔倒塌等意外事故的发生。

3. 作业人员必须佩戴个人防护装备，确保自身安全。

4. 在作业现场设置明显的安全警示标志，警示他人注意安全。

5. 如遇恶劣天气或其他不安全因素，应暂停作业并采取相应的措施保护作业人员和设备。

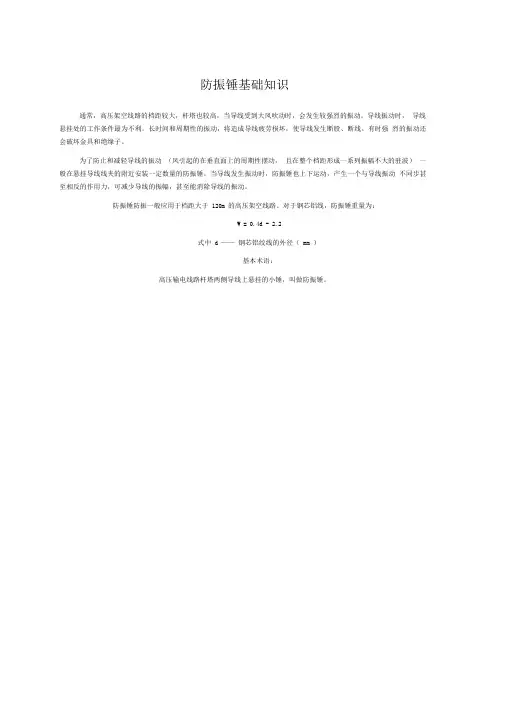

防振锤基础知识通常，高压架空线路的档距较大，杆塔也较高，当导线受到大风吹动时，会发生较强烈的振动。

导线振动时，导线悬挂处的工作条件最为不利。

长时间和周期性的振动，将造成导线疲劳损坏，使导线发生断股、断线。

有时强烈的振动还会破坏金具和绝缘子。

为了防止和减轻导线的振动（风引起的在垂直面上的周期性摆动，且在整个档距形成一系列振幅不大的驻波）一般在悬挂导线线夹的附近安装一定数量的防振锤。

当导线发生振动时，防振锤也上下运动，产生一个与导线振动不同步甚至相反的作用力，可减少导线的振幅，甚至能消除导线的振动。

防振锤防振一般应用于档距大于120m 的高压架空线路。

对于钢芯铝线，防振锤重量为：W = 0.4d - 2.2式中 d ——钢芯铝绞线的外径（mm ）基本术语：高压输电线路杆塔两侧导线上悬挂的小锤，叫做防振锤。

ALU.c n导（地）线振动：在线路档距中，当架空线受到垂直于线路方向的风力作用时，就会在其背风面形成按一定频率上下交替的稳定涡流（如下图2-3示），在涡流升力分量的作用下，使架空线在其垂直面产生周期性振荡，称为图2涓架空线背凤而涓流示怠图架空线振动。

当涡流的频率恰好与架空线的自振频率相同时，将会形成架空线的稳定振动波，这种稳定的振动波将在架空线部产生交变应力，长期作用会造成架空线的损伤。

最严重的地方是架空线线夹岀口处。

架空线振动时的最高点（如图2-4中1点）叫做波峰，当导线邻近的另外的一点停留在原有位置（如2点）时, 便形成了所谓的波节。

两个相邻波节之间的距离叫做振动的半波长。

两个相邻的半波则称为振动全波长。

两个波峰之间的垂直距离称为波幅（振幅）。

因风力作用而引起的周期性振荡，一般每秒几到几十个周波。

振幅一般不超过几个厘米的静止波”图2 4 架空线提动波示意圖披峰；n—ifeTt右一振动全肢*均匀的风速和风向是引起架空线振动的基本因素，其振动的频率，波长和振幅还与架空线的档距长度，年平均运行应力及架空线的材料、直径和力等因素有关。

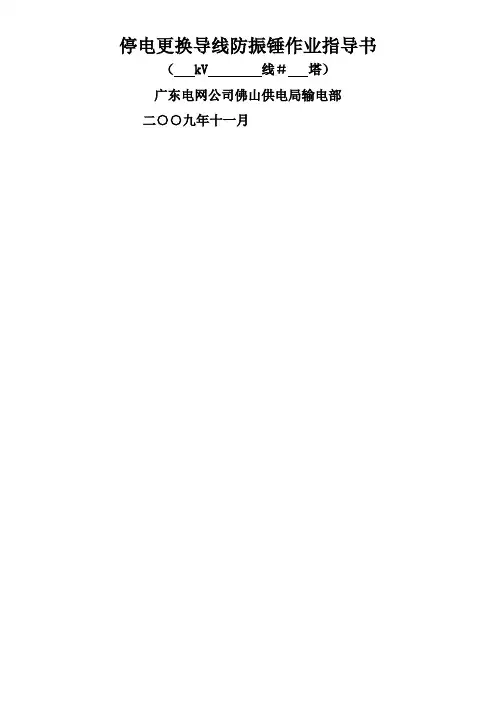

停电更换导线防振锤作业指导书（ kV 线＃塔）
广东电网公司佛山供电局输电部
二○○九年十一月
1.范围
1.1 本指导书适用于35kV、110kV 、220kV、500kV线路上停电更换导线防振锤作业。

1.2 如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2 规范性引用文件
2.1 ISO14001-中华人民共和国安全生产法
2.2 中华人民共和国电力法
2.3 DL 408-91电业安全工作规程（电力线路部分）
2.4 DL5009.2-2004电力建设安全工作规程第2部分：架空电力线路
2.5 GBJ50233-2005 110-500kV架空送电线路施工及验收规范
2.6 Q/CSG1 0010-2004输变电设备状态评价标准
2.7 南方电网公司《输变电主设备运行评价暂行管理办法》
2.8《南方电网公司作业指导书编写导则》
3 支持文件
3.1《广东电网公司防止人身伤亡事故十项重点措施》
3.2 Q/CSG10701-2007南方电网公司《输变电设备缺陷管理标准》
4 安全及预控措施
本作业中存在风险、程度和控制措施见表1所示。

表1 作业风险分析预控表
6 作业准备
表2 作业前准备
表3 个人防护用品
7作业流程
8 作业项目、工艺要求和质量标准
本作业项目、工艺要求和质量标准以及作业过程的控制措施见表4所示。

表4 作业项目、工艺要求和质量标准、风险控制措施表
9 作业后的验收与交接
作业完成后，相关人员须填写相关记录。

10主要工器具清单。

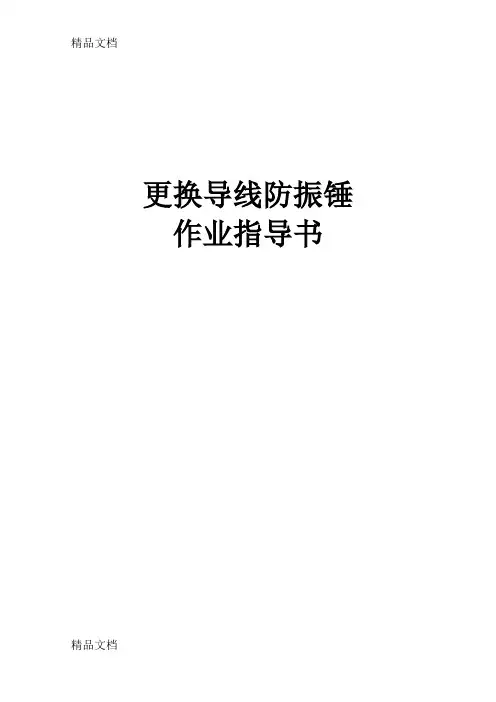

更换导线防振锤作业指导书前言本作业指导书对更换导线防震锤作操步骤、技术要点、安全注意事项、危险点分析等方面进行了详细的规范，用于指导更换导线防震锤工作。

目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (5)11 作业项目、工艺要求和质量标准 (6)12 作业过程中可能出现的异常现象及处理方法 (7)13 作业完工后验收 (7)1 范围本指导书适用于35~500kV交流架空输电线路上停电更换导线防振锤的作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范（线路部分）3 支持文件防震锤厂家资料。

4 术语和定义无。

5 安全及控制措施5.1 安全措施5.1.1 停电更换导线防震锤作业应办理线路第一种工作票。

5.1.2 工作负责人应由有经验的人员担任，开始作业前，工作负责人应对全体工作人员布置更换防震锤施工安全注意事项。

5.1.3 进入施工现场应戴安全帽，高空作业人员应正确使用合格的双保险安全带。

5.1.4 工作结束后，工作负责人应亲自或安排专人检查设备和清理现场。

5.2 危险点分析及控制措施危险点及控制措施见表1表1 危险点及控制措施6 作业准备6.1 工作人员的准备6.1.1 工作人员一般不少于4人，工作负责人应具有资质的人员担任。

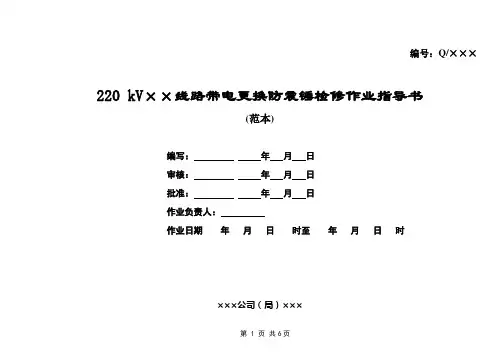

编号：Q/×××220 kV××线路带电更换防震锤检修作业指导书(范本)编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时×××公司（局）×××1适用范围适用于东北电网有限公司220kV虎台线011号单回直线塔带电更换防震锤。

2引用文件GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语GB/T 2900.55—2002 电工术语带电作业DL 409—91 电业安全工作规程［电力线路部分］DL／T 699—1999 带电作业用绝缘托瓶架通用技术条件DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》3修前准备3.1准备工作安排3.2人员要求3.3工器具3.4材料3.5危险点分析3.6安全措施3.7作业分工4 作业程序4.1开工4.2作业内容及标准4.3竣工4.4 消缺记录4.5 验收总结4.6 指导书执行情况评估5.附录现场情况说明带电检修的220kV虎台线011号为单回连续档直线塔,导线为2×LGJ-400/35,线路周围5km无其他带电线路,地处平原位于市区25公里海拔120m。

11020kV架空送电线路停电更换调整地线防震锤现场作业程序一、背景和目的随着电力行业的快速发展，需要不断对电力设施进行升级和维护。

其中，11020kV架空送电线路是电力传输的重要组成部分。

在使用过程中，如果出现地线松动或防震锤损坏等情况，需及时进行更换和调整，以保障电力设施的正常运行。

本文档旨在制定11020kV架空送电线路停电更换调整地线防震锤的现场作业程序，提高工作效率和作业质量。

二、现场作业准备工作在进行现场作业前，必须经过周密的准备工作。

具体包括：1.工作人员作业必须由经过专业培训和考核合格的电力工程师和技术工人进行。

在作业前，必须进行安全技能培训，并获取相应的作业许可证。

2.设备器材在作业现场，需配备钢架脚手架、防护网、安全带、工具箱、铁锤、塞子、级尺、平头铲等器材。

3.安全措施在作业现场，需设置明显的安全警示标识，在必要的位置设置警戒线，加强现场巡查，并配备灭火器等应急措施。

三、现场作业步骤在作业前，必须先停电，并对设备进行绝缘检查。

在确认设备和工具完好后，可进行更换调整地线防震锤的现场作业。

具体步骤如下：1.设置脚手架按照设计要求，在需要更换调整的地点，设置合适的钢架脚手架和防护网，并进行稳定性检查。

2.拆除原地线防震锤使用相应工具，拆除原地线防震锤和其支架，并进行清理。

3.测量距离和高度在安装新的地线防震锤之前，需测量地线和防震锤间的距离和高度，保证安装的准确性。

4.安装新的地线防震锤根据测量结果，选取合适的地线防震锤，并按照支架要求进行安装和调整。

5.检查和测试在安装完成后，进行检查和测试，确保地线防震锤的安装牢固和可靠。

6.撤除脚手架在作业完成后，将钢架脚手架和防护网进行拆除，并进行清理和收拾。

四、安全注意事项在进行现场作业时，必须严格遵守相关安全规定，确保作业人员的安全：1.严格执行现场的安全管理制度，穿戴个人防护用具，不得擅自更改、绕过、短接电路。

2.严格遵守作业规程和工作程序要求，不得从事与工作任务无关的行为。

更换导线作业指导书导线是电力传输和分配系统中不可或缺的组成部分，经过长时间的运行，导线可能出现老化、损坏或者需要升级的情况。

为了确保电力系统的安全和稳定运行，更换导线是必要的。

本文将为大家提供一份更换导线的作业指导书，以便工作人员能够按照规范和安全要求进行操作。

一、作业前准备1. 确定更换导线的目的和范围，包括导线类型、规格和长度等。

2. 评估更换导线的风险，并制定相应的安全措施和应急预案。

3. 准备必要的工具和设备，如绝缘手套、安全带、绝缘杆等。

二、作业操作步骤1. 断电：在更换导线之前，确保相关设备已经断电，并采取必要的措施防止误操作导致电击事故。

2. 拆除旧导线：根据实际情况，使用合适的工具和设备拆除旧导线，并妥善处理废弃的导线。

3. 安装新导线：根据导线规格和长度，正确安装新导线，并注意导线的绝缘和固定。

4. 连接导线：根据实际情况，采用合适的连接方式将新导线与电力设备连接起来，并确保连接牢固可靠。

5. 绝缘测试：在导线更换完成后，进行必要的绝缘测试，确保导线的绝缘性能符合要求。

6. 通电试验：在确保导线安装正确且绝缘良好的情况下，进行通电试验，检查导线的电气性能和运行状态。

三、安全注意事项1. 严格遵守操作规程和安全操作规范，确保作业人员的人身安全。

2. 在作业过程中，严禁使用损坏的工具和设备，如有发现应及时更换或修复。

3. 作业人员应佩戴符合标准的个人防护装备，如绝缘手套、安全带等。

4. 在作业现场设置明显的安全警示标志，并采取必要的隔离措施，确保周围人员的安全。

5. 严禁在电力设备附近吸烟或使用明火，防止引发火灾事故。

6. 如遇恶劣天气或其他不可抗力情况，应暂停作业并采取相应的安全措施。

四、作业结束1. 完成导线更换后，对作业现场进行清理，确保不留下任何杂物和危险物品。

2. 检查新导线的安装质量和绝缘性能，确保符合要求。

3. 撤除安全警示标志和隔离措施，恢复正常电力供应。

4. 记录作业过程和结果，包括更换导线的时间、人员、设备等信息，以备日后参考和备案。

停电更换导线防震锤操作
序号
名称型号规格单位数量备注
1验电器110kV～220kV用
个1根据线路电压等级选用
2接地线110kV～220kV用
组2根据线路电压等级选用
3个人保安线110kV～220kV用
根1根据线路电压等级选用
4传递绳Φ11根1长度根据杆塔高度而定，更换防震锤时选用
5单轮滑车1T只1更换防震锤时选用
6出线辅助工具套1如脚箍、软梯头等
7脚扣/副2砼杆时适用
注:工器具机械强度均应满足安规要求，周期预防性检查性试验合格，工器具的配备应根据线路实际情况进行调整，防止以小代大。

220kV线路带电更换防振锤作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围：适用于220kV线路带电更换防振锤(导线水平垂直排列)。

引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索 GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2015 《110～750kV架空送电线路施工及验收规范》2、作业前准备2.1准备工作安排2.2人员要求2.3工器具2.4材料2.5危险点分析2.6安全措施2.7作业分工3 作业程序3.1开工3.2作业内容及标准3.3竣工4 消缺记录5 、验收总结6、指导书执行情况评估。

停电更换导线防震锤作业指导书更换导线防振锤作业指导书前言本作业指导书对更换导线防震锤作操步骤、技术要点、安全注意事项、危险点分析等方面进行了详细的规范，用于指导更换导线防震锤工作。

停电更换导线防震锤作业指导书目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (5)11 作业项目、工艺要求和质量标准 (6)12 作业过程中可能出现的异常现象及处理方法 (7)13 作业完工后验收 (7)停电更换导线防震锤作业指导书停电更换导线防震锤作业指导书1 范围本指导书适用于35~500kV交流架空输电线路上停电更换导线防振锤的作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110~500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范（线路部分）3 支持文件防震锤厂家资料。

4 术语和定义无。

5 安全及控制措施5.1 安全措施5.1.1 停电更换导线防震锤作业应办理线路第一种工作票。

5.1.2 工作负责人应由有经验的人员担任，开始作业前，工作负责人应对全体工作人员布置更换防震锤施工安全注意事项。

5.1.3 进入施工现场应戴安全帽，高空作业人员应正确使用合格的双保险安全带。

5.1.4 工作结束后，工作负责人应亲自或安排专人检查设备和清理现场。

5.2 危险点分析及控制措施危险点及控制措施见表1表1 危险点及控制措施停电更换导线防震锤作业指导书6 作业准备6.1 工作人员的准备6.1.1 工作人员一般不少于4人，工作负责人应具有资质的人员担任。
