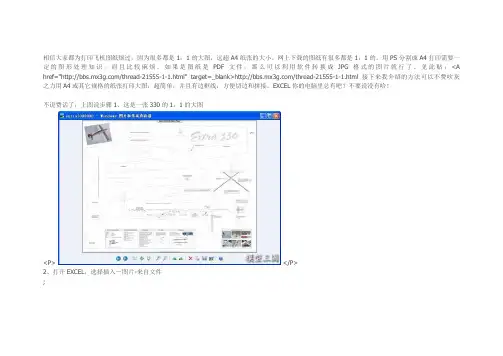

相信大家都为打印飞机图纸烦过,因为很多都是1:1的大图,远超A4纸张的大小。
网上下载的图纸有很多都是1:1的。
用PS分割成A4打印需要一定的图形处理知识,而且比较麻烦。
如果是图纸是PDF文件,那么可以利用软件转换成JPG格式的图片就行了,见此贴:<A href="/thread-21555-1-1.html" target=_blank>/thread-21555-1-1.html 接下来我介绍的方法可以不费吹灰之力用A4或其它规格的纸张打印大图,超简单,并且有边框线,方便切边和拼接。

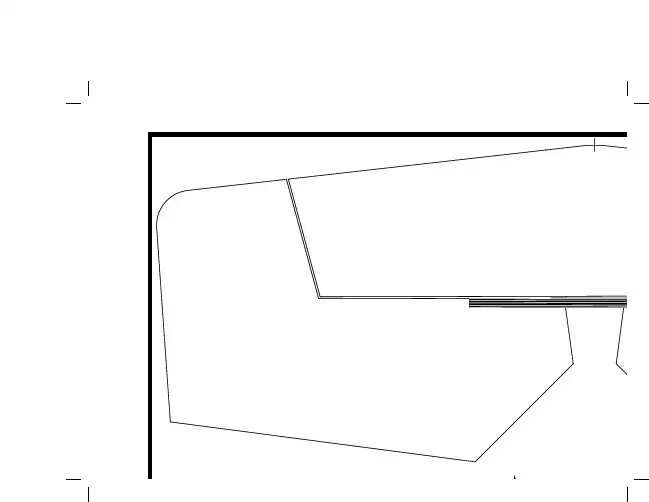

EXCEL你的电脑里总有吧?不要说没有哈!不说费话了,上图说步骤1、这是一张330的1:1的大图<P> </P>2、打开EXCEL,选择插入-图片-来自文件;4、看看已经插入进来,图纸很大,只能显示一部分5、选择打印预览,注意看状态栏,EXCEL已经把它分割成28张图了,这是第一张<P> </P> <P> </P><P><FONT color=red><STRONG>6、单击下一页按纽,看第二张</STRONG></FONT></P><P> </P> <P> </P><P><STRONG> <FONT color=red>7、这是第7张</FONT></STRONG></P><P> </P><P> </P><P>好了,现在单击打印吧,这张大图就初分割成28张A4了。

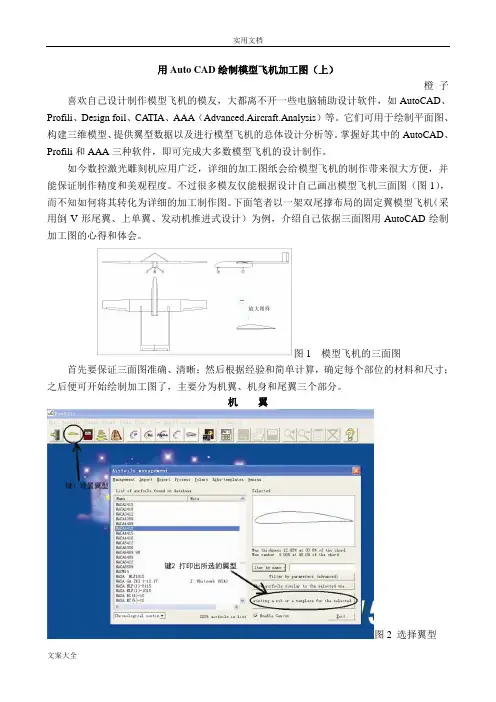

用Auto CAD绘制模型飞机加工图(上)橙子喜欢自己设计制作模型飞机的模友,大都离不开一些电脑辅助设计软件,如AutoCAD、Profili、Design foil、CATIA、AAA(Advanced.Aircraft.Analysis)等。
它们可用于绘制平面图、构建三维模型、提供翼型数据以及进行模型飞机的总体设计分析等。
掌握好其中的AutoCAD、Profili和AAA三种软件,即可完成大多数模型飞机的设计制作。
如今数控激光雕刻机应用广泛,详细的加工图纸会给模型飞机的制作带来很大方便,并能保证制作精度和美观程度。
不过很多模友仅能根据设计自己画出模型飞机三面图(图1),而不知如何将其转化为详细的加工制作图。
下面笔者以一架双尾撑布局的固定翼模型飞机(采用倒V形尾翼、上单翼、发动机推进式设计)为例,介绍自己依据三面图用AutoCAD绘制加工图的心得和体会。
图1 模型飞机的三面图首先要保证三面图准确、清晰;然后根据经验和简单计算,确定每个部位的材料和尺寸;之后便可开始绘制加工图了,主要分为机翼、机身和尾翼三个部分。
机翼图2 选择翼型对于常规的固定翼模型飞机,机翼通常由翼肋、主梁、后梁(又称后墙)和前缘定位条构成。
翼肋图纸可通过一些专门的翼型软件得到,如用Profili软件产生一个翼型文件,再导入AutoCAD中。
具体步骤如下:打开Profili软件,如图2所示,点击键1,从出现的对话框中选择所需翼型(这里选NACA4412);点击键2,在弹出的对话框中输入图3所示的各选项,按OK键确定;待翼型图纸弹出后(图4),点键3“保存为DXF格式”(默认格式)到自建的文件夹内,即可得到所需翼型的CAD文件。
该翼型的弦长为100mm,可按实际需要缩放。
图3 设置翼型参数图4 保存为DXF格式用AutoCAD打开已有模型飞机的三面图,把翼型图纸复制上去(图1),准备绘制翼肋加工图。
绘制前先要了解CAD中的几个常用工具(见图5注释)。
航模图纸什么是航模图纸?航模图纸是指用于航空模型设计和制作的图纸。
航模图纸通常由航模爱好者或专业设计师绘制,用于指导模型飞机的制作,包括外型设计、零件组装、控制面布局等。
航模图纸具有详细的尺寸规格和细节,以确保模型飞机的结构、比例和飞行性能都符合设计的要求。
通过航模图纸,航模爱好者可以了解如何从零开始制作一架逼真的飞机模型。
航模图纸的类型航模图纸可分为两种类型:二维图纸和三维图纸。
1. 二维图纸二维图纸是航模设计和制作中最常用的图纸类型之一。
它使用平面视图,将模型飞机的各个部分按比例绘制在纸上。
二维图纸包括正视图、俯视图和侧视图,以及各种细节视图和剖视图。
在二维图纸中,航模设计师可以详细绘制飞机的外观轮廓、零件的尺寸和位置,以及控制面的布局。
二维图纸不仅是制作模型的指南,也是航模爱好者之间交流和分享经验的重要工具。
2. 三维图纸三维图纸是近年来航模设计中新兴的图纸类型。
与二维图纸不同,三维图纸使用三维建模软件绘制,可以将模型飞机呈现为真实的三维对象。
通过三维图纸,航模设计师可以更直观地查看和调整模型的外观和构造。
三维图纸还可以进行虚拟组装和模拟飞行,以评估模型的飞行性能和稳定性。
随着计算机技术的进步,三维图纸在航模设计领域的应用越来越广泛。

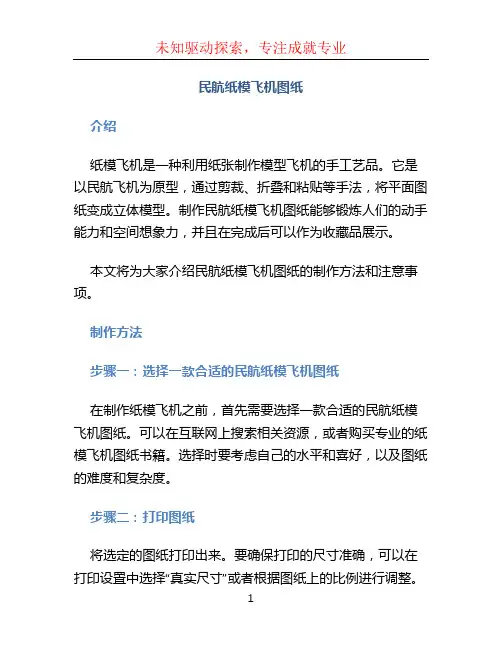

如何使用航模图纸?使用航模图纸制作模型飞机通常需要以下步骤:1.购买或下载图纸:可以选择在航模商店购买专业的图纸,也可以在航模论坛或网站上下载免费或开源的图纸。
确保选择适合自己技术水平和兴趣的图纸。
2.打印图纸:将图纸打印出来,可以使用普通打印机或专业打印服务。
确保图纸按比例准确打印。
3.尺寸调整:根据打印的图纸尺寸,确认需要调整的尺寸比例,并进行尺寸的调整。
4.制作模板:使用打印出来的图纸制作模板,可以使用剪刀、刀具和背胶纸等工具,根据图纸上的轮廓和细节,剪切或刮除相应的形状。
5.零件组装:将制作好的各个模板零件进行合理的组装,确保零件之间的连接牢固,并使用胶水、固定夹等工具进行固定。

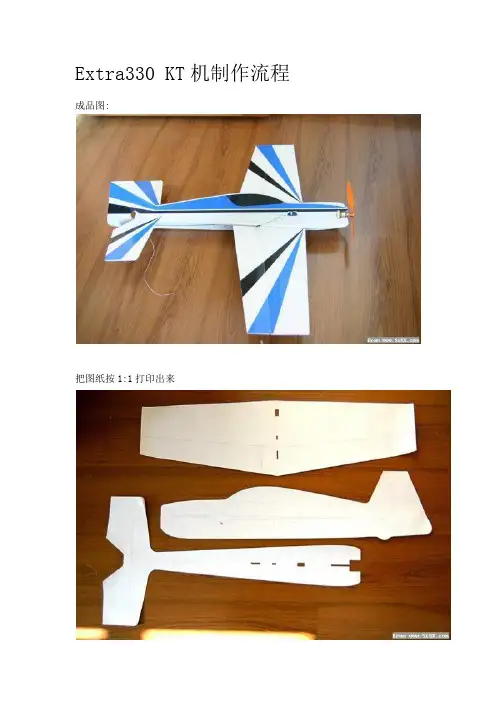

Extra330 KT机制作流程成品图:
把图纸按1:1打印出来
我是用这样的刀切割kt板,很好用,也可用手术刀
10分钟就可切好了,拐弯初注意一下力度,多练几次就可切的很完美
下面进行美化,用的是彩色胶带(注意不是电工胶带,电工胶带很重)
先贴座舱,把座舱的形状用双色板切出来,把黑色彩色胶带剪一段贴在塑料纸上
下一步,美化机身,用同样的方法
同样的方法贴完整架飞机
现在把所有的舵面切下来,用图上的方法切出45°
把所有舵面用透明胶粘起来,方向舵要在最后粘
开始做舵角,用这种很轻的舵角,反面用塑炼片固定
另一面用少量502固定
现在做机翼前檐的加强,用的是碳纤片,有以下几个好处:贴在前檐可以防撞,美观,比机翼下的碳纤管轻
现在把水平机身和主翼粘起来
推荐配置如下:
翼展:805mm
机身:774mm
空机5mmKT(含舵角,连杆,贴纸):82.5克电机(2208):36克
电机木片:2克
电机螺丝:2克
螺旋桨1047:8克
浆保护器:2克
电调(17A):21克
接收机(Gws r6nII):10克
5克舵机*3(实际有6.5克一只):19.5克。
