铝合金门窗的构造组成
铝合金门窗的构造组成通常包括以下几个部分：
1. 铝合金框架：铝合金门窗的主体框架一般使用优质铝合金材料制成，具有较高的强度和耐腐蚀性，可以确保门窗的稳定性和耐久性。
2. 真空玻璃：铝合金门窗一般使用双层或三层真空玻璃，中间通过加压排气技术形成真空层，具有较好的隔热、隔声和节能效果。
3. 密封胶条：铝合金门窗的边框和玻璃之间通常采用密封胶条进行密封，可以防止水、风、噪音等的渗透，提升门窗的密封性能。
4. 五金配件：铝合金门窗的开关、闭合、锁定等操作通常依赖五金配件，如门锁、合页、滑轮等。
高质量的五金配件能够确保门窗的正常使用和安全性。
5. 环保涂料：为了提升铝合金门窗的美观性和耐久性，通常会进行表面涂装。
环保涂料能够有效防止氧化和腐蚀，延长门窗的使用寿命。
需要注意的是，铝合金门窗的具体构造组成可能会因不同厂家和产品而有所区别，上述是一般情况下常见的构造组成。
铝合金门窗的性能及构造分析当今社会，家装升级是不可避免的潮流，门窗作为家装的一部分，也应该得到足够的重视。
在门窗材料方面，铝合金门窗是常见的一种选择。
本文将对铝合金门窗的性能及构造进行分析，为大家提供参考。
一、铝合金门窗的优点1. 耐腐蚀性好：铝合金门窗的耐腐蚀性好，不会因为风吹日晒、雨淋雪打而出现生锈现象。
因此，这种门窗的使用寿命长，不需要经常性的保养。
2. 强度高：铝合金门窗的强度高，可以承受较大的外力，不易变形。
这使得铝合金门窗具有良好的抗风压性能。
3. 美观度高：铝合金门窗的表面光滑、整洁，外形美观，更适合现代家居环境的需求。
4. 施工方便：铝合金门窗重量轻，材料易于切割和加工，安装方便，不占用过多的人力和物力资源。
二、铝合金门窗的构造1. 框杆：铝合金门窗的框杆一般采用铝合金型材，经过加工成型后，进行焊接，形成框体。
2. 玻璃：铝合金门窗的玻璃一般采用双层玻璃或者三层玻璃，来提高门窗的隔音性。
3. 密封条：铝合金门窗的密封条一般采用PVC材料或EPDM 材料，来保证门窗的严密性。
4. 硬件：铝合金门窗的硬件一般包括门锁、合页等，硬件配件的质量好坏直接影响门窗的使用寿命和安全性。
三、铝合金门窗的分类1. 推拉门：推拉门是一种常见的门窗形式，铝合金推拉门的优点是操作方便、占用空间少等。
2. 小推窗：小推窗作为一种辅助窗型，它可以起到通风、采光等作用。
3. 开启门：开启门则是传统的门窗形式，铝合金开启门的优点是结实、安全性好等。
4. 吊趟门：吊趟门一般用于室内门窗，铝合金吊趟门用途广泛，且外观美观，更适合现代家居内部装修。
总之，铝合金门窗作为一种常见的门窗材料，其性能和优点都有值得肯定的地方。
相关制造商也在不断改进产品，提高产品质量和性能，为消费者提供更好的选择。
同时，从使用者的角度来看，选择适合自己家居环境和个人需求的门窗材料，也是需要用心选择的。
2023年施工员之装修施工基础知识练习题(二)及答案单选题（共30题）1、外墙砖的砖缝一般为（）mm。
A.5～8B.7～10C.7～12D.10～12【答案】 B2、铝合金门窗横向或竖向组合时，宜采取套插，搭接宽度宜大于（）mm。
A.20B.1C.10D.3【答案】 C3、铝合金门窗横向或竖向组合时，宜采取套插，搭接宽度宜大于（）mm。
A.20B.1C.10D.3【答案】 C4、地板磨光机的磨削长度一般可达（）mm。
A.400B.450C.500D.650【答案】 D5、高压无气喷涂机喷涂燃点在（）℃下的易燃涂料时，必须按规定接好地线。
A.21B.30C.50D.80【答案】 A6、石材出厂或安装前要做好（）面背涂防护，火烧板等毛面石材污染渗透后不易清理。
A.4B.3C.2D.6【答案】 D7、下列关于时间定额和产量定额的说法中，正确的是（）。
A.施工定额可以用时间定额来表示B.时间定额和产量定额是互为倒数的C.时间定额和产量定额都是材料定额的表现形式D.劳动定额的表现形式是产量定额【答案】 B8、花岗岩具有放射性，国家标准中规定（）可用于装饰装修工程，生产、销售、使用范围不受限制，可在任何场合应用。
A.A类B.B类C.C类D.D类【答案】 A9、以下不属于施工项目安全控制措施的是（）。
A.安全制度措施B.安全组织措施C.安全技术措施D.安全行政措施【答案】 D10、下列选项中，不属于建立施工项目经理部的基本原则的是（）。
A.根据所设计的项目组织形式设置B.适应现场施工的需要C.满足建设单位关于施工项目目标控制的要求D.根据施工工程任务需要调整【答案】 C11、按楼梯使用性质分类的是（）。
A.开敞楼梯间B.钢筋混凝土楼梯C.主要楼梯D.防烟楼梯间【答案】 C12、工程量清单计价规范规定，对清单工程量以外的可能发生的工程量变更应在（）费用中考虑。
A.分部分项工程费B.零星工程项目费C.预留金D.措施项目费【答案】 C13、用（）复查墙面的平整度、垂直度。
断桥铝合金门窗构造原理
断桥铝合金门窗是一种先进的节能环保门窗，其构造原理主要是通过在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导。
这样制成门窗框扇，配装上中空玻璃、五金件、隐形纱窗、玻璃胶、发泡胶、密封条等，加工制作成的门户窗，称之为隔热断桥铝合金门窗。
一、断桥铝合金门窗的构造
断桥铝合金门窗是在老铝合金窗基础上，为了提高门窗保温性能，而推出的改进型。
通过增强尼龙隔条，将铝合金型材分为内外两部分，阻隔铝的热传导。
增强尼龙隔条的材质和质量，直接影响到隔热断桥铝合金窗的耐久性。
二、断桥铝合金门窗的原理
“隔热断桥铝合金”的原理，是在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导。
这样制成门窗框扇，配装上中空玻璃、五金件、隐形纱窗、玻璃胶、发泡胶、密封条等，加工制作成的门户窗，称之为隔热断桥铝合金门窗。
三、断桥铝合金门窗的特点
1. 保温隔热性能好：采用隔热型材内外框软性结合，高质量胶条密封，窗扇采用双层中空玻璃，无论是气密性、水密性，还是保温、隔热、隔音功能，都效果显著，节能高效，大幅降低采暖和制冷费用。
2. 强度高，耐冲击：断桥铝门窗外表材为铝合金材料，窗体抗拉伸、抗剪切强度及抵御热变形能力强度高，坚固耐用，比塑钢窗型材的耐冲击性要强大得多。
且断桥铝型材不易受酸碱侵蚀，不易褪色，十分坚固耐用。
3. 防火性能好：铝合金为金属材料，所以不易燃烧，具有良好的防火性。
4. 装饰性能强：断桥铝门窗内外表面可以展现不同的颜色，满足客户和设计师对色效的偏好，满足空间美学需求，可以轻而易举的实现个性化设计需求。
铝合金平开窗-图文任务四铝合金平开窗的安装学习目标：了解铝合金门窗的主要类型、形式和特征及应用，掌握铝合金推拉窗的窗框与窗扇的构造，掌握确定铝合金的尺寸的基本方法，了解铝合金门窗五金件、施工机具的应用，能够按照铝合金推拉窗的工艺完成正确安装操作，能控制施工质量，并能够正确实施铝合金推拉窗的成品保护，本任务要安装图4-1所示的铝合金窗。
窗洞高度1230mm,宽度1500mm,墙体厚度350mm。
图4-1铝合金平开窗铝合金平开窗由于材质的特点，避免了传统木质平开窗易变形、不耐用等缺点，而且具备了更加轻巧、坚固、性能高、容易成型、美观等特点，因此其构造、安装工艺、施工操作等方面与木质平开窗相比有很大的区别。
图4-1所示的铝合金窗包括上部的固定窗和下部的内开式平开窗。
要正确使用机具和五金件、配件及附件，完成窗框的安装、固定，及窗扇的装配。
一、铝合金平开窗的类型及特点内开式窗的优点是擦窗方便，缺点是窗幅小，视野不开阔，开启时要占去室内的部分空间，使用纱窗也不方便，如果密封质量不过关，还可能渗雨。
外开式窗的优点是开启时不占空间，缺点是开启要占用墙外空间，刮大风时易受损。
寒冷地区或有特殊要求的房间，还采用双层铝合金平开窗。
铝合金双层平开窗有不同的开启方式，常用的有内层窗内开、外层窗外开和双层均外开方式。
二、铝合金平开窗的构造节点67目前，使用较广泛的铝合金平开窗型材有38系列、50系列铝合金型材。
图4--2直角对接槽榫示意图图4--3铝合金窗四角连接示意图4--4铝合金平开（门）窗安装节点a)（门）窗框安装b)固定扇框安装68图4-5普通铝合金平开窗组合节点三、铝合金平开窗的主要五金件及配件1．主要五金件69图4-6铝合金平开窗五金件1-旋压执手（固定/开启）、执手A、执手B2-连杆接头4-锁头滑块部件4-插头5-平开合页6-助升块7-固定块8-锁块9-上销钉块10-转向角11-销块12-传动杆14-连接块14-旋转承座15-底垫16-下销钉块2．配件、附件70钉、膨胀螺栓、泡沫填缝剂、硅胶等，见表4-1。

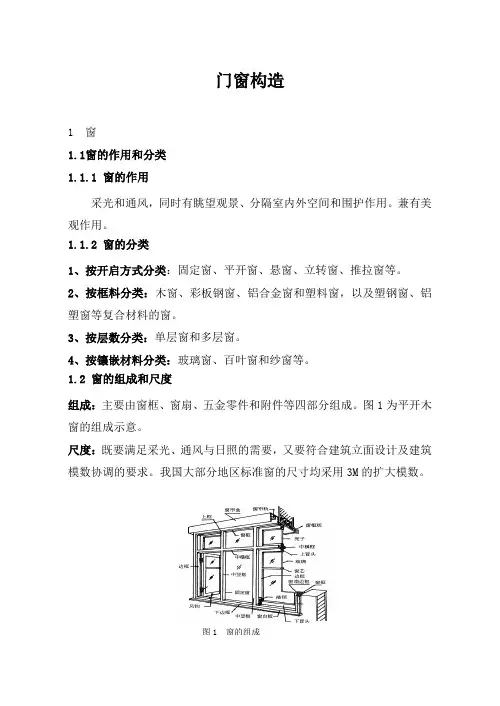

门窗构造1 窗1.1窗的作用和分类1.1.1 窗的作用采光和通风，同时有眺望观景、分隔室内外空间和围护作用。
兼有美观作用。
1.1.2 窗的分类1、按开启方式分类：固定窗、平开窗、悬窗、立转窗、推拉窗等。
2、按框料分类：木窗、彩板钢窗、铝合金窗和塑料窗，以及塑钢窗、铝塑窗等复合材料的窗。
3、按层数分类：单层窗和多层窗。
4、按镶嵌材料分类：玻璃窗、百叶窗和纱窗等。
1.2 窗的组成和尺度组成：主要由窗框、窗扇、五金零件和附件等四部分组成。
图1为平开木窗的组成示意。
尺度：既要满足采光、通风与日照的需要，又要符合建筑立面设计及建筑模数协调的要求。
我国大部分地区标准窗的尺寸均采用3M的扩大模数。
图1 窗的组成1.3 平开木窗的构造1.3.1 窗框组成：由边框、上、下框（中竖框、中横框）组成。
在构造上应有裁口及背槽处理，裁口亦有单裁口和双裁口之分。
1、窗框断面窗框断面尺寸应考虑接榫牢固，常见窗框的断面形式及尺寸见图2。
图2 窗框断面形式及尺寸(单位：mm)2、窗框安装塞口法：在墙砌好后再安装窗框，采用塞口时洞口的高、宽尺寸应比窗框尺寸大10～30mm。
立口法：在砌墙前即用支撑先立窗框然后砌墙，框与墙的结合紧密，但是立樘与砌墙工序交叉，施工不便。
（1）窗框在墙中的位置：内平(窗框与墙内表面相平)、外平、居中三种情况(图3)。
图3 窗框在墙中的位置及防水处理（2）窗框与窗扇的防水措施：在内开窗的下口和外开窗的中横框处，都是防水的薄弱环节，仅设裁口条还不能防水，一般需做披水条和滴水槽，以防雨水内渗；在近窗台处做积水槽和泄水孔，以利于渗入之雨水排出窗外。
1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。
窗扇由上下冒头和边梃榫接而成，有的还用窗芯(也叫窗棂)分格(图4)。
图4 玻璃窗扇的构造1、断面形状与尺寸窗扇一般厚度取35～42mm，以采用40mm者较多。
纱窗扇的框料厚度可小些，一般为30mm左右。
2、玻璃的选择与安装选择玻璃应兼顾窗的使用及美观要求。
铝合金门窗的构造2 铝合金门窗的构造2.1铝合金门窗的分类和标记2.1.1分类和代号2.1.1.1用途门、窗按外围护和内围护用，划分为两类：1）外墙用，代号为W；2）内墙用，代号为N。
2.1.1.2类型门、窗按使用功能划分的类型和代号及其相应性能项目分别见表2-1、表2-2。
表2-1 门的功能类型和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY 外门内门外门内门外门内门外门抗风压性能( P3) ◎◎◎◎水密性能 (ΔP) ◎◎◎◎气密性能 (q1 ；q2) ◎○◎○◎○◎空气声隔声性能(R w + C tr；R w + C)◎◎保温性能 (K) ◎◎遮阳性能 (SC)◎启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎耐撞击性能a ◎◎◎◎◎◎◎抗垂直荷载性能a ◎◎◎◎◎◎◎抗静扭曲性能a ◎◎◎◎◎◎◎注1: ◎为必需性能；○为选择性能。
注2: 地弹簧门不要求气密、水密、抗风压、隔声、保温性能。
a 耐撞击、抗垂直荷载和抗静扭曲性能为平开旋转类门必需性能。
表2-2 窗的功能类别和代号性能项目种类普通型隔声型保温型遮阳型代号PT GS BW ZY外窗内窗外窗内窗外窗内窗外窗抗风压性能(P3) ◎◎◎◎水密性能(ΔP) ◎◎◎◎气密性能(q1 /q2) ◎◎◎◎空气声隔声性能(R w + C tr/R w + C)◎◎保温性能 (K)◎◎遮阳性能 (SC)◎采光性能 (T r) ○○○○启闭力◎◎◎◎◎◎◎反复启闭性能◎◎◎◎◎◎◎注：◎为必需性能；○为选择性能2.1.1.3品种按开启形式划分门、窗品种与代号分别见表2-3、表2-4。
表2-3 门的开启形式品种与代号平开旋转类推拉平移类折叠类开启形式(合页)平开地弹簧平开平开下悬(水平)推拉提升推拉推拉下悬折叠平开折叠推拉代号P DHP PX T ST TX ZP ZT表2-4 窗的开启形式品种与代号开启类别平开旋转类开启形式(合页)平开滑轴平开上悬下悬中悬滑轴上悬平开下悬立转代号P HZP SX XX ZX HSX PX LZ开启类别推拉平移类折叠类开启形式(水平)推拉提升推拉平开推拉推拉下悬提拉折叠推拉代号T ST PT TX TL ZT2.1.1.4产品系列以门、窗框在洞口深度方向的设计尺寸—门、窗框厚度构造尺寸（代号为C2，单位为毫米）划分。
门、窗框厚度构造尺寸符合1/10M（10mm）的建筑分模数数列值的为基本系列；基本系列中按5mm进级插入的数值为辅助系列。
门、窗框厚度构造尺寸小于某一基本系列或辅助系列值时，按小于该系列值的前一级标示其产品系列。
(如门、窗框厚度构造尺寸为72mm时，其产品系列为70系列；门、窗框厚度构造尺寸为69mm时，其产品系列为65系列)2.1.1.5 规格以门窗宽、高的设计尺寸—门、窗的宽度构造尺寸（B2）和高度构造尺寸（A2）的千、百、十位数字，前后顺序排列的六位数字表示。
例如，门窗的B2、A2分别为1150mm和1450mm时，其尺寸规格型号为115145。
2.1.2 命名和标记2.1.2.1命名方法按门窗用途（可省略）、功能、系列、品种、产品简称（铝合金门，代号LM；铝合金窗,代号LC）的顺序命名。
2.1.2.2标记方法按产品的简称、命名代号—尺寸规格型号、物理性能符号与等级或指标值（抗风压性能P3－水密性能ΔP－气密性能q1 /q2－空气声隔声性能R w C tr/R w C－保温性能K－遮阳性能SC—采光性能T r）、标准代号的顺序进行标记。
2.1.2.3命名与标记示例示例1：命名—（外墙用）普通型50系列平开铝合金窗，该产品规格型号为115145，抗风压性能5级，水密性能3级，气密性能7级，其标记为：铝合金窗 WPT50PLC-115145（P35－ΔP3－q17） GB/T ×××－200×。
示例2：命名—（外墙用）保温型65系列平开铝合金门，该产品规格型号085205，抗风压性能6级，水密性能5级，气密性能8级，其标记为：铝合金门 WBW65PLM-085205(P36－ΔP5—q18) GB/T ×××－200×。
示例3：命名—（内墙用）隔声型80系列提升推拉铝合金门，该产品规格型号175205，隔声性能4级的产品，其标记为：铝合金门 NGS80STLM-175205(R w ＋C4) GB/T ×××－200×。
示例4：命名—（外墙用）遮阳型50系列滑轴平开铝合金窗，该产品规格型号115145，抗风压性能6级，水密性能4级，气密性能7级，遮阳性能SC值为0.5的产品，其标记为：铝合金窗 WZY50HZPLC-115145(P36－ΔP4－q17－SC0.5) GB/T ×××－200×。

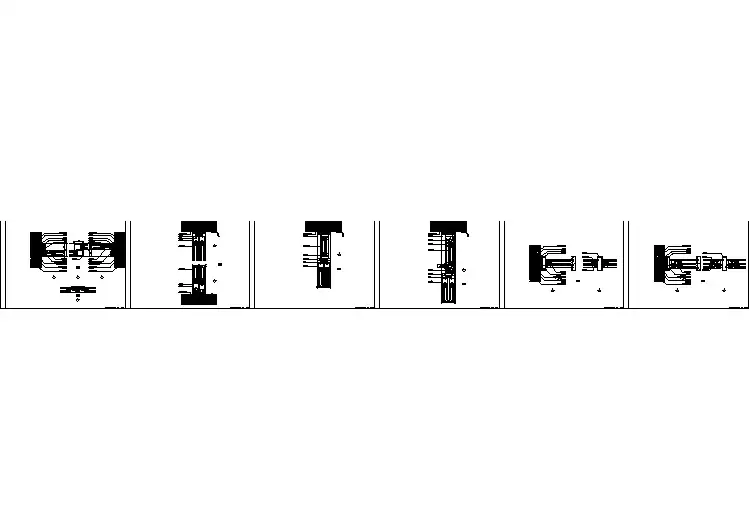

2.2 铝合金门窗节点构造铝合金门窗型材系列范围大，内容多，各铝合金型材生产企业生产的产品也有很大差别。
