2019年中考物理试题专题训练——透镜及其应用专题(word版含答案)

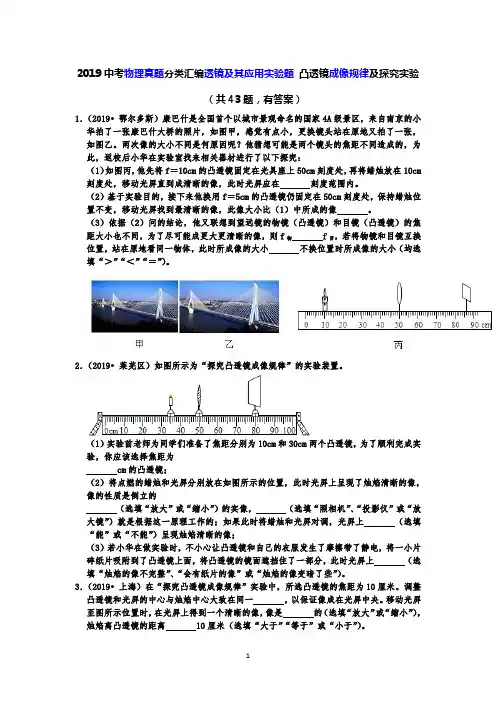

2019中考物理真题分类汇编透镜及其应用实验题凸透镜成像规律及探究实验（共43题，有答案）1．（2019•鄂尔多斯）康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。

两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：（1）如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在刻度范围内。

（2）基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比（1）中所成的像。

（3）依据（2）问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小不换位置时所成像的大小（均选填“＞”“＜”“＝”）。

2．（2019•莱芜区）如图所示为“探究凸透镜成像规律”的实验装置。

（1）实验前老师为同学们准备了焦距分别为10cm和30cm两个凸透镜，为了顺利完成实验，你应该选择焦距为cm的凸透镜；（2）将点燃的蜡烛和光屏分别放在如图所示的位置，此时光屏上呈现了烛焰清晰的像，像的性质是倒立的（选填“放大”或“缩小”）的实像，（选填“照相机”、“投影仪”或“放大镜”）就是根据这一原理工作的；如果此时将蜡烛和光屏对调，光屏上（选填“能”或“不能”）呈现烛焰清晰的像；（3）若小华在做实验时，不小心让凸透镜和自己的衣服发生了摩擦带了静电，将一小片碎纸片吸附到了凸透镜上面，将凸透镜的镜面遮挡住了一部分，此时光屏上（选填“烛焰的像不完整”、“会有纸片的像”或“烛焰的像变暗了些”）。

3．（2019•上海）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10厘米。

中考物理专题复习训练—透镜及其应用（含解析）1.香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（）A．B．C．D．【答案】B【详解】如图所示的四瓶香水中，B图所示的瓶盖中间厚，两边薄，属于凸透镜，而凸透镜对光线有会聚作用，故又称会聚透镜，所以其最容易在阳光下引发火灾。

故ACD不符合题意，B 符合题意。

故选B。

2.如图，《淮南万毕术》关于冰透镜记载：“削冰令圆，举以向日，以艾承其影，则火生”。

此现象中取火原理应用了（）A．凸透镜对光线的发散作用B．凸透镜对光线的会聚作用C．凹透镜对光线的会聚作用D．凹透镜对光线的发散作用【答案】B【详解】古人将冰磨成一种冰透镜，该透镜中间厚、边缘薄，属于凸透镜，能使太阳光会聚焦点，从而能点燃艾草取火，故B符合题意，ACD不符合题意。

故选B。

3．光通过透镜时会发生光的折射，下面为四束光透过透镜的光路图，其中光路图正确的是（）A．B．C．D．【答案】C【详解】A．过光心的光线经凹透镜折射后传播方向不改变，故A错误；B．平行于主光轴的光线经凸透镜折射后将过焦点，故B错误；C．凸透镜对光线具有会聚作用，折射光线更加靠近主光轴，故C正确；D．平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，故D错误。

故选C。

4.下列光现象中，成实像的是（）A．地上的光影B．墙上的影子C．照相机D．水中的倒影【答案】C【详解】AB．沿直线传播的光被不透明的物体挡住，在后面的光线照不到的地方形成影子，因此地上的光影、墙上的影子不是实像也不是虚像，故AB不符合题意；C．用照相机照相，在底片上得到倒立缩小的实像，故C符合题意；D．水中倒影中的“影”属于平面镜成像，是由于光的反射形成的虚像，故D不符合题意。

故选C。

5.某物理探究小组后自制了投影仪。

试验时，成员安安在投影仪的屏幕上，很清晰地展示了投影内容，可是站在远处的成员徽徽说字太小了，提议将字调大一些。

2019年中考物理真题集锦——专题二十九：透镜及其应用1.（2019湘西州，16）某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为cm。

2.（2019长春，14）如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒3.（2019玉林，）过度用手机玩游戏容易使眼睛的晶状体变厚，折光能力变（选填“强”或“弱”），形成近视眼；为矫正近视眼应佩戴由透镜片做的眼镜。

4.（2019铜仁，12）凸透镜对光有作用，近视眼需要戴透镜来矫正。

5..（2019宜宾，9）眼球把来自外界物体的光会聚在视网膜上形成物体的________（选填“倒立实像”或“正立虚像”），小李同学由于没有养成良好的用眼习惯，成了近视眼，进行矫正时应当戴用________（选填“凸透镜”或“凹透镜”）制作的眼镜。

6.（2019达州，12）甲图为电影放映机，其成像原理如图乙所示。

为让观众看到清晰的实像，应将胶片放在距离透镜的位置（选填序号：①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外），白色银幕是为了所有颜色的光（选填“反射”或“吸收”）。

7.(2019邵阳，27)今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于凸透镜，对太阳光有作用，容易引发森林火灾。

9．(2019娄底，13)娄底高铁站的进站通道采用了人脸识别系统（如图所示），识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传递给设备识别。

此系统的摄像机的镜头相当于_____透镜，它的焦距应_____50cm（选填“大于“等于”或“小于”）。

10.（2019德州，14）如图所示的四幅图中，表示近视眼成像情况的是，矫正方法的是。

（填序号）11.（2019威海，17）黑洞是宇宙中质量很大的天体。

2019年中考物理试题专题训练——透镜及其应用专题一、选择题1.(2019哈尔滨,18）关于光学知识说法正确的是（）A、漫反射不遵从光的反射定律B、小猫叉不到鱼,是因为看到鱼变深的虚像C、白光通过三棱镜发生色散D、近视眼需要用凸透镜矫正【答案】C2.（2019杭州，6）关于近视和远视的成因如图所示，下列说法正确的是（ )A．甲为近视眼，可佩戴凹透镜矫正 B．乙为近视眼,可佩戴凸透镜矫正C．甲为远视眼、可佩戴凸透镜矫正 D．乙为远视眼，可佩戴凹透镜矫正【答案】A3。

(2019天津，12)小明在探究凸透镜成像规律时,做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示;②保持该透镜位置不变,将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出）. 则（）A. 实验②中，烛焰在光屏上成放大的像B. 实验②中，像到透镜的距离一定大于15cmC。

若增大蜡烛与透镜的距离，所成的像会变大D. 若使该透镜成虚像，蜡烛与透镜的距离应小于10cm【答案】ABD4。

（2019北部湾，8）为加强校园安全管理，在校内安装监控摄像机。

来自物体的光经过摄像机的镜头后形成( ）A．倒立、缩小的实像 B．正立、放大的实像C．倒立、放大的虚像 D．正立、缩小的虚像【答案】A5。

（ 2019深圳，2）下列与照相机成像原理相同的设备是( ）A. 放大镜B。

近视眼镜 C. 监控摄像头 D. 投影仪【答案】 C二、填空题1。

(2019吉林，8）“5G时代"已经来临，手机功能日益强大。

人们在使用手机通话是是靠来传播信息的，使用手机拍照是利用来成像的。

【答案】电磁波、凸透镜2.（2019北部湾，25）小明同学经常通过观察和实验，探索物理的奥秘.在某次实验中。

（1）用一只透镜正对太阳光，如图甲所示，纸板上出现的现象表明该透镜对光有________作用，是_________（选填“凹"或“凸"）透镜.（2）用如图乙的装置进行实验，调节纸板与透镜的距离,纸板上会出现最小的光斑,用刻度尺测量该光斑与透镜的距离。

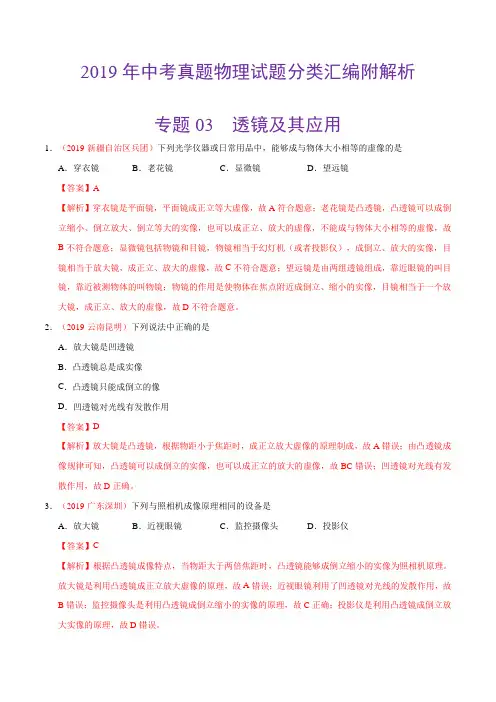

2019年中考真题物理试题分类汇编附解析专题03 透镜及其应用1．（2019·新疆自治区兵团）下列光学仪器或日常用品中，能够成与物体大小相等的虚像的是A．穿衣镜B．老花镜C．显微镜D．望远镜【答案】A【解析】穿衣镜是平面镜，平面镜成正立等大虚像，故A符合题意；老花镜是凸透镜，凸透镜可以成倒立缩小、倒立放大、倒立等大的实像，也可以成正立、放大的虚像，不能成与物体大小相等的虚像，故B不符合题意；显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像，故C不符合题意；望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像，故D不符合题意。

2．（2019·云南昆明）下列说法中正确的是A．放大镜是凹透镜B．凸透镜总是成实像C．凸透镜只能成倒立的像D．凹透镜对光线有发散作用【答案】D【解析】放大镜是凸透镜，根据物距小于焦距时，成正立放大虚像的原理制成，故A错误；由凸透镜成像规律可知，凸透镜可以成倒立的实像，也可以成正立的放大的虚像，故BC错误；凹透镜对光线有发散作用，故D正确。

3．（2019·广东深圳）下列与照相机成像原理相同的设备是A．放大镜B．近视眼镜C．监控摄像头D．投影仪【答案】C【解析】根据凸透镜成像特点，当物距大于两倍焦距时，凸透镜能够成倒立缩小的实像为照相机原理。

放大镜是利用凸透镜成正立放大虚像的原理，故A错误；近视眼镜利用了凹透镜对光线的发散作用，故B错误；监控摄像头是利用凸透镜成倒立缩小的实像的原理，故C正确；投影仪是利用凸透镜成倒立放大实像的原理，故D错误。

4．（2019·湖南衡阳）当汽车经过十字路口时，监控摄像头就会拍下照片，摄像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是A．监控摄像头和近视眼镜的镜片都对光有会聚作用B．拍照时，汽车位于摄像头二倍焦距以外C．当汽车远离摄像头时，影像传感器上的像变大D．影像传感器上成的是正立的虚像【答案】B【解析】监控摄像头相当于凸透镜，近视眼镜的镜片是凹透镜，凸透镜对光线有会聚作用，凹透镜对光线有发散作用，故A错误；监控摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，即影像传感器上成的是倒立、缩小的实像，故B正确，D错误；凸透镜成实像时，物远像近像变小，所以，当汽车远离摄像头时，影像传感器上的像变小，故C错误。

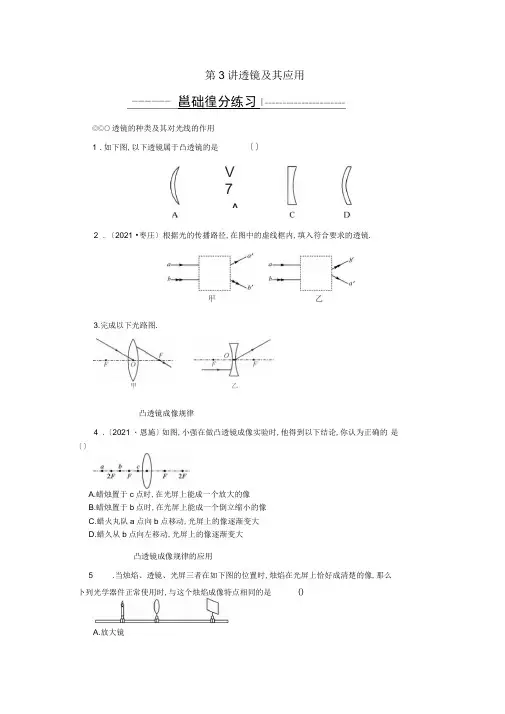

第3讲透镜及其应用------ 邕础徨分练习I ----------------------©©O 透镜的种类及其对光线的作用 1 .如下图,以下透镜属于凸透镜的是〔〕2 . 〔2021 •枣庄〕根据光的传播路径,在图中的虚线框内,填入符合要求的透镜.甲 乙凸透镜成像规律4 . 〔2021 ・恩施〕如图,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的 是〔〕A.蜡烛置于c 点时,在光屏上能成一个放大的像B.蜡烛置于b 点时,在光屏上能成一个倒立缩小的像C.蜡火丸队a 点向b 点移动,光屏上的像逐渐变大D.蜡久从b 点向左移动,光屏上的像逐渐变大凸透镜成像规律的应用5.当烛焰、透镜、光屏三者在如下图的位置时,烛焰在光屏上恰好成清楚的像,那么V7 A()3.完成以下光路图.卜列光学器件正常使用时,与这个烛焰成像特点相同的是A.放大镜B.照相机C.投影仪D.监控摄像头6 .如下图为小明用透镜观察字的情景,以下说法正确的选项是〔〕孝A.字到透镜的距离大于此透镜的焦距B.该透镜只能成放大的像C.该透镜可以用作近视眼镜D.该透镜可以用作照相机镜头 ©©❸眼睛和眼镜、显微镜和望远镜7 . 〔2021 ・绥化〕近些年来,中小学生配戴眼镜的比例明显增加.以下关于近视眼、远 视眼的成因及其矫正的说法中,正确的选项是〔〕A.近视眼成像于视网膜后,用凸透镜矫正8 .远视眼成像于视网膜后,用凹透镜矫正 C.近视眼成像于视网膜前,用凹透镜矫正 D.远视眼成像于视网膜前,用凸透镜矫正8.如图甲,显微镜的物镜相当于一个 ,目镜相当于一个 ;如图乙, 望远镜的物镜相当于一 个,目镜相当于一个 .〔填“照相机〞 “投影仪〞或“放大镜〞〕----------- 1.导学提分练习, ----------重难点凸透镜成像规律及其应用10 cm 时,成正立、放大的实像 15 cm 时,成正立、放大的虚像 20 cm 时,成倒立、放大的实像 35 cm 时,成倒立、放大的实像【变式练习1】〔2021 •衡阳〕如下图,小刚在做探究凸透镜成像规律的实验时,将凸透镜的焦距为15 cm.以下说法正确的选项是〔〕 A.当物体距凸透镜 B.当物体距凸透镜 C.当物体距凸透镜 D.当物体距凸透镜甲乙焦距为10 cm 的薄凸透镜固定在光具座上 50 cm 刻度线处,将点燃的蜡烛放置在光具座上35 cm 刻度线处,移动光屏至 80 cm 刻度线处,在光屏上得到烛焰清楚的像,以下说法正确 的是〔〕A.此时光屏上成倒立缩小的实像B.此成像原理可以应用在放大镜上C.保持凸透镜位置不变,将蜡烛向左移动,光屏也要向左移动才能在光屏上得到一个 清楚的像 D .保持蜡烛和光屏的位置不变,将凸透镜在蜡烛与光屏之间移动,不可能再次在光屏 上成清楚的像【变式练习2】〔2021 •眉山〕如下图,小红同学在探究凸透镜成像规律的实验中,破解易错题凸透镜30 cm 处的过程中,像的大小和像距的变化情况是〔〕A.像变大,像距变大 B .像变大,像距变小C.成放大的像,像距变小D .成放大的像,像距变大,嵯可〞不实验突破探究凸透镜成像规律〔2021 •荆州〕在探究凸透镜成像规律时,如图甲所示,将座上35 cm 刻度线处,将点燃的蜡烛放置在光具座上5 c m 刻度线处,移动光屏,使烛焰在光屏上成清楚的像,由A 凸透镜成像中物距和像距的变化关系画出图象如图乙所示； 接着保持蜡烛的位置不变, 将凸透镜A 换为凸透镜B 并保持位置不变,移动光屏,使烛焰在光屏上 成清楚的像,如图丙所示.〔1〕请根据上述实验现象和凸透镜成像规律判断：凸透镜 A 的焦距是 cm,凸透 镜A 的焦距〔填“大于〞 “小于〞或“等于"〕凸透镜B 的焦距.〔2〕在图甲中,保持凸透镜位置不动,把蜡烛向右移动 5 cm,要想在光屏上再次得到清晰的像,应该把光屏向 〔填“左〞或“右〞〕移动一段距离,像将 〔填“变 大〞“变小〞或“不变〞〕.〔3〕图丙所示的实验现象可以说明 〔填“照相机〞 “幻灯机〞或“放大镜〞〕的成 像特点；假设将远视眼镜放在蜡烛与凸透镜之间, 光屏上原来清楚的像变模糊了, 假设保持凸透镜和光屏的位置不动,应使蜡烛 〔填“靠近〞或“远离〞〕凸透镜,才能在光屏上再 次看到烛焰清楚的将焦距f=15 cm 的凸透镜固定在光具座上 50才能在光屏上观察到烛焰清楚的cm 刻度线处后,应将光屏向 〔填“左〞〔填“正立〞或“倒立〞〕的像.一凸透镜的焦距为 10 cm,将点燃的蜡烛从距凸透镜40 cm 处沿主光轴移到距A 凸透镜固定在光具“,〕移动,像.〔4〕随着实验的进行,蜡烛由于燃烧逐渐变短,光屏上的像逐渐向移动.为了保证烛焰.、凸透镜和光屏三者中央在同一高度,并且使像完整地成在光屏的中央,可将移动.〔5〕当光屏上出现烛焰清楚的像时,如果用遮光板挡住透镜的上半局部,我们观察光屏时,将会在光屏上看到 .A.烛焰像的下半局部B.烛焰像的上半局部C.烛焰完整的像,像的亮度变暗 D .烛焰完整的像,像的亮度不变〔6〕屡次实验后发现,当光屏上呈现烛焰清楚的像时,将蜡烛和光屏位置对调,仍能在光屏上接收到清楚的像.出现这种现象的原因是：光发生折射时,光路 .〔7〕实验结束后,第2小组同学又拿来一个眼镜放在蜡烛和凸透镜之间,且较靠近凸透镜.结果,光屏上原来清楚的像变模糊了, 该组同学只将光屏向远离凸透镜的方向移动适当距离时,又在光屏上观察到烛焰清楚的像. 由此可见,这个眼镜是〔填“凸〞或“凹〞〕透镜,戴这种眼镜的人患的是〔填“近视〞或“远视〞〕眼.〔8〕将图甲中的蜡烛移到标尺上25 cm到30 cm之间的某一位置,移动光屏,在光屏上〔填“能〞或“不能〞〕成清楚的像,此时取下光屏,应从凸透镜的〔填“左〞或“右〞〕侧透过凸透镜观察像.------ 皿课后握分练习m ------------------厂…・■根底练习］■1. 〔2021 •深圳〕用一个焦距为10 cm的放大镜来观察邮票细节,放大镜与邮票的距离应〔〕A.大于20 cmB.等于10 c mC.小于10 cmD.在10 cm与20 cm之间2. 〔2021 •昆明〕如下图,假设想在位于凸透镜右边的光屏上〔图中光屏未画出〕得到一个烛焰清楚放大的像,那么点燃的蜡烛应置于图中的〔〕A. a点B . b点C. c点D . d点3. 〔2021 ・烟台〕在“探究凸透镜成像规律〞的实3^中,所用凸透镜焦距为10 cm,当蜡烛从如下图的A位置逐渐移到B位置的过程中,像距及其像的变化情况是〔〕A.像距增大,像变大B .像距减小,像变大C.像距减小,像变小 D .像距增大,像变小4. 〔2021 ・临沂〕在探究凸透镜成像规律的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清楚等大的实像,以下说法正确的选项是〔〕A.该凸透镜的焦距是20 cmB.将蜡烛移动到20 cm刻度线处,移动光屏可得到倒立、放大的实像C.将蜡烛移动到35 cm刻度处,为使烛焰在光屏上成一清楚的像,应向右移动光屏D.将蜡烛移动到45 cm刻度处,为使烛焰在光屏上成一清楚的像,应向右移动光屏5. 〔2021 ・长沙〕现代生活,智能给人们带来了许多便利,但长时间盯着屏幕, 容易导致视力下降.以下关于近视眼及其矫正的原理图正确的选项是〔〕6. 〔2021 ・广州〕将蜡烛放在如下图位置,能通过凸透镜成倒立、缩小的像.小红画了图中所示的光路.以下说法正确的选项是〔〕A.小红画的光路是正确的B.透镜成的是虚像C.透镜的焦距小于10 cmD.透镜的焦距大于20 cm7. 〔2021 ・内江〕在森林中旅游时,导游,会提醒你,不要随意丢弃饮料瓶.这是由于下雨时瓶内灌了雨水后,相当于一个〔填“凸透镜〞或“凹透镜〞〕,太阳出来后,它对光线有作用,可能会引起森林火灾.8. 〔2021 •黑龙江〕如下图,在“探究凸透镜成像的规律〞实验中,蜡烛、透镜、光屏的位置如下图, 光屏上成一个清楚的像, 应用这一原理可制成 ;再将蜡烛远离透镜,同时将光屏〔填“远离〞或“靠近〞〕透镜,才能在光屏上再次成一个清楚的像.9. 〔2021 ・遂宁〕勤于动手的小聪在探究凸透镜成像规律过程中,将蜡烛、凸透镜和光屏按如下图放置时,蜡烛通过凸透镜在光屏上形成一个倒立、〔填“放大〞“缩小〞或“等大〞〕的清楚的像,利用凸透镜这一成像规律制成的是〔填“照相机〞“投影仪〞或“放大镜〞〕；假设保持透镜和光屏的位置不变,将蜡烛移到“ 15 cm〞刻度线位置,他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时, 光屏上又出现了清楚的像,那么小明所患的眼疾是〔填“近视眼〞或“远视眼〞〕.10.1. 〔2021 •成都〕在探究凸透镜成像规律的实验中,某次实验的成像情况如下图,小组成员提出“有哪些方法可以让光屏上的像变大〞的问题,经过讨论后形成两个方案,而且结果都到达目的.方案一：保持蜡烛和光屏的位置不动,只将凸透镜向移动适当距离；方案二：保持凸透镜位置不动,将蜡烛和光屏都向移动.11. 〔2021 •达州〕某同学在“探究凸透镜成像规律〞的实验中,绘制了如下图的图象〔v表示像到凸透镜的距离, u表示物体到凸透镜的距离〕,用该凸透镜作放大镜使用时,被观察的物体到透镜的距离在m以内；把.物体从距凸透镜 5 cm处移动到距凸透镜20 cm处的过程中,彳t的大小将〔填“变大〞“变小〞“先变小再变大〞或“先变大再变小〞〕.v/cmJ1075 10 15 20 ufcm12. 〔1〕〔2021 ・泰安〕如下图,入射光线平行于凸透镜的主光轴,画出通过透镜后的折射光线.〔2〕〔2021 •深圳〕如下图,完成凸透镜的光路图.13. 〔1〕〔2021 •娄底〕将图中的光路图补充完整.〔2〕〔2021 •玉林〕在图中画出与入射光线对应的折射光线.■冗 F14. 〔2021 •宜昌〕五一期间,小红随父亲到宜昌市磨基山公园游玩,小红父亲用照相机拍摄了夷陵长江大桥的清楚照片, 小红发现相机中桥的像有点小, 提议能否把桥的像拍得更大一些,她父亲便更换相机镜头后在原地又拍摄了一张夷陵长江大桥的清楚照片, 如图甲所示,两次成像的大小不同是什么原因造成的呢？她猜测可能是两个镜头的焦距不同造成的.为了验证这一想法,返校后,她在学校实验室找来了一支蜡烛、焦距分别为 5 cm和10 cm的两个凸透镜、光具座、光屏等器材进行了以下探究：〔1〕如图乙所示,她先将 f =5 cm的凸透镜固定在光具座50 cm刻度处,再将蜡烛放在光具座10 cm刻度处,移动光屏,使光屏上出现清楚的像,此时的像是一个倒立、的实像.〔2〕接下来她.换用f=10 cm的凸透镜,仍然固定在光具座50 cm刻度线处,为了再次得到清楚的像并完成探究目的, 她应该保持不变,移动,直到出现清楚的像为止.〔3〕比照两次实验中像的大小,发现第二次成的像比第一次稍大,据此小红得出的结论是：〔4〕用照相机拍照时,要想成的像更大,除了更换相机镜头外,还可以水平提升］15. 〔2021 •枣庄〕近年来流行的一种“自拍神器〞给旅行者自拍带来了方便, 如下图, 与直接拿自拍相比,利用“自拍神器〞可以〔〕馋1A.增大像距B.增大像的大小C.缩短景物到镜头的距离D.增大取景范围16. 〔2021 •.威海〕以下关于凸透镜应用白说法,正确的选项是〔〕A.近视眼需要佩戴凸透镜来矫正B.放大镜成正立、放大的实像C.用扫描二维码时,应使二维码位于镜头一倍焦距之内D.要使投影仪成像变大,应使投影仪远离屏幕,同时使镜头靠近幻灯片17. 〔2021 •绵阳〕将点燃的蜡烛和光屏放置在光具座上,再将焦距为30 cm的凸透镜甲放置在蜡烛和光屏之间适当位置, 在屏上得到清楚的缩小实像；在凸透镜甲位置上换上焦距为20 cm的凸透镜乙,不改变蜡烛位置,将光屏〔填“靠近〞或“远离〞〕透镜适当甲乙距离,就可以在光屏上得到清楚的〔填“放大“缩小〞或“等大〞〕实像.18. 支付宝推出了“扫二维码,领红包〞的活动. 摄像头是一个〔填“凸透镜〞或“凹透镜〞〕.摄像头靠近二维码时,所成的像〔填“变大〞“变小〞或“不变〞〕.19. 〔2021 ・白银〕兰州中川机场和西客站的进站通道采用了人脸识别系统〔如下图〕,识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码照片传送给设备识别. 此系统的摄像机的镜头相当于透镜,它的焦距应小于cm.20. 〔2021 •青岛〕如图,F1、F2分别为凹透镜和凸透镜的焦点,且两透镜的左焦点重合,请画出图中光线经透镜折射后的完整光路.答案根底得分练习1. A4. C5. C6. D7. C8.投影仪放大镜照相机放大镜导学提分练习例1 C【变式练习1】C【变式练习2】倒立例2 A实验突破①同一高度②最小最亮③2④蜡烛在焦点上或一倍焦距以内⑦v=u⑧下⑨上⑩远离B11靠近B12倒立B13正立例3 〔1〕10 小于〔2〕右变大〔3〕幻灯机靠近⑷ 上光屏向上〔或凸透镜向下〕〔5〕C 〔6〕可逆〔7〕凹⑤缩小⑥v>u摄像机近视〔8〕不能右课后提分练习1 . C 2. C 3. A 4. C 5. A 6. C 7.凸透镜会聚8.投影仪靠近9.缩小机近视眼10.左右11 . 0.05 变小14.〔1〕缩小〔2〕蜡烛位置光屏〔3〕在物距相同时,凸透镜焦距越大,成像越大靠近物体15. D 16. D 17.靠近缩小18.凸透镜变大19.凸5020.照相(4)。

2019年中考物理真题分类汇编——透镜作图专题一、凸透镜1.（2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线，并作出物点S的像点S′（注意保留作图痕迹）2.（2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

3.（2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

4.（2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．5.（2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

6.(2019怀化，29)如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出光线a、b经过凸透镜后的折射光线；7.（2019 青岛，2）下列作图，错误的是8.（2019潍坊，）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF经凸透镜后的出射光线。

9.（2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为500mm。

(1)在图中画出光线a、b经物镜折射前的入射光线。

(2)目镜是_____透镜(选填“凹”、“凸“)。

(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。

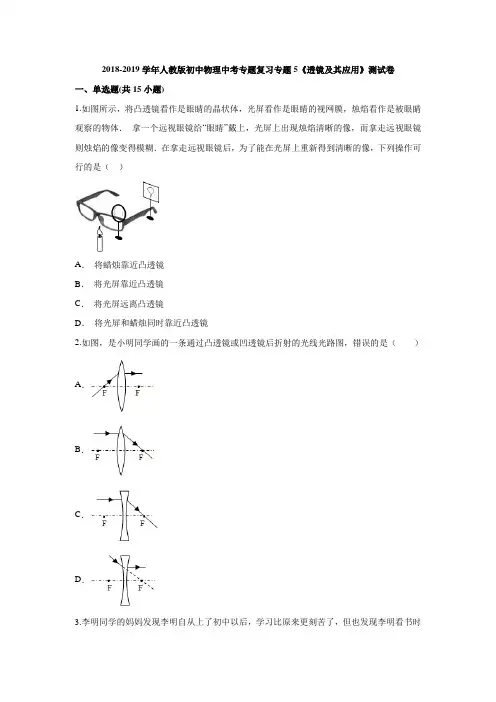

2018-2019学年人教版初中物理中考专题复习专题5《透镜及其应用》测试卷一、单选题(共15小题)1.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜2.如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）A．B．C．D．3.李明同学的妈妈发现李明自从上了初中以后，学习比原来更刻苦了，但也发现李明看书时眼睛与书的距离比正常情况越来越近了，请你在下列判断及矫正措施中选出正确的一项向李明同学说明（）A．李明同学已患上近视眼，需要佩戴用凸透镜制成的眼镜B．李明同学已患上近视眼，需要佩戴用凹透镜制成的眼镜C．李明同学已患上远视眼，需要佩戴用凸透镜制成的眼镜D．李明同学已患上远视眼，需要佩戴用凹透镜制成的眼镜4.下列关于显微镜使用的说法，正确的是（）A．观察时要用右眼注视目镜B．观察装片时先用高倍镜，后用低倍镜C．观察人体口腔上皮细胞时，视野不宜太亮D．显微镜的放大倍数只与物镜有关，而与目镜无关5.眼镜的规格通常不用焦距来表示,而是用度来表示,其度数D等于焦距f（以米作单位）的倒数的100倍,即D=,已知小明的左眼镜片焦距为0.25m,其度数应为（）A．100B．200C．300D．4006.幻灯机的镜头相当于一个（）A．凹面镜B．凸透镜C．凹透镜D．凸面镜7.正午时，太阳光直射水平地面.取一圆形薄凸透镜正对阳光，在距透镜15cm的地面上得到一个光斑，其直径是透镜直径的一半.若将透镜向上移动少许，光斑变大.透镜的焦距是（）A．5cmB．10cmC．15cmD．30cm8.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A．像先变小后变大，像距变小；B．像变大，像距变小;C．像先变小后变大，像距变大；D．像变大，像距变大.9.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．10.下列情景中形成的像，属于实像的是（）A．湖面的倒影B．用放大镜看数字C．小孔成像D．“海市蜃楼”11.平行光线经如图所示的中空玻璃砖后将会（）A．会聚B．发散C．仍为平行光D．无法判断12.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机13.如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（）A．会聚光束B．发散光束C．平行光束D．不能确定14.望远镜能对远处的物体进行视角放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜对被观察物体所成的像是（）A．物镜和目镜都成虚像B．物镜和目镜都成实像C．物镜成倒立放大的实像D．目镜成正立放大的虚像15.如图所示，近视眼看不清远处的景物，是因为经过调节晶状体的厚薄后，远处景物的像仍落在视网膜的前方，为使远处的景物能成像在视网膜上，则应选用以下哪种镜片进行矫正（）A．凸透镜B．凹透镜C．平面镜D．平板玻璃片二、填空题(共3小题)16.清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生镜功能的结果，形成了像（填“虚”或“实”）.17.投影仪的镜头相当于透镜，这种透镜对光线具有作用.18.如图所示，来自物体A 的光线经过眼睛的晶状体成像在视网膜后面的B 点．这是______ 成因的光路图，要使像靠近视网膜，物体A应该向______ （选填“左”或“右”）移动；要使像成在视网膜上，应佩戴一个合适的______ 透镜制成的眼镜．三、实验题(共3小题)19.一份调查报告显示，现在中学生近视率达到90%以上，这引起小明等同学的兴趣，为了探究“近视眼的形成原因和矫正方法”，小明同学选择了如下器材：蜡烛（模拟所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连）、光屏（模拟人眼视网膜）、光具座等．（注：水凸透镜的凸起程度可以通过注射器注入或吸取水的多少来调节．）（1）她安装并调整好实验装置，如图所示，将点燃的蜡烛置于水透镜前某一位置时，在光屏上得到了烛焰清晰的像；这个像性质为倒立、______ 、实像；它的应用______ （写一个光学仪器）．当向水凸透镜内注人水，使透镜更凸后，发现光屏上已无烛焰清晰的像，若要在光屏上再次得到烛焰清晰的像，应在水凸透镜前放置一块______ 透镜；若撤去放置的透镜，应将光屏______ （选填：“靠近”或“远离”）水凸透镜，才能得到清晰的像．（2）根据上述实验，可知近视眼的形成原因是：______ ．（写一点）20.小华进行“探究凸透镜成像规律”的实验．如图所示，实验桌上备有带支架的蜡烛、光屏、两个焦距不同的凸透镜A和凸透镜B、平行光光源（接通电源后可发出平行光）、光具座等器材．（1）小华首先测量凸透镜A的焦距：将凸透镜A固定在光具座上50cm刻线处，平行光光源发出平行于透镜主光轴的平行光照射到凸透镜A上，在透镜另一侧移动光屏直到光屏上的光斑最小，如图甲所示，凸透镜A的焦距f1= ______ cm；（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，移动光屏，在光屏上可以得到烛焰倒立、放大的______ 像（选填“虚”、“实”）；此成像特点常应用在______ （选填“放大镜”、“照相机”或“幻灯机”）上；（3）保持蜡烛位置不变，小华用焦距为f2的凸透镜B替换凸透镜A，将凸透镜B固定在光具座上50cm刻线处．通过移动光屏，在光屏上得到烛焰倒立、缩小的像．由此现象可以判断：凸透镜A和凸透镜B的焦距大小关系为f1______f2（选填“小于”或“大于”）．21.某班学生在做探究凸透镜成像规律实验时（凸透镜的焦距为10cm）：（1）小李同学在图中观察到烛焰通过凸透镜后在光屏上能形成一个清晰的像，若保持凸透镜的位置不动，将蜡烛和光屏互换一下位置，仍然在光屏上观察到清晰的像，这是因为______ ．（2）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，25.00cm，26.00cm．若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是______ ．（3）为了观察物距等于5cm时烛焰的成像特点，请你写出接下来的操作步骤：______ ．四、简答题(共3小题)22.为了提高防火意识，消防部门当众演示了一个令人惊奇的实验：将装有水的球形鱼缸摆放在窗边，让阳光透过鱼缸照射到窗帘上.窗帘上聚光点的温度迅速上升，一会儿窗帘就被点燃了.请你用所学物理知识解释这一现象.23.在森林中旅游，导游会向你建议，不要随意丢弃饮料瓶，这不仅是为了环境美观，更是为了保护森林，请你说出其中的道理______ ．24.为什么雨过天晴后花农们要及时将塑料棚上的积水放掉？五、计算题(共1小题)25.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】C【解析】因为远视眼镜是凸透镜，对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，此时将像前移了，而没有戴上眼镜时蜡烛烛焰的像实际上在光屏后面；拿走远视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏的后面，可以用增大光屏与凸透镜的距离或增大蜡烛距离凸透镜的距离使得光屏上呈现一个清晰的像的目的．2.【答案】C【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．3.【答案】B【解析】李明看书时眼睛与书的距离比正常情况越来越近了，说明能看清近处的物体，不能看清远处的物体，属于近视眼，近视眼用凹透镜来矫正．4.【答案】C【解析】A、使用显微镜时，用右眼还是用左眼都可以，故A错误；B、低倍镜放大倍数小，找到物像后，移动需要更清楚观察部分到视野中央后，再换高倍镜．这样主要是为了观察方便，即找到需要观察的部位，并移动到视野中央，如果在低倍镜下已经看的很清楚了，也就没有必要换高倍镜了，故B错误；C、口腔上皮细胞颜色很浅，视野太亮容易看不清，故C正确；D、显微镜放大的倍数是物镜放大倍数和目镜放大倍数的乘积，故D错误．5.【答案】400【解析】D=6.【答案】B【解析】幻灯机的镜头相当于一个凸透镜，当物距在二倍焦距和一倍焦距中间时，由凸透镜的成像规律可知，成倒立放大的实像.7.【答案】B【解析】凸透镜对光线有会聚作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.在距透镜15cm的地面上得到一个光斑，说明是太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑，将透镜向上移动少许，光斑变大，说明太阳光经凸透镜是已过焦点会聚的光斑；光斑的直径是透镜直径的一半，说明太阳光经凸透镜是已过焦点一半时的，则15cm是焦距和一半的焦距的和，即焦距是10cm，则ACD错误，B正确.8.【答案】D【解析】根据凸透镜成像规律，成实像时，物距变小，像距变大，像变大．该凸透镜焦距为10cm，物距在50cm和12cm之间成实像，所以移动的过程中物距变小，像距变大，像变大.A、B、C错误，D正确.9.【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.10.【答案】C【解析】A.亭台在湖面的倒影，是平面镜成像，成的是虚像，故本选项不符合题意；B.从放大镜中看到镜后正立、放大的数字，是因为光的折射现象，看到的虚像，故本选项不符合题意；C.小孔成的像，是由于光的直线传播而形成的太阳的实像，是实际光线汇聚成的，故本选项符合题意；D.海市蜃楼，因为光的折射现象，看到的是景物的虚像，故本选项不符合题意；11.【答案】B【解析】空玻璃砖可看作是左右两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散．12.【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.13.【答案】B【解析】以空气为标准，可以把它分解为左右两个中间薄，边缘厚“水凹透镜”．因为凹透镜对光线有发散作用，光经过空气透镜时会被发散.因此对照过去的平行光有发散作用.14.【答案】D【解析】望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同．15.【答案】B【解析】由图可知：像成在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.16.【答案】凸透；虚【解析】圆形透明的露珠相当于一个凸透镜，草木的叶脉距离透镜很近，小于一倍焦距，根据凸透镜成像规律可知：叶脉在这个“凸透镜”中成正立放大的虚像，即叶脉看起来比较大，这是露珠产生放大镜功能的结果，形成了正立、放大的虚像.17.【答案】凸；会聚【解析】投影仪上有一个相当于凸透镜的镜头，投影片上的图案通过这个凸透镜形成倒立放大的实像.凸透镜对光线具有会聚作用.18.【答案】远视眼；左；凸．【解析】分析图可以看出，此时像成在视网膜的后方，所以是远视眼，若想看清物体A，应将物体远离眼睛，即向左移动（增大物），使像向左移动（像距减小），靠近视网膜；也可以利用凸透镜对光线有会聚的作用，使像前移，重新成在视网膜上，故用凸透镜来矫正远视眼．19.【答案】（1）缩小；照相机；凹；靠近；（2）晶状体太厚、折光能力太强，使得像成在视网膜前方的缘故．【解析】（1）据图可知，此时的物距大于像距，所以此时的物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像，照相机就是利用该原理制成的；当向水凸透镜内注人水，使透镜更凸后，其折光能力变强，会使得像提前会聚，所以若想使得像成在光屏上，应该让光线发散，推迟成像，所以此时应该在蜡烛和水透镜之间放一个凹透镜；若此时将凹透镜撤去，像仍会成在原光屏的前方，所以应该将光屏靠近凸透镜；（2）故可知，近视眼是由于晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面的缘故.20.【答案】（1）10；（2）实；幻灯机；（3）大于．【解析】（1）由图知，光点到凸透镜的距离为10.0cm，所以凸透镜的焦距为10.0cm．（2）如图乙所示，保持凸透镜A位置不变，将点燃的蜡烛放在光具座上35cm刻线处时，物体处于1倍焦距和2倍焦距之间，移动光屏，此时应该能成一个倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的．（3）蜡烛和凸透镜的位置不变，凸透镜A成放大的实像，说明此时物距处于1倍和2倍焦距之间；凸透镜B成缩小的实像，说明物距大于2倍焦距．因此凸透镜B的焦距小于凸透镜A的焦距．21.【答案】（1）光路是可逆的；（2）光屏上呈现像的清晰程度不同；（3）移除光屏，用眼睛从凸透镜的右侧通过凸透镜观察．【解析】（1）由图可知，u＜v，所以凸透镜能成倒立、放大的实像，保持凸透镜的位置不动，蜡烛和光屏互换位置，根据光路的可逆性，光屏上还能得到像，此时u＞v，凸透镜能成倒立、缩小的实像；（2）像的位置应该是像最清晰的位置．各小组的像距不同的原因，可能是有的小组光屏上的像不是最清晰的时候测量的；（3）凸透镜的焦距是10cm，蜡烛在凸透镜的5cm处时，u＜f，在透镜的一倍焦距以内，在蜡烛同侧成的是正立放大的虚像，要想观察烛焰的成像特点，需移去光屏，从凸透镜的右侧通过凸透镜观察．22.【答案】因为装有水的球形鱼缸相当于凸透镜，对光线有会聚作用，将太阳光会聚于窗帘某点处，温度上升，窗帘被点燃.【解析】透明球形鱼缸装水后，中间厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用，当阳光透过球形鱼缸时，将会聚于窗帘上某点处，窗帘上的聚光点温度上升，窗帘被点燃.23.【答案】因为装有水的塑料瓶相当于一个凸透镜，对太阳光有会聚作用，会造成树叶燃烧，造成火灾.【解析】装有液体的饮料瓶相当于一个凸透镜，在太阳光的照射下，由于凸透镜对光线的会聚作用，易引燃树叶等．所以不允许随便丢弃饮料瓶．24.【答案】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．【解析】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．25.【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。

专题03 透镜及其应用（第01期）-2019年中考真题物理试题分项汇编（解析版）专题03 透镜及其应用1．（2019·山东济宁）平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向；②只有平面镜能成虚像；③凸透镜既能成实像也能成虚像；④只有凹透镜能矫正视力；⑤利用三棱镜能研究光的色散。

下列选项中，完全正确的是A．①②③B．①④⑤C．③④⑤D．①③⑤【答案】D【解析】平面镜可以反射光线，能改变光的传播方向，凸透镜、凹透镜、三棱镜对光线有折射作用，都能改变光的传播方向；平面镜成等大的虚像，凸透镜既能成实像也能成虚像；凸透镜可以矫正远视眼，凹透镜可以矫正近视眼；三棱镜能研究光的色散；综上所述，故ABC错误，D正确。

2．（2019·天津）小明在探究凸透镜成像规律时，做了如下实验：①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图1所示；②保持该透镜位置不变，将点燃的蜡烛放在如图2所示的位置，移动光屏得到烛焰清晰的像（图中未画出）。

则A．实验②中，烛焰在光屏上成放大的像B．实验②中，像到透镜的距离一定大于15 cmC．若增大蜡烛与透镜距离，所成的像会变大D．若使该透镜成虚像，蜡烛与透镜的距离应小于10 cm【答案】ABD【解析】由实验①可知，透镜焦距为10 cm，实验②中，物距为15 cm，处满足1倍焦距和2倍焦距之间，根据凸透镜成像规律，此时成倒立放大的实像，像距大于2倍焦距，即大于20 cm。

增大蜡烛与透镜见的距离，所成实像会逐渐变小。

直到物距恰好是2倍焦距时，物象等大，超过2倍焦距实像缩小。

要是凸透镜成虚像，需要使物距小于焦距，即蜡烛与透镜距离小于10 cm。

故选ABD。

3．（2019·江苏苏州）将凸透镜正对太阳，可在距凸透镜15 cm处得到一个最小、最亮的光斑。

现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是A．此时可以在光屏上观察到清晰缩小的像B．仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C．将蜡烛形到30 cm刻度处，移动光屏可在屏上得到清晰等大的像D．将蜡烛移到40 cm刻度处，动光屏可在光屏上很到清晰放大的像【答案】B【解析】由焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15 cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15 cm。

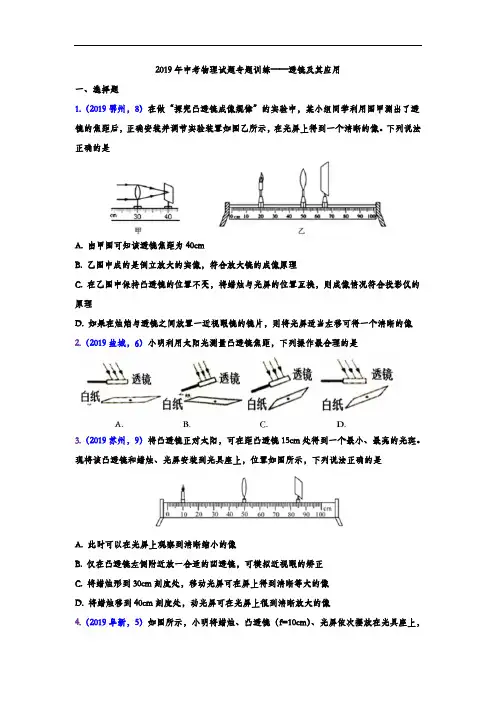

2019年中考物理试题专题训练——透镜及其应用一、选择题1.（2019鄂州，8）在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

下列说法正确的是A. 由甲图可知该透镜焦距为40cmB. 乙图中成的是倒立放大的实像，符合放大镜的成像原理C. 在乙图中保持凸透镜的位置不变，将蜡烛与光屏的位置互换，则成像情况符合投影仪的原理D. 如果在烛焰与透镜之间放置一近视眼镜的镜片，则将光屏适当左移可得一个清晰的像2.（2019盐城，6）小明利用太阳光测量凸透镜焦距，下列操作最合理的是3.（2019苏州，9）将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。

现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是A. 此时可以在光屏上观察到清晰缩小的像B. 仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C. 将蜡烛形到30cm刻度处，移动光屏可在屏上得到清晰等大的像D. 将蜡烛移到40cm刻度处，动光屏可在光屏上很到清晰放大的像4.（2019阜新，5）如图所示，小明将蜡烛、凸透镜（f=10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的判断和操作（每次操作均在如图基础上），下列说法正确的是（）A．根据图中凸透镜成像原理可制成投影仪B．将蜡烛和光屏对调，透镜位置不动，光屏上可再次成清晰的烛焰像C．小明把自己的眼镜放在蜡烛和透镜之间，向左移动光屏，光屏上可再次成清晰的烛焰像，小明戴的是近视镜D．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像5.（2019常德，7）下列关于光学实验的说法，正确的是A．探究光的反射定律时，用来显示光的传播路径的硬纸板最好选择黑色光滑的B．探究平面镜成像特点，物体靠近平面镜时像的大小不变C．探究光的折射特点时，光从空气射入水中，传播方向一定改变D．探究凸透镜成像规律时，当蜡烛燃烧变短，光屏上的像会向下移动6.（2019巴中，3）下列关于光现象说法错误的是（）A．树荫下太阳的光斑是光沿直线传播形成的B．湖面上楼房的倒影是光折射形成的C．色光中的三原色是红、绿、蓝D．照相机是利用凸透镜成倒立、缩小的实像原理工作的7.（2019自贡，5）小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。

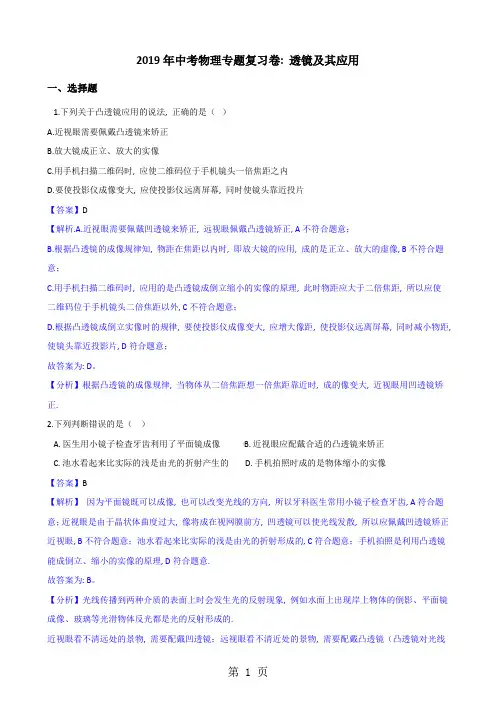

2019年中考物理专题复习卷: 透镜及其应用一、选择题1.下列关于凸透镜应用的说法, 正确的是（）A.近视眼需要佩戴凸透镜来矫正B.放大镜成正立、放大的实像C.用手机扫描二维码时, 应使二维码位于手机镜头一倍焦距之内D.要使投影仪成像变大, 应使投影仪远离屏幕, 同时使镜头靠近投片【答案】D【解析.A.近视眼需要佩戴凹透镜来矫正, 远视眼佩戴凸透镜矫正, A不符合题意；B.根据凸透镜的成像规律知, 物距在焦距以内时, 即放大镜的应用, 成的是正立、放大的虚像, B不符合题意；C.用手机扫描二维码时, 应用的是凸透镜成倒立缩小的实像的原理, 此时物距应大于二倍焦距, 所以应使二维码位于手机镜头二倍焦距以外, C不符合题意；D.根据凸透镜成倒立实像时的规律, 要使投影仪成像变大, 应增大像距, 使投影仪远离屏幕, 同时减小物距, 使镜头靠近投影片, D符合题意；故答案为: D。

【分析】根据凸透镜的成像规律, 当物体从二倍焦距想一倍焦距靠近时, 成的像变大, 近视眼用凹透镜矫正.2.下列判断错误的是（）A. 医生用小镜子检査牙齿利用了平面镜成像B. 近视眼应配戴合适的凸透镜来矫正C. 池水看起来比实际的浅是由光的折射产生的D. 手机拍照时成的是物体缩小的实像【答案】B【解析】因为平面镜既可以成像, 也可以改变光线的方向, 所以牙科医生常用小镜子检查牙齿, A符合题意；近视眼是由于晶状体曲度过大, 像将成在视网膜前方, 凹透镜可以使光线发散, 所以应佩戴凹透镜矫正近视眼, B不符合题意；池水看起来比实际的浅是由光的折射形成的, C符合题意；手机拍照是利用凸透镜能成倒立、缩小的实像的原理, D符合题意.故答案为: B。

【分析】光线传播到两种介质的表面上时会发生光的反射现象, 例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的.近视眼看不清远处的景物, 需要配戴凹透镜；远视眼看不清近处的景物, 需要配戴凸透镜（凸透镜对光线有会聚作用, 凹透镜对光线有发散作用）.光线在同种不均匀介质中传播或者从一种介质进入另一种介质时, 就会出现光的折射现象, 例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.照相机: 原理；成倒立、缩小的实像, u>2f.3.下列关于光学实验的说法, 错误的是（）A.探究光的反射定律时, 硬纸板可以显示光的传播路径B.探究平面镜成像特点时, 使用两支相同的蜡烛是为了比较像与物的大小关系C.探究光的折射特点时, 光从空气射入水中, 传播方向一定会发生改变D.探究凸透镜成像规律时, 当蜡烛燃烧变短, 光屏上的像会向上移动【答案】C【解析.A.探究光的反射定律时, 硬纸板采用较粗糙的纸板可以显示光的传播路径, A不符合题意；B.探究平面镜成像特点时, 使用两支相同的蜡烛, 当蜡烛和像重合时便于比较像与物的大小关系, B不符合题意；C.探究光的析射特点时, 当光从空气垂直于水面射入水中时, 传播方向不变, C符合题意；D.探究凸透镜成像规律时, 因为蜡烛、凸透镜、像是在同一直线上的, 所以当蜡她燃烧变短, 光屏上的像会向上移动, D不符合题意；故答案为: C。

2019年中考物理复习55透镜及其应用附答案一、单选题（共8题）1.下列四幅图中，图文对应关系不正确的是（）A.放大镜是利用凹透镜成像原理制成的B.哈哈镜是利用光的反射规律成像的C.光的色散现象是由于光的折射造成的D.这是矫正近视眼的光路图2.物体从距凸透镜12cm处移到距凸透镜18cm处的过程中，调整光屏的位置，总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )A.6cmB.10cmC.16cmD.20cm3.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。

则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A.只有①和③B.只有②和④C.只有②和③D.只有①和④4.一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A.像变大，像距变大B.像变小，像距变小C.像变大，像距变小D.像变小，像距变大5.把一个透明的圆柱形的小玻璃瓶装上水，但不要装满，使得塞上瓶塞后瓶内留有一个空气泡，这就形成了一个既能放大又能缩小的两用透镜，如图2所示。

如果把它放在书上，则（）A.当眼睛对着空气泡看下去时，看到的字是缩小的，当眼睛从其他位置看下去时，看到的字是放大的B.当眼睛对着空气泡看下去时，看到的字是放大的，当眼睛从其他位置看下去时，看到的字是缩小的C.不管从哪个位置看都是放大的D.不管从哪个位置看都是缩小的6.如图是电影院放映的电影《战狼2》中的一个画面。

下列说法正确的是（）A.电影放映机的镜头相当于一个凸透镜B.国旗是红色的，因为它吸收红光，反射其它色光C.电影放映厅的灯同时亮、同时灭，它们一定是串联的D.电影院中的射灯发出黄光，黄光是色光的三原色之一7.在初中物理的学习中，我们经常提到的“像”有：①小孔成像：②平面镜成像：③放大镜成像：④投影仪投影在屏幕上成的像：⑤汽车观后镜中的像。

人教版物理2019届中考总复习：透镜及其应用_单元测试卷学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 12 小题，每题 2 分，共计24分，）1. 用投影仪时，在银幕上所成的像是（）A.放大正立实像B.等大倒立实像C.放大倒立虚像D.放大倒立实像2. 如图的4个透镜中，属于凹透镜的有（）A.1个B.2个C.3个D.4个3. 测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（）A.100mm以外B.恰为50mmC.50mm以内D.略大于50mm4. 关于眼睛看物体的说法正确的是（）A.如果眼睛的晶状体变厚时，对光的偏折变大，能看清近处的物体B.如果眼睛的晶状体变厚时，对光的偏折变小，能看清远处的物体C.如果眼睛的晶状体变薄时，对光的偏折变大，能看清远处的物体D.如果眼睛的晶状体变薄时，对光的偏折变小，能看清近处的物体5. 外界物体反射来的光线，由瞳孔进人眼球内部，再经过一系列折射后，物像形成于（）A.角膜B.视网膜C.晶状体D.视觉中枢6. 有两块凸透镜，它们的焦距分别为5cm和10cm，则下列说法正确的是（）A.对光的会聚能力相同B.焦距为10cm的凸透镜对光的会聚能力强一些C.焦距为5cm的凸透镜对光的会聚能力强一些D.以上说法都不对7. 下列叙述中，正确的是（）A.对于近视眼而言，像成在视网膜的前方，需配戴凸透镜矫正B.借助放大镜看地图，地图到放大镜的距离应大于一倍焦距C.人在照镜子时，总是靠近去看，因此时平面镜所成的像变大D.照相时，被照相者应站在距镜头二倍焦距以外，底片上成的是物体的倒立、缩小的实像8. 下列说法中，不正确的是（）A.所有通过凸透镜光心的光线都不会改变方向B.平行于主光轴的光线经过凸透镜后会聚于焦点C.光线通过凸透镜的光路是可逆的D.光线通过凹透镜的光路是不可逆的9. 以下关于近视眼和远视眼的成像情况以及需要佩戴眼镜进行矫正情况分析正确的是（）A.近视眼所成的像位于视网膜后，需要佩戴凸透镜进行矫正B.近视眼所成的像位于视网膜前，需要佩戴凹透镜进行矫正C.远视眼所成的像位于视网膜前，需要佩戴凸透镜进行矫正D.远视眼所成的像位于视网膜后，需要佩戴凹透镜进行矫正10. 在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到蜡焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35cm刻度处，对于此时像的性质判断正确的是（）A.一定是放大的像B.一定是缩小的像C.可能是倒立的像D.可能是正立的像11. 关于显微镜，下面说法中正确的是（）A.物镜和目镜都成放大的像B.物镜成缩小的像，目镜成放大的像C.物镜成放大的像，目镜成缩小的像D.物镜和目镜都成缩小的像12. 下列说法中正确的是（）A.凹透镜只能透光，不能成像B.正常眼睛看物体时，物体在视网膜上成正立、缩小的实像C.借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距D.显微镜的物镜和目镜是两个焦距不同的凸透镜二、多选题（本题共计 3 小题，每题 3 分，共计9分，）13. 下列声现象的叙述中与情景相符的是（）A.拨动琴弦发出琴声说明声音是由于物体振动产生的B.汽车安装的倒车雷达是利用次声波来传递信息的C.用放大镜观察植物的花，利用了光的折射原理D.蜡烛成清晰的像，幻灯机的成像原理与其相同14. 在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在凸透镜左侧的主光轴上，下列说法中正确的是（）A.若物距为15cm，在凸透镜右侧的光屏上可成正立、放大的实像B.若物距为25cm，在凸透镜右侧的光屏上可成倒立、缩小的实像C.若物距为8cm，在凸透镜右侧的光屏上不能得到蜡烛的像D.若物距为8cm，在凸透镜右侧的光屏上可成倒立、放大的虚像15. 看物体时，来自物体的光经过晶状体等会聚在视网膜上，形成物体的像．下列说法正确的是（）A.晶状体相当于凸透镜B.视网膜相当于光屏C.所成的像是实像D.所成的像相对于物体是正立的三、填空题（本题共计 2 小题，每题 3 分，共计6分，）16. 小明是个近视眼，所用的镜片是________（”凸“或”凹“）透镜．17. 凸透镜对光具有________作用，天文爱好者用的望远镜，它的两组透镜中，目镜是________透镜．四、解答题（本题共计 3 小题，每题 10 分，共计30分，）18. 如图，凸透镜的焦距为1.2cm，O为透镜的光心．请按照实际尺寸标出凸透镜右侧焦点F的位置，并画出图中给出的一条入射光线所对应的折射光线．19. 在探究了凸透镜成像规律之后，同学们又计划对如下问题进行深入研究．（1）凸透镜成虚像与成实像的分界点在哪里？（2）凸透镜成放大的实像与成缩小的实像的分界点在哪里？（3）成实像时，像与物的左右是否颠倒？（4）把凸透镜挡住一半，像会怎样变化？请你对上述问题作出猜想，并用焦距合适的凸透镜进一步验证你的猜想．20. 用焦距为10cm的凸透镜进行成像规律的实验探究。

中考物理《透镜及其应用》专项练习题(附带答案)一、单选题1．如下图所示，下列说法中正确的是（）A．甲是近视眼，用乙模型矫正B．甲是远视眼，用乙模型矫正C．甲是近视眼，用丙模型矫正D．甲是远视眼，用丙模型矫正2．如果照相机的镜头上不慎落上了一个黑点，那么拍出的照片（）A．有一个缩小的黑影B．照片基本正常C．有一个放大的黑影D．无法成像3．如图所示，小宇同学正在用“自拍神器”摄影留念．与用手直接拿手机自拍相比，下列说法错误的有（）A．增大物距，减小像的大小，从而增大取景范围B．减小物距，减小像的大小，从而减小取景范围C．增大物距，增大像的大小，从而减小取景范围D．减小物距，增大像的大小，从而增大取景范围4．物体放在凸透镜前，到凸透镜的距离是16cm，若此时光屏上得到放大的像，则所用的透镜的焦距可能是（）A．4cm B．8cm C．12 cm D．18cm5．如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像．关于此像下列说法中正确的是（）A．像是正立的B．像是放大的C．像是虚像D．像比灯丝亮6．某同学是近视眼，从戴上眼镜能看清书上的字迹，到摘下眼镜仍能看清书上的字迹，他应该（）A．将书靠近眼睛，视网膜上所成的像是倒立的B．将书靠近眼睛，视网膜上所成的像是正立的C．将书远离眼睛；视网膜上所成的像是倒立的D．将书远离眼睛，视网膜上所成的像是正立的7．如图所示，筷子斜插入装有水的圆柱形玻璃杯中，从侧面看，筷子好像在水面处折断，且水中部分看起来比水面上部分要粗．对于它们的成因，下列说法正确的是（）A．前者是光的折射，后者是光的反射B．前者是光的反射，后者是光的折射C．两者都是光的折射D．两者都是光的反射8．在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为f，此时两个透镜之间的距离为L．在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回，据此可判断凹透镜的焦距为（）A．f B．L C．f+L D．f﹣L9．小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（）A．得到的像是正立缩小的实像B．得到的像是倒立放大的实像C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏10．圆柱形玻璃杯后白纸上有一水平方向的箭头（如图甲所示）．慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图乙中的（）A．B．C．D．11．如图所示为一款新型可视钓鱼设备，组件包括水下摄像头、显示器、鱼竿、鱼轮、高强度钓鱼线和电源盒等。

绝密★启用前2019届人教版初三中考物理复习专题十三《透镜及其应用》测试题本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间150分钟。

第Ⅰ卷一、单选题(共20小题,每小题3分,共60分)1.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（）A．像先变小后变大，像距变小；B．像变大，像距变小;C．像先变小后变大，像距变大；D．像变大，像距变大.【答案】D【解析】根据凸透镜成像规律，成实像时，物距变小，像距变大，像变大．该凸透镜焦距为10cm，物距在50cm和12cm之间成实像，所以移动的过程中物距变小，像距变大，像变大.A、B、C错误，D正确.2.下列图中，表示的是近视眼形成原因的是（）A．B．C．D．【答案】D【解析】近视眼能看清近处的物体，不能看清远处的物体，由于近视眼的晶状体变厚，使像成在视网膜的前方.所以答案选D.3.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机【答案】B【解析】反光镜是应用了凸面镜对光线的发散作用，而其他的光学器件都是应用了凸透镜.4.小刚同学站在池塘边看到“鱼在云中游”的奇景，他看到的（）A．鱼是实像，云是虚像B．鱼是实像，云是实像C．鱼是虚像，云是虚像D．鱼是虚像，云是实像【答案】C【解析】水中的云是云彩反射的光经水面反射后形成的虚像，是由光的反射形成的．水中鱼的反射的光斜射到水面进入空气中时，会发生折射现象，折射光线远离法线，我们逆着折射光线就能看到水中的鱼的较浅的虚像；所以二者都是虚像，只是成像原理不同．5.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（）A．一定是放大的虚像B．不可能是放大的实像C．不可能是缩小的实像D．可能是放大的实像或缩小的实像【答案】D【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.6.如图所示有四幅图，能说明远视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙【答案】B【解析】远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜．7.两个完全相同的凸透镜L1、L2如图放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是（）A．过L2的二倍焦距点B．过L2的焦点C．平行于L2的主光轴D．过L2的二倍焦距以外的点【答案】A【解析】过主光轴上的一点A发出的光线，经过凸透镜折射后交于主光轴上一点B，并且A、B两点到光心的距离相等，可知：AO1和O1B为凸透镜的二倍焦距．因为两个透镜完全相同，且AO1=O1B=BO2，所以BO2也是凸透镜L2的二倍焦距，所以光线再经L2折射后仍过L2的二倍焦距点．8.某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如图所示，模型中的凸透镜相当于晶状体，烧瓶后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图表示的眼球模型和应采取的矫正措施分别是（）A．远视眼模型，用凸透镜矫正B．近视眼模型，用凹透镜矫正C．远视眼模型，用凹透镜矫正D．近视眼模型，用凸透镜矫正【答案】B【解析】由图可知：像成在视网膜的前方，所以该模型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚．故A、C、D 错误.9.隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片，可随眼球的运动而运动．目前使用的软质隐形眼镜由甲醛丙烯酸羟乙酯（HEMA）制成，中心厚度只有0.05mm．如图是某人观察物体时，物体在眼球内成像的示意图，则该人所患眼病及应佩带的这种隐形眼镜镜片边缘的厚度分别为（）A．近视眼，小于0.05mmB．远视眼，小于0.05mmC．近视眼，大于0.05mmD．远视眼，大于0.05mm【答案】C【解析】由图可知：像呈在视网膜的前方，所以该人患的是近视眼；近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴凹透镜，使光线发散，成像位置后移.凹透镜的特点是中间薄边缘厚，所以眼睛镜片的边缘厚度大于0.05mm.10.关于实像和虚像，下列说法正确的是（）A．实像能用光屏承接到，虚像不能B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的D．实像有放大的，也有缩小的，而虚像都是放大的【答案】A【解析】A、实像是由实际光线会聚而成的，所以实像能用光屏承接，而虚像是光线的反向延长线的交点，所以虚像不能用光屏接收到．故本选正确．B、我们能看到虚像和实像，一定有光线进入人的眼睛，不是幻觉．故本选项错误．C、光的直线传播可以产生实像，光的折射可以产生实像，也可以产生虚像．故本选项错误．D、实像有放大、等大、缩小，虚像有等大、缩小、放大的．故本选项错误．11.放映投影片时，要使银幕上出现放大的“F”字母，胶片正确的插法应该是（）A．B．C．D．【答案】D【解析】放映幻灯时，成的像是倒立且左右相反的，故字母F的像是D中的形状.12.投影仪是教学中常用的设备.下面关于投影仪的叙述中不正确的是（）A．平面镜的作用是改变光的传播方向B．屏幕表面粗糙，有利于光发生漫反射C．物体在屏幕上所成的像是一个放大的实像D．若使屏幕上清晰的像变大，只需使镜头靠近平面镜【答案】D【解析】A.投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用．故本选项说法正确；B.屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像．故本选项说法正确；C.投影仪成物体放大、倒立的实像，故本选项说法正确；D.若使屏幕上的像变大，应减小物距，所以应使镜头靠近投影片，故本选项说法不正确.13.显微镜可以观察微小的生物，是因为显微镜放大倍数较大，被观察的物体经过了（）A．一次放大作用B．二次放大作用C．三次放大作用D．四次放大作用【答案】B【解析】显微镜的物镜相当于幻灯机的镜头，物体经过物镜后成倒立、放大的实像，显微镜的目镜相当于一个放大镜，通过目镜成正立、放大的虚像，因此是经过了两次放大.14.如下图所示，焦距为10cm 的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为12cm ．若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（）A．光斑一直变大，亮度越来越暗B．光斑一直变小，亮度越来越暗C．光斑先变小后变大，亮度先变亮后变暗D．光斑一直变大，亮度越来越亮【答案】A【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.15.如图是远视眼成像的示意图，要使发光点S发出的光会聚在视网膜上成清晰的像S′，下面哪种方法能达到目的（）A．在眼睛前放一块合适的凸透镜B．在眼睛前放一块合适的凹透镜C．发光点的位置向右移D．发光点的位置向上移【答案】A【解析】由图可知，物体经过晶状体成像在视网膜的后面，应是远视眼. 远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜；或者根据凸透镜成像规律，将物体远离眼睛（物距增大），所成的像前移（像距减小），使所成的像接近与视网膜上，从而看清楚物体.所以选项A正确，B错误；发光点应当向左移，所以CD错误.16.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像【答案】D【解析】A、根据甲图可以知道f=40cm-30cm=10cm，故A错误；B、根据乙图u＞2f，此时光屏上是倒立、缩小的实像，应用应该是照相机，故B错误；C、虽然挡住了透镜上半部分，但光仍能通过下半部分会聚成完整的像，只是透过的光减少了，所成的像校原来暗一些，故C错误；D、戴上近视眼镜（凹透镜）对光有发散作用，所以像向后移，光屏向右移动正确．故D正确．17.如图，是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（）A．B．C．D．【答案】C【解析】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．18.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（）A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离【答案】C【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.19.如图所示的凸透镜，若把它用在书写投影仪上，则物体应放的位置为（）A．A点B．B点C．C点D．E点【答案】C【解析】投影仪投出的像是倒立放大的实像，所以物体应当放在1倍焦距与2倍焦距之间.20.下列情景中形成的像，属于实像的是（）A．湖面的倒影B．用放大镜看数字C．小孔成像D．“海市蜃楼”【答案】C【解析】A.亭台在湖面的倒影，是平面镜成像，成的是虚像，故本选项不符合题意；B.从放大镜中看到镜后正立、放大的数字，是因为光的折射现象，看到的虚像，故本选项不符合题意；C.小孔成的像，是由于光的直线传播而形成的太阳的实像，是实际光线汇聚成的，故本选项符合题意；D.海市蜃楼，因为光的折射现象，看到的是景物的虚像，故本选项不符合题意；第Ⅱ卷二、实验题(共2小题,每小题10分,共20分)21.在利用光具座“探究凸透镜成像规律”的实验中：（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，该凸透镜的焦距是______ cm．（2）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、______ 的实像；其中______ （填光学仪器名称）就是利用这一成像规律工作的．如将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向______ （选填“靠近”或“远离”）透镜的方向移动．（3）小明实验后对“凸透镜的焦距可能与哪些因素有关”产生了浓厚的兴趣．①小明回忆了物理课上曾经做过的光的______ 实验，猜想凸透镜的焦距可能与色光的颜色有关，其中______ 光（填“红”或“紫”）通过同一凸透镜的焦距大．②小明又根据人眼看远近处物体时眼球的厚度（中间比边缘厚的程度）不同，猜想凸透镜的焦距可能与凸透镜的厚度有关．于是他用同一束平行于主光轴的光分别经过材料相同但厚度不同的凸透镜A、B、C，并得到如图所示的光路图．根据此实验现象可知，对光线会聚能力最强的是透镜______ ．（选填A、B或C）．③小明猜想凸透镜的焦距还可能与制作凸透镜的材料有关，请你帮小明设计一个实验方案验证该猜想，在下面写出实验的简要做法及如何判断．简要做法：______如何判断：______ ．【答案】（1）11.0；（2）放大；幻灯机；靠近；（3）①色散；红；②C；③用太阳光聚焦法分别测量三只外观相同，分别由玻璃、水晶、塑料制成的凸透镜的焦距，进行比较；三种材料制成的老花镜的焦距不相同，说明凸透镜的焦距与制作凸透镜的材料有关．【解析】（1）平行于主光轴的光线经过凸透镜后会聚于一点，这一点就是焦点．焦点到光心的距离是焦距，根据图示中光屏在刻度尺上的位置，可以读出该凸透镜的焦距是11.0cm．（2）把烛焰放在距凸透镜16cm处时，此时2f＞u＞f，根据凸透镜成像规律可知，成倒立放大的实像，幻灯机或投影仪就是利用此原理制成的．蜡烛向远离透镜的方向移动，物距增大，则应减小像距，使光屏靠近凸透镜；（3）①根据光的色散实验现象可以得出，红光被偏折的程度小，紫光被偏折的程度大，当红光和紫光分别平行射向相同的凸透镜时，红光的会聚点，也就是红光的焦点距离透镜远，而紫光的焦点离透镜近，所以红光的焦距大．②凸透镜对光线有会聚作用，当凸透镜越厚时，折光能力越强，焦距也就相对越短，C是最厚的，所以C对光线会聚能力最强．③用太阳光聚焦法分别测量三只外观相同，分别由玻璃、水晶、塑料制成的凸透镜的焦距，进行比较．三种材料制成的老花镜的焦距不相同，说明凸透镜的焦距与制作凸透镜的材料有关．22.小华在“探究凸透镜成像规律的实验”中发现像高与像距、物距之间有一定的关系，为了进一步探究，他将5cm长的发光体放在一个竖直支架上作为光源进行实验．（1）实验开始前，首先在光具座上依次安装发光体、凸透镜和光屏并进行调节，使它们的中心在______ ．（2）下表是小华同学实验时记录的几组数据：根据表中数据，完成下列问题：①凸透镜的焦距为______ cm．②从表中的数据可以看出，当像距小于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）；当像距大于物距时，像高与物高的比值______ 1（选填“大于”或“小于”）．③小华通过进一步分析实验数据又得出了像高与物高的比值和像距与物距之间的具体关系．他的结论是______ ．【答案】（1）同一高度；（2）①10；②小于；大于；③像高与物高的比值和像距与物距的比值相等．【解析】（1）为了能使像成在光屏的中心，必须调节发光体、凸透镜、光屏的位置，使它们的中心位置大致在同一高度．（2）①由表中第3此实验的数据，物距等于像距，物像等大，可知，此时u=2f=20cm．则f=10cm．即该凸透镜的焦距为10cm．②因1、2次实验中像距小于物距，则＜1，＜1，所以当像距小于物距时，像高与物高的比值小于1；同理当像距大于物距时，=2＞1，=5＞1，所以，当像距大于物距时，像高与物高的比值都大于1．③第1次实验中像高与物高的比值：，像距与物距的比值：，2次实验中像高与物高的比值：，像距与物距的比值：，3次实验中像高与物高的比值为1；像距与物距的比值也是1，4次实验中像高与物高的比值：，像距与物距的比值也是2，5次实验中像高与物高的比值为5：像距与物距的比值也是5，则由此可得出结论：像高与物高的比值和像距与物距的比值相等．三、简答题(共1小题,每小题10分,共10分)23.为什么雨过天晴后花农们要及时将塑料棚上的积水放掉？【答案】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．【解析】下雨后，在塑料棚上的积水就像一个一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到蔬菜上，被照蔬菜可能会被烤死，所以雨过天晴后，要将塑料棚上的积水放掉．四、计算题(共1小题,每小题10分,共10分)24.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．【答案】解：由图可知，△ABO∽△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。

透镜及其应用1．3D电影具有三维立体视觉效果，拍摄时，将两个摄像头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用双眼看到物体的效果一样。

关于3D电影，下列说法不正确的是( )A．光在银幕上发生的是漫反射B．画面在人眼视网膜上所成的像是倒立、缩小的实像C．拍摄时，两镜头中心间的距离约为7 cmD．放映时，胶片到放映机镜头的距离大于2倍的镜头焦距2．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是( )A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板3. 如图甲所示，是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是图乙中( )4. 如图所示，小华用照相机对着平面镜中的“她”拍照。

当小华逐渐远离平面镜时，下列说法正确的是( )A．平面镜中成实像，像大小不变B．平面镜中成虚像，像逐渐变小C．照相机中成实像，像逐渐变小D．照相机中成虚像，像逐渐变小5. 小希对下列光学成像实例进行了分析，判断正确的是( )实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像。

A．反射成像的有②③⑤B．折射成像的有①③⑤C．属于实像的是①④⑤D．属于虚像的是②③④6. 如图所示，小红同学在做“探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像。

下列说法正确的是( )A．所成的像是虚像B．所成的像是倒立、缩小的C．投影仪就是利用这一成像原理制成的D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜7. 如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )A．放大镜B．电影放映机C．照相机D．投影仪8. 小明在做探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32 cm处，在透镜另一侧距离透镜18 cm处的光屏上得到烛焰清晰的像，则( )A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9 cm＜f＜18 cmD．该透镜的焦距f一定满足18 cm＜f＜32 cm9. 如图所示，是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A′会沿________移动。
