__________________________________________________第三章 基本形体—— 三视图的投影班级 学号 姓名 3-1、画三棱柱的投影图。
3-2、画出六棱柱的投影图。
3-3、画出右下图的投影图。
3-4、画出半圆拱的三面投影。
__________________________________________________3-5、画出圆台的三面投影。
3-6、画半圆拱的三面投影。
44第三章 基本形体—— 补绘基本形体的第三投影 班级 学号 姓名 3-7、补绘基本形体的第三投影__________________________________________________45第三章基本形体——补绘基本形体的第三投影班级学号姓名____________________________________________________________________________________________________46 第三章平面立体表面上的点班级学号姓名____________________________________________________________________________________________________47 第三章平面立体表面上的点班级学号姓名____________________________________________________________________________________________________48 第三章平面体的截交线班级学号姓名______________________________________________________________________________________________________________________________________________________ 49第三章平面体的截交线班级学号姓名__________________________________________________50 第三章平面体的截交线班级学号姓名__________________________________________________51 第三章平面体的截交线班级学号姓名____________________________________________________________________________________________________第三章平面体与平面体相交班级学号姓名__________________________________________________54 第三章平面体与平面体相交班级学号姓名__________________________________________________55 第三章平面体与平面体相交班级学号姓名__________________________________________________56 第三章曲面体上的点和直线班级学号姓名__________________________________________________57 第三章曲面体上的点和直线班级学号姓名____________________________________________________________________________________________________58 第三章曲面体截交线班级学号姓名____________________________________________________________________________________________________59 第三章曲面体截交线班级学号姓名____________________________________________________________________________________________________60 第三章曲面体截交线班级学号姓名____________________________________________________________________________________________________61 第三章曲面体截交线班级学号姓名____________________________________________________________________________________________________62 第三章曲面体与平面体、曲面体相交班级学号姓名____________________________________________________________________________________________________63 第三章曲面体与平面体、曲面体相交班级学号姓名____________________________________________________________________________________________________64 第三章曲面体与平面体、曲面体相交班级学号姓名____________________________________________________________________________________________________65 第三章曲面体与平面体、曲面体相交班级学号姓名__________________________________________________66第三章曲面体与平面体、曲面体相交（应分两页）班级学号姓名__________________________________________________3-75、用辅助平面法求正立面图上的相贯线。

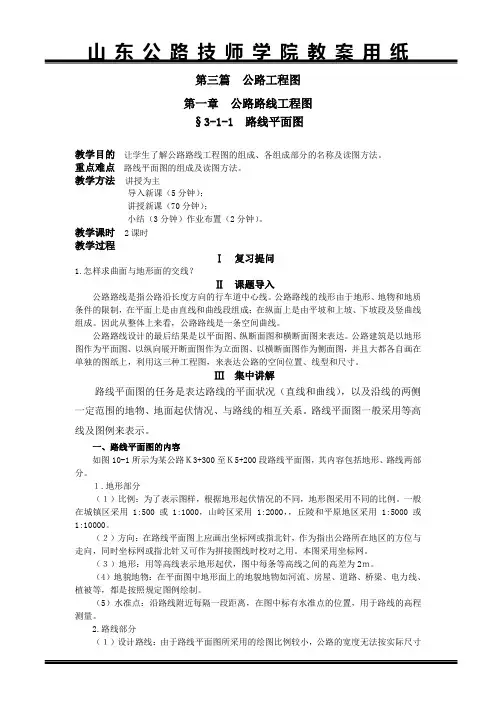

第三篇公路工程图第一章公路路线工程图§3-1-1 路线平面图教学目的让学生了解公路路线工程图的组成、各组成部分的名称及读图方法。
重点难点路线平面图的组成及读图方法。
教学方法讲授为主导入新课（5分钟）；讲授新课（70分钟）；小结（3分钟）作业布置（2分钟）。
教学课时2课时教学过程Ⅰ复习提问1.怎样求曲面与地形面的交线？Ⅱ课题导入公路路线是指公路沿长度方向的行车道中心线。
公路路线的线形由于地形、地物和地质条件的限制，在平面上是由直线和曲线段组成；在纵面上是由平坡和上坡、下坡段及竖曲线组成。
因此从整体上来看，公路路线是一条空间曲线。
公路路线设计的最后结果是以平面图、纵断面图和横断面图来表达。
公路建筑是以地形图作为平面图、以纵向展开断面图作为立面图、以横断面图作为侧面图，并且大都各自画在单独的图纸上，利用这三种工程图，来表达公路的空间位置、线型和尺寸。
Ⅲ集中讲解路线平面图的任务是表达路线的平面状况（直线和曲线），以及沿线的两侧一定范围的地物、地面起伏情况、与路线的相互关系。
路线平面图一般采用等高线及图例来表示。
一、路线平面图的内容如图10-1所示为某公路Ｋ3+300至Ｋ5+200段路线平面图，其内容包括地形、路线两部分。
１.地形部分（１）比例：为了表示图样，根据地形起伏情况的不同，地形图采用不同的比例。
一般在城镇区采用1:500或1:1000，山岭区采用1:2000，，丘陵和平原地区采用1:5000或1:10000。
（２）方向：在路线平面图上应画出坐标网或指北针，作为指出公路所在地区的方位与走向，同时坐标网或指北针又可作为拼接图线时校对之用。
本图采用坐标网。
（３）地形：用等高线表示地形起伏，图中每条等高线之间的高差为2ｍ。
（4）地貌地物：在平面图中地形面上的地貌地物如河流、房屋、道路、桥梁、电力线、植被等，都是按照规定图例绘制。
（5）水准点：沿路线附近每隔一段距离，在图中标有水准点的位置，用于路线的高程测量。

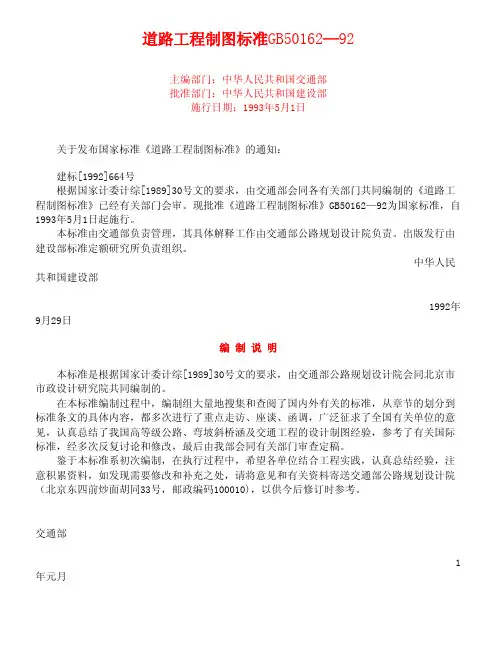

道路工程制图标准GB50162—92主编部门：中华人民共和国交通部批准部门：中华人民共和国建设部施行日期：1993年5月1日关于发布国家标准《道路工程制图标准》的通知：建标[1992]664号根据国家计委计综[1989]30号文的要求，由交通部会同各有关部门共同编制的《道路工程制图标准》已经有关部门会审。
现批准《道路工程制图标准》GB50162—92为国家标准，自1993年5月1日起施行。
本标准由交通部负责管理，其具体解释工作由交通部公路规划设计院负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年9月29日编制说明本标准是根据国家计委计综[1989]30号文的要求，由交通部公路规划设计院会同北京市市政设计研究院共同编制的。
在本标准编制过程中，编制组大量地搜集和查阅了国内外有关的标准，从章节的划分到标准条文的具体内容，都多次进行了重点走访、座谈、函调，广泛征求了全国有关单位的意见，认真总结了我国高等级公路、弯坡斜桥涵及交通工程的设计制图经验，参考了有关国际标准，经多次反复讨论和修改，最后由我部会同有关部门审查定稿。
鉴于本标准系初次编制，在执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄送交通部公路规划设计院（北京东四前炒面胡同33号，邮政编码100010)，以供今后修订时参考。
交通部1992年元月第一章总则第1.0.1条为了统一我国道路工程的制图方法，保证图面质量，提高工作效率，便于技术交流，制订本标准。
第1.0.2条本标准适用于公路、城市道路、林区道路、厂矿道路工程的设计、标准设计和竣工的制图。
第1.0.3条道路工程制图，除应遵守本标准外，尚应符合国家有关现行标准的规定。
第一节图幅及图框第2.1.1条图幅及图框尺寸应符合表2.1.1的规定(图2.1.1)。
图帽及图框尺寸(mm) 表2.1.1第2.1.2条需要缩微后存档或复制的图纸，图框四边均应具有位于图幅长边、短边中点的对中标志(图2.1.1)，并应在下图框线的外侧,绘制一段长100mm标尺，其分格为10mm。
