海湾火灾报警系统主要设备的技术特点及参数

  • 格式：doc
  • 大小：1.13 MB
  • 文档页数：76

海湾火灾报警系统主要设备的技术特点及参数目录（一）火灾报警控制器 (1)●JB-QT-GST9000型火灾报警控制器（联动型） (1)●JB-QG-GST9000型火灾报警控制器（联动型） (3)●JB-QT-GST5000型火灾报警控制器（联动型） (5)●JB-QG-GST5000型火灾报警控制器（联动型） (7)●JB-QB-GST500型火灾报警控制器（联动型） (9)●JB-QG-GST200型火灾报警控制器（联动型） (11)●JB-QB-GST200型火灾报警控制器（联动型） (13)（二）火灾探测器 (15)●JTY-GD-G3型点型光电感烟火灾探测器 (15)●JTW-ZCD-G3N型点型差定温火灾探测器 (17)●JTY-GF-GST104型点型光电感烟火灾探测器 (18)●JTWB-ZCD-G1（A）型点型差定温火灾探测器 (19)●JTY-HM-GST102型线型光束感烟火灾探测器 (19)●JTG-ZW-G1型点型紫外火焰探测器 (21)●JTF-GOM-GST601型点型复合式感烟感温火灾探测器 (22)（三）报警按钮 (23)●J-SAP-8401型手动火灾报警按钮 (23)●J-SAP-8402型手动火灾报警按钮 (24)●LD-8403型消火栓按钮 (25)●GST-LD-8404型智能编码消火栓报警按钮 (26)（四）防爆系统产品 (27)●JTY-GF-GST104（Ex）本安型光电感烟探测器 (27)●JTWB-ZCD-G1（A）（Ex）本安型电子差定温感温探测器 (28)●JTFB-GOF-GST601（Ex）本安型烟温复合探测器 (29)●J-SAB-G1（Ex）型手动火灾报警按钮 (30)●LDB-8403（Ex）本安型消火栓报警按钮 (31)●GST-HX-F8501 （Ex）本安型火灾声警报器 (32)●GST-HX-F8502（Ex）本安型火灾声光警报器 (33)●GST-HX-F8502（Ex）本安型火灾声光警报器 (33)●JTG-ZM-GST9614点型紫外火焰探测器 (34)●JTG-ZM-GST9714点型紫外火焰探测器 (35)●GST-LD-8300型单输入模块 (36)●GST-LD-8301型单输入/单输出模块 (37)●GST-LD-8302型切换模块 (38)●GST-LD-8302A型双动作切换模块 (39)●GST-LD-8303型双输入/双输出模块 (40)●GST-LD-8304型编码消防电话模块 (41)●GST-LD-8305编码消防广播切换模块 (42)●GST-LD-8319型编码中继器 (44)●GST-LD-8320型有源终端 (45)（六）火灾显示盘 (46)●ZF-101型火灾显示盘 (46)●ZF-500型火灾显示盘 (47)●ZF-GST8903型火灾显示盘 (48)（七）电源 (49)●GST-DY-100型电源箱 (49)●GST-DY-200型智能电源箱 (50)●GST-LD-D02型智能电源盘 (51)●GST-LD-D06型智能电源盘 (52)（八）消防广播系统 (53)●总线制火灾应急广播系统 (53)●多线制火灾应急广播系统 (54)（九）消防电话系统 (55)●总线制消防电话系统 (55)●多线制消防电话系统 (56)（十）气体灭火控制 (57)●LD-QKP06型气体灭火控制盘 (57)●气体灭火控制卡 (59)●GST-LD-8317A型气体喷洒指示灯 (60)●GST-LD-8318A型紧急启动/停动按钮 (61)（十一）多线制联动控制设备 (62)●LD-KZ014型多线制联动控制盘 (62)●KZK-100型多线制控制卡 (63)●LD-KZC-100型多线制CPU控制卡（盘） (64)●GST-LD-8302C型切换模块 (65)（十二）其它设备 (66)●GST-HX-M8501型火灾声警报器 (66)●GST-HX-M8502型火灾声光警报器 (67)●HX-100B火灾声光警报器 (68)●BMQ-1B电子编码器 (69)●GST-CRT彩色监控系统 (70)●GST-JL警铃 (72)设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品，技术成熟，其性能特点如下：（一）火灾报警控制器● JB-QT-GST9000型火灾报警控制器（联动型）设计采用JB-QT-GST9000型火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用10英寸彩色液晶显示屏，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

控制器采用模块化设计，具有高度智能化的特点，与智能探测器一起可组成分布智能式火灾报警系统，系统工作可靠性高，极大地降低了误报。

系统内部采用并行总线数据传输，主控板与各回路板之间信息传输采用查询的工作方式，不会因为多回路而影响整机的巡检速度，信息传输快速、准确。

全总线控制系统布线灵活，既可以采用报警点与联动点共回路布线方式，布线简单；也可以采用采用报警点与联动点分回路布线方式，系统工作可靠性高。

控制器具有极强的现场编程能力，各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定。

控制器可完成自动及手动控制外接消防被控设备，其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式，系统内的任一地址编码点既可由各种编码探测器占用，也可由各类编码模块占用，设计灵活方便。

联动控制设备采用专用24V直流电源供电，使联动设备故障不会影响到主机的正常工作。

主要技术指标如下：液晶屏规格：10英寸彩色液晶屏，640×480图形点阵◎控制器容量：a.最多可带58个242地址编码点回路，最大容量为14000个地址编码点b.可外接128台火灾显示盘；联网时最多可接32台其它类型控制器c.多线制控制点及直接手动操作总线制控制点可按要求配置◎线制：a.控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线。

b.与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V电源供电总线。

c.与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m。

◎使用环境：温度：0℃～＋40℃相对湿度≤95％，不结露◎电源：主电为交流220V+10%-15%；控制器备电为DC24V/24Ah密封铅电池；联动备电为DC24V/24Ah密封铅电池。

◎控制器监控功耗＜150W；控制器最大功耗＜250W。

◎外形尺寸：1045mm×933mm×1350mm◎具备RS-232和RS-485接口● JB-QG-GST9000型火灾报警控制器（联动型）设计采用JB-QG-GST9000型火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用10英寸彩色液晶显示屏，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

控制器采用模块化设计，具有高度智能化的特点，与智能探测器一起可组成分布智能式火灾报警系统，系统工作可靠性高，极大地降低了误报。

系统内部采用并行总线数据传输，主控板与各回路板之间信息传输采用查询的工作方式，不会因为多回路而影响整机的巡检速度，信息传输快速、准确。

全总线控制系统布线灵活，既可以采用报警点与联动点共回路布线方式，布线简单；也可以采用采用报警点与联动点分回路布线方式，系统工作可靠性高。

控制器具有极强的现场编程能力，各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定。

控制器可完成自动及手动控制外接消防被控设备，其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式，系统内的任一地址编码点既可由各种编码探测器占用，也可由各类编码模块占用，设计灵活方便。

联动控制设备采用专用24V直流电源供电，使联动设备故障不会影响到主机的正常工作。

主要技术指标如下：液晶屏规格：10英寸彩色液晶屏，640×480图形点阵◎控制器容量：a.最多可带58个 242地址编码点回路，最大容量为14000个地址编码点b.可外接128台火灾显示盘；联网时最多可接32台其它类型控制器c.多线制控制点及直接手动操作总线制控制点可按要求配置◎线制：a.控制器与探测器间采用无极性信号二总线连接，与各类控制模块间除无极性二总线外，还需外加二根DC24V电源总线。

b.与其它类型的控制器采用有极性二总线连接，对于火灾报警显示盘，需外加两根DC24V电源供电总线。

c.与彩色CRT系统采用四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m。

◎使用环境：温度： 0℃～＋40℃相对湿度≤95％，不结露◎电源：主电为交流220V+10%-15%；控制器备电为DC24V/24Ah密封铅电池；联动备电为DC24V/24Ah密封铅电池。

◎控制器监控功耗＜150W；控制器最大功耗＜250W。

◎外形尺寸：580mm×520mm×1540（或1716）mm◎具备RS-232和RS-485接口● JB-QT-GST5000型火灾报警控制器（联动型）设计采用JB-QT-GST5000型火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用大屏幕汉字液晶显示器，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

控制器采用模块化设计，具有高度智能化的特点，与智能探测器一起可组成分布智能式火灾报警系统，系统工作可靠性高，极大地降低了误报。

系统内部采用并行总线数据传输，主控板与各回路板之间信息传输采用查询的工作方式，不会因为多回路而影响整机的巡检速度，信息传输快速、准确。

全总线控制系统布线灵活，既可以采用报警点与联动点共回路布线方式，布线简单；也可以采用采用报警点与联动点分回路布线方式，系统工作可靠性高。

控制器具有极强的现场编程能力，各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定。

合集下载

海湾JTY-GF-GST103B独立式感烟火灾探测报警器使用说明书

海湾JTY-GF-GST103B独立式感烟火灾探测报警器使用说明书

海湾JTY-GF-GST103/B独立式感烟火灾探测报警器使用说明书1.1JTY-GF-GST103/B型独立式感烟火灾探测报警器特点JTY-GF-GST103/B型独立式感烟火灾探测报警器是一种感烟型火灾探测报警器，能够探测火灾时产生的烟雾，及时发出报警。

可广泛用于网吧、歌舞厅、咖啡厅、休闲厅、住宅等场所进行火灾安全监测。

本探测器主要具有以下特点：（1）采用先进的半导体元器件及优良的生产工艺，工作稳定、安装简单、无需调试；（2）采用独特的光学迷宫设计，可探测多种物质燃烧产生的烟雾，对黑烟有较高的灵敏度；（3）内置蜂鸣器，报警后发出强烈的声响；（4）采用9V叠层电池供电，耗电极微，正常情况下可工作一年。

主要技术指标（1）电源：H6F22DC9V电池（2）指示灯：红色，正常工作时约每50秒闪烁一次（3）报警声响＞80dB（4）保护面积：60m2～100m2具体参数应以《火灾自动报警系统设计规范》（GB50116）为准（5）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（6）外壳防护等级：IP30（7）外形尺寸：直径140mm，高53.5mm(带底座)；直径137mm，高46mm（不带底座）结构特征、安装与布线探测器外形示意图如图1-39：指示灯及测试按钮图1-39安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-40：接预埋盒进线孔图1-40安装方法：探测器安装方式示意图如图1-41：预埋盒布线管底座探测器图1-41用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。

探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。

按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。

火灾报警系统主要设备技术特点及参数

火灾报警系统主要设备技术特点及参数

火灾报警系统主要设备技术特点及参数1. 火灾报警控制器火灾报警控制器是火灾报警系统的核心设备，负责对火灾进行监测、报警和控制。

其主要技术特点和参数包括：•防护等级：火灾报警控制器通常采用防护等级IP30或IP65，具有较高的防尘和防水性能，能够在恶劣环境下可靠运行。

•通信方式：火灾报警控制器支持有线或无线通信方式，能够与火灾报警探测器、报警设备等进行快速、可靠的通信。

•报警信号处理：火灾报警控制器具有智能的报警信号处理能力，能够自动识别火灾报警信号，并及时触发相应的报警和控制动作。

•网络监控：火灾报警控制器支持远程网络监控功能，可以与监控中心或手机APP实现实时的火灾报警状态监测和控制。

•扩展性：火灾报警控制器支持模块化设计，可以根据需要进行灵活的扩展和升级，满足不同规模和需求的火灾报警系统。

2. 火灾报警探测器火灾报警探测器是火灾报警系统中用于监测火灾的主要设备，其主要技术特点和参数包括：•探测方式：火灾报警探测器可以采用光电感应、热传感、气体感应等不同的探测方式，能够检测到不同类型的火灾。

•探测灵敏度：火灾报警探测器具有高灵敏度，能够快速、准确地检测到火灾的起火点和烟雾、温度、气体等异常变化。

•自检功能：火灾报警探测器具有自动自检功能，能够定期检测自身的工作状态和故障情况，并自动报警或显示故障信息。

•防虚警：火灾报警探测器具有较强的防虚警能力，能够通过多种技术手段过滤掉非火灾相关的干扰信号，减少虚警率。

•安装方式：火灾报警探测器支持吊顶安装、壁挂安装、埋入安装等多种安装方式，方便灵活。

3. 火灾报警设备火灾报警设备是火灾报警系统中与报警控制器配合使用的设备，用于警示和报警。

其主要技术特点和参数包括：•声光警报器：火灾报警设备中的声光警报器具有高亮度和大声音的特点，可以迅速吸引人们的注意力，提醒人员采取逃生和灭火措施。

•手动报警器：火灾报警设备中的手动报警器可以由人工触发，用于紧急报警，方便人员在发现火灾时及时报警。

海湾消防报警主机说明书

海湾消防报警主机说明书

图3-2
3.2.2
主机分为显示部分、控制部分两个单元，两者之间通过导线相连。
1．主机显示部分及控制部分结构如图3-3所示：
图3-3
上图接线说明：
开关板5V：两根，控制器开关板工作电源线。
打印机5V：两根，打印机工作电源线。
液晶背光：两根，驱动液晶背光照明电源线。注意：此线为高压！
液晶数据线：14根信号线。

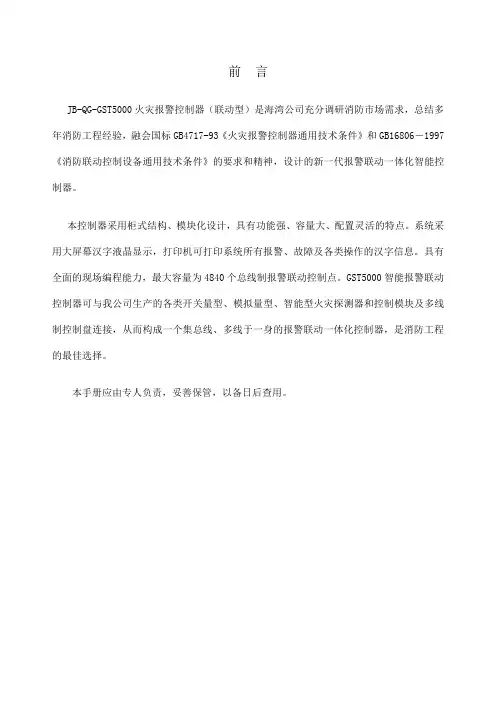

本手册应由专人负责，妥善保管，以备日后查用。
