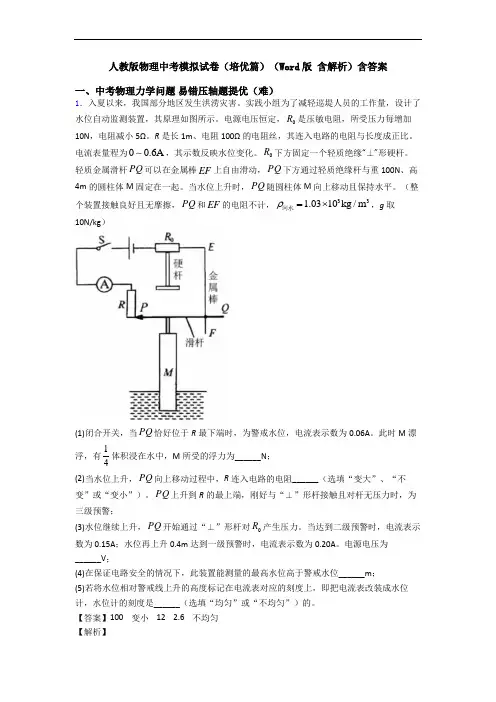

人教版物理中考模拟试卷（培优篇）（Word 版 含解析）含答案一、中考物理力学问题 易错压轴题提优（难）1．入夏以来，我国部分地区发生洪涝灾害。

实践小组为了减轻巡堤人员的工作量，设计了水位自动监测装置，其原理如图所示。

电源电压恒定，0R 是压敏电阻，所受压力每增加10N ，电阻减小5Ω。

R 是长1m 、电阻100Ω的电阻丝，其连入电路的电阻与长度成正比。

电流表量程为00.6A ，其示数反映水位变化。

0R 下方固定一个轻质绝缘“⊥”形硬杆。

轻质金属滑杆PQ 可以在金属棒EF 上自由滑动，PQ 下方通过轻质绝缘杆与重100N 、高4m 的圆柱体M 固定在一起。

当水位上升时，PQ 随圆柱体M 向上移动且保持水平。

（整个装置接触良好且无摩擦，PQ 和EF 的电阻不计，331.0310kg /m ρ=⨯河水，g 取10N/kg ）(1)闭合开关，当PQ 恰好位于R 最下端时，为警戒水位，电流表示数为0.06A 。

此时M 漂浮，有14体积浸在水中，M 所受的浮力为______N ； (2)当水位上升，PQ 向上移动过程中，R 连入电路的电阻______（选填“变大”、“不变”或“变小”）。

PQ 上升到R 的最上端，刚好与“⊥”形杆接触且对杆无压力时，为三级预警；(3)水位继续上升，PQ 开始通过“⊥”形杆对0R 产生压力。

当达到二级预警时，电流表示数为0.15A ；水位再上升0.4m 达到一级预警时，电流表示数为0.20A 。

电源电压为______V ；(4)在保证电路安全的情况下，此装置能测量的最高水位高于警戒水位______m ；(5)若将水位相对警戒线上升的高度标记在电流表对应的刻度上，即把电流表改装成水位计，水位计的刻度是______（选填“均匀”或“不均匀”）的。

【答案】100 变小 12 2.6 不均匀【解析】【分析】【详解】(1)[1]物体M 漂浮时，其受到的浮力和重力为一对平衡力，大小相等M 100N F G ==浮(2)[2]PQ 向上移动过程中，R 连入电路中的长路变短，故其接入电路中的电阻变小。

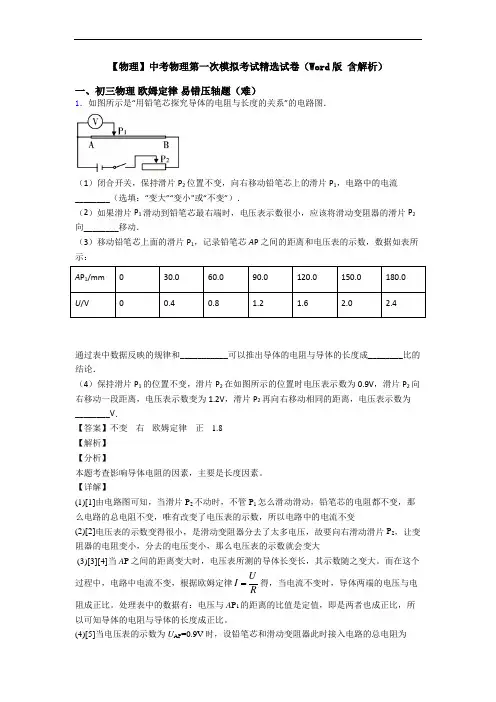

【物理】中考物理第一次模拟考试精选试卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。

【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。

而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。

处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．3．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V，R x的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。

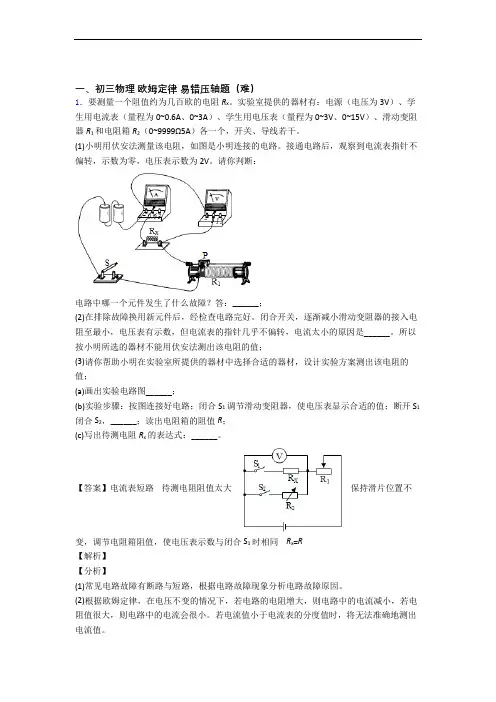

一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。

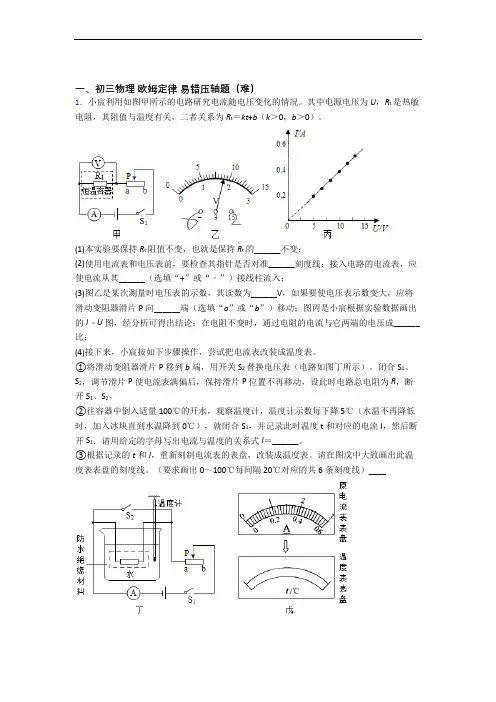

一、初三物理欧姆定律易错压轴题（难）1．小宸利用如图甲所示的电路研究电流随电压变化的情况。

其中电源电压为U，R t是热敏电阻，其阻值与温度有关，二者关系为R t＝kt+b（k＞0，b＞0）。

(1)本实验要保持R t阻值不变，也就是保持R t的______不变；(2)使用电流表和电压表前，要检查其指针是否对准______刻度线；接入电路的电流表，应使电流从其______（选填“+”或“﹣”）接线柱流入；(3)图乙是某次测量时电压表的示数，其读数为______V，如果要使电压表示数变大，应将滑动变阻器滑片P向______端（选填“a”或“b”）移动；图丙是小宸根据实验数据画出的I﹣U图，经分析可得出结论：在电阻不变时，通过电阻的电流与它两端的电压成______比；(4)接下来，小宸按如下步骤操作，尝试把电流表改装成温度表。

①将滑动变阻器滑片P移到b端，用开关S2替换电压表（电路如图丁所示）。

闭合S1、S2，调节滑片P使电流表满偏后，保持滑片P位置不再移动，设此时电路总电阻为R，断开S1、S2。

②往容器中倒入适量100℃的开水，观察温度计，温度计示数每下降5℃（水温不再降低时，加入冰块直到水温降到0℃），就闭合S1，并记录此时温度t和对应的电流I，然后断开S1．请用给定的字母写出电流与温度的关系式I＝______。

③根据记录的t和I，重新刻制电流表的表盘，改装成温度表。

请在图戊中大致画出此温度表表盘的刻度线。

（要求画出0～100℃每间隔20℃对应的共6条刻度线）____【答案】温度 0 + 9.0 a 正UR kt b++【解析】 【分析】 【详解】 (1)[1]根据R t =kt +b可知，热敏电阻的阻值随温度的升高而增大，故要保持R t 阻值不变，也就是保持R t 的温度不变。

(2)[2][3]使用电流表和电压表前，要检查其指针是否对准0刻度线；接入电路的电流表，应使电流从其“+”接线柱流入，“-”接线柱流出。

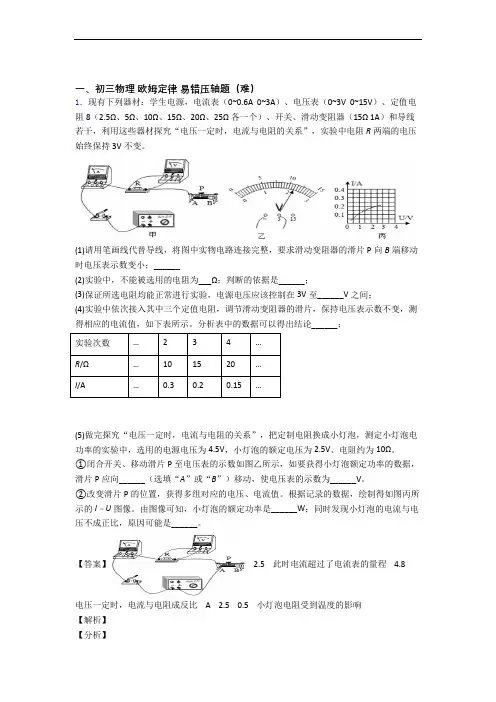

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

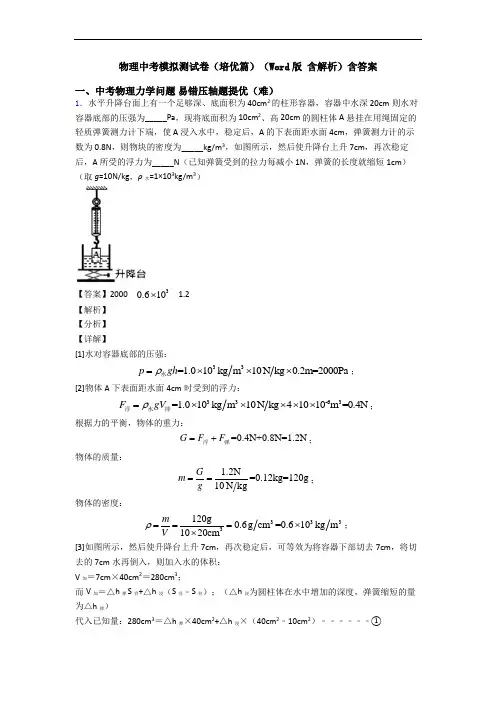

物理中考模拟测试卷（培优篇）（Word 版 含解析）含答案一、中考物理力学问题 易错压轴题提优（难）1．水平升降台面上有一个足够深、底面积为 40cm 2的柱形容器，容器中水深 20cm 则水对容器底部的压强为_____Pa ，现将底面积为 10cm 2、高 20cm 的圆柱体 A 悬挂在用绳固定的轻质弹簧测力计下端，使 A 浸入水中，稳定后，A 的下表面距水面 4cm ，弹簧测力计的示数为0.8N ，则物块的密度为_____kg/m 3，如图所示，然后使升降台上升 7cm ，再次稳定后，A 所受的浮力为_____N （已知弹簧受到的拉力每减小1N ，弹簧的长度就缩短1cm ）（取 g =10N/kg ，ρ水=1×103kg/m 3）【答案】2000 30.610⨯ 1.2【解析】【分析】【详解】[1]水对容器底部的压强：33=1.010kg m 10N kg 0.2m=2000Pa p gh ρ=⨯⨯⨯水；[2]物体A 下表面距水面4cm 时受到的浮力：33-63=1.010kg m 10N kg 41010m =0.4N F gV ρ=⨯⨯⨯⨯⨯浮水排；根据力的平衡，物体的重力：=0.4N+0.8N=1.2N G F F =+浮弹；物体的质量：1.2N =0.12kg=120g 10N kgG m g ==； 物体的密度： 3333120g 0.6g cm =0.610kg m 1020cmm V ρ===⨯⨯； [3]如图所示，然后使升降台上升7cm ，再次稳定后，可等效为将容器下部切去7cm ，将切去的7cm 水再倒入，则加入水的体积：V 加＝7cm ×40cm 2＝280cm 3；而V 加＝△h 弹S 容+△h 浸（S 容﹣S 柱）；（△h 浸为圆柱体在水中增加的深度，弹簧缩短的量为△h 弹）代入已知量：280cm 3＝△h 弹×40cm 2+△h 浸×（40cm 2﹣10cm 2）﹣﹣﹣﹣﹣﹣①因浮力的变化量等于弹簧弹力的变化量，△F浮＝△F弹，即ρ水g△h浸S物＝k△h弹代入已知量：1.0×103kg/m3×10N/kg×△h浸×10×10﹣4 m2＝100×△h弹△h浸＝10△h弹﹣﹣﹣﹣﹣②由①②得：△h弹≈0.82cm，已知弹簧受到的拉力每减小1N，弹簧的长度就缩短1cm，故增加的浮力为0.82N，原来弹簧测力计的示数为0.8N，弹簧伸长0.8cm；因0.82cm＞0.8cm；故物体漂浮，故F′浮＝G＝1.2N。

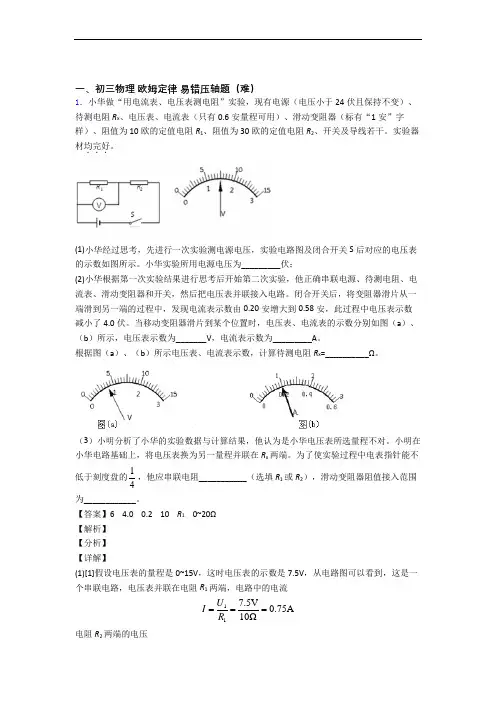

一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

人教版物理中考模拟试卷（培优篇）（Word版含解析）含答案一、中考物理力学问题易错压轴题提优（难）1．阅读短文，回答问题电动自行车因为具有轻便、快捷和环保箸优点备受大家喜爱。

这些电动自疔车是以蓄电池作为能量来，为了能使蓄电池的使用寿命更为长久，作了放电余留2即停止电能输出的电路设计。

电动机为核心部件，通过控制器调节电流大小来改变速度的交通工具，近日相关部门出台文件要求骑行电动自行车要佩戴头盔，提醒大家要遵守交通规则，做到文明出行，安全骑行。

下表是某型号电动自行车的一些参数：整车质量40kg最高车速10m/s效率75%容量0.5kW•h(1)电动自行车的车座扁而平，这是为了_________，骑行过程中刹车时，则是通过_________的方法增大摩擦的；(2)电动自行车中改变车速的控制器类似于实验室中_________（填物理实验器材名称），它和电动机应该_________联在一起使用；(3)电动自行车的核心部件电动机的工作原理是____________；(4)电动自行车的电能消耗后需要在集中停放点进行充电，充电时是将_________能转换为_________能；充电后最多能输出的机械能为_________J；(5)小明骑着该电动自行车，最大规定速度在水平路而匀速行驶时，且该电动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图乙所示，则该过程中电动自行车克服摩擦力做功的功率为225W，则小明的质量是_________kg。

（g取10N/kg）【答案】增大受力面积，减小压强增大压力滑动变阻器串磁场对电流的作用（通电线圈在磁场中受力转动或通电导体在磁场中受力运动）电化学 1.35×106 50 【解析】【分析】【详解】(1)[1]电动自行车的车座扁而平，人对车座的压力一定，由压强公式FpS可知，受力面积越大，压强越小，所以车座扁而平是增大受力面积，减小压强。

[2]骑行过程中刹车时，是在接触面粗糙程度一定时，通过增大压力来增大摩擦的。

一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

物理中考模拟测试卷（培优篇）（Word版含解析）含答案一、中考物理力学问题易错压轴题提优（难）1．小明同学发现生活中的桌椅板凳是各式各样的，他对此进行了思考和探究。

(1)他发现坐在有椅垫的椅子上更舒服一些，人落座时，通过增大_______的方法减小了_______。

(2)如图甲是常见的有靠背的四脚座椅，所负载的重量通过四个脚落在地上，只要不超过椅子的容许荷载，就不会对椅子产生破坏。

那么，椅子的荷载能力与哪些因素有关呢？小明认为与制作椅子的材料和四个脚落地围成的面积大小有关。

你认为椅子的荷载能力还可能与_______有关（填写一种合理猜想即可）。

(3)为了探究椅子的容许荷载与其四个脚落地围成的面积大小的关系，小明和同学在课外进行了模拟实验。

他们按照如图乙所示的设计模型，裁剪硬纸板并用图钉钉成椅子的形状，不断改变四个脚的落地位置，然后在硬纸板椅子上放置物理课本检测其荷载能力，记录实验数据如下：四脚围成的面积/m20.10.1440.2250.3240.4椅子的荷载能力/本371062分析表中数据可得：在其他条件相同时，椅子的容许荷载随椅子的四个脚落地围成的面积的增大而_______。

(4)如果要增大椅子的容许荷载，你打算_______。

(5)如图丙是一种装有滚轮的椅子，能够减小移动时的_______，方便移动。

而且所用的支架、坐垫和靠背等材料具有更好的_______（填写一种材料的物理属性即可）。

(6)通过以上活动，结合实际，说说你对改进座椅的一条设想是_______。

【答案】受力面积压强四脚的横截面积（答案合理即可）先增大后减小增大四脚的横截面积（答案合理即可）摩擦力弹性选用弹性较好的材料做座椅（答案合理即可）【解析】【分析】【详解】(1)[1][2]坐在有椅垫的椅子上舒服一些，因为椅垫增大了受力面积，而压力不变，由F p S=可知，压强减小。

(2)[3]椅子的荷载能力可能与四脚的横截面积有关，截面削弱的程度较整体失稳对承载力的影响小，不会发生强度破坏，若截面削弱的程度较整体失稳对承载力的影响大，则会发生强度破坏。

【物理】中考物理第一次模拟考试精选试卷达标检测（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。

(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。

实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。

电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。

小聪分析数据发现无法得出相应的实验结论。

请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。

实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】 【分析】 【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。

(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。

物理中考模拟试卷（培优篇）（Word 版 含解析）含答案一、中考物理力学问题 易错压轴题提优（难）1．如图所示，在滑轮组的下方，悬挂一圆柱形的物体，此物体被浸在圆柱形容器内的液体中，在B 端用一轻绳沿竖直方向将杠杆拉住，使其始终保持水平平衡。

已知杠杆O 点两侧的长度关系如图所示，圆柱形物体重4.4N ，底面积为10cm 2、高为12cm ，圆柱形容器的底面积为50cm 2；若容器中的液体为水，在水深为20cm 时物体的上表面恰与水面相平，此时杠杆B 端绳上的拉力为F 1；打开圆柱形容器下方的阀门K ，将水向外释放，直到物体露出水面的体积为其总体积的23时，将阀门K 关闭，此时杠杆B 端绳上的拉力为F 2，且F 1：F 2=9：11；若容器中液体为某种未知液体，其质量与最初容器中的水的质量相等，此时未知液体的深度为18cm ，杠杆B 端绳上的拉力为F 3，（杠杆的重力及滑轮的摩擦均可忽略不计，取g =10N/kg ）则：(1)圆柱形物体浸没水中时受到的浮力为________N ； (2)未知液体的密度为________g/cm 3；(3)作用在B 端的拉力F 3大小为________N 。

（小数点后保留两位） 【答案】1.2 1.1 2.47 【解析】 【分析】 【详解】 (1)[1]物体的体积为42431010m 0.12m 1.210m V S h --==⨯⨯=⨯物物由阿基米德原理可知，圆柱形物体浸没水中时受到的浮力为334310N/kg 1.010kg/m 1.210m 1.2N F gV ρ-==⨯⨯⨯⨯=浮水(2)[2]水的体积为4242435010m 0.2m 1010m 0.12m 8.810m V S h S h ---=-=⨯⨯-⨯⨯=⨯水水物物容未知液体的深度为18cm ，则未知液体的体积为424243()5010m 0.18m 1010m 0.1m 810m V S h S h h h ---=--+=⨯⨯-⨯⨯=⨯液液物物水液容由于水的质量与液体的质量相等，则V V ρρ=水水液液则可解得液体的密度为433333438.810m 1.010kg/m 1.110kg/m 810m V V ρρ--⨯==⨯⨯=⨯⨯水液水液(3)[3]设放水前后作用在A 端绳子的拉力分别为F 1′、F 2′，根据杠杆平衡条件可知11F OB F OA '⨯=⨯22F OB F OA '⨯=⨯滑轮组中n =3，此时11nF T G G F G '=+=-+动浮动 223F nF TG G G '=+=-+浮动动 由F 1：F 2=9：11，联立可得11229113G F G nF F F F nF G G '-+==='-+浮动浮动可得动滑轮重量为0.4N G =动换成未知液体后，物体所受浮力为334210N/k 1.110kg/m 1010m 0.1m 1.1g N F gV ρ-'==⨯⨯⨯⨯⨯=浮液排则作用在A 端绳子的拉力为3 4.4N 1.1N+0.4N1.233N 33G F G F '-+-'===浮动由杠杆平衡条件可知33F OB F OA '⨯=⨯则作用在B 端的拉力F 3大小为332 1.233N 2.47N OAF F OB'=⨯=⨯=2．阅读短文，回答问题。

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

物理中考模拟试卷（培优篇）（Word版含解析）(1)含答案一、中考物理力学问题易错压轴题提优（难）1．港珠澳大桥海底隧道是世界上最长的公路沉管隧道，全长5.6km，由33节沉管和一个“最终接头”组成。

如图所示，是吊装机吊着“最终接头”人海前的情景，当吊装起重机吊着“最终接头”完全浸没海水后，吊装起重机的吊钩拉力为2×107N，如果“最终接头”的质量为6×106kg，吊入海底后，“最终接头”上表面离海面28m，求：(1)“最终接头”完全浸没海水后。

随着吊入深度增加，“最终接头”受到浮力将______（选填“增大”、“减小”或“不变”）；(2) “最终接头”吊入海底后上表面受到海水的压强？（海水密度取1.0×103kg/m3）；（________）(3)若“最终接头”的内空体积以1600m3计算，则“最终接头”混泥土的平均密度？（________）【答案】不变 2.8×105Pa 2.5×103kg/m3【解析】【分析】【详解】(1)[1]“最终接头”完全浸没海水后，随着吊入深度增加，排开水的体积不变，水的密度不变，由F浮=ρ水V排g可知“最终接头”受到的浮力不变。

(2)[2]“最终接头”吊入海底后上表面的深度h=28m，则“海斗一号”上表面受到的海水压强p=ρ水gh=1.0×103kg/m3×10N/kg×28m=2.8×105Pa(3)[3]“最终接头”的重力G=mg=6×106kg×10N/kg=6×107N则受到的浮力F浮=G-F=6×107N-2×107N=4×107N由于“最终接头”处于浸没状态，由F 浮=ρ水V 排g 可得73333410N 410m 1.010kg/m 10N/kgg F V V ρ====⨯⨯⨯⨯浮总水 “最终接头”实心部分体积V 实=V 总-V 空=4×103m 3-1.6×103m 3=2.4×103m 3则混泥土的密度63333610kg 2.510kg/m 2.410m m V ρ⨯===⨯⨯实 答：(1)不变。

一、初三物理欧姆定律易错压轴题（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V-0.1A -0.2A -0.3A -0.4AR I I I I ====求得 1.2A I =，定值电阻5ΩR =(4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅ 12:10:52:1I I == 1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为'-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R'R3V0.2A15ΩUIR===此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。

一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数电压表示数U /A 电流表示数I /A 电阻R /Ω 11.00 0.14 21.70 0.22 32.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50【解析】【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

物理中考模拟试卷（培优篇）（Word 版 含解析）(1)含答案一、中考物理力学问题 易错压轴题提优（难）1．小亮家有一辆轿车，爸爸在给他讲车的性能时，总是说“2.0的排量”，却很少说“功率”，为此小亮特地从网上查到了排量的定义：活塞从上止点移动到下止点所通过的“工作容积”称为气缸排量。

如果发动机有若干个气缸，所有气缸“工作容积”之和称为发动机排量。

小亮从说明书上查到家中的轿车采用的是LFX 直列四缸发动机，排量为2.0L ；从网上查找到了这种轿车的输出功率与转速的关系如图所示。

（已知所使用汽油的热值为4.6×107J/kg ，密度为0.72×103kg/m 3）(1)根据如图分析，在发动机转速为1000~5000r/min 范围内，它的输出功率与转速大致成_____比。

(2)当发动机转速为3000r/min 时，则发动机每个工作循环所需要的时间为_____s ；设做功冲程燃气对活塞的平均压强是p 0，发动机排量为V 排，每个活塞的受力面积为S ，活塞移动距离为L ，则发动机转速为n 时，该轿车的输出功率P 与发动机排量为V 排的关系式为_____A ．02np V 排 B ．np 0V 排 C ．2np 0V 排 D ．4np 0V 排【答案】正 0.04 A【解析】【分析】【详解】(1)[1]由这台发动机输出特性曲线可以看出，在发动机转速为1000~500r/min 范围内，它的输出功率与转速大致成正比关系。

(2)[2]四缸发动机是每转0.5圈对外做功1次，转速是3000r/min ，则1min 对外做功30002＝1500次 也就是完成1500个工作循环，所以发动机转速为3000r/min 时，每个工作循环所需要的时间为60s 0.04s 1500t == [3]设做功冲程燃气对活塞的平均压强为p 0，发动机排量为V 排，则一个活塞的排气量14V 排，做功冲程燃气对一个活塞的平均压力：F ＝p 0S ，每个做功冲程燃气对一个活塞做的功00014W FL p SL p V ===排 发动机转速为n 时，燃气对活塞做功的功率 001242np V W P n p V t ===⨯排排 故选A 。

一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．小华做测量电阻的实验，电源电压为6V，滑动变阻器标有“20Ω 1A”字样。
