•FC300系列变频器如何实现两种参考值给定方式的切换？
•回答：
•两种参考值来源，分时有效，这类情况可通过使用两套菜单来实现。

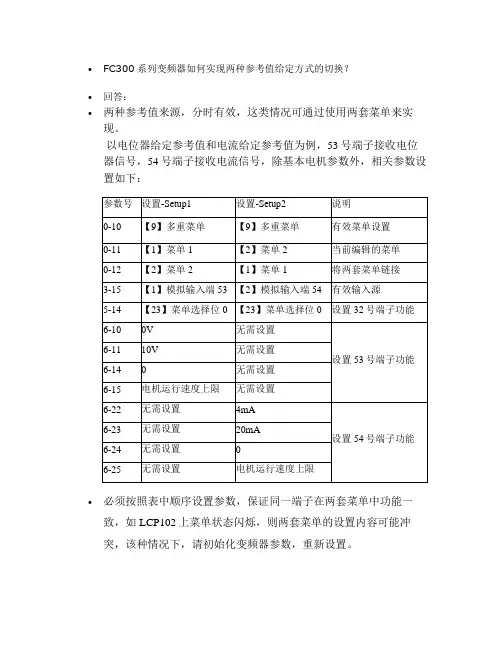

以电位器给定参考值和电流给定参考值为例，53号端子接收电位器信号，54号端子接收电流信号，除基本电机参数外，相关参数设置如下：
•必须按照表中顺序设置参数，保证同一端子在两套菜单中功能一致，如LCP102上菜单状态闪烁，则两套菜单的设置内容可能冲突，该种情况下，请初始化变频器参数，重新设置。

通过调节控制面板下面的拨码开关，将54号端子切换为电流信号输入。

•FC300 过程闭环需要设置的基本参数？
•回答：
•这里以54号端子作为反馈源，0-10V的模拟量信号，对应0-10bar的反馈量。

基本参数设置如表：
•FC300速度闭环的参数设置？
•
•回答：
•速度PID控制用于维护恒定的电动机速度，不论电动机负载如何变化。

所需电动机速度通过与端子53相连的电位计设置，速度范围是0-1500PRM （对应电位计上的0-10V）；
启动和停止通过18号端子连接的开关控制；
通过连接到端子32和33的24V （HTL）增量编码器（1024脉冲每转），作为速度PID的反馈来监视电动机的实际转速。

参数设置如下：
注：无论是选择电压矢量的控制方式，还是磁通矢量带反馈的控制方式，都需要优化电机参数，以获得更好的控制效果。
