1、民航客机事故？
①设计和维修方案不合理；
②人为差错导致飞行事故；
③环境因素造成飞机故障。
2、维修性：产品维修的难易程度。
3、故障：指产品丧失了规定的功能，或产品的一个或几个性能指标超过了规定的范围
4、规定的功能：指国家有关法规、质量标准，以及合同规定的对产品适用、安全和其他特性的要求。
5、故障类型的划分：①按功能的影响划分为功能故障和潜在故障；②按故障的后果划分为安全性后果故障、使用性后果故障、非使用
性后果故障和隐患性后果故障；③按故障产生的原因及故障特征分为早期故障、偶然故障和耗损故障。
6、故障模式：是故障发生时的具体表现形式。
7、故障机理：在应力和时间的条件下，导致故障发生的物理、化学、生物或机械等过程。
8、故障机理是故障的内因，故障特征是故障的现象，环境应力条件是故障的外因。
9、有关机械、电气机械等零部件故障的机理通常归为以下六大类：蠕变或应力断裂、腐蚀、磨损、冲击断裂、疲劳和热，这种分类方
法简称“SCWIFT”分类。
10、应力-强度模型是指当施加在元件、材料上的应力超过其耐受能力时，故障便发生。
11、常用的故障模型有应力-强度模型，反应论模型、最弱环模型和累积损伤模型。
12、故障物理这门学科的目的是在于研究产品在正常或特殊应力下，故障发生和发展过程以及故障的原因，提出减少故障措施，从
而改进产品的可靠性。
13、采用故障物理分析方法的步骤：①详细记录在研制、试验和使用中所出现的故障、缺陷和不良现象；②对故障过程进行调查、
分析，详细观测故障现象；③做出故障外因和故障机理假设，建立故障过程模型；④通过对故障过程分析，验证假设；⑤提出改进措施。
14、故障树分析法：检查FTA法，是一种将系统故障形成的原因由总体至部分按树枝状逐级细化的分析方法，目的是判明基本故障，
确定故障的原因，影响和发生概率。
15、故障树:一张由事件符号和逻辑门符号组成的逻辑图。
16、故障树分析法的优点：①直观、形象；②灵活性强；③具有通用性。
17、故障树分析法的缺点：①理论性强，逻辑性严密，因此要求分析人员对所研究的对象必须有彻底的了解，并有比较丰富的设计
和运行经验；②建树工作量大，易导致错漏，若故障树中遗漏了一些重要事件，则可能导致完全错误的结果。
18、故障树中使用的符号可分为事件符号和逻辑门符号，常见的故障事件符号有顶事件、中间事件、底事件、省略事件和转移事件。
逻辑门符号分为常用逻辑门符号和特殊逻辑门符号，常用逻辑门符号有逻辑与门、逻辑或门和逻辑非门；特殊逻辑门符号有逻辑禁门、异或门、表决门和顺序与门。
19、建造故障时的方法有两种，人工演绎法和计算机辅助法。
20、建造故障树的步骤：①建树准备（收集相关资料）；②选择顶事件；③建造故障树；④审查与简化故障树。
21、顶事件选取应当遵循的原则：①顶事件必须有确切的定义，不能含混不清，模棱两可；②顶事件必须是能分解的，以便分析顶
事件和底事件之间的关系；③顶事件能被监测和控制，以便对其进行测量、定量分析，并采取措施防止其发生；④顶事件最好有代
表性，以收到事半功倍的分析效果。
22、在建造故障树过程首先应确定主流程，主流程是指能贯穿于系统各部件的主要故障特征，在从顶事件向底事件逐层演绎分解建
树的过程中，以此故障特征为纲，便可使建树的思路清晰，逻辑结构严谨。其次是确定边界条件，所谓边界条件是指建树前对系统、部件等提出的假设条件，它确定了故障树的范围。
23、边界条件分两类：系统级边界条件和元、部件的边界条件。
24、确定元、部件的边界条件时，应注意：①忽略小概率事件，不等于忽略小部件的故障或小故障事件。②有的事件发生概率虽小，
但发生后会造成严重的后果，此种事件不能作为不可能发生事件忽略掉。
25、逐层展开故障树：①结论唯一；②分清主次；③逻辑清晰；④存在保护装置时，应将起触发作用的初因事件和保护装置失灵作
为故障事件下逻辑与门的输入事件；⑤存在相互起促进作用的原因事件时，应将这些事件作为故障事件下逻辑与门的输入事件；⑥应将故障事件中的元、部件故障分出，并对元、部件故障按“原发故障”、“次生故障”和“受控故障”加以分类，避免遗漏重要的元、部件故障模式；⑦建树时不允许门与门直接相连。
26、常用的简化方法有：修剪法和模块法。
27、修剪法是去掉多余事件的方法。
28、模块法是指把故障树中的底事件化成若干个底事件的集合，每个集合内包含的底事件在其它集合中没有重复出现。
29、状态变量、状态向量、结构函数、相干结构函数
30、对故障树进行定性分析的主要任务是确定哪些底事件的组合会导致系统发生故障，从中确定系统的最薄弱环节，采取措施，加
以补救。另一方面还能寻求哪些元件保证其正常工作，就能使系统不发生故障的途径，从而提供保证系统工作的最低设备要求。
1、民航客机事故？ ①设计和维修方案不合理； ②人为差错导致飞行事故； ③环境因素造成飞机故障。 2、维修性：产品维修的难易程度。 3、故障：指产品丧失了规定的功能，或产品的一个或几个性能指标超过了规定的范围 4、规定的功能：指国家有关法规、质量标准，以及合同规定的对产品适用、安全和其他特性的要求。 5、故障类型的划分：①按功能的影响划分为功能故障和潜在故障；②按故障的后果划分为安全性后果故障、使用性后果故障、非使用 性后果故障和隐患性后果故障；③按故障产生的原因及故障特征分为早期故障、偶然故障和耗损故障。 6、故障模式：是故障发生时的具体表现形式。 7、故障机理：在应力和时间的条件下，导致故障发生的物理、化学、生物或机械等过程。 8、故障机理是故障的内因，故障特征是故障的现象，环境应力条件是故障的外因。 9、有关机械、电气机械等零部件故障的机理通常归为以下六大类：蠕变或应力断裂、腐蚀、磨损、冲击断裂、疲劳和热，这种分类方 法简称“SCWIFT”分类。 10、应力-强度模型是指当施加在元件、材料上的应力超过其耐受能力时，故障便发生。 11、常用的故障模型有应力-强度模型，反应论模型、最弱环模型和累积损伤模型。 12、故障物理这门学科的目的是在于研究产品在正常或特殊应力下，故障发生和发展过程以及故障的原因，提出减少故障措施，从
而改进产品的可靠性。 13、采用故障物理分析方法的步骤：①详细记录在研制、试验和使用中所出现的故障、缺陷和不良现象；②对故障过程进行调查、 分析，详细观测故障现象；③做出故障外因和故障机理假设，建立故障过程模型；④通过对故障过程分析，验证假设；⑤提出改进措施。 14、故障树分析法：检查FTA法，是一种将系统故障形成的原因由总体至部分按树枝状逐级细化的分析方法，目的是判明基本故障， 确定故障的原因，影响和发生概率。 15、故障树:一张由事件符号和逻辑门符号组成的逻辑图。 16、故障树分析法的优点：①直观、形象；②灵活性强；③具有通用性。 17、故障树分析法的缺点：①理论性强，逻辑性严密，因此要求分析人员对所研究的对象必须有彻底的了解，并有比较丰富的设计 和运行经验；②建树工作量大，易导致错漏，若故障树中遗漏了一些重要事件，则可能导致完全错误的结果。 18、故障树中使用的符号可分为事件符号和逻辑门符号，常见的故障事件符号有顶事件、中间事件、底事件、省略事件和转移事件。 逻辑门符号分为常用逻辑门符号和特殊逻辑门符号，常用逻辑门符号有逻辑与门、逻辑或门和逻辑非门；特殊逻辑门符号有逻辑禁门、异或门、表决门和顺序与门。 19、建造故障时的方法有两种，人工演绎法和计算机辅助法。 20、建造故障树的步骤：①建树准备（收集相关资料）；②选择顶事件；③建造故障树；④审查与简化故障树。 21、顶事件选取应当遵循的原则：①顶事件必须有确切的定义，不能含混不清，模棱两可；②顶事件必须是能分解的，以便分析顶 事件和底事件之间的关系；③顶事件能被监测和控制，以便对其进行测量、定量分析，并采取措施防止其发生；④顶事件最好有代
1．故障是指产品丧失了规定的功能，或产品的一个或几个性能指标超过了规定的范围。它是产品的一种不合格状态。 2．故障按其对功能的影响分为两类：功能故障和潜在故障。 功能故障是指被考察的对象不能达到规定的性能指标；潜在故障又称作故障先兆，它是一种预示功能故障即将发生的可以鉴别的实际状态或事件。 3．故障按其后果分四类： 安全性后果故障：采取预防维修的方式；使用性后果故障：对使用能力有直接的不利影响，通常是在预防维修的费用低于故障的间接经济损失和直接修理费用之和时，才采用预防维修方式；非使用性后果故障：对安全性及使用性均没有直接的不利影响，只是使系统处于能工作但并非良好的状态，只有当预防维修费用低于故障后的直接维修费用时才进行预防维修，否则一般采用事后维修方式； 隐患性后果故障：通常须做预定维修工作。 4．故障按其产生原因及故障特征分类可分为早期故障、偶然故障和损耗故障。偶然故障也称随机故障，它是产品由于偶然因素引起的故障。对于偶然故障，通常预定维修是无效的。耗损故障是由于产品的老化、磨损、腐蚀、疲劳等原因引起的故障。这种故障出现在产品可用寿命期的后期，故障率随时间增长，采用定期检查和预先更换的方式是有效的。 5．故障模式或故障类型是故障发生时的具体表现形式。故障模式是由测试来判断的，测试结果显示的是故障特性。 6．故障机理是故障的内因，故障特征是故障的现象，而环境应力条件是故障的外因。 7．应力-强度模型：当施加在元件、材料上的应力超过其耐受能力时，故障便发生。这是一种材料力学模型。 8．高可靠度状态（图1.2-2（a））：应力和强度分布的标准差很小，且强度均值比应力均值高得多，安全余量Sm很大，所以可靠度很高。 图1.2-2（b）所示为强度分布的标准差较大，应力分布标准差较小的情况，采用高应力筛选法，让质量差的产品出现故障，以使母体强度分布截去低强度范围的一段，使强度与应力密度曲线下重叠区域大大减小，余下的装机件可靠度提高。 图1.2-2（c）所示为强度分布标准差较小，但应力分布标准差较大的情况，解决的办法最好是减小应力分布的标准差，限制使用条件和环境影响或修改设计。
第十章发动机故障分析排除 第一节发动机故障检查分析方法 1UZH FE发动机所产生的故障，在外部表现上与化油器式发动机的故障基本相同，其故障分析的基本思路也相似，每个系统的检查都是按以下三个要素进行：(1) 高气缸压缩压力；(2) 正确的点火正时和强大的火花；(3) 良好的空气—燃油混合气。 要特别记住，EFI( 电子控制汽油喷射)系统的故障率是比较低的，必须确定故障原因是否真正出在EFI 系统。首先要查明故障是否出在影响压缩压力的起动系统或发动机本身；或是出在影响正确点火正时和火花强度的点火装置(火花塞、高压线、点火线圈、分电器、点火器)上。然后对控制空气—燃油混合气的EFI 系统进行检查。 检查起动系统、发动机或点火系统的方法，与检查化油器式发动机基本相同。 而EFI 系统的检查方法，则不同于化油器的检查。 图10—1列出了ECU控制系统的故障分析排除的基本程序；图10—2是利用万用表和丰田电脑控制系统(TCCS)检测器进行故障分析排除的程序。 为了迅速地查找故障源，首先必须了解故障出现时的情形、条件、如何发生以及是否已检修过等与故障有关的情况和信息。为此，必须认真听取客户对故障现象的描述。尽管客户的描述可能有误或不全面，也可能是自相矛盾的，但它常常有可能把握住问题的关键。最好的做法是：在听取客户的初步意见之后，思索—下，进行初步诊断检查是否有故障代码，随后询问—些有关的问题，并根据以往的经验来帮助确定或否定初步诊断的结论，同时，认真填写“发动机控制系统
客户所述故障检查分析表” （如表10—1 所示），便于以后检查分析时参考。 在检查诊断代码时，如果不能确认故障代码，在基本检查中也不能确认故障 原因，则应按表10—2 中的数字顺序进行故障分析排除。表10—2 中标有*号的电路可用丰田电脑控制系统（TCCS）检测器进行检查。 *可用丰田手持式检测器或分接盒进行诊断 图10—1 ECU 控制系统故障诊断程序图 ?:可用TCCS佥测器进行诊断的步骤 图10—2用万用表和丰田电脑控制系统（TCCS）检测器进行故障诊断程序 表10—1 发动机控制系统客户所述故障检查分析表 检查员姓名: 第二节配线和连接器故障的检查方法 配线或连接器故障不外乎开路或短路。 开路:这可能是配线脱开、连接器接触不良、连接器端子拔出等造成的 图10—3 连接器故障示意图 备注:①导线在中间折断是很罕见的。大多在连接器处脱开。尤其应仔细 检查传感器和执行器的连接器。②连接器端子生锈、端子间夹有异物、连接器插头和插座之间接触压力下降等，都有可能造成接触不良。只需将连接器拔出后再插上—次，便可改变其连接状况，可能使其恢复正常接触。 所以在故障排除分析时，如果检查配线和连接器时未发现不正常，但故障却在检查后消失，则可认为故障原因在配线或连接器。
机械系统故障诊断 综合大作业 航空发动机的状态监测和故障诊断 1.研究背景与意义 航空发动机不但结构复杂，且工作在高温、大压力的苛刻条件下。从发动机发展现状看，无论设计、材料和工艺水平，抑或使用、维护和管理水平，都不可能完全保证其使用中的可靠性。而发动机故障在飞机飞行故障中往往是致命的，并且占有相当大的比例，因此常常因发动机的故障导致飞行中的灾难性事故。 随着航空科学技术的发展并总结航空发动机设计、研制和使用中的经验教训，航空发动机的可靠性和结构完整性已愈来愈受到关注。自70年代初期即逐步明确航空发动机的发展应全面满足适用性、可靠性和经济性的要求，也就是在保证达到发动机性能要求的同时，必须满足发动机的可靠性和经济性（维修性和耐久性）的要求。 可靠性工作应贯穿在发动机设计-生产-使用-维护全过程的始终。对新研制的发动机，应在设计阶段就同时进行可靠性设计、试验和预估；对在役的发动机，应经常进行可靠性评估、监视和维护。军机和民用飞机的主管部门，设计、生产、使用和维护等各部门，应形成有机的、闭环式的可靠性管理体制，共同促进航空发动机可靠性的完善和提高。 2.国内外进展 自70年代前期，国外一些先进的民用和军用航空公司即着手研究和装备发动机的状态监视和故障诊断系统。电子技术与计算机技术的迅速发展，大大促进了航空发动机的状态监视与故障诊断技术的发展。至今，监视与诊断技术作为一项综合技术，已发展成为一门独立的学科，其应用已日趋广泛和完善。 按民航适航条例规定航空发动机必须有15个以上的监视参数。现今美国普?惠公司由有限监视到扩展监视，逐步完善了其TEAMIII等系统，美国通用电气公司也不断在发展其ADEPT系统。 从各国空军飞机发动机的资料来看，大都采用了发动机状态监视与故障诊断系统。包括发动机监视系统EMS，发动机使用情况监视系统EUMS和低循环疲劳计数器LCFC等，同时为了帮助查找故障，近年来还发展了发动机故障诊断的专家系统，如XMAN和JET—X。美国自动车工程协会（SAE）E-32航空燃气涡轮监视委员会研究并颁布了一系列指南，包括航空燃气涡轮发动机监视系统指南、有限监视系统指南、滑油系统监视指南、振动监视系统指南、使用寿命监视及零件管理指南等。 我国相关民用航空公司和院校开展的发动机状态监测与故障诊断的研究工作已初见成效。并且对于新研制的高性能发动机已将实施状态监视列为重要的技、战术指标，因此正较全面的开展这方面的研究工作。但是总的看来，国内该项工作开展得还不够，亟待有计划、有步骤地借鉴国外的成功经验，发展并推广我们自己的状态监视与故障诊断技术，以适应飞机和发展的需要。
六、诊断实例 例1：圆筒瓦油膜振荡故障的诊断 某气体压缩机运行期间，状态一直不稳定，大部分时间振值较小，但蒸汽透平时常有短时强振发生，有时透平前后两端测点在一周内发生了20余次振动报警现象，时间长者达半小时，短者仅1min左右。图1-7是透平1＃轴承的频谱趋势，图1-8、图1-9分别是该测点振值较小时和强振时的时域波形和频谱图。经现场测试、数据分析，发现透平振动具有如下特点。 图1-7 1*轴承的测点频谱变化趋势 图1-8 测点振值较小时的波形与频谱
图1-9 测点强振时的波形和频谱 (1)正常时，机组各测点振动均以工频成分）幅值最大，同时存在着丰富的低次谐波成分，并有幅值较小但不稳定的（相当于×）成分存在，时域波形存在单边削顶现象，呈现动静件碰磨的特征。 (2)振动异常时，工频及其他低次谐波的幅值基本保持不变，但透平前后两端测点出现很大的×成分，其幅度大大超过了工频幅值，其能量占到通频能量的75%左右。 (3)分频成分随转速的改变而改变，与转速频率保持×左右的比例关系。 (4)将同一轴承两个方向的振动进行合成，得到提纯轴心轨迹。正常时，轴心轨迹稳定，强振时，轴心轨迹的重复性明显变差，说明机组在某些随机干扰因素的激励下，运行开始失稳。 (5)随着强振的发生，机组声响明显异常，有时油温也明显升高。 诊断意见：根据现场了解到，压缩机第一临界转速为3362r/min，透平的第一临界转速为8243r/min，根据上述振动特点，判断故障原因为油膜涡动。根据机组运行情况，建议降低负荷和转速，在加强监测的情况下，维持运行等待检修机会处理。 生产验证：机组一直平稳运行至当年大检修。检修中将轴瓦形式由原先的圆筒瓦更改为椭圆瓦后，以后运行一直正常。 例2：催化气压机油膜振荡 某压缩机组配置为汽轮机十齿轮箱＋压缩机，压缩机技术参数如下： 工作转速：7500r/min出口压力：轴功率：1700kW 进口流量：220m3 /min 进口压力：转子第一临界转速：2960r/min 1986年7月，气压机在运行过程中轴振动突然报警，Bently 7200系列指示仪表打满量程，轴振动值和轴承座振动值明显增大，为确保安全，决定停机检查。

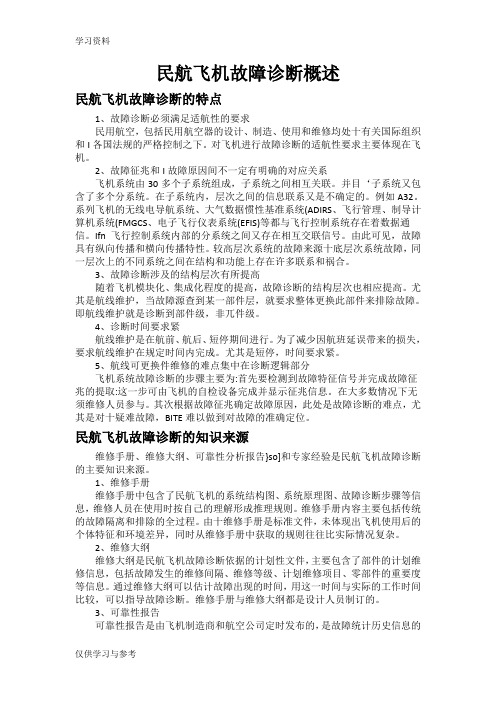

民航飞机故障诊断概述 民航飞机故障诊断的特点 1、故障诊断必须满足适航性的要求 民用航空，包括民用航空器的设计、制造、使用和维修均处十有关国际组织和I各国法规的严格控制之下。对飞机进行故障诊断的适航性要求主要体现在飞机。 2、故障征兆和I故障原因间不一定有明确的对应关系 飞机系统由30多个子系统组成，子系统之间相互关联。并目‘子系统又包含了多个分系统。在子系统内，层次之间的信息联系又是不确定的。例如A32。系列飞机的无线电导航系统、大气数据惯性基准系统(ADIRS、飞行管理、制导计算机系统(FMGCS、电子飞行仪表系统(EFIS)等都与飞行控制系统存在着数据通信。Ifn飞行控制系统内部的分系统之间又存在相互交联信号。由此可见，故障具有纵向传播和横向传播特性。较高层次系统的故障来源十底层次系统故障，同一层次上的不同系统之间在结构和功能上存在许多联系和祸合。 3、故障诊断涉及的结构层次有所提高 随着飞机模块化、集成化程度的提高，故障诊断的结构层次也相应提高。尤其是航线维护，当故障源查到某一部件层，就要求整体更换此部件来排除故障。即航线维护就是诊断到部件级，非兀件级。 4、诊断时间要求紧 航线维护是在航前、航后、短停期间进行。为了减少因航班延误带来的损失，要求航线维护在规定时间内完成。尤其是短停，时间要求紧。 5、航线可更换件维修的难点集中在诊断逻辑部分 飞机系统故障诊断的步骤主要为:首先要检测到故障特征信号并完成故障征兆的提取:这一步可由飞机的自检设备完成并显示征兆信息。在大多数情况下无须维修人员参与。其次根据故障征兆确定故障原因，此处是故障诊断的难点，尤其是对十疑难故障，BITE难以做到对故障的准确定位。 民航飞机故障诊断的知识来源 维修手册、维修大纲、可靠性分析报告}so]和专家经验是民航飞机故障诊断的主要知识来源。 1、维修手册 维修手册中包含了民航飞机的系统结构图、系统原理图、故障诊断步骤等信息，维修人员在使用时按自己的理解形成推理规则。维修手册内容主要包括传统的故障隔离和排除的全过程。由十维修手册是标准文件，未体现出飞机使用后的个体特征和环境差异，同时从维修手册中获取的规则往往比实际情况复杂。 2、维修大纲 维修大纲是民航飞机故障诊断依据的计划性文件，主要包含了部件的计划维修信息，包括故障发生的维修间隔、维修等级、计划维修项目、零部件的重要度等信息。通过维修大纲可以估计故障出现的时间，用这一时间与实际的工作时间比较，可以指导故障诊断。维修手册与维修大纲都是设计人员制订的。 3、可靠性报告 可靠性报告是由飞机制造商和航空公司定时发布的，是故障统计历史信息的
