建筑制图复习题含答案

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。

（A）（B）（C）6.选择形体正确的W面投影（）。

三、过点M作一条与平面ABC平行的水平线。

（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。

（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。

试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（ A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（ B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C ）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（ A ）。

（A）（B）（C）6.选择形体正确的W面投影（ D ）。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为24mm，指北针尾部宽度为3mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

建筑制图习题及答案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。

（A）（B）（C）6.选择形体正确的W面投影（）。

三、过点M作一条与平面ABC平行的水平线。

（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。

（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。

试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C）。

2016～2017学年16级期末试题（卷） 16级建筑班 《建筑制图与识图》满分值：100分 用时:120分钟 一、选择题（每题3分，共30分）1。

根据投影面展开的法则，三个视图的相互位置必然是以（ B )为主。

A.左视图 B 。

主视图 C.俯视图 D.任一视图 2. 投影面垂直线有( B )反映实长。

A 。

一个投影B ．两个投影C 。

三个投影D ．四个投影3.下列形体中不属于平面体的是 （ D ）A ．正方体B ．长方体C ．三棱锥D ．圆锥体 4。

某个下列空间直线的投影中为正平线的是（ C ）5。

三面正投影图中,每个投影图各反映其中的四个方向的情况,则H 面是（C ）A ．上下、左右B ．上下、前后C ．左右、前后D ．不确定6、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ D ）7、在建筑施工图中,平面图中定位轴线的编号，宜标注在：( D )A 。

上方与左侧 B. 下方与右侧 C. 上方与右侧 D 。

下方与左侧8、在建筑施工图中,右图所示定位轴线的编号表示：（ A ） A 。

C 号轴线后附加的第2根轴线 B. 2号图纸上的C 号轴线 C 。

2号轴线后附加的C 号轴线 D. 在此位置有2号和C 号两条轴线9在建筑施工图中,定位轴线的编号应注写在：（ C ） A. 定位轴线端部6～8mm 直径的圆圈内 B 。

定位轴线端部的侧面C 。

定位轴线端部8～10mm 直径的圆圈内D 。

定位轴线的中间10在下边房屋总平面图中，每幢房屋角上的几个小黑点表示:（ C ) A 。

房屋的分类符号 B 。

图纸编号C. 房屋的层数D. 建筑的等级座位号学校： 班级： 姓名： 考场： ----------------------装----------------------------------订----------------------------线----------------------------------------ABCD填空题（每空2分，共30分)1.工程常用的投影法分为两类中心投影法和平行投影法，2。

建筑制图习题及答案 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（）。

A、侧垂线B、水平线C、一般线D、正平线5．选择正确的三面投影图（）。

（A）（B）（C）6.选择形体正确的W面投影（）。

三、过点M作一条与平面ABC平行的水平线。

（6分）四、补全组合体H面、V面上所缺的线（8分）五、补绘组合体的H面投影（17分）六、补全两形体的相贯线（10分）七、补绘被截圆锥的另外两面投影。

（18分）八、在指定位置绘出下面构件的1-1剖面图和2-2断面图（19分）。

试卷答案一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线平行；两直线相交；两直线相交；两直线交叉；两直线交叉二、选择题（12分）1．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的（C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面2．侧垂面的H投影（A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3．两等直径圆柱轴线正交相贯，其相贯线是（B ）A、空间曲线B、椭圆C、直线D、圆4．正垂面与侧垂面相交，其交线是（C?）。

建筑制图复习题及答案一、填空题1. 建筑制图中，表示建筑物的平面、立面和剖面图的三个基本视图分别是______、______和______。

2. 建筑平面图中，墙体的厚度一般用______线表示。

3. 建筑剖面图中，剖切面与建筑物的交线用______线表示。

4. 在建筑制图中，比例尺是用来表示图纸上的距离与实际距离之间的______关系。

5. 建筑立面图中，外墙面的装饰材料通常用______线表示。

答案：1. 平面图、立面图、剖面图2. 粗实线3. 细实线4. 比例5. 细虚线二、选择题1. 建筑制图中，以下哪个符号表示门？A. ∥B. ⊥C. ∩D. ∪答案：D2. 建筑平面图中，以下哪个符号表示窗户？A. ∥B. ⊥C. ∩D. ∪答案：C3. 在建筑制图中，比例尺1:50表示图纸上1单位长度代表实际长度的：A. 50倍B. 50单位C. 1/50单位D. 50单位答案：B4. 建筑剖面图中，以下哪个符号表示楼梯？A. ∥B. ⊥C. ∩D. ∪答案：B5. 建筑立面图中，以下哪个符号表示屋顶？A. ∥B. ⊥C. ∩D. ∪答案：A三、简答题1. 简述建筑平面图的主要作用。

答案：建筑平面图主要用来表示建筑物的平面布局，包括房间的划分、门窗的位置、墙体的布置等，是施工和设计中的重要参考资料。

2. 建筑剖面图与立面图的主要区别是什么？答案：建筑剖面图是通过建筑物的某一剖切面来展示其内部结构和空间关系，而立面图则是展示建筑物的外部形状和外观特征。

3. 在建筑制图中，比例尺的作用是什么？答案：比例尺在建筑制图中用于表示图纸上的距离与实际距离之间的比例关系，确保图纸的准确性和可读性。

4. 建筑立面图中，如何表示不同的建筑材料？答案：在建筑立面图中，不同的建筑材料通常通过不同的线条样式来表示，如细虚线表示玻璃，细实线表示砖石等。

5. 建筑制图中，尺寸标注的作用是什么？答案：建筑制图中的尺寸标注用于提供建筑物各部分的具体尺寸信息，确保施工时的精确性和一致性。

一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

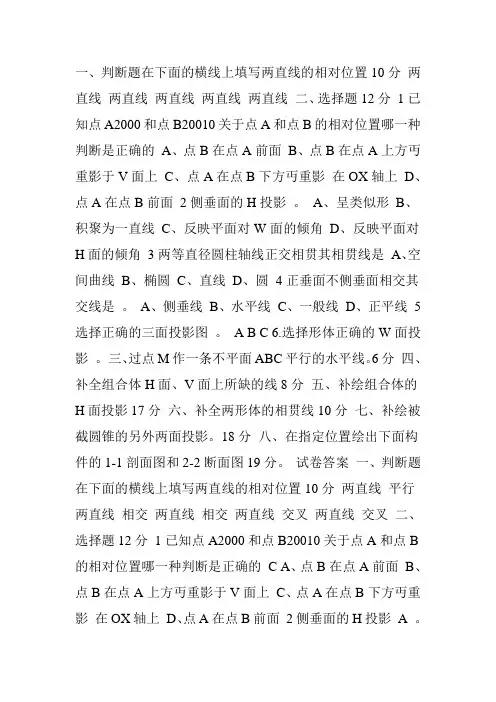

一、判断题在下面的横线上填写两直线的相对位置10分两直线两直线两直线两直线两直线二、选择题12分1已知点A2000和点B20010关于点A和点B的相对位置哪一种判断是正确的A、点B在点A前面B、点B在点A上方丏重影于V面上C、点A在点B下方丏重影在OX轴上D、点A在点B前面2侧垂面的H投影。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3两等直径圆柱轴线正交相贯其相贯线是A、空间曲线B、椭圆C、直线D、圆4正垂面不侧垂面相交其交线是。

A、侧垂线B、水平线C、一般线D、正平线5选择正确的三面投影图。

A B C 6.选择形体正确的W面投影。

三、过点M作一条不平面ABC平行的水平线。

6分四、补全组合体H面、V面上所缺的线8分五、补绘组合体的H面投影17分六、补全两形体的相贯线10分七、补绘被截圆锥的另外两面投影。

18分八、在指定位置绘出下面构件的1-1剖面图和2-2断面图19分。

试卷答案一、判断题在下面的横线上填写两直线的相对位置10分两直线平行两直线相交两直线相交两直线交叉两直线交叉二、选择题12分1已知点A2000和点B20010关于点A和点B 的相对位置哪一种判断是正确的 C A、点B在点A前面B、点B在点A上方丏重影于V面上C、点A在点B下方丏重影在OX轴上D、点A在点B前面2侧垂面的H投影 A 。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3两等直径圆柱轴线正交相贯其相贯线是 B A、空间曲线B、椭圆C、直线D、圆4正垂面不侧垂面相交其交线是C 。

A、侧垂线B、水平线C、一般线D、正平线5选择正确的三面投影图 A 。

A B C 6.选择形体正确的W面投影 D 。

三、过点M作一条不平面ABC平行的水平线。

6分四、补全组合体H面、V面上所缺的线8分五、补绘组合体的H面投影17分六、补全两形体的相贯线10分七、补绘被截圆锥的另外两面投影。

建筑制图试题库及参考答案一、选择题（将正确答案的序号填入括号内）1.建筑工程图一般采用（）。

A.正投影图B.轴测投影图C.透视投影图D.标高投影图2.用正投影图表达形体，至少需要（）个投影。

A.1B.2C.3D.43.整个空间共有8个投影区，我国和世界上大部分国家均采用第（）投影区。

A.一B.二C.三D.七4.水平投影面用（）表示，其边缘的两根投影轴为（）轴和（）轴。

A.V、X、YB.H、X、ZC.W、Y、ZD.H、X、Y5.点P的正面投影用（）表示。

A.pB.p′C.p″D.P6.如果M点的坐标为（10，20，30），N点的坐标为（30，20，10），那么，M点和N点到（）的距离相等。

A.V面和H面B.V面和原点OC.H面和W面D.H面和原点O7.水平投影无法反映的坐标是（）。

A.XB.YC.Z8.侧面投影无法反映的坐标是（）。

A.XB.YC.Z9.图1中，位于H面上的点是（）。

A.AB.BC.CD.E10.图1中，位于V面上的点是（）。

A.AB.BC.CD.E11.图1中，位于W面上的点是（）。

A.AB.BC.CD.E12.图1中，位于X轴上的点是（）。

A.AB.GC.ED.F13.图1中，位于Y轴上的点是（）。

A.AB.GC.ED.F14.图2中，A点位于B点的（）。

A.左前下方B.左后下方C.右前下方D.右后下方15.图2中，B点位于C点的（）。

A.左前上方B.左后上方C.右前上方D.右后上方图 1图 216.图2中，C点位于A点的（）。

A.右后上方B.右后下方C.右前上方D.右前下方17.图3中，直线AB为（）。

A.水平线B.正平线C.侧平线D.一般位置直线18.图3中，直线BC为（）。

A.水平线B.正平线C.侧平线D.一般位置直线19.图3中，直线CD为（）。

A.水平线B.正平线C.侧平线D.一般位置直线20.图3中，直线AD为（）。

A.水平线B.正平线C.侧平线D.一般位置直线21.图4中，直线AB为（）。

《建筑制图》复习题一、单项选择题(共30分，每题2分。

注：下列各题备选项中，只有一项是正确的，请将所选答案序列号填入题目的括号内)：1.（D）GB规定，建筑工程图上标高及总平面图的尺寸单位是______。

A.米；B.分米；C.厘米；D.毫米2.（D）GB规定，建筑工程图的A2幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm3.（A）GB规定，建筑工程图的A3幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm4.（B）GB规定，建筑工程图的A4幅面的图纸大小是______。

A.297mm×420mm；B. 297mm×210mm；C. 594mm×210mm；D. 594mm×420mm5.（C）平行投影法按照投影线与投影面的关系可分为______。

A.中心投影法、正投影法；B.中心投影法、斜投影法C.正投影法、斜投影法；D.中心投影法、平行投影法6.（B）同一个物体的三个投影图之间具有的“三等”关系是______。

A.长对正、高平齐；B.长对正、高平齐、宽相等C.高平齐、宽相等；D.长对正、高相等、宽平齐7.（C）平面平行于投影面时，其投影是______。

A.直线；B.缩小的平面；C.反映实形的平面；D.积聚成一条斜线8.（B）在薄板板面标注板厚尺寸时，应在尺寸数字前加注符号______。

A.Δ；B.t；C.σ；D.β9.（D）长方体组合体投影图中线的含义是______。

A.棱角的投影；B.棱线的投影；C.面的积聚；D.棱线的投影及面的积聚10.（C）图样中_____________之比，称为比例。

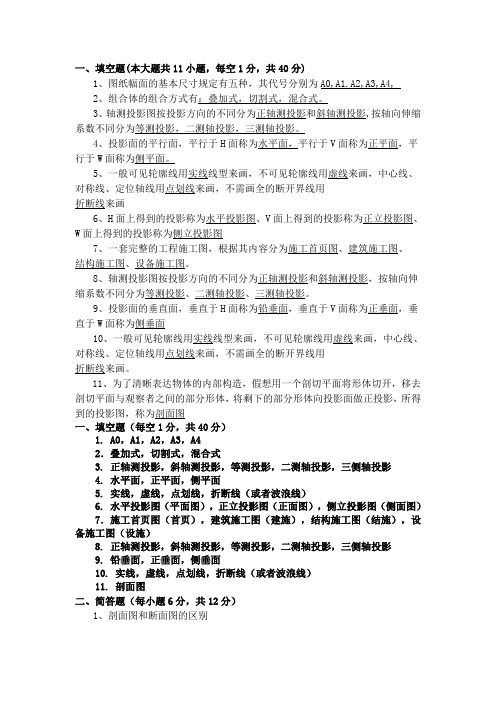

一、填空题(本大题共11小题，每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）11. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1.（1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（ B ）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

建筑制图及识图习题库及答案一、单选题（共40题，每题1分，共40分）1、用于确定组合体中各基本形体之间相互位置的尺寸称为（）A、定位尺寸B、细部尺寸C、总尺寸D、定型尺寸正确答案：A2、下列说法正确的是（）A、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体B、当两个物体的正面和水平面投影相同，则这两个物体相同C、当两个物体的正面投影相同，则这两个物体相同D、当两个物体的正面和侧面投影相同，则这两个物体相同正确答案：A3、房屋结构中空心板的代号为。

（）A、KBB、ZBC、CBD、WB正确答案：A4、图纸上标注的比例是1：1000,则图纸上的IOmm表示实际的（）。

A、IOmBsIOOmmC、IOmmD^IOkm正确答案：A5、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以（）表示.A、公称直径DNB、内径dC、以上都是D、外径DX壁厚正确答案：D6、在下列四组立体中，都属于平面体的是（）。

A、圆柱、圆锥B、棱柱、棱锥C、棱柱、圆柱D、棱锥、圆锥正确答案：B7、建筑的耐火等级可分为（）级。

A、5B、6C、3D、4正确答案：D8、比例指的是图形与实物要素（）尺寸之比。

A、面积B、重量C、体积D、线性正确答案：D9、A2图纸幅面的尺寸规格是（）。

A、420X630B、594X841C、297X420D、420X594正确答案：D10、关于标高，下列（）的说法是错误的。

A、正标高不注“+”B、正标高应注“+”C、负标高应注“一”D、零标高应注“土”正确答案：A11、正垂面与侧垂面相变,其交线是（）。

A、网B、一般线C、水平线D、侧垂线正确答案：B12、照明配电箱代号为（）A、AMB、A1C、APD、AN正确答案：B13、标题栏的位置一般在图幅的（）。
