延时程序

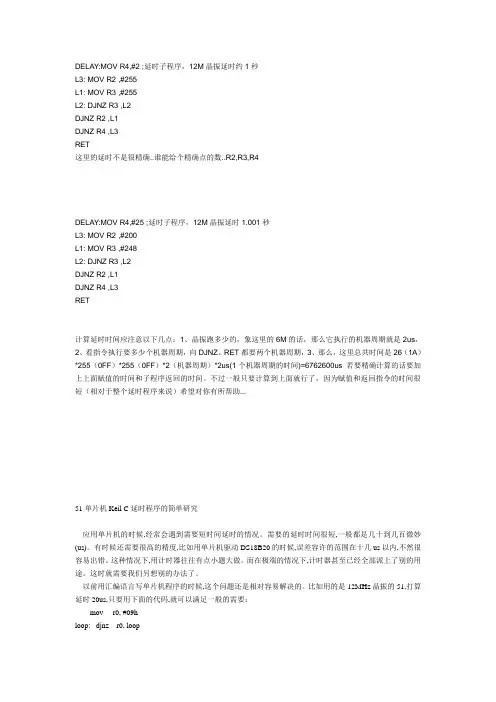

延时1us程序12mhz晶振c语⾔,51单⽚机KeilC延时程序的简单（晶振12MHz,⼀。

⼀. 500ms延时⼦程序void delay500ms(void){unsignedchari,j,k;for(i=15;i>0;i--)for(j=202;j>0;j--)for(k=81;k>0;k--);}产⽣的汇编:C:0x0800 7F0F MOV R7,#0x0FC:0x0802 7ECA MOV R6,#0xCAC:0x0804 7D51 MOV R5,#0x51C:0x0806 DDFE DJNZ R5,C:0806C:0x0808 DEFA DJNZ R6,C:0804C:0x080A DFF6 DJNZ R7,C:0802C:0x080C 22 RET计算分析:程序共有三层循环⼀层循环n:R5*2 = 81*2 = 162us DJNZ 2us⼆层循环m:R6*(n+3) = 202*165 = 33330us DJNZ 2us + R5赋值1us = 3us三层循环: R7*(m+3) = 15*33333 = 499995us DJNZ 2us + R6赋值1us = 3us循环外: 5us⼦程序调⽤2us +⼦程序返回2us + R7赋值1us = 5us延时总时间=三层循环+循环外= 499995+5 = 500000us =500ms计算公式:延时时间=[(2*R5+3)*R6+3]*R7+5⼆. 200ms延时⼦程序void delay200ms(void){unsignedchari,j,k;for(i=5;i>0;i--)for(j=132;j>0;j--)for(k=150;k>0;k--);}产⽣的汇编C:0x0800 7F05 MOV R7,#0x05C:0x0802 7E84 MOV R6,#0x84C:0x080C 22 RET三. 10ms延时⼦程序void delay10ms(void){unsignedchari,j,k;for(i=5;i>0;i--)for(j=4;j>0;j--)for(k=248;k>0;k--);}产⽣的汇编C:0x0800 7F05 MOV R7,#0x05C:0x0802 7E04 MOV R6,#0x04C:0x0804 7DF8 MOV R5,#0xF8C:0x0806 DDFE DJNZ R5,C:0806C:0x0808 DEFA DJNZ R6,C:0804C:0x080A DFF6 DJNZ R7,C:0802C:0x080C 22 RET四. 1s延时⼦程序void delay1s(void){unsignedcharh,i,j,k;for(h=5;h>0;h--)for(i=4;i>0;i--)for(j=116;j>0;j--)for(k=214;k>0;k--); }对1s延时的验证：1.设置仿真的晶振为12MHz2.在延时函数设置断点3.单步运⾏程序，到达延时函数的⼊⼝4.先记下进⼊延时函数的时间5.step out跳出函数，记下此时时间，两个时间相减即为延时函数运⾏时间函数运⾏时间=1.00041400-0.00041600≈1s产⽣的汇编C:0x0808 DCFE DJNZ R4,C:0808C:0x080A DDFA DJNZ R5,C:0806C:0x080C DEF6 DJNZ R6,C:0804C:0x080E DFF2 DJNZ R7,C:0802C:0x0810 22 RET在精确延时的计算当中,最容易让⼈忽略的是计算循环外的那部分延时,在对时间要求不⾼的场合,这部分对程序不会造成影响. void mDelay(unsigned int Delay) //Delay = 1000 时间为1S{unsignedinti;for(;Delay>0;Delay--){for(i=0;i<124;i ){;}}}void waitms(inti){charm;for( ; i ;i--){for(m = 203; m ; m--){_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();}}}延时1ms的函数时钟频率12MHzunsigned intsleepTime;unsingedchar inSleep = 0;void sleepService(void)}void isr_timer(void) //假定定时器中断1ms 中断⼀次。

单片机延时500ms程序汇编一、概述在单片机编程中，延时操作是非常常见且重要的一部分。

延时可以使程序在执行过程中暂停一段时间，以确保输入输出设备能够正常工作，或者是为了保护其他设备。

本文将介绍如何使用汇编语言编写单片机延时500ms的程序。

二、延时原理在单片机中，延时操作通常通过循环来实现。

每个循环需要一定的时间，通过控制循环次数和循环体内的指令数量，可以实现不同长度的延时。

在汇编语言中，可以使用计数器来控制循环次数，从而实现精确的延时操作。

三、汇编语言编写延时程序接下来，我们将使用汇编语言编写延时500ms的程序。

1. 设置计数器初值在程序的开头我们需要设置计数器的初值，这个初值需要根据单片机的工作频率和所需的延时时间来计算。

假设单片机的工作频率为1MHz，那么在循环500次后，就能够达到500ms的延时。

我们需要将计数器的初值设为500。

2. 循环计数接下来，我们进入一个循环，在循环中进行计数操作。

每次循环结束时，都需要检查计数器的值，当计数器减至0时，表示已经达到了500ms的延时时间，可以退出循环。

3. 优化程序为了提高程序的执行效率，可以对计数器进行优化。

例如可以通过嵌套循环的方式，减少循环的次数，从而提高延时的精度和稳定性。

四、程序示例下面是一个简单的示例程序，演示了如何使用汇编语言编写延时500ms的程序。

```org 0x00mov r2, #500 ; 设置计数器初值为500delay_loop:djnz r2, delay_loop ; 进行计数ret ; 延时结束，退出程序```五、结语通过以上的示例程序，我们可以看到如何使用汇编语言编写单片机延时500ms的程序。

当然，实际的延时程序可能会更加复杂，需要根据具体的单片机型号和工作频率进行调整，但是思路是相似的。

在实际的编程中，需要根据具体的需求和硬件环境来进行调整和优化，以实现更加稳定和精确的延时操作。

希望本文对单片机延时程序的编写有所帮助，也欢迎大家在评论区提出宝贵意见和建议。

实验一单片机延时程序实验一、实验目的与要求：在使用4MH在外部晶体振荡器的PIC16F877A上用软件设计一个20ms的软件延时子程序。

另外，还要求用MPLAB的软件模拟器及其附带的软件工具窗口stopwatch观测延时程序执行的时间。

二、实验内容：1.硬件电路设计：本实验中用的是软件延时，利用循环来实现延时功能。

电路就用了单片机的原本电路。

没有用到其他的功能模块，单片机与ICD3相连接。

2.软件设计思路：单片机软件延时的前提和根底是每条指令的执行时间是固定的，且大局部指令的执行时间是一样的。

这要求对每条指令所花费的指令周期〔Tcy〕做到心中有数。

指令集中5条无条件跳转指令GOTO，CALL.RETURN,RETLW和RETFIE，由于它们必然引起程序跳转，造成流水线中断，因此肯定将占用2个指令周期。

而其他4条有可能引起程序跳转的条件跳转指令DECFSZ,INCFSZ,BTFSC和，BTFSS的执行时间，需要占用2个指令周期，当条件为假不发生跳转时，仅占用1个指令周期。

其余所有指令都只用1个指令周期。

每个指令周期Tcy的时间长度，计算方法：如果采用4MHz 的外部晶体〔fosc=4 MHz〕，那么PIC中档单片机的指令周期Tcy为1us，这是一个整数。

而采用其他频率的外部晶体时，指令周期时间将反比于外部晶体频率。

至于软件延时的构造和实现方法，其实可以采用任何指令和构造，因为只是通过执行指令消耗时间。

但通常情况下有两个选择延时程序构造的原那么：（1）执行指令周期数计算方便。

如果含有太多复杂的条件跳转循环等构造势必会造成指令周期的计算困难，甚至可能造成执行所造成的软件延时时间不等。

（2）不能占用太多的程序空间。

试想用20000个NOP指令来实现20ms的延时，显然是可以的，但是这样做浪费了整整一个页的程序存储器，得不偿失，而通过适当的循环构造，重复执行某些一样的程序是比拟合理的方法。

因此，软件延时程序一般采用以下方法：如果延时时间短〔微妙级别〕，可以连续插入几条NOP指令；如果延时时间长〔几个毫秒级别〕，那么可以使用双嵌套循环的方法来实现。

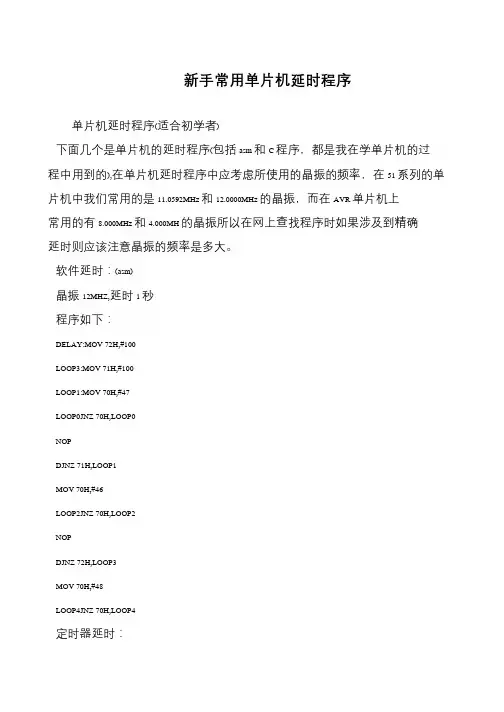

延时程序在单片机编程中使用非常广泛,但一些读者在学习中不知道延时程序怎么编程,不知道机器周期和指令周期的区别,不知道延时程序指令的用法, ,本文就此问题从延时程序的基本概念、机器周期和指令周期的区别和联系、相关指令的用法等用图解法的形式详尽的回答读者我们知道程序设计是单片机开发最重要的工作，而程序在执行过程中常常需要完成延时的功能。

例如在交通灯的控制程序中，需要控制红灯亮的时间持续30秒，就可以通过延时程序来完成。

延时程序是如何实现的呢？下面让我们先来了解一些相关的概念。

一、机器周期和指令周期1．机器周期是指单片机完成一个基本操作所花费的时间，一般使用微秒来计量单片机的运行速度，51 单片机的一个机器周期包括12 个时钟振荡周期，也就是说如果51 单片机采用12MHz 晶振，那么执行一个机器周期就只需要1μs；如果采用的是6MHz 的晶振，那么执行一个机器周期就需要2 μs。

2 ．指令周期是指单片机执行一条指令所需要的时间，一般利用单片机的机器周期来计量指令周期。

在51 单片机里有单周期指令（执行这条指令只需一个机器周期），双周期指令（执行这条指令只需要两个机器周期），四周期指令（执行这条指令需要四个机器周期）。

除了乘、除两条指令是四周期指令，其余均为单周期或双周期指令。

也就是说，如果51 单片机采用的是12MHz 晶振，那么它执行一条指令一般只需1~2 微秒的时间；如果采用的是6MH 晶振，执行一条指令一般就需2~4 微秒的时间。

现在的单片机有很多种型号，但在每个型号的单片机器件手册中都会详细说明执行各种指令所需的机器周期，了解以上概念后，那么可以依据单片机器件手册中的指令执行周期和单片机所用晶振频率来完成需要精确延时时间的延时程序。

二、延时指令在单片机编程里面并没有真正的延时指令，从上面的概念中我们知道单片机每执行一条指令都需要一定的时间，所以要达到延时的效果，只须让单片机不断地执行没有具体实际意义的指令，从而达到了延时的效果。

用汇编语言编写1ms延时程序实验题目：设计延时时间1ms的程序实验目的：通过该延时时间程序的实验设计，了解运行程序时的我们可以通过该程序进行程序的延时操作，以便达到我们的操作目的。

实验设备：计算机一台。

实验程序：参考附录A实验内容：题目分析：题目是让计算机做一些无用的操作，来拖延时间。

可以根据一条指令执行时间需要几个时钟周期，即几个微妙，来编程延时程序，也就可以利用循环程序结构。

由查表可得，我们可以用PUSHF和POPF指令来进行编程。

而延时的时间主要取决于循环体及循环次数。

而PUSHF和POPF指令分别为10和8个时钟节拍，LOOP BX指令为3.4个时钟节拍，即此循环体需要用10+8+3.4=21.4拍，而每个时钟节拍是根据此系统的晶振频率而定的。

假设系统用的是8Mhz的晶振，则每个时钟节拍需要0.125μs,因此我们可以根据下列公式算出循环次数：换算成十六进制数为176H。

下图为程序流程图：六、实验总结：此程序中内循环是1ms时间，而在外循环中的两条控制指令DEC和JNZ所对应的时钟节拍分别为2个和4个，一共只需0.75μs,与1ms比较极短，所以我们在外循环里忽略不计了，外循环的循环初值为1000次，对应的十六进制为3E8H。

有时候我们需要计算机为我们“空”一点时间来进行空操作，即什么也不用做，我们可以通过上述的延时时间子程序来达到目的。

附录A延时1ms的程序如下：START: MOV CX,176H ;初始化，设定循环次数CX=376LP1:PUSHF ;循环体POPFLOOP LP1 ; CX CX-1,若CX0转LP1HLT ;暂停延时1s的程序如下：MOV BX,3E8H ; BX 1000LP2：MOV CX,176HLP1: PUSHFPOPF 延时1ms程序段LOOP LP1DEC BXDEC BX ; BX BX-1JNZ LP2 ;ZF=0时，转至LP2,即BX0时转HLT ;暂停参考文献郑学坚，周斌编著.微型计算机原理及应用（第三版）.清华大学出版社.2001。

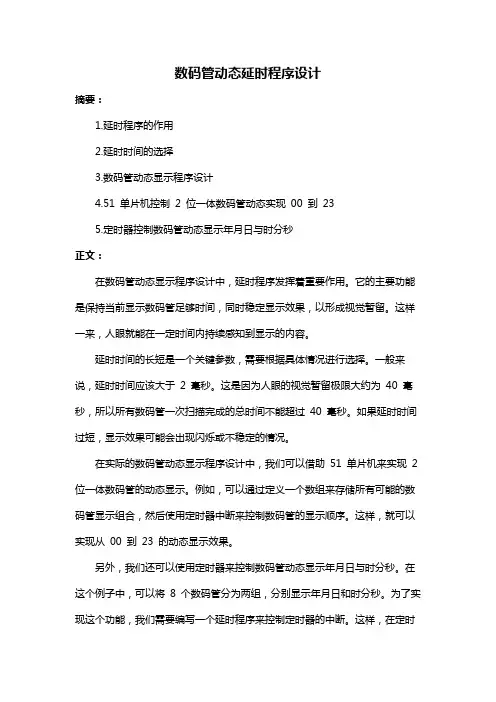

数码管动态延时程序设计
摘要：
1.延时程序的作用
2.延时时间的选择
3.数码管动态显示程序设计
4.51 单片机控制2 位一体数码管动态实现00 到23
5.定时器控制数码管动态显示年月日与时分秒
正文：
在数码管动态显示程序设计中，延时程序发挥着重要作用。

它的主要功能是保持当前显示数码管足够时间，同时稳定显示效果，以形成视觉暂留。

这样一来，人眼就能在一定时间内持续感知到显示的内容。

延时时间的长短是一个关键参数，需要根据具体情况进行选择。

一般来说，延时时间应该大于2 毫秒。

这是因为人眼的视觉暂留极限大约为40 毫秒，所以所有数码管一次扫描完成的总时间不能超过40 毫秒。

如果延时时间过短，显示效果可能会出现闪烁或不稳定的情况。

在实际的数码管动态显示程序设计中，我们可以借助51 单片机来实现2 位一体数码管的动态显示。

例如，可以通过定义一个数组来存储所有可能的数码管显示组合，然后使用定时器中断来控制数码管的显示顺序。

这样，就可以实现从00 到23 的动态显示效果。

另外，我们还可以使用定时器来控制数码管动态显示年月日与时分秒。

在这个例子中，可以将8 个数码管分为两组，分别显示年月日和时分秒。

为了实现这个功能，我们需要编写一个延时程序来控制定时器的中断。

这样，在定时
器中断触发时，就可以将当前显示的数码管状态保存下来，并切换到下一个显示状态。

总之，数码管动态显示程序设计涉及到多个方面的技术，包括延时程序、定时器控制以及单片机的硬件操作。
