一种雷达信号处理模块的设计和实现

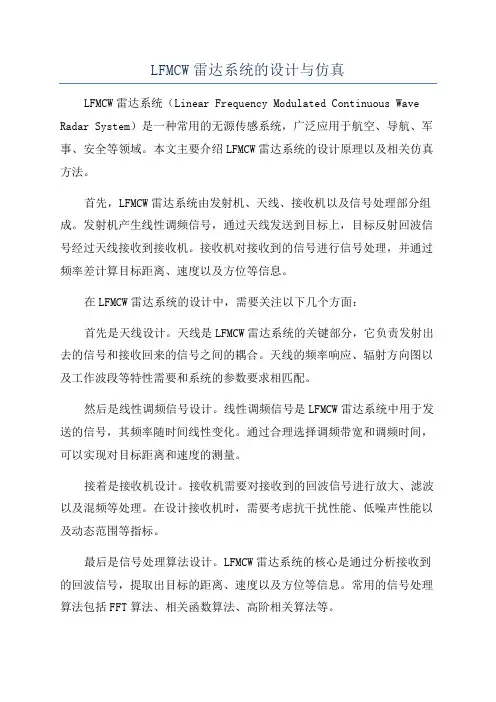

LFMCW雷达系统的设计与仿真LFMCW雷达系统（Linear Frequency Modulated Continuous Wave Radar System）是一种常用的无源传感系统，广泛应用于航空、导航、军事、安全等领域。

本文主要介绍LFMCW雷达系统的设计原理以及相关仿真方法。

首先，LFMCW雷达系统由发射机、天线、接收机以及信号处理部分组成。

发射机产生线性调频信号，通过天线发送到目标上，目标反射回波信号经过天线接收到接收机。

接收机对接收到的信号进行信号处理，并通过频率差计算目标距离、速度以及方位等信息。

在LFMCW雷达系统的设计中，需要关注以下几个方面：首先是天线设计。

天线是LFMCW雷达系统的关键部分，它负责发射出去的信号和接收回来的信号之间的耦合。

天线的频率响应、辐射方向图以及工作波段等特性需要和系统的参数要求相匹配。

然后是线性调频信号设计。

线性调频信号是LFMCW雷达系统中用于发送的信号，其频率随时间线性变化。

通过合理选择调频带宽和调频时间，可以实现对目标距离和速度的测量。

接着是接收机设计。

接收机需要对接收到的回波信号进行放大、滤波以及混频等处理。

在设计接收机时，需要考虑抗干扰性能、低噪声性能以及动态范围等指标。

最后是信号处理算法设计。

LFMCW雷达系统的核心是通过分析接收到的回波信号，提取出目标的距离、速度以及方位等信息。

常用的信号处理算法包括FFT算法、相关函数算法、高阶相关算法等。

在LFMCW雷达系统的仿真中，可以使用雷达仿真软件进行相关参数的模拟和验证。

首先，可以通过仿真软件设计合适的线性调频信号，并模拟其在目标上的反射情况。

然后，通过仿真软件设计合适的接收机和信号处理算法，对接收到的回波信号进行处理，并提取出目标的距离、速度以及方位等信息。

最后，可以通过与实际系统的对比，验证LFMCW雷达系统的设计和仿真结果的准确性。

综上所述，LFMCW雷达系统的设计与仿真需要对天线、线性调频信号、接收机以及信号处理算法进行设计和优化。

电子科技大学雷达信号产生与处理实验课程设计课程名称:雷达信号产生与处理的设计与验证指导老师：姒强小组成员：学院：信息与通信工程学院一、实验项目名称：雷达信号产生与处理的设计与验证课程设计二、实验目的：1.熟悉QuartusII的开发、调试、测试2.LFM中频信号产生与接收的实现3.LFM脉冲压缩处理的实现三、实验内容：1.输出一路中频LFM信号：T=24us，B=5MHz，f0=30MHz2.构造中频数字接收机（DDC）对上述信号接收3.输出接收机的基带LFM信号，采样率7.5MHz4.输出脉冲压缩结果四、实验要求：1.波形产生DAC时钟自行确定2.接收机ADC采样时钟自行确定3.波形产生方案及相应参数自行确定4.接收机方案及相应参数自行确定五、实验环境、工具：MATLAB软件、QuartusII软件、软件仿真、计算机六、实验原理：方案总框图：（1）matlab产生LFM信号LFM信号要求为T=24us，B=5MHz，f0 =30MHz。

选择采样率为45MHz。

产生LFM的matlab代码如下：MHz=1e+6;us=1e-6;%-------------------------波形参数-----------------------------fs=45*MHz;f0=30*MHz;B=5*MHz;T=24*us;Tb=72*us;SupN=fs/7.5/MHz;%-------------------------波形计算-----------------------------K=B/T;Ts=1/fs;tsam=0:Ts:T;LFM=sin((2*pi*(f0-B/2)*tsam+pi*K*tsam .^2));LFM=[zeros(1,Tb/Ts) LFM zeros(1,Tb/Ts)];N=length(LFM);Fig=figure;x_axis=(1:N)*Ts/us;plot(x_axis,real(LFM),'r');title('LFM原始波形');xlabel('时间(us)'); ylabel('归一化幅度');zoom xon; grid on;axis([min(x_axis) max(x_axis) -1.1 1.1]);编写matlab程序将中频LFM信号画出来图6-1 LFM信号原始波形通过matlab将LFM原始波形量化成12位的数据，并生成保存为后缀.MIF的文件。

雷达通信一体化的设计与实现摘要：雷达通信一体化是一种新型的雷达技术，它将雷达和通信系统进行了有机的结合，实现了雷达和通信的共享资源和信息交互。

本文主要介绍了雷达通信一体化的设计和实现，包括雷达通信一体化的基本原理、系统结构、关键技术和实现方法等方面。

通过对雷达通信一体化的研究，可以为未来雷达技术的发展和应用提供有益的参考。

关键词：雷达通信；一体化；关键技术；实现方法1引言基于IT行业的飞速发展，雷达技术已经被广泛应用于航海、航空等多个领域，发挥着重要的作用。

然而，由于雷达之间缺乏有效的信息交流，使得它们的性能无法满足人类日益增长的需求，从而限制了其在各种领域的应用。

雷达通信一体化是一种新型的雷达技术，它将雷达和通信系统进行了有机的结合，实现了雷达和通信的共享资源和信息交互。

雷达通信一体化技术的出现，不仅可以提高雷达的探测能力和通信的传输速率，还可以减少系统的成本和复杂度，具有广泛的应用前景。

本文主要介绍了雷达通信一体化的设计和实现，包括雷达通信一体化的基本原理、系统结构、关键技术和实现方法等方面。

2研究背景雷达通信一体化系统的基本原理是将雷达和通信系统有机地结合在一起，共享它们的资源和信息。

这种结合可以实现雷达探测信号的同时传输通信信息，也可以通过通信信号来实现雷达的目标探测。

具体来说，雷达通信一体化系统可以通过雷达的探测信号来传输通信信息，从而提高通信的传输速率；同时，它也可以通过通信信号来实现雷达的目标探测，从而提高雷达的探测能力。

这种结合不仅可以提高系统的性能，还可以减少系统的成本和复杂度。

因此，雷达通信一体化系统在军事、民用等领域都有广泛的应用前景。

3现状分析3.1问题现状采用雷达通信一体化技术，可以构建一个完整的系统，以便将不同的雷达之间的数据进行有效的交互，使其具备最佳的结构，从而获取更准确的目标信息，并且可以有效地克服单个雷达的性能限制。

但是，在雷达通信技术的发展过程中，仍然面临一些问题：（1）雷达通信一体化系统的集成难度较大，这是因为该系统需要整合多个技术领域的知识和技能，包括雷达技术、通信技术、信号处理技术等。

雷达回波模拟器系统设计与实现雷达回波模拟器系统设计与实现引言：雷达回波模拟器是一种用于模拟雷达系统的测试和评估的关键设备，可以在实验室环境中模拟各种真实的雷达回波信号。

本文基于雷达回波模拟器的设计与实现，详细介绍了该系统的原理、结构、主要模块和软硬件实现。

一、系统原理雷达回波模拟器系统是通过生成合成的雷达回波信号，模拟雷达对目标的探测和跟踪的过程。

其主要原理是以真实的目标信息为基础，通过计算机算法和数字信号处理技术，生成与之相匹配的虚拟回波信号。

这些信号可以反映出不同目标的特性，如目标的速度、位置、形状等。

二、系统结构雷达回波模拟器系统主要由以下几个模块组成：1. 数据库模块：用于存储和管理各类雷达回波信号数据，包括目标特性、距离、速度、形状等数据。

2. 参数设置模块：提供用户界面，用于设置模拟器系统的参数，包括目标参数、雷达参数、环境参数等。

3. 目标生成模块：根据用户设定的目标参数，生成合成的虚拟目标回波信号。

4. 信道模拟模块：模拟雷达与目标之间的信号传播过程和环境对信号的影响，如衰减、多径效应等。

5. 雷达接收机模块：接收和处理经信道模拟后的回波信号，包括滤波、解调等。

6. 显示与分析模块：将处理后的回波信号以图形化的方式显示出来，并提供相应的分析工具，如波形分析、频谱分析等。

三、软硬件实现1. 系统硬件实现：系统硬件主要由计算机、数字信号处理器（DSP）、模拟前端电路、显示设备等组成。

计算机作为系统的主控制单元，负责整个系统的运行和控制。

DSP负责对目标回波信号进行数字信号处理，包括滤波、解调等。

模拟前端电路实现了雷达接收机的模拟电路功能，将接收到的回波信号转换为数字信号。

显示设备用于将处理后的回波信号以图形化的方式显示出来。

2. 系统软件实现：系统软件主要分为控制软件和信号处理软件两部分。

控制软件运行在计算机上，通过用户界面与用户进行交互，实现参数设置、数据管理、系统控制等功能。

信号处理软件则运行在DSP 上，负责对目标回波信号进行数字信号处理，生成合成的虚拟回波信号。

毫米波FMCW雷达近炸引信信号处理设计与实现发布:2012-11-15 | 作者:－－| 来源: －－| 查看:69次| 用户关注：摘要：引信是通过测量弹头距地面的相对高度来控制战斗部在最佳高度起爆,以提高战斗部的杀伤威力。

而近炸引信的目的则是在未到达预定引爆区域而又无法避免对方拦截的情况下，引爆战斗部，以避免战斗部被对方完全破坏后的失效。

针对该应用，本文在毫米波波段设计并实现了一种基于调频连续波体制的近炸引信信号处理器。

关键词：调频连续波；毫米波；引信；信号处理摘要：引信是通过测量弹头距地面的相对高度来控制战斗部在最佳高度起爆,以提高战斗部的杀伤威力。

而近炸引信的目的则是在未到达预定引爆区域而又无法避免对方拦截的情况下，引爆战斗部，以避免战斗部被对方完全破坏后的失效。

针对该应用，本文在毫米波波段设计并实现了一种基于调频连续波体制的近炸引信信号处理器。

关键词：调频连续波；毫米波；引信；信号处理随着现代拦截技术的发展，对导弹自我保护能力的要求越来越高。

为了避免敌方拦截导弹对我方导弹战斗部造成致命破坏，导致我方武器完全失效，在被对方拦截导弹击中破坏前，需要提前引爆战斗部，以期能尽量对敌方造成破坏。

针对这一需求，本文以比较成熟的调频连续波（FMCW）体制为基础，开展了毫米波雷达近炸引信技术的信号处理技术研究和设计工作。

1 FMCW测高与测速原理1.1 测距原理FMCW[1]雷达系统通过天线向外发射一列连续调频毫米波，并接收目标的反射信号。

发射信号的频率在时域中按调制电压的规律线性变化。

如果采用三角波调制信号，当雷达和目标无相对运动时，发射信号和回波信号形状相同，但有时间延迟Δt，如图1所示。

Δt与目标距离R关系为：其中c为光速。

发射信号与回波信号频率之差为混频器输出的差拍信号频率即拍频fb。

因此：从上述公式得出，目标距离R与fb成正比，可以通过测量拍频f b来测量雷达与目标的距离R。

1.2 测速原理当目标和引信有相对运动时，回波信号包含一个多普勒频移f d，如图2所示。

基于数字信号处理的雷达系统设计目前，数字信号处理已经在雷达系统中得到了广泛的应用。

数字信号处理技术的发展为雷达系统的设计带来了诸多便利。

数字信号处理通过对雷达接收到的信号进行采样、滤波、调制解调等操作，将信号从模拟信号转化为数字信号，然后通过计算机进行处理和分析。

本文将详细介绍一种基于数字信号处理的雷达系统设计方案。

一、数字信号处理在雷达系统中的应用在传统雷达系统中，信号处理主要是通过模拟电路和计算器件实现的。

这种方法存在着许多缺陷，如噪声、抗干扰能力较差等。

而数字信号处理则能够较好地解决这些问题，提高了雷达系统的性能和稳定性。

数字信号处理适用于处理复杂的多元信号，如声波、电磁波等。

数字信号处理技术可以对信号进行数字化处理，实现各种信号滤波、提取、分析和识别等功能。

此外，数字信号处理技术还具有高速运算和实时处理的特点，可以大幅度缩短雷达系统的响应时间。

基于数字信号处理的雷达系统，可以实现对目标的高精度定位、高速跟踪和高分辨率探测等功能。

二、数字信号处理的流程及设计原则数字信号处理流程主要包括：信号采样、预处理、数字滤波、调制解调、频谱分析和目标识别等步骤。

其中，信号采样是将模拟信号转化为数字信号的第一步，同时也是设计数字信号处理系统的关键步骤之一。

在雷达系统的设计中，需要考虑以下几个方面的问题：1. 控制系统的设计雷达系统的控制系统是数字信号处理的核心部分，它实现了对雷达信号的采集、运算、处理和输出等功能。

由于数字信号处理技术的特性，控制系统的设计需要充分考虑数据传输、计算速度和处理效率等因素。

2. 信号采样和预处理在雷达系统中，模拟信号需要首先通过采样器转化为数字信号，然后对数字信号进行预处理，包括信号补偿、增益控制和消噪等操作。

在进行信号采样和预处理时，应根据雷达信号的特征和需要进行合理的采样频率和预处理方式的选择。

3. 数字滤波的设计数字滤波是雷达系统中的关键步骤，对信号的质量和性能有着至关重要的影响。

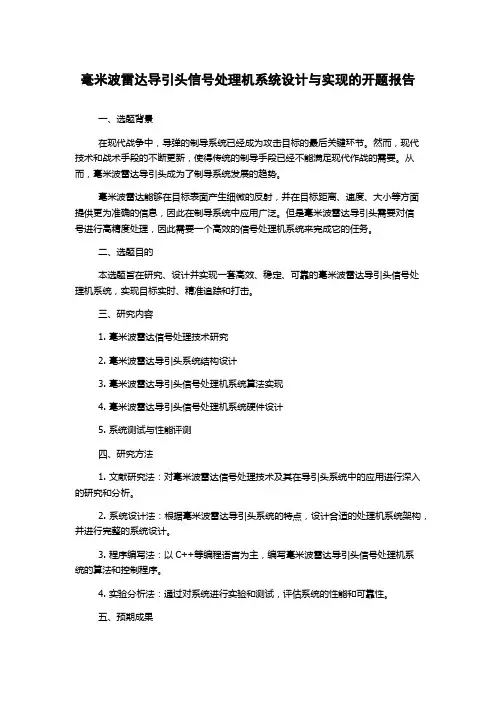

毫米波雷达导引头信号处理机系统设计与实现的开题报告一、选题背景在现代战争中，导弹的制导系统已经成为攻击目标的最后关键环节。

然而，现代技术和战术手段的不断更新，使得传统的制导手段已经不能满足现代作战的需要。

从而，毫米波雷达导引头成为了制导系统发展的趋势。

毫米波雷达能够在目标表面产生细微的反射，并在目标距离、速度、大小等方面提供更为准确的信息，因此在制导系统中应用广泛。

但是毫米波雷达导引头需要对信号进行高精度处理，因此需要一个高效的信号处理机系统来完成它的任务。

二、选题目的本选题旨在研究、设计并实现一套高效、稳定、可靠的毫米波雷达导引头信号处理机系统，实现目标实时、精准追踪和打击。

三、研究内容1. 毫米波雷达信号处理技术研究2. 毫米波雷达导引头系统结构设计3. 毫米波雷达导引头信号处理机系统算法实现4. 毫米波雷达导引头信号处理机系统硬件设计5. 系统测试与性能评测四、研究方法1. 文献研究法：对毫米波雷达信号处理技术及其在导引头系统中的应用进行深入的研究和分析。

2. 系统设计法：根据毫米波雷达导引头系统的特点，设计合适的处理机系统架构，并进行完整的系统设计。

3. 程序编写法：以C++等编程语言为主，编写毫米波雷达导引头信号处理机系统的算法和控制程序。

4. 实验分析法：通过对系统进行实验和测试，评估系统的性能和可靠性。

五、预期成果完成一个基于毫米波雷达技术的导引头信号处理机系统，并达到以下要求：1. 实时跟踪目标，并实现目标的精准打击；2. 处理机系统具有高效、稳定、可靠的特性；3. 性能达到实际应用需求的要求。

六、研究意义本选题研究的毫米波雷达导引头信号处理机系统，为制导系统的发展提供了实质性的支撑。

同时，更为准确地追踪和打击目标，也为现代战争的胜利提供了一定的保障。

雷达的工程设计方案一、引言雷达技术是现代通信和导航系统中不可或缺的组成部分。

雷达主要用于探测、跟踪和识别远距离目标，其应用领域涵盖军事、民用航空、气象预报、海上监测等多个领域。

随着科技的发展，雷达系统也在不断进行创新和升级，以满足日益增长的需求。

本文将详细介绍一种雷达的工程设计方案，包括系统架构、技术规格、主要构成部分、测试方法等内容，以期为雷达系统的设计和应用提供一定的参考。

二、系统架构本雷达系统采用主动相控阵雷达技术，其主要架构如下图所示。

整个系统由天线、发射模块、接收模块、信号处理模块、控制模块等部分组成。

天线部分由一系列大功率、窄波束宽的阵列组成，用于进行波束的形成和指向。

发射模块通过功放将高频信号发射到天线上，形成射频波束；接收模块接收回波信号，并通过低噪声放大器进行增益，最终输入到信号处理模块进行处理。

信号处理模块通过数字信号处理技术，对接收到的信号进行解调、滤波、目标提取等操作，最终输出目标信息。

控制模块用于管理整个系统的工作，并对天线进行指向。

整个系统的构架能够实现高精度的目标探测、跟踪和识别功能，可应用于航空、军事等领域。

三、技术规格1. 工作频率：X波段，频率范围为8-12GHz；2. 探测距离：距离分辨率为10m，最大探测距离为200km；3. 波束特性：阵列天线可实现高精度波束形成和指向，波束宽度小于1度；4. 高功率发射：发射功率达到100kW，确保长距离目标的检测和跟踪；5. 高灵敏度接收：系统的接收灵敏度为-150dBm，能够接收微弱的目标回波信号；6. 数据处理能力：采用高性能数字信号处理器，能够实现复杂的信号处理算法。

以上技术规格能够满足雷达系统在各种复杂环境下的工作需求，同时也具备一定的抗干扰和抗干涉能力。

四、主要构成部分与技术特点1. 天线部分：天线采用主动相控阵技术，能够实现非常快速和精确的波束形成和指向，同时也具备多波束能力，可同时跟踪多个目标。

2. 发射模块：发射模块采用高功率双向功放技术，能够输出高功率和稳定的射频信号，确保长距离目标的探测和跟踪。

高精度车载雷达的设计与实现探讨摘要：车载雷达系统是现代车辆安全性能的重要组成部分，它能够提供准确可靠的障碍物检测和跟踪功能。

本文将讨论高精度车载雷达系统的设计与实现，包括系统模块划分、雷达信号处理算法、硬件平台选择等方面的内容。

1. 引言车辆行驶过程中，准确的障碍物检测和跟踪对驾驶员的安全和驾驶体验具有重要意义。

车载雷达系统作为一种主流的感知技术，广泛应用于汽车自动驾驶、智能驾驶辅助系统等领域。

本文将探讨高精度车载雷达的设计与实现，旨在提高系统的检测和跟踪准确性。

2. 车载雷达系统的模块划分车载雷达系统一般由雷达传感器、信号处理模块、控制模块和用户界面组成。

其中，雷达传感器负责接收和发射雷达波，信号处理模块负责对接收到的雷达信号进行处理和分析，控制模块负责系统的控制和决策，用户界面负责向驾驶员展示雷达检测结果。

2.1 雷达传感器高精度车载雷达系统需要选择合适的雷达传感器。

常见的车载雷达传感器有毫米波雷达、激光雷达和超声波雷达等。

不同的雷达传感器具有不同的特点和适用范围，需要根据具体应用场景选择合适的雷达传感器。

2.2 信号处理模块车载雷达的信号处理模块在高精度测量中起到至关重要的作用。

信号处理模块通过对接收到的雷达信号进行滤波、解调、去噪、分析等处理，提取出目标物体的距离、速度、角度等信息，并对其进行跟踪和辨识。

高精度车载雷达的信号处理算法应能提高雷达系统的抗干扰能力、准确性和鲁棒性。

2.3 控制模块车载雷达系统的控制模块负责雷达系统的控制和决策。

该模块可以根据雷达传感器检测到的目标物体信息，进行路径规划、障碍物避免等决策，提升驾驶安全性和驾驶体验。

2.4 用户界面车载雷达系统的用户界面用于向驾驶员展示雷达检测到的目标物体信息。

用户界面可以通过显示屏或语音提示等形式，将雷达检测结果直观地呈现给驾驶员，提供及时准确的信息支持。

3. 高精度车载雷达的信号处理算法高精度车载雷达的信号处理算法对于实现精确的目标物体检测和跟踪至关重要。

18DIGITCWDI G I T C W技术 研究Technology Study2018.051 引言随着天气雷达市场的不断扩大，低成本、小型化、便携式天气雷达正成为众多行业用户的新宠。

这种轻小型天气雷达通常仅靠三角架支撑，体积小、重量轻、电子设备的集成高是这类便携式天气雷达的典型特征。

为了达到对数字处理分系统的“瘦身”，将常规系统构成中的双通道中频数字接收机、双通道信号处理器、雷达监控单元这三部分进行合并设计是该类型雷达的技术关键之一。

本文介绍的是一款针对便携式天气雷达设计的，以一片大容量FPGA 芯片和一片DSP 芯片为核心处理平台，集成双路高速A D 采样、千兆光口、百兆网口、若干GPIO 及大容量运算存储器的综合型雷达数字处理单元。

以下将对该中频信号处理单元的设计原理及工作性能做进一步阐述。

2 双通道中频信号处理单元设计便携式天气雷达的“小身材”并不代表着性能上的“打折扣”。

换句话说，气象目标的多普勒处理是仍需具备的，只是采用的是中频相参处理的手段：需要一个额外接收通道来采集和跟踪识别发射主波样本的中频频率及相位，并以此来对回波进行修正。

双通道接收便是基于这一目的而引出的设计要求。

为了实现双通道的中频数字接收，双通道高速AD 采样是必备的功能，该单元选用16bit/130MSPS 的AD9461双通道ADC 来实现模数变换，从而确保了具有较高的采集处理动态及灵敏度。

该处理单元的主要设计目的之一便是对中频信号进行采集并实现下变频功能，这一数字混频处理过程必须满足实时处理要求。

因此，配置一片高速FPGA 芯片作为中频数字接收的处理器是非常必要的。

在该一种便携式天气雷达双通道中频信号处理单元设计徐 瑾（安徽四创电子股份有限公司，合肥 230088）摘要：本文详细介绍了一种集成型中频数字处理单元的硬件构成及在典型的便携式天气雷达中的软件设计原理，同时引出了数字处理系统的“开放式”硬件设计及“软件化”功能定义的设计理念。

基于awr2944的汽车雷达ddma波形的原理和实现AWR2944是一种汽车雷达系统中常用的方波雷达信号处理器。

DDMA （Digital Data Modulated Array）波形是一种由AWR2944产生的调制波形，用于探测目标物体并获取其位置和速度信息。

以下将详细介绍AWR2944基于DDMA波形的原理和实现。

一、AWR2944的原理AWR2944是一种数字雷达信号处理器，其主要原理是将射频（RF）信号转换为数字信号进行处理。

AWR2944内部包含了多个模块，包括射频前端模块、下变频模块、快速傅里叶变换（FFT）模块、数据处理模块等。

射频前端模块负责接收来自雷达天线的射频信号，并对信号进行放大和滤波处理。

下变频模块将射频信号进行频率下变换，转换为基带信号。

然后，基带信号送往FFT模块进行频谱分析，通过对频谱进行分析可以获得目标物体的位置和速度信息。

数据处理模块对FFT模块输出的信号进行进一步的数字信号处理，包括信号滤波、脉冲压缩和目标检测等。

最后，AWR2944将处理后的结果通过接口输出给其他系统进行显示和分析。

二、DDMA波形的实现DDMA波形是AWR2944用于探测目标物体的调制波形。

实现DDMA波形的关键在于在雷达脉冲中引入调制信号，通过调制信号的特征来区分不同的目标物体。

DDMA波形的生成可以通过向AWR2944的控制单元输入相应的参数实现。

调制信号通常采用数字信号调制技术，包括调幅（AM）、调频（FM）和调相（PM）等。

这些调制技术可以使得雷达系统对目标物体具有更高的分辨率和灵敏度。

在实际应用中，DDMA波形的频率、调制类型和调制参数可以根据具体的需求进行设置。

调制信号的频率可以通过AWR2944的控制单元进行控制，调制类型可以通过相应射频信号处理的设置参数进行选择。

三、AWR2944基于DDMA波形的应用AWR2944基于DDMA波形的应用广泛应用于汽车雷达系统，用于目标物体的探测和识别。

雷达信号处理电路分析与设计方法随着雷达技术的不断发展，雷达信号处理电路在现代雷达系统中的地位变得越来越重要。

本文将详细介绍雷达信号处理电路的分析与设计方法，以帮助读者更好地理解和应用这一领域的知识。

一、雷达信号处理电路的概述雷达信号处理电路是雷达系统中一个关键的组成部分，它负责对接收到的雷达信号进行预处理、目标检测、距离估计、速度估计等一系列处理。

其功能的强大与否直接影响整个雷达系统的性能指标。

二、雷达信号处理电路的基本原理1. 信号采集与放大：雷达接收到的微弱回波信号首先需要通过前端电路进行采集和放大，以提高信噪比和动态范围，保证后续处理的准确性和可靠性。

2. 频谱分析：采用一些特定的算法和电路，对接收到的雷达信号进行频谱分析，以确定回波信号中目标的频率成分，为后续目标检测和距离估计提供依据。

3. 滤波与去噪：雷达信号中常常包含大量的噪声和杂波，需要利用滤波器和去噪算法对信号进行处理，以提高信号的质量和准确性。

4. 目标检测与距离估计：通过一系列的算法和电路，对处理后的信号进行目标检测和距离估计，以确定目标的存在并计算目标与雷达的距离。

5. 速度估计与参数提取：利用多普勒效应原理，对回波信号进行速度估计和参数提取，以获取目标的运动状态和其他相关信息。

三、雷达信号处理电路的设计方法1. 确定需求：首先需要明确雷达信号处理电路的应用场景和性能要求，以确定设计的目标和方向。

2. 选取合适的器件：根据需求和性能要求，选择合适的模拟电路和数字电路器件，包括放大器、滤波器、模数转换器、数字信号处理器等。

3. 电路设计与仿真：根据功能要求和器件特性，进行电路设计和仿真，确保电路的准确性和稳定性。

4. 系统集成与优化：将各个功能电路进行集成，考虑电路的互相影响，进行整体的优化和调试。

5. 性能测试与验证：对设计的雷达信号处理电路进行性能测试和验证，确保其满足设计要求。

6. 优化与改进：根据实际反馈和需求变化，对设计的电路进行优化和改进，以提高性能和可靠性。
