LED电源常用电气符号和标志

常用的电气图形符号1. 电源符号•普通电源符号：用于表示交流电源和直流电源。

交流电源符号是一个波浪线和一个加号，直流电源符号是一个直线和一个加号。

•电池符号：用于表示电池或蓄电池。

电池符号是一个矩形，其中有两条线表示电极。

2. 电阻符号•固定电阻符号：用于表示固定的电阻。

电阻符号是一个波浪线，上面有一个斜线表示电阻的值。

•可变电阻符号：用于表示可调的电阻。

可变电阻符号是一个波浪线和一个箭头，箭头表示可调电阻的位置。

3. 电感符号•单线电感符号：用于表示单线电感。

单线电感符号是一个长方形，上面有一个带有箭头的直线。

•双线电感符号：用于表示双线电感。

双线电感符号是两个平行的线，上面有一个带有箭头的波浪线。

4. 电容符号•极板电容符号：用于表示极板电容。

极板电容符号是两个平行的线，中间有两个相互交叉的直线。

•可变电容符号：用于表示可调的电容。

可变电容符号是两个平行的线，中间有一个可移动的箭头。

5. 开关符号•普通开关符号：用于表示普通的开关。

普通开关符号是一个点和一个弯曲的线。

•双刀开关符号：用于表示双刀开关。

双刀开关符号是一个点和两个弯曲的线。

6. 跳闸开关符号•带弧线的跳闸开关符号：用于表示带弧线的跳闸开关。

带弧线的跳闸开关符号是一个带有弧线的弯曲线。

•不带弧线的跳闸开关符号：用于表示不带弧线的跳闸开关。

不带弧线的跳闸开关符号是一个弯曲线。

7. 接地符号•地线符号：用于表示地线。

地线符号是一个直线和一个斜线，下面有一个点连接到地面。

8. 传感器符号•光敏传感器符号：用于表示光敏传感器。

光敏传感器符号是一个带有箭头的黑色方框。

•温度传感器符号：用于表示温度传感器。

温度传感器符号是一个带有箭头的三角形。

9. 运算符号•加法器符号：用于表示加法器。

加法器符号是一个带有加号的三角形。

•减法器符号：用于表示减法器。

减法器符号是一个带有减号的三角形。

以上是电气工程常用的电气图形符号，掌握这些符号将有助于理解和绘制电气图纸。

电气原理图文字符号大全1. 引言电气原理图是一种用图形符号表示电气设备、元件和线路连接关系的图形。

在电气工程中，掌握和理解电气原理图的文字符号是非常重要的。

本文档将详细介绍电气原理图中常见的文字符号，帮助读者更好地理解和绘制电气原理图。

2. 电源符号•直流电源：使用直行箭头表示，如：+和-。

•交流电源：使用波浪线表示，如：~。

3. 节点符号•节点：使用一个点表示，表示多条线连接在一起的交点。

4. 连接符号•直线：表示两个元件或子电路之间的连接关系，例如：——。

•曲线：表示两个元件或子电路之间的连接关系，并且存在一个衔接点，例如：⌒。

5. 电器和元件符号•电阻：用矩形表示，如：R。

•电感：用长方形表示，如：L。

•电容：用两平行线表示，如：C。

•开关：用一个矩形表示，如：SW。

6. 分支和连接符号•并联：使用平行线表示，如：—和—。

•串联：使用相连的直线表示，如：——。

7. 传感器符号•温度传感器：用一个波浪线表示，如：Tsensor。

•光敏传感器：用一个弯曲的箭头表示，如：Lsensor。

8. 控制符号•开关：用一个矩形表示，如：SW。

•电机控制：用一个圆圈和两条直线表示，如：MOTOR。

9. 组件符号•电源插座：用一个正方形表示，如：S。

•动力插座：用一个正方形和一个箭头表示，如：P。

•端子块：用一个正方形和两根竖线表示，如：TB。

10. 传输符号•信号传输：使用一条曲线表示，如：⌒。

•信号接收：使用一个箭头表示，箭头方向指向接收方。

11. 天线符号•收音机天线：用一个直线表示，如：ANT。

12. 保护符号•保险丝：用一个矩形表示，如：FUSE。

•避雷器：用一个三角形表示，如：SPD。

•断路器：用一个矩形和一个弧线表示，如：CB。

13. 仪器符号•示波器：用一个正方形和一个曲线表示，如：SCOPE。

•多用表：用一个长方形和一组数字表示，如：DMM。

14. 故障指示符号•红色指示灯：用一个圆圈和一个十字表示，如：LED。

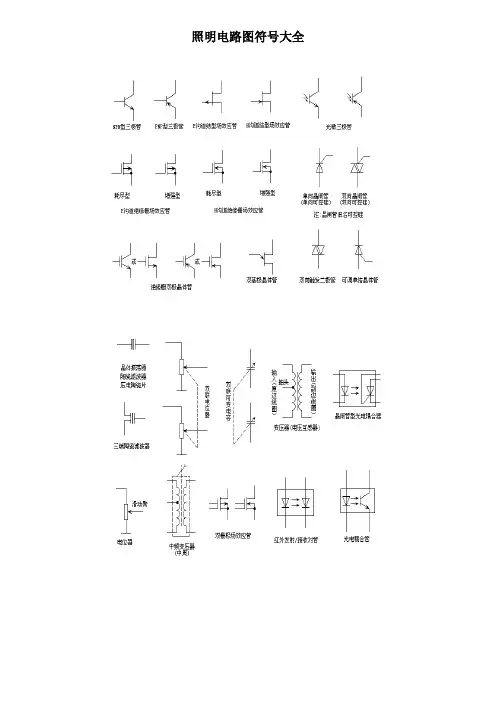

照明电路图符号大全电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 直流母线 WB 电线,电缆,母线 W 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE 光电池,热电传感器 B 压力变换器 BP 温度变换器 BT速度变换器 BV 时间测量传感器 BT1,BK 液位测量传感器 BL 温度测量传感器 BH,BM 发热器件(电加热) FH 照明灯(发光器件) EL空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS频敏变阻器 RF 限流电阻器 RC常用电子器件符号[看懂电路图1]电子设备中有各种各样的图。

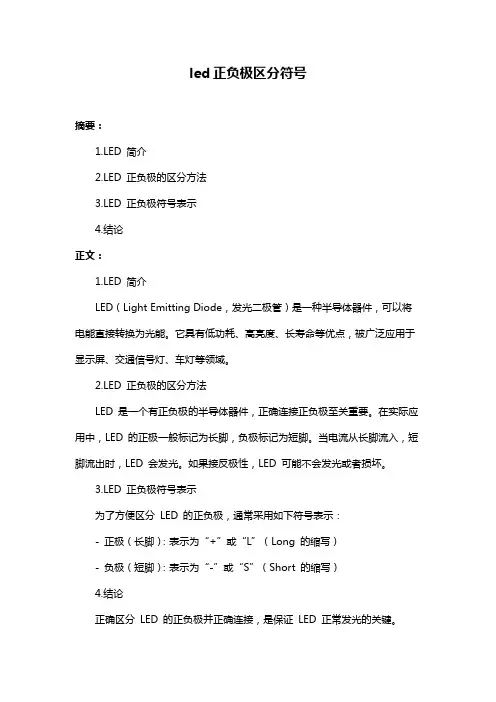

led正负极区分符号
摘要：
1.LED 简介
2.LED 正负极的区分方法
3.LED 正负极符号表示
4.结论
正文：
1.LED 简介
LED（Light Emitting Diode，发光二极管）是一种半导体器件，可以将电能直接转换为光能。

它具有低功耗、高亮度、长寿命等优点，被广泛应用于显示屏、交通信号灯、车灯等领域。

2.LED 正负极的区分方法
LED 是一个有正负极的半导体器件，正确连接正负极至关重要。

在实际应用中，LED 的正极一般标记为长脚，负极标记为短脚。

当电流从长脚流入，短脚流出时，LED 会发光。

如果接反极性，LED 可能不会发光或者损坏。

3.LED 正负极符号表示
为了方便区分LED 的正负极，通常采用如下符号表示：
- 正极（长脚）：表示为“+”或“L”（Long 的缩写）
- 负极（短脚）：表示为“-”或“S”（Short 的缩写）
4.结论
正确区分LED 的正负极并正确连接，是保证LED 正常发光的关键。

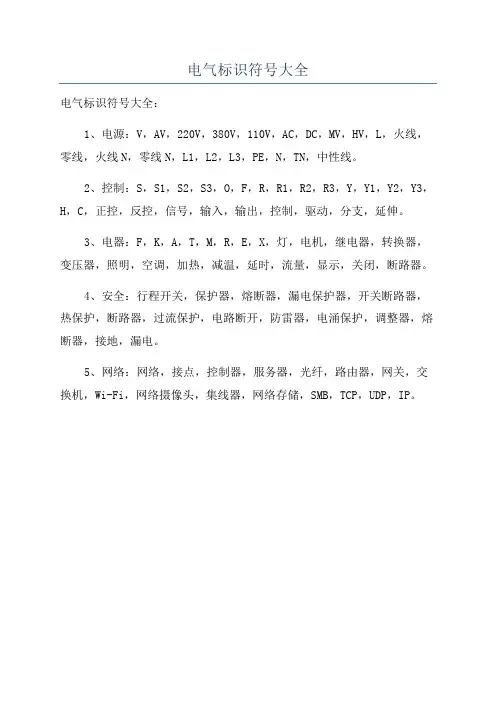

电气标识符号大全
电气标识符号大全：
1、电源：V，AV，220V，380V，110V，AC，DC，MV，HV，L，火线，零线，火线N，零线N，L1，L2，L3，PE，N，TN，中性线。

2、控制：S，S1，S2，S3，O，F，R，R1，R2，R3，Y，Y1，Y2，Y3，H，C，正控，反控，信号，输入，输出，控制，驱动，分支，延伸。

3、电器：F，K，A，T，M，R，E，X，灯，电机，继电器，转换器，变压器，照明，空调，加热，减温，延时，流量，显示，关闭，断路器。

4、安全：行程开关，保护器，熔断器，漏电保护器，开关断路器，热保护，断路器，过流保护，电路断开，防雷器，电涌保护，调整器，熔断器，接地，漏电。

5、网络：网络，接点，控制器，服务器，光纤，路由器，网关，交换机，Wi-Fi，网络摄像头，集线器，网络存储，SMB，TCP，UDP，IP。

电气符号和字母代号引言：在电气工程中，电气符号和字母代号是非常重要的。

它们是用来表示电气元件和电气线路的特定标识，以便工程师能够理解和识别它们。

本文将介绍常见的电气符号和字母代号，以及它们的意义和用途。

一、电气符号电气符号是用来表示电气元件和电气线路的图形标识。

每个电气元件都有相应的符号，通过这些符号，我们能够快速理解元件的功能和作用。

下面是几个常见的电气符号：1. 电源符号：电源符号是表示电气电源的标识，通常用一个圆圈和一条直线组成。

圆圈代表电池、发电机或电源，而直线代表电源的正极或负极。

2. 开关符号：开关符号是用来表示电气开关的标识，通常用一个空心矩形和一条竖线组成。

空心矩形代表开关的外观形状，而竖线代表开关的位置。

3. 电阻符号：电阻符号是用来表示电阻器的标识，通常用一个波浪线组成。

波浪线代表电阻器的形状，而其中的数值表示电阻器的阻值。

4. 电容符号：电容符号是用来表示电容器的标识，通常用两个平行的直线组成。

直线代表电容器的极板，而其中的数值表示电容器的电容量。

5. 电感符号：电感符号是用来表示电感器的标识，通常用两个平行的曲线组成。

平行曲线代表电感器的线圈，而其中的数值表示电感器的电感。

二、字母代号字母代号是用来表示电气元件和电气线路的缩写标识。

通过字母代号，我们可以在电路图中标识元件的型号和性能。

下面是几个常见的字母代号：1. R：代表电阻器。

例如，R1代表第一个电阻器，R2代表第二个电阻器。

2. C：代表电容器。

例如，C1代表第一个电容器，C2代表第二个电容器。

3. L：代表电感器。

例如，L1代表第一个电感器，L2代表第二个电感器。

4. V：代表电压源。

例如，V1代表第一个电压源，V2代表第二个电压源。

5. I：代表电流源。

例如，I1代表第一个电流源，I2代表第二个电流源。

三、电气符号和字母代号的用途电气符号和字母代号在电气工程中有着广泛的应用。

它们可以帮助工程师快速理解和分析电路图，准确识别元件的功能和特性。

电气图形符号大全电气图形符号是电路图中用来表示电气元器件和连接关系的符号，是电气工程中必备的知识。

本文将介绍电气图形符号的常见分类和用法，以帮助读者更好地理解和应用电气图形符号。

一、导线和连接符号1. 直线（——）表示导线，用于连接各种电气元件。

2. 点（•）表示导线的连接点，也可以表示电气元件的连接点。

二、电源和电池符号1. 电源符号（＋、－）表示直流电源，＋表示正极，－表示负极。

2. 电池符号（＋、－）表示电池，＋表示正极，－表示负极。

三、电气元件符号1. 电阻符号（）表示电阻，表示通过电阻元件的电流。

2. 电容符号（）表示电容，表示电容元件的存储电荷能力。

3. 电感符号（）表示电感，表示电感元件对电流的阻抗。

四、开关和按键符号1. 开关符号（□）表示开关，□表示开关的通断状态。

2. 按键符号（△）表示按键，△表示按键的操作方式。

五、传感器符号1. 光敏传感器符号（﹤﹥）表示光敏传感器，﹤表示光的输入端，﹥表示电信号的输出端。

2. 温敏传感器符号（○●）表示温敏传感器，○表示温度的输入端，●表示电信号的输出端。

六、控制元件符号1. 电磁继电器符号（Ｍ）表示电磁继电器，Ｍ表示继电器的控制信号。

2. 开关型继电器符号（≡）表示开关型继电器，≡表示继电器的通断状态。

七、仪器和设备符号1. 电压表符号（Ｖ）表示电压表，Ｖ表示测量电压的位置。

2. 电流表符号（Ａ）表示电流表，Ａ表示测量电流的位置。

总结：本文介绍了电气图形符号的常见分类和用法，包括导线和连接符号、电源和电池符号、电气元件符号、开关和按键符号、传感器符号、控制元件符号以及仪器和设备符号。

掌握这些电气图形符号的意义和用法，对于理解电路图、布线和故障排查都非常重要。

希望本文能够帮助读者更好地应用电气图形符号，提高电气工程能力。

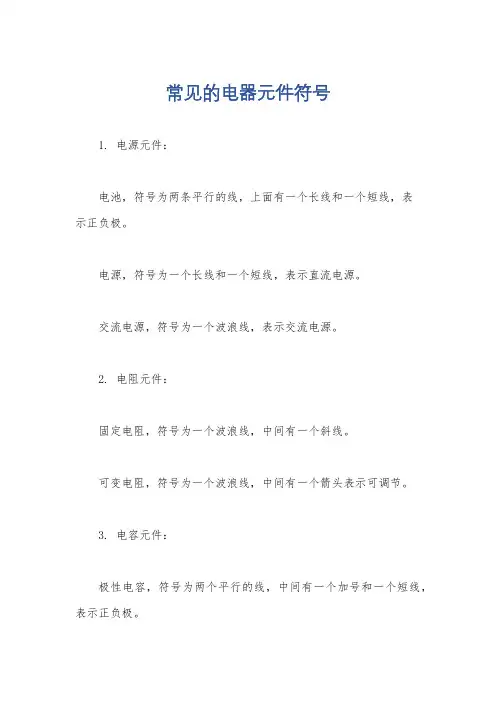

常见的电器元件符号
1. 电源元件：
电池，符号为两条平行的线，上面有一个长线和一个短线，表
示正负极。

电源，符号为一个长线和一个短线，表示直流电源。

交流电源，符号为一个波浪线，表示交流电源。

2. 电阻元件：
固定电阻，符号为一个波浪线，中间有一个斜线。

可变电阻，符号为一个波浪线，中间有一个箭头表示可调节。

3. 电容元件：
极性电容，符号为两个平行的线，中间有一个加号和一个短线，表示正负极。

非极性电容，符号为两个平行的线，中间没有标记。

4. 电感元件：
电感线圈，符号为一个半圆和一个直线，表示线圈。

5. 二极管元件：
普通二极管，符号为一个三角形，一侧有一个箭头，表示正向
导通。

Zener二极管，符号为一个三角形，一侧有一个箭头和一个斜线，表示反向击穿。

6. 三极管元件：
NPN三极管，符号为一个三角形，一侧有一个箭头和一个圆圈，表示NPN型三极管。

PNP三极管，符号为一个三角形，一侧有一个箭头和一个圆圈，表示PNP型三极管。

7. 集成电路元件：
普通集成电路，符号为一个长方形，内部有多个连接线和元件。

数字集成电路，符号为一个长方形，内部有多个矩形方块，表
示数字逻辑门。

以上是常见的电器元件符号，每个符号都有其特定的含义和用途。

在电路图中，使用这些符号可以清晰地表示电路的结构和连接
方式，方便工程师进行设计和分析。

电工电器符号大全电工电器是指用电作为能源，通过电线、电缆和电器设备来传输、分配、转换和利用电能的一类设备。

在电工电器领域中，使用符号或图标来表示不同的电气元件、设备和电路是非常重要的。

本文旨在提供一个电工电器符号大全，以帮助读者理解和应用这些符号。

1. 基本电气元件符号1.1 电源符号: 电源符号用于表示电能的供应来源，如电动机、电池等。

常见的电源符号包括直流电源（+、-），交流电源（sin波形）等。

1.2 开关符号: 开关符号用于表示电路的开关状态，如开、关、断路器等。

常见的开关符号有普通开关（一字形和S形）、双刀双掷开关、断路器等。

1.3 电阻符号: 电阻符号用于表示电路中的电阻元件，如电阻器、可变电阻等。

常用的电阻符号为矩形框体，并标有相应的阻值。

1.4 电容符号: 电容符号用于表示电路中的电容元件，如电容器、电容二极管等。

常用的电容符号为两个平行的线，并标注电容值。

1.5 电感符号: 电感符号用于表示电路中的电感元件，如电感线圈、变压器等。

常用的电感符号为两个相互交叉的线圈。

2. 电气设备符号2.1 电动机符号: 电动机符号用于表示各种类型的电动机，如直流电动机、交流电动机等。

常用的电动机符号为一个实心圆圈，内部标有相应的电动机类型和参数。

2.2 变压器符号: 变压器符号用于表示电路中的变压器设备，如功率变压器、隔离变压器等。

常用的变压器符号为两个相互交叉的线圈，并标注变压比。

2.3 电容器符号: 电容器符号用于表示电路中的电容器设备，如电解电容器、陶瓷电容器等。

常用的电容器符号为两个平行的线，并标注电容值。

2.4 断路器符号: 断路器符号用于表示电路中的断路器设备，如空气断路器、真空断路器等。

常用的断路器符号为一个带有开关标志的矩形框体。

3. 电气标识符号3.1 接地符号: 接地符号用于表示电路或设备的接地点，以确保电气安全。

常用的接地符号为一个带有三条水平线的竖线。

3.2 电源插座符号: 电源插座符号用于表示电源插座的位置和类型。

电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。

它们简化了复杂的电气系统，使得图纸更加直观易懂。

本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。

一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。

常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。

2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。

3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。

二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。

常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。

2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。

3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。

连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。

常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。

2. 电缆符号：表示电缆，通常由两条平行的直线组成。

3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。

四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。

常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。

2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。

3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。

五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。

常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。

2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。

3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。

电工最常用电气元件实物图及对应符号任何电子产品都是电子元件组成的，学习电子技术就要先学电子元件，电子元件的组合就成了电子电路，这也是基础知识。

各种断路器断路器图形符号转换开关三极我们常用的一般有：空气开关，漏电保护器，熔断器，过欠压保护器等等符号加图形符号文字符号：SA形符号:各触头在手柄转到不同档位时的通断状态用黑点〜”表示，有黑点者表示触头闭合，无黑点者表示触头断开.I 交流接触器交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压对应的符号文字符号：KM图形符号：1 JJJ X b线圈主触头铺助常开触辅助常闭触头头热过载继电器：常用来保护电机对应符号文字符号：文图形符号：热元件常开触头常闭触头中间继电器中间继电器符号文字符号：KA 图形符号：中' r吸引线圈常开触头常闭触头各种按钮开关各类按钮开关平«帝打鞭一蔡晶乜至皋钝《开关符号文字符号：SB 图形符号：二SB E-广常开按钮常闭按4各种颜色的指示灯舟白帝灯担或强说把♦「卡钮宿幅也在性极6I ,SB —/ SR ［口I' j_lL_fc^：R 复合按钮----- u匕占1行程开关行程开关的符号文字符号：SQ 图形符号：常开触头常闭触头变频器金星膜电阻柱状金属膜电阻碳膜电阻金属氧化膜电阻线绕涂拓型熔断电阻（保险丝电阻）线绕涂覆型不燃性电阻大功率铝壳线绕电阻器大功率铝壳线绕电阻器大功率涂漆线绕电阻器阂姿金属片式电阻器水泥电阻直插排阻高压高阻值电阻贴片排阻贴片电阻倾角电位器n可调电阻可调电阻 光政电阻 光敏电阻 湿啦电阻 热R 电红外感应隰 D o eW L "电解电容 高压电解电容金属化聚丙稀膜电容（C8B电容）贴片绕线电感空心电感线圈磁环电感贴片绕线、层叁电感塔棒绕线电感令⑥哽，磁环共模扼流甚a 日 a 口Q高频变压都整流桥干簧黄金封红外发射管电源变压器（线路板焊接型■ E型, R型.C型、。

型）直播发光二被管■ ■■•■口数码管光电开关T0126 TO-220 TO-126B T0126C SO『一89 TO-252-2L TO-252 TO-251 TO-2M-2L SOT-22 9 TO-Q2 TCMS TQ.02L TO .C2MOD三极管陶瓷谐振序陶瓷滤波器晶体滤波器晶体振荡器（0X）T0126 TO-220 TO-126B T0126C SO『一89 TO-252-2L TO-252 TO-251 TO-2M-2L SOT-22 9 TO-Q2 TCMS TQ.02L TO .C2MOD三极管陶瓷谐振序陶瓷滤波器晶体滤波器晶体振荡器（0X）T0126 TO-220 TO-126B T0126C SO『一89 TO-252-2L TO-252 TO-251 TO-2M-2L SOT-22 9 TO-Q2 TCMS TQ.02L TO .C2MOD三极管陶瓷谐振序压控晶体振藉器（VCXO）SMD声表滤波器温补晶体振落序（TCXO）电子元件符号，如图:隧道二极管光敏二极管或光电接收二极管发光二极管表示符号；LEDctn-双色发光二极管表不符号：LED光敏三极管或光电接收三单结晶体管,双基板二极管极管)表示符号：Q.VTPNP3!三极管表示符号：Q,VT表示符号；QrVT品6)发hPN啤三极管表示符号：Q,VT复合三极管表示符号：Q,VTANPN型三极管表不符号：QrVTENPN型三极管表示符号：Q,VT带阻尼二极管NPN型三极管表示符号：QrVT栅极'源极源极源极、源极场效应管增强型P ・M05 场效应管增强型N-MOS接面型场效应管P-JFET 接面型场效应管N-JFET /）漏极广漏极G ,塘极 $源极场效应管耗尽型P-MOS 场效应管耗尽型N-MOS电阻可阻器或固定电阻表不符号：R电阻电阻器或固定电阻关小符号：R可调电阻 电位器表示符号:VR, RP Z W可调电阻 表示符号:VR, RP.W电位器表示符号:VR, RP r W表示符号:VR, RP,W三脚消磁电阻表示符号：RT 二脚消荏电阻表示符号：RT光敏电阻CDS-L7电容（有极性电容）表示符号：压瞰电阻表示符号，RZ,VARZTT电容（有极性电容）表示符号，C热敏电阻表示符号；RT可调电容表示符号，C电容《无极性电容）表不符号；C 四端光电光电耦合器表示符号：IC, N六端光电光电耦合器表示符号；IC, NNAND gate NAND gate与非门-4_y~NOR gateNOR gate 螃E门保修管表示符号，F保险管表示符号，F变压器表示符号：T继电器永久瞰佚电感表示符号：L带铁芯电感线圈表示符号：L继电器线路输入端子按障开关表不符号：5上---- BATTERY T电池或直流电源DC直流双极开关电流源公共接地端扬声器△特别重要的恒压源电池或直流电源AC交流恒浦源电线常用型号及代号。

电工常用电气图形符号1. 引言在电工领域中，电气图形符号是十分重要的。

它们被用于表示电气元件、电路连接、电源和其他相关组件。

电气图形符号的正确使用是十分关键的，它们可以传达准确的信息，并帮助电工工程师理解和设计电路。

本文将介绍一些常用的电气图形符号，包括其形状、含义和使用注意事项。

2. 常用电气图形符号2.1 电源符号电源符号用于表示电路的能量来源，常见的电源符号包括：•直流电源符号：直流电源符号通常由一个实心的垂直线段和一个横线组成，表示电流的流向为单向。

•交流电源符号：交流电源符号由波浪线段和一个横线组成，表示电流的流向为双向。

2.2 电气元件符号电气元件符号用于表示电路中的元件，常见的电气元件符号包括：•电阻符号：电阻符号通常由一个波浪线段表示。

•电容符号：电容符号通常由两个平行的线段表示，中间有一段中空区域。

•电感符号：电感符号通常由两个平行的线段表示，中间有一个斜线。

2.3 开关符号开关符号用于表示电路中的开关元件，常见的开关符号包括：•开关符号：开关符号通常由一个实心的矩形表示，其中有一个可移动的线段表示开关的状态。

•按钮开关符号：按钮开关符号通常由一个实心的矩形和一个带箭头的线段组成，表示按下按钮可以打开或关闭电路。

2.4 指示灯符号指示灯符号用于表示电路中的指示灯元件，常见的指示灯符号包括：•指示灯符号：指示灯符号通常由一个实心的圆圈和一个十字形的符号组成，表示灯泡的发光状态。

•LED指示灯符号：LED指示灯符号通常由一个实心的圆圈和一个箭头符号组成，表示LED灯的发光状态。

3. 使用注意事项在使用电气图形符号时，需要注意以下几点：•准确性：使用正确的符号来表示电气元件和连接线，以确保图纸的准确性。

•一致性：在整个图纸中保持符号的一致性，避免混淆和误解。

•标注：对于复杂的电路图，应添加适当的标注和注释，以增加图纸的可读性和理解性。

4. 结论本文介绍了电工常用的电气图形符号，包括电源符号、电气元件符号、开关符号和指示灯符号。

新手必看LED照明电路图符号大全
时间：2011-07-2714:35:20编辑：koaladay来源：世界工厂建材网点击数：12
LED照明已成趋势，要了解原理，势必得知道LED照明电路图符号大全。

对于新手来说，LED照明电路图符号大全仅是入门级资料。

以下吐血奉献LED
照明电路图符号大全及对照表，需要的朋友可以收藏了。

在照明电路图上经常可以看到PA、PV、PW这样的符号，对于门外汉来说，这些无疑是“天符”，为帮助大家理解，小编特整理出以下对照表，以便参考。

至
于
LED
照明电路图上那些神似“鬼画符”一样的符号，相信您看完以下
图标之后就不会再感到困惑，更能从中体现到人类伟大发明的魅力和奥妙，对
于日后日常生活也将会产能很大的帮助。

发热器件(电加
热)
FH电位器RP启动变阻器RS
照明灯(发光器
件)
EL限流电阻器RC频敏变阻器RF。

新手必看LED照明电路图符号大全
时间：2011-07-27 14:35:20 编辑：koaladay来源：世界工厂建材网点击数：12
LED照明已成趋势，要了解原理，势必得知道LED照明电路图符号大全。

对于新手来说，LED照明电路图符号大全仅是入门级资料。

以下吐血奉献LED照明电路图符号大全及对照表，需要的朋友可以收藏了。

在照明电路图上经常可以看到PA、PV、PW这样的符号，对于门外汉来说，这些无疑是“天符”，为帮助大家理解，小编特整理出以下对照表，以便参考。

至于LED照明电路图上那些神似“鬼画符”一样的符号，相信您看完以下图标之后就不会再感到困惑，更能从中体现到人类伟大发明的魅力和奥妙，对于日后日常生活也将会产能很大的帮助。

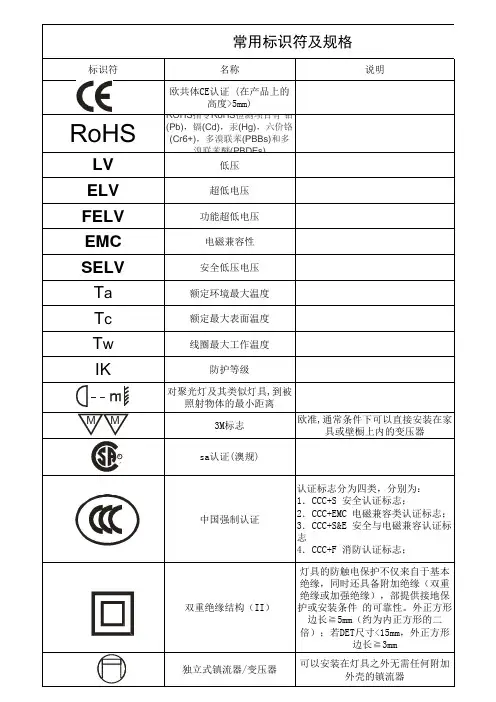

标志（Marking)或ＦＦ或ＦＦ或保护接地 允许通过将镇流器固定在接地的金属片上来实现功能接地 功能接地端子指与那些并非由于安全原因而需要接地的部件相连接的端子无危害式变压器 经正常使用后，虽然失去了原有的功能，但对使用者及周围的环境不造成危害的变压器。

外壳或底板 外壳接地声频 符合对声频阻抗的要求易燃标志 适于直接安装在普通可燃物质（引燃温度至少为200℃）表面上，内装镇流器或变压器的灯具。

熔断器隔离变压器 输入绕组与输出绕组在电气上彼此隔离的变压器，避免偶然同时触及带电体和地所带来的危险。

安全隔离变压器 为安全特低电压（SELV ）电路提供电源的隔离变压器。

非耐短路变压器 需利用置于变压器外部的保护装置来防止其过热的变压器。

耐短路变压器 当变压器过载或短路时，其温升不会超过规定的限值，且在过载或短路消除后能恢复原有的功能。

耐短路的安全隔离变压器 变压器符号可以与隔离变压器或安全隔离变压器的符号组成一个新符号。

玩具用变压器 用安全特低电压向电动玩具供电的安全隔离变压器。

符号Symbol 名称Title含义Signification电铃用变压器专供家庭电铃或类似信号用的固定式单相安全隔离变压器。

电动剃刀用变压器只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。

III级防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。

双重绝缘结构（II）灯具的防触电保护不仅来自于基本绝缘，同时还具备附加绝缘（双重绝缘或加强绝缘），部提供接地保护或安装条件的可靠性。

外正方形边长≧5mm（约为内正方形的二倍）；若DET尺寸<15mm，外正方形边长≧3mm。

IPX1防滴型滴水（垂直滴水）无有害影响。

IPX3防淋型与垂直成60°范围以内的淋水无有害影响。

IPX4防溅型任何方向溅水无有害影响。

IPX5防喷水任何方向喷水无有害影响。

IPX7防浸水型进入规定压力的水中经规定时间后进入外壳水量不致达到有害程度。

电气图形符号大全时间：2012/8/10 11:44:44电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。

导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。

无源元件图形符号包括：电阻器，电感器，电容器等。

半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。

电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。

开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。

测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。

电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。

电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。

CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。

在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF ---正向直流电流（正向测试电流）。

锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。

在额定功率下，允许通过二极管的最大正向脉冲电流。

发光二极管极限电流。

本帖隐藏的内容IH---恒定电流、维持电流。

Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。

在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（A V）---反向平均电流IR （In）---反向直流电流（反向漏电流）。

在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
