网络拓扑管理方案APEX NetManager 网络管理系统在拓扑管理方面提供了完整强大的网络拓扑自动发现、网络物理拓扑管理与分区域分层次展示功能。
（1）自动物理拓扑发现：系统能够自动搜索网络、发现网络节点（包含2层、3层设备的发现），节点类型包括：网络设备、服务器、打印机、PC主机、网络服务、业务应用、VLAN等。
还支持不可网管网络设备和HUB的自动发现。
拓扑发现方式包括：➢按照IP地址发现➢按照IP网段方式发现➢按照核心设备方式发现（2）物理拓扑手工发现与位置调整：对于一些没有直接路由的网络节点或不支持标准网管协议的设备，系统可以采用指定发现的方式进行网络节点手工发现，保证整个网络中路由器、交换机、安全设备等所有需要管理的节点都被发现。
物理拓扑图上支持鼠标拖放网络设备，用户可以将物理拓扑图中的单个设备摆放到符合日常操作习惯的位置上；同时支持整体拖放，可将一组设备整体摆放到合适的位置上。
（3）物理拓扑的展示：在发现网络节点后，能够自动生成网络视图，进行自动布局，可以定制不同设备的显示方式，也可以使用缺省方式来表示设备（自动将常见、主流厂商的设备用特定的图标或文字显示）。
为了更直观的表现网络拓扑结构，默认物理拓扑图展示基于网络的二层连接关系。
使用户能够了解设备之间的实际连接，并可以通过视图扩展到各种终端设备。
物理拓扑分为两级：✧一级：网络中的主要交换、路由设备及其之间的连接；✧二级：包括连接在骨干交换机上的HUB和主机设备；（4）物理拓扑图与各种信息关联APEX NetManager 能够自动刷新网络拓扑，及时反映当前网络状况；可以定制网络地图（MAP），适应不同的网络需求。
在物理拓扑上展示设备名称、IP、运行状态、故障告警、链路带宽等，在设备图标上点击鼠标右键，可以关联此设备的属性、面板图、流量图、常用工具、告警、域操作等。
（5）物理拓扑图分级管理拓扑图支持分级管理，可逐级展开。
按照地理位置或行政关系划分区域。
平凉市肉牛管理系统网络拓扑图设计 电子标签
读卡器
电子标签读卡器
图1：网络拓扑图
备注：
✓ 中心机房配置IBM 服务器，安装windows server 2003服务器、部署WEB 服务、提供电子耳识别处理程序。
✓ 超级管理员直接可以对整个中心机房数据直接进行增、删、改、统计等相关操作。
✓ 地区管理员进行对本地区的养殖户、牛舍、草料、免役等信息的增、删、改、统计等相关操作。
✓ 牛通过无线网与中心机房进行数据交互，给中心机房数据库增加牛个体出圈活动记录，也可通过电子耳传递其他客户需要信息（如圈舍温度、湿度、光照度、水量等信息）。
✓ 手机用户通过4G 网络实时给牛舍、牛等进行拍照保存实
时圈舍、个体牛活动记录，增加互动信息。
双向箭头表示数据可以双向通信，手机、牛通过无线网与中心机房通信。
牛通过电子耳进行数据录入。
学校校园网络安全管理的网络拓扑与架构设计在现代社会中，网络安全已成为一个举足轻重的问题，特别是在学校校园中。
为保护师生的个人信息安全以及学校网络系统的正常运行，学校校园网络安全管理显得尤为重要。
本文将针对学校校园网络安全管理，探讨网络拓扑与架构设计的相关问题。
一、概述学校校园网络安全管理的目标是保障网络系统的机密性、完整性和可用性，并防范各类网络攻击威胁。
为实现这一目标，必须从网络拓扑与架构设计入手，构建安全可靠的网络基础。
二、网络拓扑设计通常，学校校园网络拓扑设计可采用分层结构，包括以下几个层次：核心层、汇聚层和接入层。
1. 核心层核心层是学校网络的中枢，承载着数据中心和主干网络的功能。
在核心层上，应有强大的处理能力和高速的链路容量，以应对高并发的流量传输。
同时，为了保证网络的高可用性，核心层应采用冗余设计，具备备份和自动切换功能。
2. 汇聚层汇聚层连接核心层和接入层，负责实现不同网络子系统的集成。
在汇聚层上，可以设置防火墙、入侵检测系统（IDS）等安全设备，对网络流量进行监测和过滤，以提高网络的安全性。
3. 接入层接入层是学校校园网络的终端用户接入点，为学生和教职员工提供接入网络的服务。
在接入层上，应配置安全认证和访问控制机制，确保只有合法用户才能接入网络，并对用户进行身份验证和授权管理。
此外，接入层也应设置流量控制和网页过滤等安全措施，防范网络威胁和恶意行为的发生。
三、网络架构设计学校校园网络架构设计需要综合考虑可用性、安全性和扩展性等方面的要求，确保网络系统的稳定运行。
1. 网络分段为了避免单点故障和减少攻击面，学校校园网络可以划分为多个虚拟局域网（VLAN），每个VLAN可以独立配置访问控制列表（ACL），限制不同子网之间的互访。
同时，可以根据用户组别和敏感性需求，为每个子网设定不同的安全策略和权限控制，提高网络的安全性。
2. 安全设备部署在学校校园网络架构中，应适当部署安全设备，如防火墙、入侵检测系统、虚拟专用网络（VPN）等，以实现对入侵行为、恶意软件和数据泄露的实时监测和防范。
公司网络管理系统介绍在当今信息爆炸的时代，网络已经成为了人们生活和工作中不可或缺的一部分。
各大公司也意识到了网络的重要性，纷纷引入了网络管理系统来提高网络安全性、提升办公效率和简化管理流程。
一、网络管理系统的定义和作用网络管理系统（Network Management System）是指通过使用软件和硬件来监控、维护和管理企业内部网络的系统。
它能够对网络设备进行实时监测、远程管理和故障排查，确保网络的正常运行。
该系统不仅可以提供网络安全保障，还可以对网络流量进行监控和调整，提供网络性能数据和报告，帮助企业进行网络规划和优化。
二、网络管理系统的主要功能及特点1. 网络设备管理：网络管理系统可以通过网络拓扑图展示公司网络的架构和设备分布，实时监控网络设备的状态和运行情况，包括交换机、路由器、防火墙等，及时发现并排除故障，确保网络的稳定性和可用性。
2. 安全管理：网络管理系统可以提供安全性方面的功能，如网络流量监控、用户权限控制、DDoS攻击防护等。
它能够协助管理员识别潜在的网络威胁和漏洞，并采取相应的措施进行防护。
3. 故障管理：网络管理系统能够自动检测网络中的故障，并通过报警系统及时通知管理员，以便快速响应和排除故障。
同时，它还可以记录故障原因和处理过程，方便后续故障分析和修复。
4. 性能监控与优化：网络管理系统可以实时监测网络带宽、吞吐量、延迟等性能参数，并提供历史记录和报表展示。
管理员可以根据这些数据进行网络优化和规划，提高网络的性能和用户体验。
5. 简化管理流程：网络管理系统可以通过自动化功能简化管理人员的工作流程。
例如，可以实现自动配置设备、自动备份和还原配置文件、自动更新软件等。
这样，管理员能够更专注于核心业务，提高工作效率。
三、网络管理系统的实施和使用在引入网络管理系统之前，公司需要充分考虑自身的需求和预算。
选择适合公司规模和需求的系统，并与供应商进行合作。
实施网络管理系统需要专业的技术团队进行，以确保系统的正确安装和设定。
网络管理系统技术手册1. 简介网络管理系统（Network Management System，NMS）是一种用于监控、管理和维护计算机网络的软件系统。
本技术手册将介绍网络管理系统的基本原理、功能特点以及实际应用。
2. 基本原理网络管理系统基于客户端/服务器架构，通过网络协议与网络设备进行通信，采集和处理设备数据。
它可以对网络设备进行配置、监控、故障诊断和性能优化，提高网络的可靠性和性能。
3. 功能特点3.1 设备发现与拓扑绘制网络管理系统能够主动发现网络中的设备，并绘制出网络拓扑图，展现设备之间的连通性和关系。
3.2 设备配置管理通过网络管理系统，管理员可以集中管理并配置网络设备的参数，实现批量配置和快速部署。
3.3 告警与事件管理网络管理系统能够实时监测网络设备的状态，并及时发出警报通知管理员。
同时，它还能记录并管理设备的事件日志，方便故障排查和分析。
3.4 性能监测与优化网络管理系统可以对网络设备的性能进行实时监测，并提供详尽的性能统计数据。
管理员可以通过这些数据分析网络的瓶颈，并针对性地进行优化。
3.5 安全管理网络管理系统提供用户管理和权限控制功能，确保只有授权人员可以对网络设备进行操作。
同时，它还能检测并报告潜在的安全威胁，保护网络的安全性。
4. 实际应用网络管理系统广泛应用于各种规模的企业网络和运营商网络。
下面以一个实际案例来说明网络管理系统的应用。
4.1 案例背景某大型企业拥有分布在多个地区的办公楼和数据中心，网络设备规模庞大，管理困难。
由于网络设备的各种故障和恶劣的网络性能，导致业务中断和用户投诉增多。
4.2 解决方案针对上述问题，该企业引入网络管理系统来进行网络监控和管理。
首先，通过网络管理系统对整个网络进行拓扑发现和绘制，实现对网络设备的统一视图。
接下来，管理员利用网络管理系统对网络设备进行配置管理，实现快速批量配置，并保证配置的一致性和正确性。
同时，通过设备的性能监测和统计，及时发现和解决网络瓶颈问题。
拓扑查询是指在计算机网络中对网络拓扑结构进行查询和分析的过程。
主要内容包括以下几个方面：
1.节点查询：查询网络中的节点信息，如节点的名称、IP地址、物理位置等。
这有助
于了解网络中的设备和它们的属性。
2.连接查询：查询网络中的连接信息，如节点之间的连接关系、连接类型（有线或无
线）、带宽等。
通过连接查询，可以了解网络中各节点之间的通信方式和网络传输能力。
3.路径查询：查询两个节点之间的路径信息，即网络中的路由路径。
这可以帮助确定
数据包在网络中的传输路径，从而进行网络故障排查和优化。
4.子网查询：查询网络中的子网信息，如子网的IP地址范围、子网掩码等。
这对于网
络规划和管理非常重要，可以有效地划分和组织网络资源。
5.拓扑图查询：查询网络的整体拓扑结构，以图形化的方式展示网络中的节点和连接
关系。
通过拓扑图查询，可以更直观地理解网络的组成和拓扑架构。
这些查询内容可以通过网络管理工具、命令行工具或专业的网络管理系统来实现。
拓扑查询的结果对于网络规划、故障排查、性能优化等方面都具有重要的参考价值。
学校网络安全管理中的网络拓扑与安全设计在学校网络安全管理中，网络拓扑与安全设计起着至关重要的作用。
网络拓扑是指网络中设备之间连接方式的布局，安全设计则是保证网络系统信息安全的重要手段。
本文将探讨学校网络安全管理中的网络拓扑与安全设计，并提供相应的解决方案。
一、网络拓扑的选择与设计网络拓扑是学校网络建设的基础，直接影响网络性能和安全性。
常见的网络拓扑结构有星型、总线型、网状型和环形等。
在学校网络安全管理中，星型拓扑结构被广泛应用。
该结构以核心交换机为中心，将各个网络设备与之相连。
这种结构具有层次清晰、管理方便的特点，易于进行网络流量监控和管理。
在网络拓扑设计中，应考虑网络设备位置布局、链路冗余和带宽分配等因素，以确保网络的稳定性和可靠性。
二、网络安全设计的重要性学校网络中存储着大量的敏感信息，包括学生、教职员工的个人资料、教学资源等。
因此，网络安全设计成为学校网络建设的关键环节。
网络安全设计旨在保护网络系统的机密性、完整性和可用性。
主要涵盖以下几个方面：1. 访问控制：设置网络访问权限，限制非授权用户的访问。
通过身份验证、访问控制列表（ACL）和防火墙等技术手段，阻止未经授权的用户入侵网络系统。
2. 数据加密：对敏感数据进行加密保护，确保数据在传输和存储过程中不被窃取或篡改。
采用常见的加密算法，如AES、RSA等，实现数据的安全传输和存储。
3. 安全审计：建立网络系统的安全审计机制，记录网络活动和异常事件。
通过实时监控和日志记录，及时发现和应对潜在的安全威胁。
4. 病毒防护：部署有效的病毒防护技术，及时检测、隔离和清除潜在的恶意代码。
使用反病毒软件和入侵检测系统（IDS）等，提高网络系统的安全性。
三、解决方案在学校网络安全管理中，为保障网络拓扑与安全设计的有效实施，可以采取以下解决方案：1. 建立安全管理团队：组建专门的网络安全团队，负责网络安全管理与维护工作。
团队成员应具备专业的网络安全知识和技能，能够快速响应和处理网络安全事件。
网络管理系统中的网络拓扑分析技术一、引言网络管理系统是指通过一系列的软硬件设备对一个大型计算机网络进行全面监控并管理的系统。
在网络管理系统中，网络拓扑分析技术是非常关键的一个技术。
本文将就网络管理系统中的网络拓扑分析技术进行深入探讨。
二、网络拓扑简介网络拓扑是指计算机网络节点之间的物理连接关系和网络节点之间的逻辑连接关系。
在计算机网络中常见的几种网络拓扑结构有总线式、星型、环形、树型和网状等。
网络拓扑结构不仅仅是一种物理形式，它还包括了所有网络节点之间的逻辑关系。
三、网络拓扑分析技术的意义网络拓扑分析技术是指通过一系列网络分析方法，将网络节点的物理、逻辑关系进行深入剖析，并从中提取出有价值的信息和数据，以达到优化网络配置、提高网络性能、管理网络安全等目的。
具体来说，网络拓扑分析技术可以帮助我们实现以下几个方面的目标：1.发现网络故障和漏洞通过网络拓扑分析技术，可以清楚地了解到网络中的各个节点之间的连接关系以及网络中的数据流向，从而及时发现网络中的故障和漏洞，提高网络的可靠性和稳定性。
2.优化网络配置通过对网络拓扑的分析，可以了解到网络中的各种设备的相互连接关系，从而优化设备的配置，为网络提供更好的服务和支持。
3.管理网络安全网络拓扑分析技术可以帮助我们及时发现和解决网络安全隐患，提高网络的安全性。
四、网络拓扑分析技术的方法和工具网络拓扑分析技术的具体实现需要使用一系列相关的技术和工具，下面对一些常见的网络拓扑分析技术方法和工具进行介绍。
1.路由跟踪路由跟踪是指通过对网络中的每一个路由器进行跟踪，判断网络中的路由和链路的状态，从而清晰地了解到每一个节点之间的具体连接状态。
2.网络映射网络映射是指通过对网络进行扫描和探测，收集网络中各种设备的信息，然后对这些信息进行可视化的表示，以清晰地展现网络拓扑结构。
3.IP扫描IP扫描是指通过向网络中的每个IP地址发送探测包，从而收集网络中所有活动设备的信息，便于管理者对网络进行分析和管理。

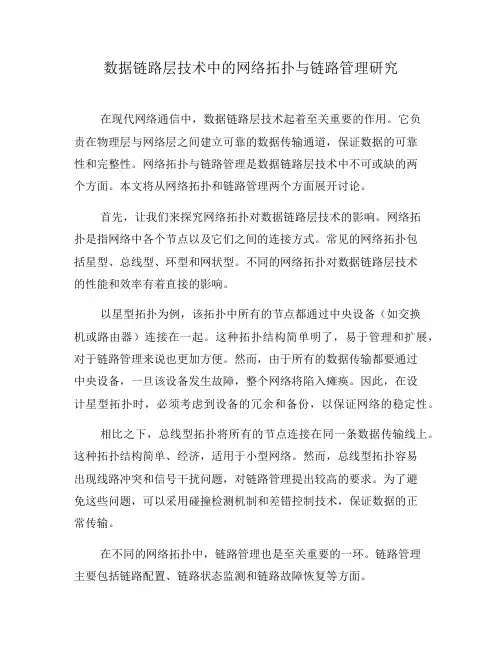

数据链路层技术中的网络拓扑与链路管理研究在现代网络通信中，数据链路层技术起着至关重要的作用。
它负责在物理层与网络层之间建立可靠的数据传输通道，保证数据的可靠性和完整性。
网络拓扑与链路管理是数据链路层技术中不可或缺的两个方面。
本文将从网络拓扑和链路管理两个方面展开讨论。
首先，让我们来探究网络拓扑对数据链路层技术的影响。
网络拓扑是指网络中各个节点以及它们之间的连接方式。
常见的网络拓扑包括星型、总线型、环型和网状型。
不同的网络拓扑对数据链路层技术的性能和效率有着直接的影响。
以星型拓扑为例，该拓扑中所有的节点都通过中央设备（如交换机或路由器）连接在一起。
这种拓扑结构简单明了，易于管理和扩展，对于链路管理来说也更加方便。
然而，由于所有的数据传输都要通过中央设备，一旦该设备发生故障，整个网络将陷入瘫痪。
因此，在设计星型拓扑时，必须考虑到设备的冗余和备份，以保证网络的稳定性。
相比之下，总线型拓扑将所有的节点连接在同一条数据传输线上。
这种拓扑结构简单、经济，适用于小型网络。
然而，总线型拓扑容易出现线路冲突和信号干扰问题，对链路管理提出较高的要求。
为了避免这些问题，可以采用碰撞检测机制和差错控制技术，保证数据的正常传输。
在不同的网络拓扑中，链路管理也是至关重要的一环。
链路管理主要包括链路配置、链路状态监测和链路故障恢复等方面。
链路配置是指通过配置不同的链路参数，如传输速率、传输模式和带宽分配等，来满足不同网络应用的需求。
在链路配置过程中，需要考虑到数据的实时性、可靠性和带宽利用率等因素，以提供最佳的网络性能。
链路状态监测是指对链路的工作状态进行实时监测和分析。
通过监测链路的负载情况和工作稳定性等指标，可以及时发现链路问题，并采取相应的措施进行维护和优化。
常见的链路状态监测技术包括链路负载平衡、链路故障检测和链路质量测量等。
链路故障恢复是指在链路发生故障时，通过采取相应的恢复措施，及时恢复链路的正常工作状态。
链路故障恢复通常分为主动恢复和被动恢复两种方式。
