光电测速传感器参数介绍
- 格式:doc
- 大小:434.50 KB
- 文档页数:4

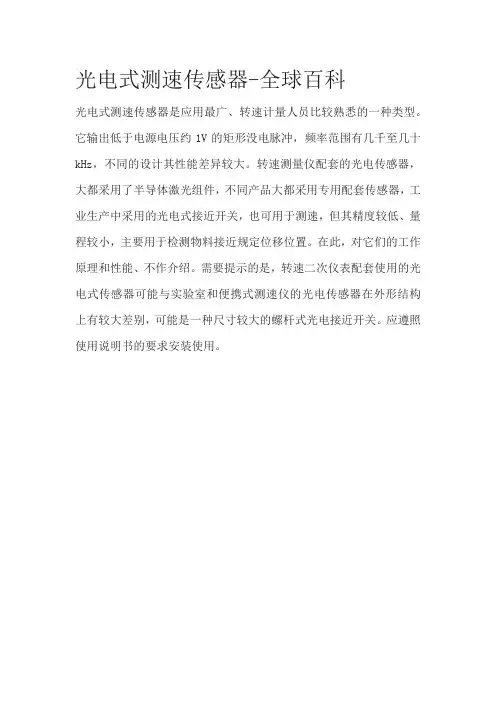

光电式测速传感器-全球百科
光电式测速传感器是应用最广、转速计量人员比较熟悉的一种类型。
它输出低于电源电压约1V的矩形没电脉冲,频率范围有几千至几十kHz,不同的设计其性能差异较大。
转速测量仪配套的光电传感器,大都采用了半导体激光组件,不同产品大都采用专用配套传感器,工业生产中采用的光电式接近开关,也可用于测速,但其精度较低、量程较小,主要用于检测物料接近规定位移位置。
在此,对它们的工作原理和性能、不作介绍。
需要提示的是,转速二次仪表配套使用的光电式传感器可能与实验室和便携式测速仪的光电传感器在外形结构上有较大差别,可能是一种尺寸较大的螺杆式光电接近开关。
应遵照使用说明书的要求安装使用。
Photoelectric Sensors2.144BMOA Miniature Remote Amplifier SensorsNeed the precision of a laserphotoelectric sensor, but have no room to mount something that big? Ultra miniaturesensing heads down to 2 mmcan fit into applications wheremost sensors won’t. The BMOA component systems use an amplifier to power and control the signals from the sensing head, making it a unique alternative to typical fiber optic solutions. The BMOA component systems offer maximum flexibility with high flex cable versions for moving applications likerobotic arms. The systems can detect targets as small as 0.05 mm. The BMOAamplifiers make set-up and operation easy, using a simpledynamic teach function, or amanual push-button adjustment mode. Available in economical discrete or advanced analog outputversions to solve difficult applications.Features– Smallest sensing head in the industry– Laser-like precision to detect targets as small as 0.05 mm – High speed switching up to 5 kHz– 50 ms pulse stretching delay – Simple pushbuttonadjustment of dynamic teach function– Stability and Output Function LEDs– Discrete output versions PNP and NPN– Analog Output versions 0…10 Vdc and 4…20 mA – Din-rail or panel mountable Applications– Thread detection – Small part profiling – Robotic end-effectors– Semiconductor component detection– High performance alternative to fiber opticsBMOAMiniature Remote Amplifier SensorsBMO A01... amplifiers only.C o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o m2.145t p76o amplifier connectoramplifier connectoramplifier connectorC o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o mPhotoelectric Sensors2.146High SpeedBMO A01-I-PU-C-02BMO A01-I-NU-C-02SeriesDiscrete Output PNP Normally-open NPNNormally-open Analog Output 0...10 Vdc 4...20 mASupply VoltageVoltage Drop U d at I e Output Current (digital)Analog Output Type (Voltage)Analog Output Type (Current)Analog Output Load (voltage) min load Analog Output Load (current) Max Load Current Consumption I o (no load)Protections Response TimeSwitching FrequencyPulsed/Non-Pulsed Light Source Output FunctionOperating Temperature Range Degree of Protection per IEC 60529Sensitivity/Range Adjustment Power/Stability Indication Alarm Indication Output LEDHousing MaterialWeightConnection (to control system)10…30 Vdc< 2 V 100 mA 45 mAShort Circuit, Reverse Polarity100 µs 5 KHz Non-PulsedLight/Dark Selectable -10° C to +55° CIP 65Teach-in and ManualGreen LED Yellow LED ABS 55 g2 m PVC Cable ,3 x 26 AWGq w e rBMOAMiniature Remote Amplifier SensorsSensitivity settingAUT – the amplifier will determine the best setting for the application.MAN – this allows you to fine-tune the settings or manually adjust the sensor for difficult applications.Wiring DiagramsOutput GNDOutput GNDrC o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o mFiber Optics/photoelectricObject Resolution for Diffuse Sensors42-2-4-6-8Y(mm)055M, 06TM & 66RMYMeasuring Arrangement:900a standard resolution amplifier.04SM, 05TM & 66RMthe beam at certain ranges.Sensing Distance for Diffuse Sensors0.8% 1.6% 3.1% 6.3% 12.5% 25% 50% 100%Absolute Mode (ABS)This mode offers the maximum accuracy for allapplications. The amplifier will offer 8 stages ofCourtesyofCMA/Flodyne/Hydradyne▪MotionControl▪Hydraulic▪Pneumatic▪Electrical▪Mechanical▪(8)426-548▪www.cmafh.co m。
光电传感器的测量内容
光电传感器是一种将光信号转换为电信号的传感器,它可以测量多种物理量和参数,以下是一些常见的测量内容:
1. 光强度:光电传感器可以测量光的强度,通常用于光照度计、光度计等仪器中,用于测量环境中的光强。
2. 光通量:光通量是指单位时间内通过某一面积的光能量,光电传感器可以测量光通量,常用于光功率计等仪器中。
3. 光波长:一些光电传感器可以测量光的波长,常用于光谱仪等仪器中,用于分析光的成分和特性。
4. 距离和位置:通过测量光的传播时间或相位差,光电传感器可以测量物体的距离和位置,常用于工业自动化、机器人、汽车等领域。
5. 运动和速度:利用光的反射或遮挡原理,光电传感器可以检测物体的运动和速度,常用于安防监控、工业检测等领域。
6. 颜色和色彩:一些光电传感器可以识别光的颜色和色彩,常用于颜色分选机、色度计等仪器中。
7. 气体和液体成分:利用光的吸收或散射特性,光电传感器可以检测气体和液体中的成分,常用于环境监测、化学分析等领域。
这只是一些常见的光电传感器测量内容,实际上,根据具体的应用和传感器类型,还可以测量其他物理量和参数。
光电传感器具有高精度、快速响应、非接触测量等优点,在各个领域得到广泛应用。
附录② 光电测速传感器光电式传感器通常先将被测机械量的变化转化成光量的变化,再利用光电效应将光量变化转换成电量的变化。
在光的照射下,材料的导电性增加,电阻率下降的现象叫光电效应。
基于光电效应的光器件有光敏电阻及光导管。
当有光照时,光敏电阻阻值随光照射的强弱而变化,相应的测量电路中就有与光通量有关的电信号输出。
各种光电器件均具有不同的光谱特性,即光电器件对不同波长的光线具有不同的灵敏度,因而在选用时,要注意与一定波长的光源配合使用。
利用光源和光电器件之间的物体遮光程度的变化,即可进行机械参数测量。
如图12—1为直射式光电转速传感器。
被测轴(输入轴)上装有圆盘式光栅(开空圆盘),圆盘两侧分别设置发光管(光源)和光电器 件(光敏元件),当轴转动时,光电器件不断地接收光脉冲而产生电脉冲, 该电脉冲与转速成正比,因而可以用输出电脉冲的频数换算轴的转速。
附录—1 光电传感器结构示意图图附录-1为本设计采用的光电测速传感器工作示意图。
光电测速传感器安装在制动器外壳上,利用制动盘上均布的小孔透光频率的变化,即可对主轴转速进行测量。
制动盘上加工有直径为mm10的均布小孔,光电转速传感器的发光管和感光器件分别与小孔同心,当制动盘跟随主轴转动时,光电器件不断地接收光脉冲而产生电脉冲,电脉冲与转速成正比,因而可以用输出电脉冲的频数换算轴的转速。
该电脉冲信号经过放大后传输给可编程程序控制器,经过可编程程序控制器的识别和处理,再传递给主控系统,最终控制提升机完成从加速、等速、减速、爬行到停车整个运行过程的开关量的逻辑控制。
由于本设计采用的是直流电动机,而直流电动机具有调速反应快的特点,与光电转速传感器配套使用,更能发挥出本方案的优点。
附录—2 光电传感器工作示意图光电测速传感器(两组)的安装调试要求1. 传感器安装时应远离高强电磁场、强光源、强震动、高温及有腐蚀性气体的场合,传感器信号线必须采用屏蔽线,且屏蔽线应可靠接地。
光电测速传感器原理
光电测速传感器是一种能够通过光电效应进行测速的传感器。
其原理基于光电效应,即当光线通过一定的介质时,会激发出电子的运动,从而产生电流。
在光电测速传感器中,通常会使用一个发光二极管(LED)和一个光敏二极管(Photodiode)来实现测速功能。
LED会发出
一束光线,该光线会被测速目标物体反射或透过。
光敏二极管会接收到反射或透过的光线,并转化为电流。
当目标物体靠近光电测速传感器时,光线的强度会增加,从而使光敏二极管接收到的光强增大,进而产生更大的电流。
反之,当目标物体远离传感器时,光线的强度减小,光敏二极管接收到的光强减小,电流也相应减小。
通过测量接收到的光电流的变化,传感器可以计算出目标物体的速度。
根据光线与目标物体的反射或透射关系,传感器还可以确定运动的方向。
光电测速传感器广泛应用于工业自动化领域中的物体测速、长度测量、位置检测等方面。
其原理简单,成本较低,测量精度高,可靠性较强,因此得到了广泛的应用。
红外光电传感器的参数
红外光电传感器的参数可以包括以下几个方面:
1. 工作电压:红外光电传感器通常需要外部提供工作电压,通常在3.3V和5V之间。
2. 感测距离:指传感器能够探测到的物体的最大距离。
这个参数可以根据具体的传感器型号而有所不同,一般范围从几厘米到几米不等。
3. 探测范围:指传感器能够检测到红外光的波长范围。
不同传感器可以专门设计用于特定的红外波长范围,如近红外、中红外和远红外等。
4. 输出类型:常见的红外光电传感器的输出类型包括模拟输出和数字输出。
模拟输出通常是传感器通过电压或电流来表示探测到的红外光的强度,而数字输出则是通过数字信号来表示。
5. 响应时间:传感器的响应时间指的是传感器从接收到红外光信号到输出结果的时间。
响应时间越短,表示传感器的反应速度越快。
6. 工作温度范围:传感器的工作温度范围指的是传感器可以正常工作的环境温度范围。
一般来说,常见的红外光电传感器的工作温度范围在-40°C至85°C之间。
7. 接口类型:传感器的接口类型指的是传感器与其他设备之间
进行数据传输的接口标准,如I2C、SPI或UART等。
这些是红外光电传感器常见的参数,具体的传感器型号和应用场景会有所不同,可以根据具体需求选择合适的红外光电传感器。

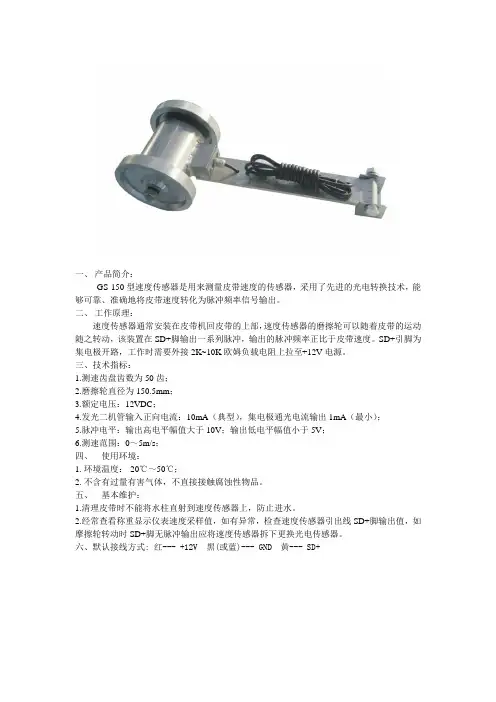

一、产品简介:
GS-150型速度传感器是用来测量皮带速度的传感器,采用了先进的光电转换技术,能够可靠、准确地将皮带速度转化为脉冲频率信号输出。
二、工作原理:
速度传感器通常安装在皮带机回皮带的上部,速度传感器的磨擦轮可以随着皮带的运动随之转动,该装置在SD+脚输出一系列脉冲,输出的脉冲频率正比于皮带速度。
SD+引脚为集电极开路,工作时需要外接2K~10K欧姆负载电阻上拉至+12V电源。
三、技术指标:
1.测速齿盘齿数为50齿;
2.磨擦轮直径为150.5mm;
3.额定电压:12VDC;
4.发光二机管输入正向电流:10mA(典型),集电极通光电流输出1mA(最小);
5.脉冲电平:输出高电平幅值大于10V;输出低电平幅值小于5V;
6.测速范围:0~5m/s;
四、使用环境:
1. 环境温度:-20℃~50℃;
2. 不含有过量有害气体,不直接接触腐蚀性物品。
五、基本维护:
1.清理皮带时不能将水柱直射到速度传感器上,防止进水。
2.经常查看称重显示仪表速度采样值,如有异常,检查速度传感器引出线SD+脚输出值,如摩擦轮转动时SD+脚无脉冲输出应将速度传感器拆下更换光电传感器。
六、默认接线方式: 红--- +12V 黑(或蓝)--- GND 黄--- SD+。
1.描述Description:产品为光电测速传感器,包括传感器和码盘两部分,这个产品便宜,方便安装,同时重量非常轻,对于追求高速度的智能车的选手,这个是最完美的测速装备了!2、规格Specifications:线数:100线外直径:22mm内孔直径:3.5mm厚度:0.3mm材料:合金钢制作工艺:激光切割加工安装方式:用卖家送的安装柱就可以固定。
送PID测试程序可测正反转。
光电开关一共四根线:红黑为电源线,接5V电源;其他两根为信号线,输出方波信号,相位相差90度,可以直接被单片机捕捉到的。
一个测正转一个测反转。
测速对管技术参数:对管厂家:美国惠普HP原装供电电压:5V接线方式:红5V黑GND本品有大量现货,如果店家旺旺不在线,可直接拍下付款,我们会尽快发货!智能车、机器人的廉价测速方案,philips芯片,芯片自带解码芯片,绝非普通的双刻缝二极管。
对安装要求非常低,只要接收管和发射管的连线穿过码盘线即可。
0.5mm的线宽可以识别。
需要连接器请拍套餐哦,套餐价更优如图为在A车上的安装示意图双路AB相输出,相位差2uS,用一个D触发器(74HC/LS74)就能判断正反转。
接收管无需上拉电阻,发射管加上电阻限流保护即可。
A车电机满速运转是,带动100线普通码盘,可以得到高达30.9776kHz 的脉冲信号,如果在10ms内进行测速累积,可以测出309个脉冲,1秒可以重复测量高达100次!如果想提高精度,可以使用100ms进行累计积数,速度分辨率可以高达3097个档次。
大大减少PID环节中速度反馈的±1误差,即使这样高的精度,每秒仍可进行10次测量,不输专业欧姆龙编码器工作电压:发射管:1.6V <=20mA接收管:2.8~16V 推挽输出,无需上拉电阻本商品是纯发射接收管,需要在发射管外加保护电阻。
如需带外壳和保护电阻(工作电压3.3V~12V)推挽输出的点此:/auction/item_detail.htm?item_num_id=93 61518489浏览了该宝贝的会员还浏览了。
光电传感器的参数-回复光电传感器的参数一直是电子行业中关注的焦点之一。
光电传感器是一种利用光电原理,将光信号转换为电信号的传感器。
适用于工业控制、自动化控制、光电测量及仪器仪表等领域。
下面我们将一步一步回答有关光电传感器参数的内容。

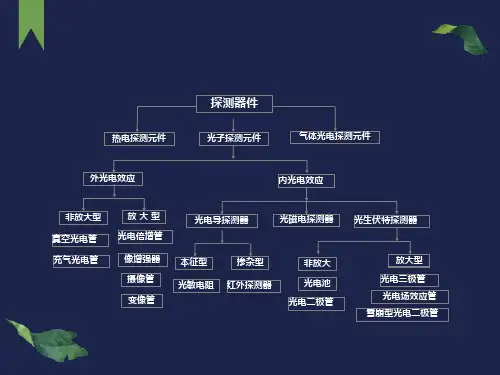

一、工作原理和分类光电传感器可分为发光器件和接收器件两个部分。
发光器件通过输入电流或电压激励,将电能转换为光能,发出光信号。
接收器件接收到光信号后,将光信号转换为电信号,通过电流或电压输出。
光电传感器根据工作原理可以分为光电二极管、光电三极管、光敏电阻、光功率计、光敏开关等多种类型。
不同类型的光电传感器具有不同的参数和应用范围,因此在选型时需要根据实际需求进行选择。
二、参数说明1. 光电传感器的响应波段:光电传感器的响应波段是指在一定电压或电流下,传感器对光信号的响应范围。
常见的光电传感器的响应波段有可见光波段、红外波段等。
2. 光电传感器的灵敏度:光电传感器的灵敏度是指传感器对光信号的敏感程度。
灵敏度越高,传感器对光信号的响应越快速、准确。
3. 光电传感器的动态范围:光电传感器的动态范围是指传感器能够检测到的最大和最小光强之间的范围。
动态范围越大,表示传感器对光信号的检测范围更广。
4. 光电传感器的分辨率:光电传感器的分辨率是指传感器能够分辨出的最小光强变化。
分辨率越高,说明传感器在检测光信号时具有更高的精确度。
5. 光电传感器的响应时间:光电传感器的响应时间是指传感器从接收到光信号到产生电信号的时间。
响应时间越短,说明传感器对光信号的响应速度更快。
6. 光电传感器的线性度:光电传感器的线性度是指传感器输出的电信号与输入光信号之间的线性关系。
线性度越高,传感器输出的电信号与输入光信号之间的关系越准确。
7. 光电传感器的环境适应能力:光电传感器的环境适应能力是指传感器在不同环境条件下的稳定性和可靠性。
主要考虑的因素有温度变化、湿度变化、电磁干扰等。
三、参数选择与应用光电传感器的参数选择需要根据实际应用需求进行综合考虑。
光电传感器的参数
光电传感器的参数包括但不限于:
1. 检测距离:它反映了传感器能够检测到的对象距离的范围,例如30mm。
2. 工作电压:决定了传感器正常工作所需的电压,如10\~30VDC。
3. 输出方式:描述了传感器的输出信号类型,例如NPN或PNP。
4. 灵敏度:这是传感器对输入光信号的反应程度,常见的表达方式有流明灵敏度和勒克斯灵敏度。
5. 时间响应特性:描述了传感器对光源辐射响应的快慢,可以用阶跃响应和频率响应来衡量。
6. 频率响应:传感器的响应随光源辐射的调制频率而变化的特性,通常用于描述线性特性的传感器。
此外,光电传感器的参数还包括工作波长、响应时间、测量范围、线性范围、允许误差、重复性、分辨率等。
这些参数根据不同的光电传感器类型和应用场景会有所不同。
如需了解更多信息,建议阅读光电传感器相关书籍或咨询专业人士。
由于光电传感器的出现,其为检测和控制领域做出了非同小可的贡献。
尤其是光电测速传感器,应用较为广泛。
因为,该产品有着抗干扰性好、结构紧凑以及测量能力好等特点,得到了众多行业的认可与使用。
光电测速传感器是一种角位移传感器,由装在被测轴上的带缝隙圆盘、光源、光电器件和指示缝隙盘组成。
具有非接触、高精度、高分辨率、高可靠性和响应快等优点,在检测和控制领域获得了广泛的应用。
此外,光电传感器在工业上的应用可归纳为直射式、反射式、投射式三种基本形式。
由于光电测量方法灵活多样,可测参数众多,一般情况下又具有非接触、高精度、高分辨率、高可靠性和相应快等优点。
其相关优势如下:
1、抗干扰性好:光电测速传感器多采用LED作为光线投射部件,极少会出现光线停顿的情况,也不会存在灯泡烧毁等故障危险。
另外,光电测速传感器的光源都是经过特殊方式调制的,有极强的抗干扰能力,不会受普通光线的干扰。
2、结构紧凑:光电测速传感器的结构紧凑,主要由投射光线部件、接收光线部件也就是光敏元件和放大元件等组成,因此光电测速传感器的体积设计小巧、内部结构精致,非常便于使用者的携带、安装和使用。
3、测量能力好:光电测速传感器的可采用光纤封装,可于测量微小的物体,特别是微小旋转体的测量,特别适用于准确、小元件的机械设备测量。
光电测速传感器的运行稳定,有良好的可靠性,测量的精度较高,能满足使用者的测量要求。
4、非接触式:光电测速传感器采用光学原理制造,属于非接触式转速测量仪表。
光电测速传感器的测量无需与被测量对象接触,不会对被测量轴形成额外的负载,因此光电测速传感器的测量误差更小,精度更高。
特点描述 Feature Description 输出方式I / O mode
·能检测各种物体
·具有极性保护、短路保护功能 ·外壳材料:黄铜镀镍 ·防护等级IP65 ·耐温-25℃~55℃
直流两线常开 直流两线常闭 直流三线NPN 常开 直流三线NPN 常闭 直流三线PNP 常开 直流三线PNP 常闭 交流两线常开 交流两线常闭
规格参数 Specification
检测方式
漫反射式/镜反射式/对射式
产品规格
光耦
/M8/M12/M18/M30/FS30/FS50/FS1
00
电源电压10…36VDC/20…250VAC 工作电流表(晶体管/可控硅/继电器) 200mA/400mA/3A 响应时间<3ms
指向角3°...20°
电压降<1.5V
极性保护有
短路保护有
防护等级IP67
工作环境照度白炽灯(受光面照度) <=3000LUX 太阳光(受光面照度) <=10000LUX
环境温度-25℃…55℃接线图:
以上即是有关光电测速传感器方面的内容介绍,仅供大家进行参考。
同时,若是您还想要了解更多资讯,您可登录南京凯基特电气有限公司官网进行详细知晓。
据调查发现,该公司位于长三角六朝古都南京市,是一家专业从事传感器及胶带机保护装置研发生产及销售的企业。
目前,已经和众多的企业公司建立了友好的合作关系。
