液压阀符号及几位几通判断方法

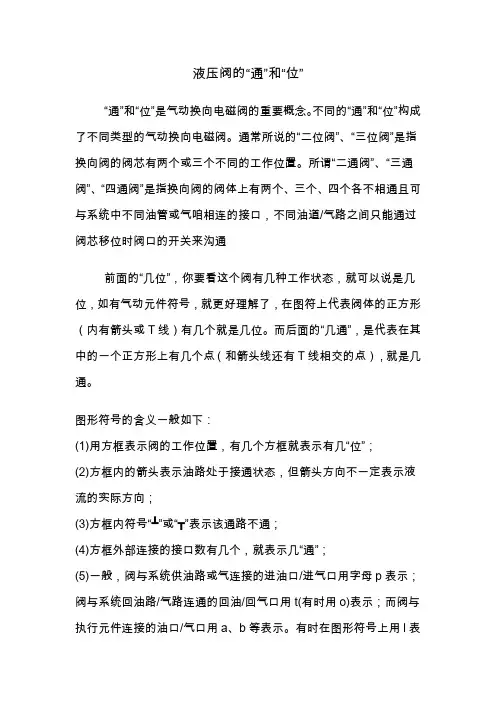

液压阀的“通”和“位”
“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l
表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

（下图为三位四通）。

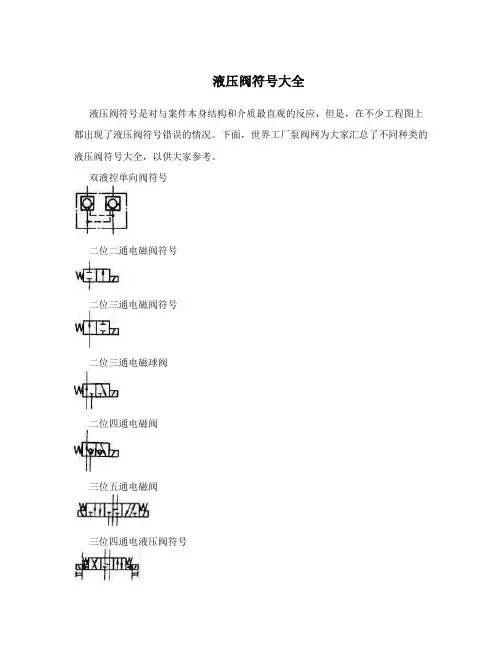

液压阀符号大全（附图）
时间：2011-04-07 14:53:57 编辑：amethyst来源：世界工厂泵阀网点击数：7418 液压阀符号是对与案件本身结构和介质最直观的反应，但是，在不少工程图上都出现了液压阀符号错误的情况。

下面，世界工厂泵阀网为大家汇总了不同种类的液压阀符号大全，以供大家参考。

双液控单向阀符号
二位二通电磁阀符号
二位三通电磁阀符号
二位三通电磁球阀
二位四通电磁阀
三位五通电磁阀
三位四通电液压阀符号
三位四通比例阀
先导型压力控制阀
先导型比例电磁式压力控制阀
单作用电磁铁
双作用电磁铁
单作用可调电磁操作(比例电磁铁，力马达等)
液压先导加压控制
液压二级先导加压控制
气-液先导加压控制
电-液先导加压控制
先导型比例电磁式溢流减压阀符号
定比减压阀符号
定差减压阀符号。

1.溢流阀图型符号2.减压阀图型符号溢流阀一般符号或直动型溢流阀减压阀一般符号或直动型减压阀先导型溢流阀先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油3.顺序阀图形符号4.卸荷阀图形符号顺序阀一般符号或直动型顺序阀卸荷阀一般符号或直动型卸荷阀先导型顺序阀先导型电磁卸荷阀p1>p2单向顺序阀（平衡阀）1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油1.单项阀图型符号2.液控单向阀图型符号单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2>p1时卸荷定差减压阀双向溢流阀直动式，外部泄油（注：文档可能无法思考全面，请浏览后下载，供参考。

）。

液压阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

（下图为三位四通）两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。

给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

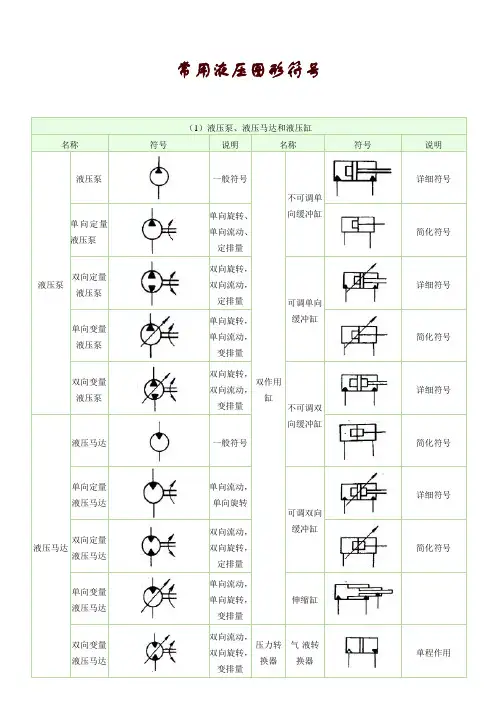

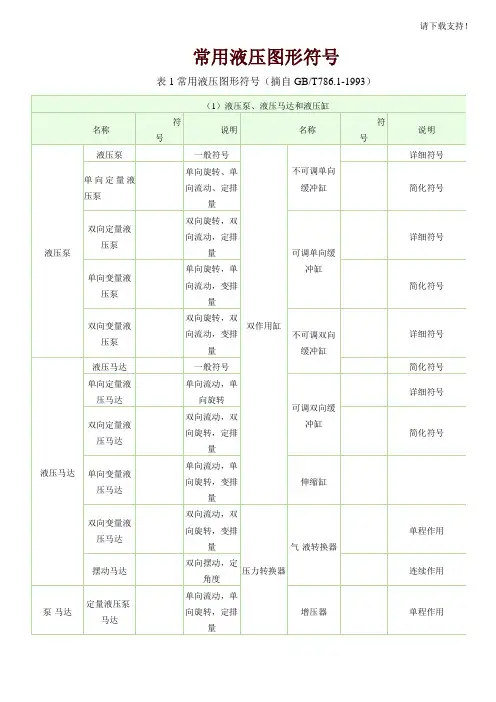

常用液压图形符号
表1常用液压图形符号（摘自GB/T786.1-1993）
有几个方块就是几位，方块内的箭头或者T与方块有几个交点就是几通，一般P表示进油管，T表示回油管，A,B 电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀
就叫几通电磁阀。

电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置，在线圈通电时处在
乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。

电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。

液压阀符号大全液压阀符号是对与案件本身结构和介质最直观的反应，但是，在不少工程图上都出现了液压阀符号错误的情况。

下面，世界工厂泵阀网为大家汇总了不同种类的液压阀符号大全，以供大家参考。

双液控单向阀符号二位二通电磁阀符号二位三通电磁阀符号二位三通电磁球阀二位四通电磁阀三位五通电磁阀三位四通电液压阀符号三位四通比例阀先导型压力控制阀先导型比例电磁式压力控制阀单作用电磁铁双作用电磁铁单作用可调电磁操作(比例电磁铁，力马达等) 液压先导加压控制液压二级先导加压控制气-液先导加压控制电-液先导加压控制先导型比例电磁式溢流减压阀符号定比减压阀符号定差减压阀符号文案编辑词条B 添加义项 ?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

在中国古代，文案亦作" 文按 "。

公文案卷。

《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。

"《晋书?桓温传》:"机务不可停废，常行文按宜为限日。

" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。

"《资治通鉴?晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。

"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。

常用液压图形符号
几位几通电磁阀的判断
有几个方块就是几位，方块内的箭头或者T与方块有几个交点就是几通，一般P表示进油管，T表示回油管，A,B
电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，
有几个通路口，该电磁阀就叫几通电磁阀。

电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，
对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。

电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。

、单向阀
1位一用方格表示，几位即几个方格
2 通一f 不通 ---- 、〒
箭头首尾和堵截符号与一个方格有几个交点即 为几通• 3 p.A.B.T 有固定方位，p —进油口，T —回油口
A.B —与执行元件连接的工作油口 4 弹簧一W 、M ，画在方格两侧。

二位阀，靠弹簧的一格。

5常态位置 < （原理图中，油路应该连接在常态位置 ）
三位阀，中间一格。

、机动换向阀：
图5*14 2注堪机动禱孵
、液动换向阀：
进洁口尺
(b) I -63 S 遷油口 Pi 出■口 F ,
Cc) I -E3B if
<d>軒号
Ki A P H T K t
A B
图小。

液动换向阀
囲色ti 三位“结禅bj和拒E|爭箝号
六、先导式减压阀：1
七、插装阀:
八、插装方向阀:
五、直动式液压阀:
辛轮
(•)蜻籾圈
站裤原理图
1
A
(a)
(b)(d)
压力控制插装阀:
L。

结构販理仍用作溢流阀或卸荷阀c）用作嶼序阀
1一先导阀2—主阀尺一阻尼孔
比例溢流阀:
工作原理囲(b)阳誓帚号比例换向阀:
比例调速阀:
p 1进油口
沌亟口鬥*出油口f«TT 兀列电临俄
L
加热冷却器:
(■)冷却3 (b)加热署。

三位换向阀中位机能的功能液压换向阀常用于油压机或各种液压设备，用传递压力，执行各种动作和功能。

滑阀式换向阀基本概念：位：阀芯相对于阀体的工作位置。

常用的有三位和二位阀。

通：阀体对外连接的主要油口数。

常用的是四通阀。

1 位—用方格表示，几位即几个方格2 通—↑不通—┴、┬箭头首尾和堵截符号与一个方格有几个交点即为几通.3 p.A.B.T有固定方位，p—进油口，T—回油口A.B—与执行元件连接的工作油口4 弹簧—W、M，画在方格两侧。

二位阀，靠弹簧的一格。

5 常态位置<(原理图中，油路应该连接在常态位置)三位阀，中间一格。

三位换向阀处在中位时，各阀口的连通形式称中位机能，常见三位阀的中位机能见各种中位机能的性能如下：O型：各油口全部封闭，缸可以在任意位置停止，系统不卸荷，缸启动平稳，制动时液压冲击大，换向位置精度高。

缺点，换向冲击大，油缸没卸荷，需另外加卸荷阀，否则油泵被闷住，马达会过载。

H 型：各油口全部连通，系统卸荷，启动有冲击，换向冲击小。

缺点：换向位置精度差，不能定位。

用于中位活塞需要自然活动的场所。

M型：系统卸荷，缸可以在任意位置停止，启动平稳，换向时有冲击。

这种阀是油路系统用得最多的阀。

以上三种是最常用的阀之一，其他形式中位机能的性能可见有关资料。

3位置形滑阀型式弹簧对中JIS液压符号最大流量L/min型号7MPa 14MPa 25MPa"2" DSHG-01-3C2168.5 616 9.5"3" DSHG-01-3C316 16 16"4" DSHG-01-3C4168.5 616 9.5"40" DSHG-01-3C40168.5 616 9.5"5" DSHG-01-3C5168.5 616 9.5"60" DSHG-01-3C6016 1612.516"7" DSHG-01-3C7168.5 616 9.5"9" DSHG-01-3C9168.5 616 9.5"10" DSHG-01-3C10168.5 616 9.5 DSHG-01-3C11"11" 16 8.5 616 9.5"12" DSHG-01-3C12168.5 616 9.5。
