机械设计复习要点及重点习题(机械类)

机械设计总复习考试知识点机械设计总复习⼀、填空题1、在V带传动中，带的型号是由计算功率和⼩带轮转速两个参数确定的。

2、在圆柱齿轮传动设计中，在中⼼距a及其他条件不变时，增⼤模数m，其齿⾯接触应⼒不变；齿根弯曲应⼒减⼩。

3、普通外圆柱螺纹联接的公称直径指的是螺纹的⼤径，计算螺纹的危险截⾯时使⽤的是螺纹的⼩径。

4、6312表⽰轴承内径为60mm，类型为深沟球轴承。

5、对⼀般参数的闭式齿轮传动，软齿⾯传动的主要失效形式为齿⾯疲劳点蚀，硬齿⾯传动的主要失效形式为轮齿折断。

6、在⼀般情况下，链传动的平均传动⽐为常数，瞬时传动⽐不为常数。

7、带传动主要失效形式为打滑和带的疲劳损坏，其设计准则是在保证传动不打滑的前提下使带具有⾜够的疲劳强度。

8、链传动⽔平布置时，最好紧边在上，松边在下。

9、蜗杆传动的主要缺点是齿⾯间的相对滑动速度很⼤，因此导致传动的效率较低、温升较⾼。

10、转速与基本额定动载荷⼀定的球轴承，若将轴承的当量动载荷增加⼀倍，则轴承寿命将变为原来的1/8。

11、在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为⽆限寿命区；；当N＜N0时，为有限寿命区。

12、由于弹性滑动现象，使带传动的传动⽐不准确。

带传动的主要失效形式为打滑和带的疲劳损坏。

13、按键齿齿廓曲线的不同，花键分为矩形花键和渐开线花键。

14、径向滑动轴承的条件性计算主要是限制平均压强、平均压强与轴颈圆周速度的乘积pv 和轴颈圆周速度v不超过许⽤值。

15、按受载情况不同，轴可分为⼼轴；转轴；传动轴。

16、螺纹的公称直径是⼤径，对外螺纹它是指螺纹⽛顶所在圆柱的直径。

17、对⼀般参数的闭式齿轮传动，软齿⾯传动的主要失效形式为齿⾯疲劳点蚀，硬齿⾯传动的主要失效形式为轮齿折断。

18、由⼀组协同⼯作的零件所组成的独⽴制造或独⽴装配的组合体称为：部件19、零件表⾯的疲劳是受到接触应⼒长期作⽤的表⾯产⽣裂纹或微粒剥落的现象。

20、键连接的主要类型有：平键、半圆件、楔键、切向件21、普通 V 型带共有七种型号，按传递功率⼤⼩依次排为： E 、D、C、B、A、Z 、Y ；22、轮齿的主要失效形式有：轮齿折断、齿⾯磨损、齿⾯点蚀、齿⾯胶合、塑性变形五种。

《机械设计》复习题一、填空题1.当动压润滑条件不具备，且边界油膜遭到破坏时,就会出现流体摩擦、边界摩擦和丁•摩擦同时存在的现象，这种摩擦状态称为混介摩擦。

2.对于转动的滚动轴承，其主要失效形式是疲劳点蚀，对于不转动、低速或摆动的轴承，主要失效形式是局部塑性变形，対于高速轴承，发热以至胶合是其主要失效形式。

3.轴如按受载性质区分，主要受弯矩的轴为心轴,主要受一转矩的轴为传动轴。

4.普通平键联接的工作面是键的两侧面；楔键联接的工作面是键的上下面。

5.为了便于互换及适应大虽生产，轴承内圈孔与轴的配合采用基孔制,轴承外圈与轴承座孔的配合采用基轴制。

6.不随时间变化的应力称为静应力，随时间变化的应力称为变应力，具有周期性的变应力称为循坏变应力。

7.按照平面图形的形状，螺纹分为二•角形螺纹、梯形螺纹和锯齿形螺纹等。

&按照工作条件，齿轮传动可分为开式传动和闭式传动两种。

9.直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为齿轮轴。

10.已知某三线螺纹中径为9.5mm,螺距为1mm,则螺纹的导程为3 mim11.联轴器和离合器都是用来实现轴与轴之间的连接，传递运动和动力。

但联轴器与离合辭的主要区别在于联轴器盂耍在停午后才能实现轴与轴的结合或分离，I佃离合器吋使丄作中的轴随时实现结合或分离。

12.齿轮传动的五种主要失效形式屮，最严重、必须避免的失效形式是—轮齿折断；软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀。

二、选择题1•循环特性r=-l的变应力是（A ）应力。

A.对称循环变B.脉动循环变C.非对称循坏变D.静2.在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，町采取的措施是（B）。

A.增大螺栓刚度Cb，减小被连接件刚度CmB.减小Cb，增大C”C•增大Cb和C m3.在螺栓连接设计中，若被连接件为铸件,A.避免螺栓受附加弯曲应力作用4.选取V带型号，主要取决于（D）。

《机械设计基础》复习重点、要点总结《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中，主要的设计准则习题1-1 机械零件常见的失效形式有哪些？1-2 在机械设计中，主要的设计准则有哪些？1-3 在机械设计中，选⽤材料的依据是什么？第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常⽤润滑剂的性能习题2-1 摩擦可分哪⼏类？各有何特点？2-2 润滑剂的作⽤是什麽？常⽤润滑剂有⼏类？第3章平⾯机构的结构分析复习重点1、机构及运动副的概念2、⾃由度计算平⾯机构：各运动构件均在同⼀平⾯内或相互平⾏平⾯内运动的机构，称为平⾯机构。

3.1 运动副及其分类运动副：构件间的可动联接。

（既保持直接接触，⼜能产⽣⼀定的相对运动）按照接触情况和两构件接触后的相对运动形式的不同，通常把平⾯运动副分为低副和⾼副两类。

3.2 平⾯机构⾃由度的计算⼀个作平⾯运动的⾃由构件具有三个⾃由度，若机构中有n个活动构件(即不包括机架)，在未通过运动副连接前共有3n个⾃由度。

当⽤P L个低副和P H个⾼副连接组成机构后，每个低副引⼊两个约束，每个⾼副引⼊⼀个约束，共引⼊2P L+P H个约束，因此整个机构相对机架的⾃由度数，即机构的⾃由度为F=3n-2P L-P H (1-1)下⾯举例说明此式的应⽤。

例1-1 试计算下图所⽰颚式破碎机机构的⾃由度。

解由其机构运动简图不难看出，该机构有3个活动构件，n=3；包含4个转动副，P L=4；没有⾼副，P H=0。

因此，由式(1-1)得该机构⾃由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平⾯机构⾃由度的注意事项应⽤式(1-1)计算平⾯机构⾃由度时，还必须注意以下⼀些特殊情况。

1. 复合铰链2. 局部⾃由度3. 虚约束例3-2 试计算图3-9所⽰⼤筛机构的⾃由度。

解机构中的滚⼦有⼀个局部⾃由度。

顶杆与机架在E和E′组成两个导路平⾏的移动副，其中之⼀为虚约束。

《机械设计》期末考试复习提纲要点《机械设计》期末考试复习提纲1．考试重点：第五、八、九、十、十二、十三和十五章，计算题基本以这几章为主，其余所讲各章以概念为主。

2．考试题型：填空、选择、简述和计算题。

3．各章重点第二章机械设计总论以概念为主，包括：机器组成、机械零件的主要失效形式、设计机械零件时应满足的基本要求、设计准则、机械零件常用材料第三章机械零件的强度1．图3-1中对各段曲线的划分及意义2．图3-3的作法3．应用图3-4如何确定单向稳定应力时当r=C、σm=C、σmin=C几种情况下极限应力。

4．提高机械零件疲劳强度的措施第四章摩擦、磨损及润滑概述1．概念：摩擦、磨损、干摩擦、边界摩擦、流体摩擦、混合摩擦2．磨损的种类、零件的磨损曲线含义（图4-6）3．润滑的方法第五章螺纹联接和螺旋传动1．概念螺纹的预紧、防松2．螺纹的类型（表5-1）、主要参数（大径、小径、螺距、导程、螺纹升角、牙形角等）、螺纹联接的基本类型及其特点。

3．螺纹的强度计算：几种螺栓联接强度计算的公式、紧螺栓联接公式中“1.3”代表的意义，叙述图5-16单个紧螺栓联接受力的变形过程；能够对螺栓的相对刚度进行分析。

4．螺栓组的受力计算：包括受横向载荷的联接、受转矩的螺栓组联接、倾覆力矩的螺栓组联接等四种情况。

5．提高螺纹联接强度的措施6．参看：书88页例题、习题5-4，5-5、5-6以及5-10第六章键、花键、无键联接和销联接1．键联接：主要类型、半圆键的优缺点、楔键和切向键的工作原理，工作表面2．花键联接：种类、定心方式第七章不考第八章带传动1．概念：带传动、弹性滑动、打滑、预紧2．带传动的类型、普通V带的结构、带的应力分析、张紧方法3．对弹性滑动和打滑的分析以及两者之间的关系4．利用欧拉公式分析对带传动能力的影响因素。

习题：8-1、8-2第九章链传动1．链传动与带传动的比较、滚子链的结构2．链传动的运动特性分析（图9-9），链传动的受力分析（即松、紧边力组成）第十章齿轮传动1．概念：使用系数Ka、动载系数Kv、齿间载荷分配系数Kα、齿向载荷分布系数Kβ、齿宽系数Ψ2．标准直齿圆柱齿轮传动的受力分析、力的计算公式3．弯曲强度公式及计算点，公式中各参数的意义（Y Fa，Y Sa、[σF]）4．齿面接触疲劳强度公式及计算点，公式中各参数的意义（Z H、Z E、[σH]）5．齿轮设计中的参数选择及影响6．标准斜齿圆柱齿轮传动的受力计算及受力图的绘制7．齿根弯曲疲劳强度公式和齿面疲劳强度公式的应用，及与直齿轮公式的比较；参考习题：10-1、10-5、10-2第十一章蜗杆传动1．蜗杆传动的类型、参数原则、失效形式、设计准则2．蜗杆传动的受力分析参考习题：11-1第十二章滑动轴承1．概念：滑动轴承、滚动轴承、液体动力润滑轴承、液体静压润滑轴承、径向滑动轴承2．径向滑动轴承的结构型式、失效形式、常用材料的类型及要满足的要求、轴瓦的结构3．形成流体动力润滑的必要条件4．对一维雷诺方程的分析，径向滑动轴承形成流体动力润滑的过程5．径向动力润滑滑动轴承的压力分布图第十三章滚动轴承1．概念向心推力轴承、轴承的寿命、轴承的额定寿命、额定动载荷、当量动载荷2．滚动轴承基本代号各位的意义，熟悉30000、60000、70000型的性能及特点3．滚子轴承与球轴承的性能对比4．滚动轴承寿命及当量动载荷的计算5．轴承装置的配置方法（三种）参考习题：13-1、13-5、例题13-2、例题13-3第十四章联轴器和离合器1．概念离合器、联轴器、刚性联轴器、挠性联轴器2．刚性联轴器的种类及特点、挠性联轴器的种类及特点3．掌握十字滑块联轴器的原理、万向联轴器的原理、齿式联轴器的原理4．离合器的种类和特点第十五章轴1．概念传动轴、心轴、转轴、2．轴上零件的周向定位方法3．轴上零件的轴向定位方法4．提高轴强度的常用措施5．轴的强度校核计算（按扭转强度、弯扭组合）6．纠正轴的错误画法参考习题：15-4、15-6、15-7参考题：填空题001 计算载荷F ca 、、平均载荷F 和载荷系数K 的关系式 ,强度计算时应该用载荷.002 在静强度条件下,塑性材料的极限应力是 ,而脆性材料的极限应力是 . 003 受预紧力和轴向工作载荷的螺栓，其总拉力为与之和. 004 ________螺纹常用于联接，_________、_________、_________螺纹常用于传动. 005 螺纹联接的主要类型有________、________、________和________.006 受轴向变载荷的紧螺栓联接,在工作载荷F 和残余预紧力不变的情况下,要提高螺栓的疲劳强度,可以减小_________或增大__________.007 用于联接的螺纹牙形有_________.用于传动的螺纹牙型有_________.008 有一受轴向载荷的紧螺栓联接,所受的预紧力F ′=6000N,工作时所受轴向工作载荷F=3000N,螺栓的相对刚度mb b C C C =0.2,则该螺栓所受的总拉力F 0=________,残余预紧力F ″=__________.009普通平键的工作面是_______，工作时靠________________________传递转矩.010 楔键的工作面是________，键的_______和它相配的________均具有1：100的斜度。

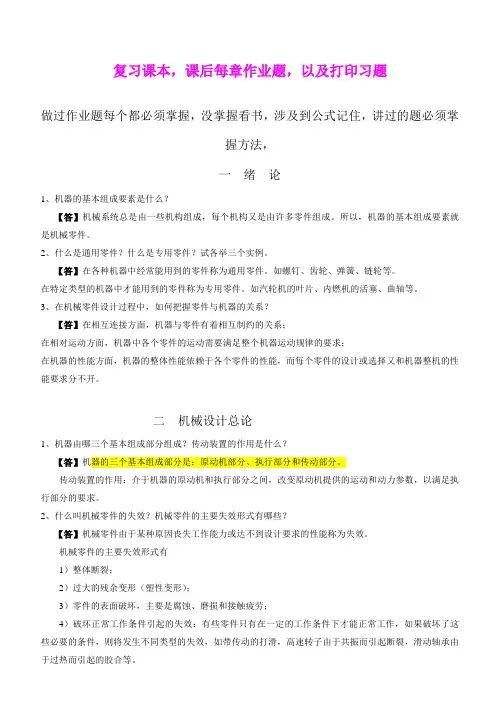

复习课本，课后每章作业题，以及打印习题做过作业题每个都必须掌握，没掌握看书，涉及到公式记住，讲过的题必须掌握方法，一绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

2、什么是通用零件？什么是专用零件？试各举三个实例。

【答】在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

二机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。

传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。

2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。

机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。

3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。

机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则三 机械零件的强度1、影响机械零件疲劳强度的主要因素有哪些？在设计中可以采用哪些措施提高机械零件的疲劳强度？【答】影响机械零件疲劳强度的主要因素有零件几何形状、尺寸大小、加工质量及强化因素。

机械设计知识要点及典型例题第一章1、机器的基本组成要素是（机械零件）。

机械设计是研究（通用零件）2、能区分通用零件和专用零件。

第二章1、简述常用零件的设计准则2、零件常见的失效形式：（）（）（）。

第三章1、应力的种类r=-1的应力是（），r=0的应力是（）。

接触应力是（脉动）滚动轴承的动圈应力循环性质是近似（脉动）2、P22图3-1曲线中B,C的数值。

3、能根据给定的数据绘制材料或零件简化的极限应力图时。

（绘图，P25页公式3-6，背）4、单项稳定变应力时，三种情况；rc,mc,minc加载线的绘制。

P26页5、影响机械零件疲劳强度的因素主要有三个：应力集中、绝对尺寸和表面状态典型例题1、一钢制轴类零件的危险剖面承受ma某200MPa，min－100MPa，综合影响系数K=2，材料的S＝400MPa，－1＝250MPa，0＝400MPa。

试：1）画出材料的简化极限应力线图，并判定零件的破坏形式。

2）按r=c加载计算该零件的安全系数。

(1)材料的简化极限应力线图如题2-31解图所示20010050MPa22min200100ama某150MPa22标出工作应力点M（100，150）如图所示。

材料的极限应力点为M1点，零件的破坏形式为疲劳破坏。

(2)计算安全系数mma某minS=210022504000.254001250=0.8Kam21500.2550安全系数小于1，零件的疲劳强度不够。

第四章1、影响润滑油粘度的主要因素（）、（）。

温度升高，粘度（2、一个零件磨损的三个典型阶段（）、（）、（）。

3、润滑脂的主要质量指标（锥入度）。

4、摩擦的种类：（）、（）、（）、（）。

第五章）1、螺纹的公称直径是（）径。

2、螺纹联接的防松就是防止螺旋副在受载时发生（）。

摩擦防松有（）、（）、（）。

3、受轴向载荷的紧螺栓联接，为保证被联接件不出现缝隙，因此残余预紧力（大于零）4、为提高螺栓在变载荷作用下的疲劳强度，可采取（）措施。

《机械设计》知识点复习1．机械中，制造的单元体是零件，运动的单元体是构件。

2．机构是由多个构件组成的组合体，构件之间应具有确定的相对运动。

3．两构件之间为面接触的运动副称为低副，引入一个低副将引进2个约束。

4．两构件之间为点或线接触的运动副称为高副，引入一个高副将引进1个约束。

5．机构具有确定相对运动的条件是机构的自由度数与原动件个数相等。

6．计算图示机构的自由度（如有复合铰链、虚约束、局部自由度，需在图中指出），并说明机构运动是否确定。

（1）（2）7．平带、V带传动主要依靠带与带轮之间的摩擦来传递运动和动力。

8．V带传动工作时，带的工作面是带的两侧面。

9．普通V带的型号是根据V带传动的功率和主动轮转速确定的。

10．普通V带标记“B2800 GB11544-1989”表示基准长度为2800mm的B 型V带。

11．带传动的主要失效形式是打滑和带的疲劳破坏。

12．带传动的中心距与小带轮直径一定时，若增大传动比，则小带轮上的包角减小。

13．普通V带的横截面为等腰梯形，楔角为40度。

在设计V带带轮时，为便于V带受拉后还能与带轮较好贴合，轮槽角一般要小于40度。

14．为使V 带传动中各根带受载均匀，带的根数不宜超过6根。

15．带传动的弹性滑动是由于带是弹性体，且带的紧边与松边的拉力不同所引起的。

只要带传递圆周力，就必然会发生弹性滑动，所以弹性滑动是不可以避免的。

弹性滑动会引起传动比误差。

16．带传动的打滑是指过载引起的全面滑动，是可以避免的。

打滑容易使带过早失效。

17．一对标准渐开线直齿圆柱齿轮的正确啮合条件是：两齿轮的模数相等、压力角相等。

18．一对齿轮啮合传动时，两齿轮的节圆始终相切。

19．一对渐开线标准直齿圆柱齿轮传动，若因安装不准确使中心距产生了误差，则其传动比仍然保持不变。

20．齿轮顶隙不仅能避免传动时齿顶与齿槽底部相抵触，且还可贮藏润滑油。

21．用展成法加工标准齿轮时，采用某一模数的齿轮刀具，能加工模数相同、齿数不同的多个齿轮。

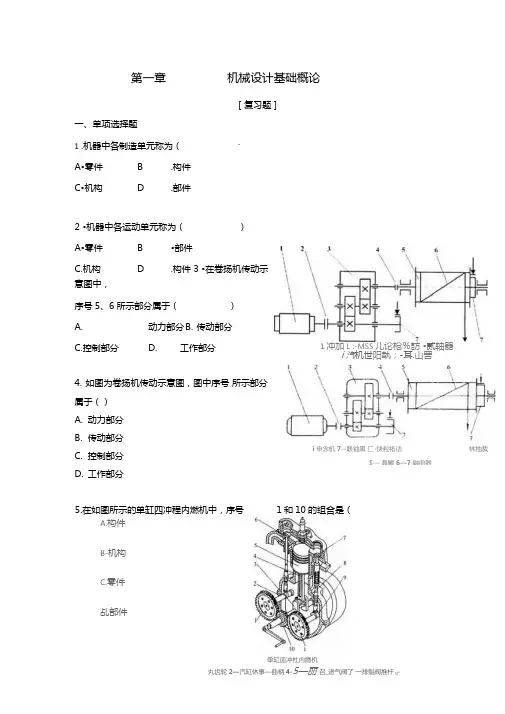

第一章 一、单项选择题1 .机器中各制造单元称为（A •零件B .构件C •机构D.部件2 •机器中各运动单元称为（ ）A •零件B •部件C.机构 D.构件 3 •在卷扬机传动示意图中，序号5、6所示部分属于（ ）A. 动力部分B. 传动部分C.控制部分D.工作部分4. 如图为卷扬机传动示意图，图中序号 所示部分属于（） A. 动力部分 B. 传动部分 C. 控制部分 D. 工作部分A.构件B-机构 C.零件乩部件单缸皿冲杜内燃机丸齿轮2—汽缸休事—曲柄4-5—丽 召_进气阀了 一排魁阀推杆9-5.在如图所示的单缸四冲程内燃机中，序号1和10的组合是（机械设计基础概论［复习题］）1冲加L :-MSS 儿论枪％訪 •贰轴器i 汽机世阳埶；-耳.山罟i 申念机 7--联铀黑 匸-快粒祐诂林抽裁$— 矗觸 6—7 鼬曲器^轮［”小齿轮6•如图所示，内燃机连杆中的连杆体1是（A.机构B.零件C.部件D.构件7.在如图所示的齿轮一凸轮轴系中,轴4称为（）A.零件B.机构C.构件D.部件-、单项选择题1A, 2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度［复习题］、单项选择题1.在平面机构中，每增加一个高副将引入（A. 0个约束 B . 1个约束 C2.在平面机构中，每增加一个低副将引入（A. 0个约束 B . 1个约束 C3.平面运动副所提供的约束为（）A.1 B.2 C.1).2个约束 D).2个约束 D或 2 D.3.3个约束.3个约束i—连杆体3—抽瓦4 一魅栓3—描惟螺母&一幵门钳［参考答4.平面运动副的最大约束数为（）A. 1 B . 2 C . 35.若两构件组成低副，则其接触形式为（A.面接触 B •点或线接触 C •点或面接触 D •线或面接触6.若两构件组成咼副，则其接触形式为（）A.线或面接触B.面接触C. 点或面接触D. 点或线接触7.若组成运动副的两构件间的相对运动是移动，则称这种运动副为（） A.转动副 B. 移动副 C. 球面副 D. 螺旋副8.由m个构件所组成的复合铰链所包含的转动副个数为（）A.1B.m-1C.mD.m+I9.机构具有确定相对运动的条件是（)A.机构的自由度数目等于主动件数目B. 机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D. 机构的自由度数目大于等于主动件数目10.图示为一机构模型，其对应的机构运动简图为（）A.图a B .图b C .图c D .图d、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________________ 。

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

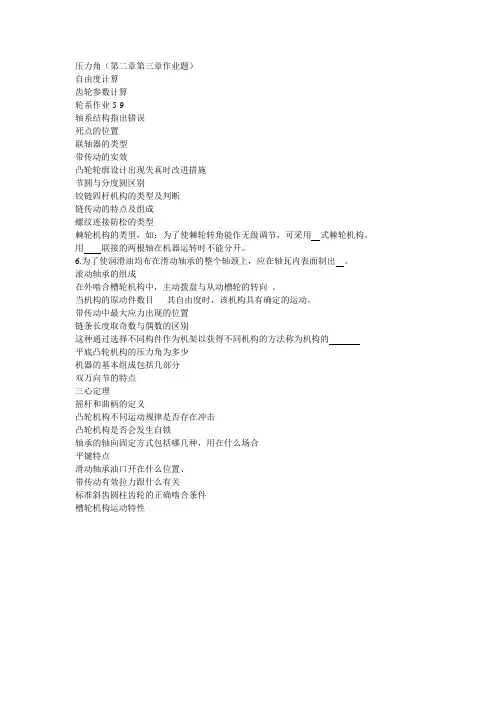

压力角（第二章第三章作业题）
自由度计算
齿轮参数计算
轮系作业5-9
轴系结构指出错误
死点的位置
联轴器的类型
带传动的实效
凸轮轮廓设计出现失真时改进措施
节圆与分度圆区别
铰链四杆机构的类型及判断
链传动的特点及组成
螺纹连接防松的类型
棘轮机构的类型，如：为了使棘轮转角能作无级调节，可采用式棘轮机构。

用联接的两根轴在机器运转时不能分开。

6.为了使润滑油均布在滑动轴承的整个轴颈上，应在轴瓦内表面制出。

滚动轴承的组成
在外啮合槽轮机构中，主动拨盘与从动槽轮的转向_。

当机构的原动件数目___其自由度时，该机构具有确定的运动。

带传动中最大应力出现的位置
链条长度取奇数与偶数的区别
这种通过选择不同构件作为机架以获得不同机构的方法称为机构的
平底凸轮机构的压力角为多少
机器的基本组成包括几部分
双万向节的特点
三心定理
摇杆和曲柄的定义
凸轮机构不同运动规律是否存在冲击
凸轮机构是否会发生自锁
轴承的轴向固定方式包括哪几种，用在什么场合
平键特点
滑动轴承油口开在什么位置、
带传动有效拉力跟什么有关
标准斜齿圆柱齿轮的正确啮合条件
槽轮机构运动特性
z1=18。

试确定大齿轮的齿数z2、齿轮的模数m和两轮的分度圆直径、齿顶圆直径。

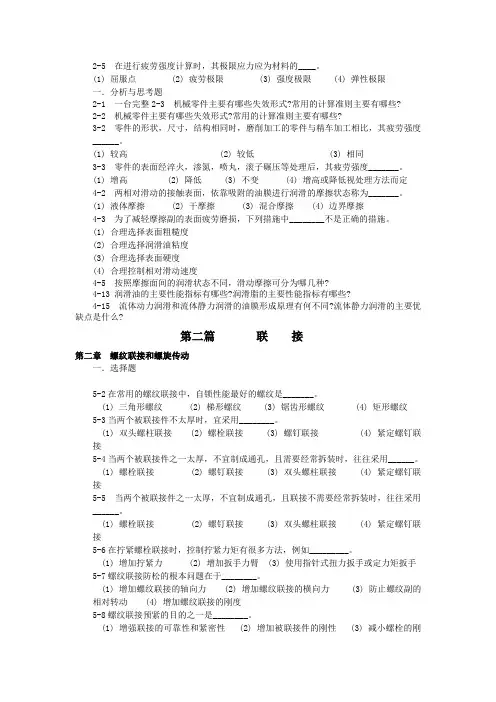

2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限一．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?3-2 零件的形状，尺寸，结构相同时，磨削加工的零件与精车加工相比，其疲劳强度______。

(1) 较高 (2) 较低 (3) 相同3-3 零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度_______。

(1) 增高 (2) 降低 (3) 不变 (4) 增高或降低视处理方法而定4-2 两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为_______。

(1) 液体摩擦 (2) 干摩擦 (3) 混合摩擦 (4) 边界摩擦4-3 为了减轻摩擦副的表面疲劳磨损，下列措施中________不是正确的措施。

(1)合理选择表面粗糙度(2)合理选择润滑油粘度(3)合理选择表面硬度(4)合理控制相对滑动速度4-5 按照摩擦面间的润滑状态不同，滑动摩擦可分为哪几种?4-13 润滑油的主要性能指标有哪些?润滑脂的主要性能指标有哪些?4-15 流体动力润滑和流体静力润滑的油膜形成原理有何不同?流体静力润滑的主要优缺点是什么?第二篇联接第二章螺纹联接和螺旋传动一．选择题5-2在常用的螺纹联接中，自锁性能最好的螺纹是_______。

(1) 三角形螺纹 (2) 梯形螺纹 (3) 锯齿形螺纹 (4) 矩形螺纹5-3当两个被联接件不太厚时，宜采用________。

(1) 双头螺柱联接 (2) 螺栓联接 (3) 螺钉联接 (4) 紧定螺钉联接5-4当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用______。

(1) 螺栓联接 (2) 螺钉联接 (3) 双头螺柱联接 (4) 紧定螺钉联接5-5 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用______。

《机械设计基础》期末复习重点第1章1、能够区分虚约束、局部自由度、复合铰链等概念。

2、掌握平面机构自由度的计算。

如例题1-7，习题1-10等。

3、掌握速度瞬心、三心定理、N个构件组成的机构的瞬心总数K= N（N-1）/2 第2章1、掌握铰链四杆机构有曲柄的条件，尤其是对杆长条件的理解。

2、对于给定的铰链四杆机构，能够判断其类型。

如习题2-1等。

3、掌握急回特性、最小传动角及死点位置等相关知识。

对于给定的铰链四杆机构，能够画出该机构的极位夹角、最小传动角及死点的位置，如教材图2-22、2-23及2-24等。

第3章1、掌握凸轮机构相关名词术语，并能够在图上依次标出，如基圆半径、推程运动角、远休止角、回程运动角、近休止角、行程、偏心距等。

2、了解常用的几种从动件运动规律的特点。

第4章1、了解渐开线齿廓的特点。

2、掌握标准直齿轮、斜齿轮的几何尺寸计算，如习题4-1、4-2、4-11及4-12等。

第5章1、了解什么是定轴轮系、行星轮系、周转轮系以及复合轮系。

2、掌握复合轮系传动比的计算，如例题5-4，习题5-10等。

第9章1、掌握常用的机械零件的失效形式。

2、掌握机械零件设计的一般步骤。

第10章1、了解螺纹主要参数的定义。

2、掌握机械制造常用螺纹的特点。

3、了解键的类型及键的失效形式。

4、掌握如何进行键的尺寸选择。

第11章1、掌握轮齿失效形式。

2、了解齿轮传动的设计准则。

3、了解直齿圆柱齿轮传动的强度计算，如齿形系数、齿根修正系数的确定。

第13章1、了解带传动的类型。

2、掌握带传动的弹性滑动和打滑的区别。

3、了解带的应力分析，如教材图13-10。

4、了解V带传动的计算，如V带型号的确定，中心距大小不同对带传动的影响，及如何确定中心距等。

第14章1、了解轴的功用及类型。

2、掌握轴的结构设计，了解轴上零件的定位及固定。

如在给定的装配图上找出结构设计中的错误，并加以改正，参考课件中给的例子。

第16章1、掌握滚动轴承的基本类型和特点。

学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。

2．构件是机器的单元。

零件是机器的单元。

3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

4．机器由部分、部分、部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有、、。

图1-1（二）选择题1．组成机械的各个相对运动的实物称为。

A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。

A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1 例2 例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链 无 无无局部自由度 滚子BB 处滚子虚约束 DF 杆、CG 杆之一；K 、K´之一 1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合） 运动副分析 凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L -P H =3×6-2×8-1=1F=3n-2P L -P H =3×4-2×4-2=2F=3n-2P L -P H =3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

齿轮传动习题1.问：常见的齿轮传动失效有哪些形式？答：齿轮的常见失效为：轮齿折断、齿面磨损、齿面点蚀、齿面胶合、塑性变形等。

2.问：在不改变材料和尺寸的情况下，如何提高轮齿的抗折断能力？答：可采取如下措施： 1)减小齿根应力集中; 2)增大轴及支承刚度;3)采用适当的热处理方法提高齿芯的韧性;4)对齿根表层进行强化处理。

3.问：为什么齿面点蚀一般首先发生在靠近节线的齿根面上？答：当轮齿在靠近节线处啮合时，由于相对滑动速度低形成油膜的条件差，润滑不良，摩擦力较大，特别是直齿轮传动，通常这时只有一对齿啮合，轮齿受力也最大，因此，点蚀也就首先出现在靠近节线的齿根面上。

4.问：在开式齿轮传动中，为什么一般不出现点蚀破坏？答：开式齿轮传动，由于齿面磨损较快，很少出现点蚀。

5.问：如何提高齿面抗点蚀的能力？答：可采取如下措施： 1) 提高齿面硬度和降低表面粗糙度 ;2) 在许用范围内采用大的变位系数和,以增大综合曲率半径;3)采用粘度高的润滑油;4)减小动载荷。

6.问：什么情况下工作的齿轮易出现胶合破坏？如何提高齿面抗胶合能力？答：高速重载或低速重载的齿轮传动易发生胶合失效。

措施： 1)采用角度变位以降低啮合开始和终了时的滑动系数;2)减小模数和齿高以降低滑动速度;3)采用极压润滑油;4)采用抗校核性能好的齿轮副材料;5)使大小齿轮保持硬度差;6)提高齿面硬度降低表面粗糙度。

7.问：闭式齿轮传动与开式齿轮传动的失效形式和设计准则有何不同？答：闭式齿轮传动：主要失效形式为齿面点蚀、轮齿折断和胶合。

目前一般只进行接触疲劳强度和弯曲疲劳强度计算。

开式齿轮传动：主要失效形式为轮齿折断和齿面磨损，磨损尚无完善的计算方法，故目前只进行弯曲疲劳强度计算，用适当增大模数的办法考虑磨损的影响。

8.问：硬齿面与软齿面如何划分？其热处理方式有何不同？答：软齿面： HB≤350，硬齿面： HB>350。

软齿面热处理一般为调质或正火，而硬齿面则是正火或调质后切齿，再经表面硬化处理。

零件的强度：疲劳破坏、疲劳极限、条件疲劳极限、寿命指数、疲劳曲线、疲劳极限线图、根据零件工作应力点在疲劳极限线图上的位置判断可能的破坏形式、简单加载下安全系数的确定、变应力五参数关系螺纹联接及螺旋传动1. 常用螺纹（按牙型分）的类型？三角形，矩形，梯形，锯齿形应用、标准除矩形？2. 在螺旋传动中，线数的多少对传动有何影响？一般控制在什么范围内？为什么？便于制造≤43. 拧紧螺母时，螺栓和被联接件各受什么载荷？拧紧力矩要克服哪些阻力矩？4. 联接螺纹能满足自锁条件，为什么在设计螺纹联接时还要考虑防松问题？图片5. 受预紧力p Q 的螺栓联接中，若单个螺栓受工作拉力F 时，其总拉力是否等于p Q 与F 之和？试画出单个螺栓联接受力变形线图加以说明。

6. 画出单个螺栓联接受力变形线图，并根据线图写出螺栓的总拉力、预紧力和剩余预紧力的计算公式。

7. 紧螺栓联接的工作拉力脉动变化时，螺栓的总拉力是如何变化的？画出单个螺栓联接受力变形线图加以说明。

8. 工作拉力脉动变化的紧螺栓联接，在剩余预紧力不变的条件下，减小螺栓的刚度或增大被联接件的刚度，对螺栓的强度有何影响？对预紧力有何影响？画出单个螺栓联接受力变形线图加以讨论9. 螺纹自锁的条件是什么？ 螺纹升角＜螺旋副当量摩擦角10.螺栓组连接受力分析及强度计算轴毂联接1. 平键两侧面工作面，键上面与轮毂槽底有间隙，结构简单，对中性好，拆装方便，无轴向固定和楔键联接上下面为工作面，上表面与轮毂底面均有1:100斜度，能轴向固定，破坏了轴与轮毂的对中性在工作原理上有什么不同？各有什么特点？2. 平键的标准截面尺寸如何确定由轴段直径d 从标准中选？键的长度如何确定根据轮毂的宽度，一般略短于轮毂宽度并应符合标准规定？3. 平键联接的失效形式（静联接压溃、动联接过度磨损）？4. 矩形花键小径定心和渐开线花键齿形定心如何定心？5. 普通平键、半圆键、楔键若采用双键时应如何布置？ 相错180度布置为什么？6. 键的工作原理、工作面，会画键联接轴的横断面图。

《机械设计基础》课程复习资料填空题问答题1. 简述如何提高轴疲劳强度？答：（1）合理布置轴上零件的位置，减小轴的载荷。

（2）采用合理结构，减少应力集中，（3）改善轴的表面质量，提高轴的疲劳强度；合理减小轴的表面及及圆角处的加工粗糙度值，增大轴的表面状态系数，以发挥其抗疲劳的性能；进行轴的表面强化处理，如：表面渗碳、碳氮共渗、氮化等化学热处理，辗压、喷丸等强化处理。

2. 为什么大多数螺纹联接必须防松？防松措施有哪些？答：在静载何作用下或温度变化不大时，螺纹联接不会自行松脱，而在冲击、振动、受变载荷作用或被联接件有相对转动等，螺纹联接可能逐渐松脱而失效，因此，必须防松。

防松措施有：①靠摩擦力防松；②机械防松；③破坏螺纹副防松。

3.何谓齿面疲劳点蚀，它是如何形成的？答：齿轮传动时，齿面承受很高交变的接触应力，在齿面上产生微小疲劳裂纹，裂缝中渗入润滑油，再经轮齿辗压，封闭在裂缝中的油压憎高，加速疲劳裂缝的扩展，使齿面表层小片金属剥落形成小坑，称为疲劳点蚀。

计算题1、已知一对渐开线外啮合标准直齿圆柱齿轮传动，其模数m=3mm ，齿数z 1=18，z 2=54，齿顶高系数1h *a ，顶隙系数c *=0.25，压力角α=20°.试求这对齿轮传动的标准中心距a、传动比i12及小齿轮的分度圆直径d1、齿顶圆直径d a1.2、计算图示机构的自由度。

若含有复合铰链、局部自由度和虚约束，请明确指出。

（注：图示机构中的几何条件为EFAB）//CD//解：构件CD（或EF）及两端传动副引入一个虚约束F=3n-2PL-PH=3X3-2X4-0=1。

《机械设计基础》课程重点总结、含有练习题。

适⽤于机械专业专升本《机械设计基础》课程重点总结绪论零件是制造的单元，构件是运动的单元，⼀部机器可包含⼀个或若⼲个机构，同⼀个机构可以组成不同的机器。

第⼀章平⾯机构的⾃由度和速度分析1.所以构件都在相互平⾏的平⾯内运动的机构称为平⾯机构；2.两构件直接接触并能产⽣⼀定相对运动的连接称为运动副。

两构件通过⾯接触组成的运动副称为低副，平⾯机构中的低副有移动副和转动副。

两构件通过点或线接触组成的运动副称为⾼副；3.绘制平⾯机构运动简图；4.机构⾃由度F=3n-2P l-P h,原动件数⼩于机构⾃由度，机构不具有确定的相对运动；原动件数⼤于机构⾃由度，机构中最弱的构件必将损坏；机构⾃由度等于零的构件组合，它的各构件之间不可能产⽣相对运动；5.计算平⾯机构⾃由度的注意事项：（1）复合铰链（图1-13）（2）局部⾃由度：凸轮⼩滚⼦焊为⼀体（3）虚约束（4）两个构件构成多个平⾯⾼副，各接触点的公共法线彼此重合时只算⼀个⾼副，各接触点的公共法线彼此不重合时相当于两个⾼副或⼀个低副，⽽不是虚约束；6.⾃由度的计算步骤要全：1）指出复合铰链、虚约束和局部⾃由度2）指出活动构件、低副、⾼副3）计算⾃由度4）指出构件有没有确定的运动。

第⼆章平⾯连杆机构1.平⾯连杆机构是由若⼲构件⽤低副(转动副、移动副)连接组成的平⾯机构，⼜称平⾯低副机构；按所含移动副数⽬的不同，可分为：全转动副的铰链四杆机构、含⼀个移动副的四杆机构和含两个移动副的机构。

2.铰链四杆机构：机构的固定构件称为机架；与机架⽤转动副相连接的构件称为连架杆；不与机架直接相连的构件称为连杆；铰链四杆机构分为曲柄摇杆机构、双曲柄机构、双摇杆机构。

3.含⼀个移动副的四杆机构：曲柄滑块机构、转动导杆机构、摆动导杆机构、定块机构、摇块机构，及其相互之间的倒置。

4.铰链四杆机构有整转副的条件是最短杆和最长杆长度之和⼩于等于其余两杆长度之和；整转副是最短边及其邻边组成的；铰链四杆机构是否存在曲柄依据：1）取最短杆为机架时，机架上有两个整转副，故得双曲柄机构；2）取最短杆的邻边为机架时，机架上只有⼀个整转副，故得曲柄摇杆机构；3）取最短杆的对边为机架时，机架上没有整转副，故得双摇杆机构。

机械设计考点：
主要题型：
1填空
2选择
3简答
4大题（大概40分）
大题
大题第一题：齿轮、蜗杆传动受力分析
大题第二题：螺栓计算
大题第三题：轴承计算（轴承寿命公式、当量载荷公式重点）大题第四道：轴系结构设计改错
简答题考点多，以下为老师提到的考点：（大概四个题）
1零件失效形式
2螺纹的预紧
3螺纹的放松
4带传动弹性滑动和打滑
5机械零件疲劳强度措施
6链传动多边形效应
7齿轮课本第一、二节
8蜗杆中各参数变化对蜗杆传动的影响
9蜗杆传动的热平衡计算和散热措施
10动压滑动轴承形成条件
11滑动轴承计算做那些计算
12轴向固定和周向固定的方法
填空选择题考一些小知识点。
