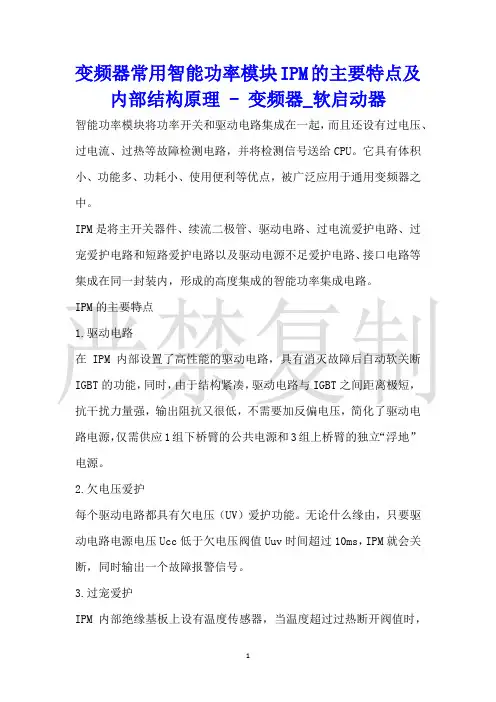

变频器常用智能功率模块IPM的主要特点及内部结构原理 - 变频器_软启动器智能功率模块将功率开关和驱动电路集成在一起，而且还设有过电压、过电流、过热等故障检测电路，并将检测信号送给CPU。

它具有体积小、功能多、功耗小、使用便利等优点，被广泛应用于通用变频器之中。

IPM是将主开关器件、续流二极管、驱动电路、过电流爱护电路、过宠爱护电路和短路爱护电路以及驱动电源不足爱护电路、接口电路等集成在同一封装内，形成的高度集成的智能功率集成电路。

IPM的主要特点1.驱动电路在IPM内部设置了高性能的驱动电路，具有消灭故障后自动软关断IGBT的功能，同时，由于结构紧凑，驱动电路与IGBT之间距离极短，抗干扰力量强，输出阻抗又很低，不需要加反偏电压，简化了驱动电路电源，仅需供应1组下桥臂的公共电源和3组上桥臂的独立“浮地”电源。

2.欠电压爱护每个驱动电路都具有欠电压（UV）爱护功能。

无论什么缘由，只要驱动电路电源电压Ucc低于欠电压阀值Uuv时间超过10ms，IPM就会关断，同时输出一个故障报警信号。

3.过宠爱护IPM内部绝缘基板上设有温度传感器，当温度超过过热断开阀值时，IPM内部的爱护电路就会阻挡门极驱动信号，不接受把握输入信号，直至过热现象消逝，爱护器件不受损坏，同时输出过热故障信号。

当温度下降到过热复位阀值时，电路自动恢复正常工作。

4.过电流、短路爱护IPM中的IGBT电流传感器是射极分流式，采样电阻上流过的电流很小，但与流过开关器件上的电流成正比例关系，从而取代了大功率电阻、电流互感器、霍尔电流传感器等电流监测组件。

假如IPM中任意一IGBT的C极电流大于过电流淌作电流10μs时，IPM将软关断，并且输出过电流报警信号。

5.制动电路IPM中设有IGBT组成的制动电路。

当IPM接收到制动信号后，制动电路中的IGBT导通，接在制动端BN的制动电阻吸取电能，制动电路工作。

6.使用便利IPM接受陶瓷绝缘结构，直接安装在绝缘板上。

mosfet型ipm用途MOSFET型IPM用途引言：随着电子技术的发展，功率电子器件在现代电力系统中扮演着重要的角色。

MOSFET型智能功率模块（IPM）作为一种集成了多种功能的功率电子器件，被广泛应用于各种电力控制系统中。

本文将介绍MOSFET型IPM的用途及其在不同领域中的应用。

一、MOSFET型IPM的基本原理MOSFET型IPM是一种集成了功率MOSFET、驱动电路和保护功能的智能功率模块。

功率MOSFET是一种常见的功率开关器件，具有低导通电阻和快速开关速度的特点。

IPM通过集成多个功率MOSFET，实现了功率开关功能，并通过驱动电路实现了对MOSFET的控制。

此外，IPM还集成了过流、过温、过压等多种保护功能，提高了系统的可靠性和稳定性。

二、MOSFET型IPM的用途1. 变频器MOSFET型IPM广泛应用于变频器中，用于电机控制。

变频器将输入的直流电源转换为可变频率、可变幅值的交流电源，实现对电机的精确控制。

IPM作为变频器的核心部件，具有高效、可靠的特点，能够提高系统的性能和效率。

2. 电力传输与配电MOSFET型IPM在电力传输与配电系统中扮演着重要的角色。

它可以用于高压直流输电系统，实现对电流的控制和保护。

此外，IPM 还可以用于电力配电系统中的开关和保护装置，提高系统的可靠性和安全性。

3. 电动汽车随着电动汽车的普及，MOSFET型IPM在电动汽车的电力控制系统中得到了广泛应用。

它被用于电机驱动和电池管理系统，实现对电动汽车的高效控制和管理。

IPM的高效率和高可靠性使得电动汽车具有更好的性能和续航里程。

4. 电力电子设备MOSFET型IPM还被广泛应用于各种电力电子设备中。

例如，它可以用于工业电机驱动、UPS电源、太阳能逆变器等。

IPM的集成化设计和高性能特点，使得这些电力电子设备具有更高的效率和可靠性。

5. 电力系统控制MOSFET型IPM在电力系统控制中起到了重要的作用。

智能功率模块原理智能功率模块（Intelligent Power Module，简称IPM）是一种集成了功率开关器件、驱动电路和保护功能的功率模块。

它通过对功率器件进行控制和监测，提供了高性能的功率转换和保护功能，广泛应用于电力电子领域。

智能功率模块原理主要由以下几个方面组成：1. 功率开关器件：智能功率模块中的功率开关器件通常是IGBT（Insulated Gate Bipolar Transistor）或MOSFET（金属氧化物半导体场效应晶体管）。

这些器件能够承受高电流和高电压，并具有低导通压降和高开关速度的特点。

2. 驱动电路：智能功率模块内部包含了用于驱动功率开关器件的驱动电路。

驱动电路通常由功率驱动器、转换器和隔离器组成。

功率驱动器负责提供足够的电流和电压来驱动功率开关器件。

转换器将输入电压转换为适合驱动电路的信号。

隔离器用于隔离控制信号和功率电路，以提高安全性。

3. 控制电路：智能功率模块的控制电路用于控制功率开关器件的开关行为。

控制电路通常由微控制器或数字信号处理器（DSP）实现，通过接收输入的控制信号，根据设定的工作模式和保护算法，产生适当的驱动信号来控制功率开关器件的开关。

4. 保护功能：智能功率模块还集成了多种保护功能，用于提高系统的可靠性和安全性。

常见的保护功能有过流保护、过温保护、短路保护和过电压保护等。

当系统发生异常情况时，保护功能会立即触发，切断功率开关器件的通路，以保护系统和器件免受损害。

智能功率模块的工作原理如下：1. 输入信号处理：智能功率模块首先接收外部的控制信号，包括开关信号、调制信号和保护信号等。

这些信号经过输入信号处理电路的处理，转换为适合内部控制电路使用的信号。

2. 控制信号生成：内部的控制电路根据输入信号和设定的工作模式，生成适当的控制信号。

根据不同的工作模式，控制电路可以实现PWM（脉宽调制）、SPWM （正弦脉宽调制）或SVPWM（空间矢量脉宽调制）等调制方式，控制开关器件的导通和断开。

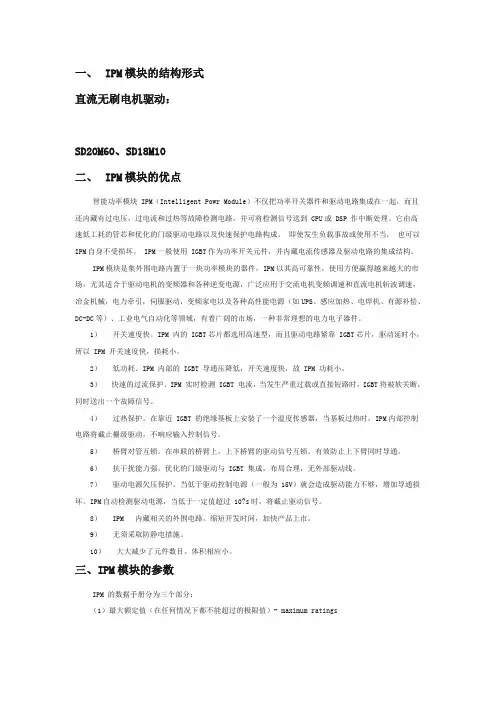

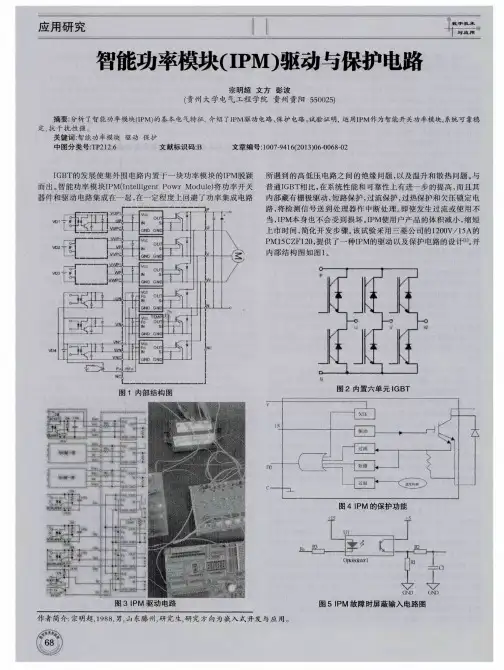

一、IPM模块的结构形式直流无刷电机驱动：SD20M60、SD18M10二、IPM模块的优点智能功率模块 IPM（Intelligent Powr Module）不仅把功率开关器件和驱动电路集成在一起，而且还内藏有过电压，过电流和过热等故障检测电路，并可将检测信号送到 CPU或 DSP 作中断处理。

它由高速低工耗的管芯和优化的门级驱动电路以及快速保护电路构成。

即使发生负载事故或使用不当，也可以IPM自身不受损坏。

IPM一般使用 IGBT作为功率开关元件，并内藏电流传感器及驱动电路的集成结构。

IPM模块是集外围电路内置于一块功率模块的器件，IPM以其高可靠性，使用方便赢得越来越大的市场，尤其适合于驱动电机的变频器和各种逆变电源，广泛应用于交流电机变频调速和直流电机斩波调速，冶金机械，电力牵引，伺服驱动，变频家电以及各种高性能电源（如UPS、感应加热、电焊机、有源补偿、DC-DC等）、工业电气自动化等领域，有着广阔的市场，一种非常理想的电力电子器件。

1）开关速度快。

IPM 内的 IGBT芯片都选用高速型，而且驱动电路紧靠 IGBT芯片，驱动延时小，所以 IPM 开关速度快，损耗小。

2）低功耗。

IPM 内部的 IGBT 导通压降低，开关速度快，故 IPM 功耗小。

3）快速的过流保护。

IPM 实时检测 IGBT 电流，当发生严重过载或直接短路时，IGBT将被软关断，同时送出一个故障信号。

4）过热保护。

在靠近 IGBT 的绝缘基板上安装了一个温度传感器，当基板过热时，IPM内部控制电路将截止栅级驱动，不响应输入控制信号。

5）桥臂对管互锁。

在串联的桥臂上，上下桥臂的驱动信号互锁。

有效防止上下臂同时导通。

6）抗干扰能力强。

优化的门级驱动与 IGBT 集成，布局合理，无外部驱动线。

7）驱动电源欠压保护。

当低于驱动控制电源（一般为 15V）就会造成驱动能力不够，增加导通损坏。

IPM自动检测驱动电源，当低于一定值超过 10?s时，将截止驱动信号。

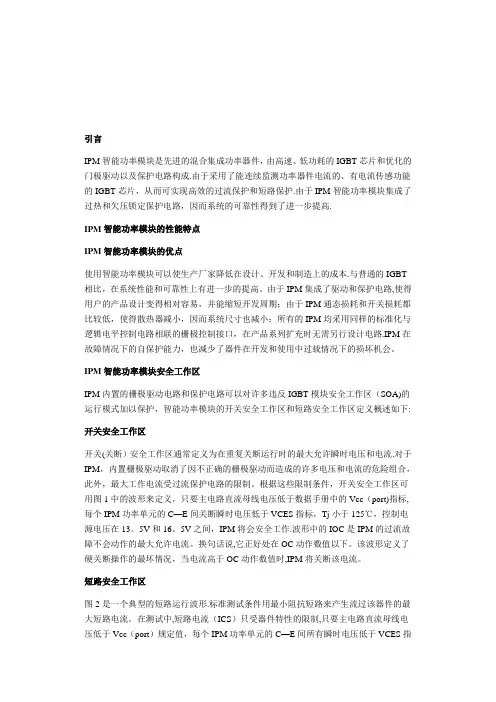

引言IPM智能功率模块是先进的混合集成功率器件，由高速、低功耗的IGBT芯片和优化的门极驱动以及保护电路构成.由于采用了能连续监测功率器件电流的、有电流传感功能的IGBT芯片，从而可实现高效的过流保护和短路保护.由于IPM智能功率模块集成了过热和欠压锁定保护电路，因而系统的可靠性得到了进一步提高.IPM智能功率模块的性能特点IPM智能功率模块的优点使用智能功率模块可以使生产厂家降低在设计、开发和制造上的成本.与普通的IGBT 相比，在系统性能和可靠性上有进一步的提高。

由于IPM集成了驱动和保护电路,使得用户的产品设计变得相对容易，并能缩短开发周期；由于IPM通态损耗和开关损耗都比较低，使得散热器减小，因而系统尺寸也减小；所有的IPM均采用同样的标准化与逻辑电平控制电路相联的栅极控制接口，在产品系列扩充时无需另行设计电路.IPM在故障情况下的自保护能力，也减少了器件在开发和使用中过载情况下的损坏机会。

IPM智能功率模块安全工作区IPM内置的栅极驱动电路和保护电路可以对许多违反IGBT模块安全工作区（SOA)的运行模式加以保护，智能功率模块的开关安全工作区和短路安全工作区定义概述如下:开关安全工作区开关(关断）安全工作区通常定义为在重复关断运行时的最大允许瞬时电压和电流.对于IPM，内置栅极驱动取消了因不正确的栅极驱动而造成的许多电压和电流的危险组合，此外，最大工作电流受过流保护电路的限制。

根据这些限制条件，开关安全工作区可用图1中的波形来定义，只要主电路直流母线电压低于数据手册中的Vcc（port)指标,每个IPM功率单元的C—E间关断瞬时电压低于VCES指标，Tj小于125℃，控制电源电压在13。

5V和16。

5V之间，IPM将会安全工作.波形中的IOC是IPM的过流故障不会动作的最大允许电流。

换句话说,它正好处在OC动作数值以下。

该波形定义了硬关断操作的最坏情况，当电流高于OC动作数值时,IPM将关断该电流。

智能功率模块IPM讲解智能功率模块（Intelligent Power Module，简称IPM）是一种集成了功率器件（如IGBT或MOSFET）、驱动电路和保护功能的模块化器件。

它能够实现高效可靠的电力转换，并具有智能控制、故障保护和监测功能。

IPM的主要功能包括：1. 功率开关：IPM集成了高压IGBT或MOSFET等功率开关器件，在开关状态时能够实现高电压、高电流的功率转换。

2. 驱动电路：IPM内部的驱动电路能够提供适当的电压和电流信号，控制功率开关的开关时间和开关频率，从而实现精确的功率控制。

3. 保护功能：IPM具备过流、过压、过温和短路等保护功能，当检测到异常电流、电压或温度时，会主动切断电路，以保护设备和系统的安全。

14. 智能控制：IPM通常具备智能控制芯片，能够实现高级的控制算法和调试功能，以满足各种应用场景的需求。

5. 监测功能：IPM可以通过内置的传感器或外部接口实时监测功率、电流、电压和温度等参数，提供数据反馈和状态检测。

IPM的优点主要有：1. 集成度高：IPM集成了功率开关、驱动电路和保护功能等多种功能，减少了外部器件的使用和连接，简化了系统设计和布板。

2. 可靠性高：IPM通过内部的保护功能，可实现对电路的严格保护，提高了系统的可靠性和稳定性。

3. 效率高：IPM的内部器件和驱动电路的设计优化，能够实现高效能的功率转换，减少能量损耗。

4. 体积小：IPM采用封装紧凑的模块化设计，占用空间小，方便集成到各种设备和系统中。

2IPM广泛应用于各种功率电子设备和系统中，如工业控制、交通运输、电动汽车、太阳能发电和风能发电等领域。

通过使用IPM，可以提高系统的性能、可靠性和效率，同时简化系统设计和开发过程。

3。

IPM功率模块分析IPM功率模块（Intelligent Power Module）是一种集成了多种功率半导体器件和驱动电路的模块化设备。

它能够提供包括MOSFET、IGBT、二极管、保护电路、电源电路等多种功能，广泛应用于工业控制、电站电力转换、驱动器等领域。

本文将对IPM功率模块进行分析，以了解其工作原理、特点以及应用领域。

IPM功率模块的工作原理是通过集成在模块内部的控制电路，将信号转换为相应的驱动电压和电流，控制功率半导体器件的开关状态，从而实现对电路的控制。

常见的功率半导体器件包括MOSFET和IGBT，它们能够提供较大的开通电流和开启电压，以及低开通电阻和开启电压，从而实现高效的功率转换。

1.高集成度：IPM功率模块集成了多种功率半导体器件和驱动电路，减少了电路的复杂度和元器件的数量。

同时，模块化的设计也使得IPM功率模块易于安装和维护。

2.高性能：IPM功率模块通过优化电路设计和材料选择，能够提供较小的开关损失和导通损失，从而提高了功率转换效率。

此外，模块内部集成了多种保护电路，能够提供过电流、过温、过电压、反向电压等多种保护功能。

3.稳定可靠：IPM功率模块经过严格的生产工艺和质量控制，具有较高的稳定性和可靠性。

同时，模块内部的保护电路能够有效地防止外部故障对整个电路的影响，提高了系统的稳定性。

4.灵活多样：IPM功率模块可以根据不同的应用需求进行定制，并且支持多种控制方式，例如PWM（脉冲宽度调制）、SPWM（正弦脉宽调制）等。

这使得IPM功率模块能够适应不同的工作环境和要求。

IPM功率模块在工业控制、电站电力转换、驱动器等领域有着广泛的应用。

在工业控制中，IPM功率模块可以用于驱动各种电机，如三相异步电动机、直流电动机等，提供高效、可靠的功率转换。

在电站电力转换中，IPM功率模块可以用于电压和频率的变换，以及电网与电池等能源存储系统的连接。

在驱动器中，IPM功率模块可以用于电动车辆的驱动系统、电动工具的驱动系统等，提供高效、稳定的动力支持。

1引⾔ 在⼤功率电⼒电⼦器件应⽤中，IGBT 已取代GTR 或MOsF 龃成为主流。

⼼盯的优点在予输⼊阻抗⾼、开关损耗⼩、饱和压降低、通断速度快、热稳定性能好、耐⾼压且承受⼤电流、驱动电路简单。

⽬前，由妇BT 单元构成的功率模块在智能化⽅⾯得到了迅速发展，智能功率模块(IPM)不仅包括基本组合单元和驱动电路，还具有保护和报警功能。

IPM 以其完善的功能和⾼可靠性创造了很好的应⽤条件，利⽤IPM 的控制功能，与微处理器相结合，可⽅便地构成智能功率控制系统。

IGBT ⼀IPM 模块适⽤变频器、直流调速系统、DC—DC 变换器以及有源电⼒滤波器等，其中富⼠R 系列IGBT ⼀IPM 是应⽤较⼴泛的产品之⼀。

2 IGBll_IPM 的结构 IPM Ⅱ模块有6单元或7单元结构，⽤陶瓷基板作绝缘构造，基板可直接安装在散热器上，控制输⼊端为2.54m 标准单排封装，可⽤⼀个通⽤连接器直接与印刷电路板相连。

主电源输⼊(P ，N)、制动输出(B)及输出端(u ，v ，w)分别就近配置，主配线⽅便;主端⼦⽤M5螺钉，可实现电流传输。

IPM 的结构框图如图l 所⽰，其基本结构为IGBT 单元组成的三相桥臂;内含续流⼆极管、制动⽤IG 明和制动⽤续流⼆极管;内置驱动电路、保护电路和报警输出电路。

IPM 共有6个主回路端(P ，N ，B ，u ，v ，w)、16个控制端，其中vccu 、vccv 、vccw 分别为u 、v 、w 相上桥臂控制电源输⼊的+端，GNDU 、GNDV 、GNDW 分别为对应的⼀端;Vinu 、vinV 、vinW 分别为上桥臂u 、v 、w 相控制信号输⼊端，vcc 、GND 为下桥臂公⽤控制电源输⼊;vinX 、vinY 、vinZ 分别为下桥臂x 、Y 、z 相控制信号输⼊端;vinDB 为制动单元控制信号输⼊端;ALM 为保护电路动作时的报警信号输出端。

图1 IPM 结构框图 R 系列IGBT—IPM 产品包括：中容量600v 系列50A ～150A 、1200v 系列25A ～75A;⼤容量600v 系列200A ～300A 、1200v 系列100A ⼀150A 。
