垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。
本文将就垫片的种类、作用以及应用进行介绍。
一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。
根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。
-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。
2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。
根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。
-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。
3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。
根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。
-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。
二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。
2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。
3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。
4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。
常用垫片的种类、作用及应用范围垫片的种类多种多样，垫片是以金属、半金属和非金属板状材质，经过割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。
按材质可分为非金属、半金属和金属垫片三大类。
（1）非金属垫片。
非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。
多用于常温和中温的中、低压容器或管道的法兰密封。
非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。
①橡胶板。
制作橡胶板垫片的主要材料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶也开始应用。
橡胶因具有组织致密，质地柔软，回弹性好，容易剪成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去弹性。
②石棉。
石棉材料有湿石棉和蓝石棉两种。
湿石棉耐热、耐碱性好，抗压强度高，耐酸性能较差，大多数石棉橡胶板由他制造；蓝石棉不仅耐热性能好，而且酸性性能也很好，故多被用于制造耐酸石棉橡胶板。
石棉板正常使用温度在550度以下。
直径较大的低压容器可以使用石棉带或石棉绳。
在使用石棉绳时，通常浸渍水玻璃。
酸，碱溶剂等介质也可以使用此类垫片。
③石棉橡胶板。
石棉橡胶板是由石棉、橡胶和填料竟压制而成的。
一般石棉纤维占60%-85%.。
根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。
石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和使用。
④柔性石墨。
柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业得到迅速的推广和应用。
⑤聚四氟乙烯（简称PTFE）。
聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。
其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不黏着。
，垫片的种类常用法兰垫片按其构成材料分为非金属垫片、半金属垫片和金属垫片。
(1)非金属垫片非金属垫片亦称软垫片，主要包括石棉橡胶板垫片，聚四氟乙烯包覆垫片等。
垫片型式多为平垫，使用压力不高，不宜高于5.0MPa o使用温度则取决于垫片的材料。
(2)半金属垫片半金属垫片由金属和非金属两种材料共同组合而成，主要包括缠绕式垫片和金属包覆垫片等。
此种垫片密封性能好，耐压性能好。
缠绕式垫片最高可用于25.0MPa和600。
C的苛刻条件。
(3)金属垫片金属垫片为金属(或合金)材料经机械加工制成。
垫片型式有平垫、椭圆型垫和八角垫等。
金属垫的材料根据介质的腐蚀性质和温度选取，具体有软铁、合金钢、铜、铝等。
一般用于高压情况，使用温度则根据选用的材料而定。
2、垫片的选用原则(1)垫片选用应根据垫片的密封性能、操作压力、操作温度、工作介质特性及密封要求等因素确定。
(2)垫片材料性能要求垫片材料性能应符合下列要求:①具有较好的物理机械性能;(2)不污染被密封介质、不腐蚀密封表面、耐工作介质腐蚀；③具有良好的压缩、回弹性能；④具有较小的应力松弛率；⑤泄漏率低。
3、常用垫片选用(1)石棉橡胶垫片石棉橡胶垫片是最常用的非金属垫片，用于温度、压力不高且波动较小的水、蒸汽、空气及其他惰性气体等介质。
最高工作温度应根据垫片所使用的石棉橡胶板牌号决定，最低使用温度不应低于-50℃。
石棉橡胶板应符合《石棉橡胶板》GB3985的规定，选用时应注明其牌号。
耐油石棉橡胶板应符合《耐油石棉橡胶板》GB539的规定。
介质为环氧乙烷时，不得采用含石棉的垫片；真空下操作时，不允许使用石棉橡胶板垫片；在介质不允许微量纤维混入场合，如航空汽油或航空煤油等，不应选用石棉橡胶板和其它纤维性质垫片。
由于石棉致癌，欧州和美国法规禁用石棉制品。
垫片应符合现行石化行业标准《管法兰用石棉橡胶板垫片》SH3401、化工行业标准《钢制管法兰用非金属平垫片》HG20606（欧洲体系）、HG20627（美洲体系）和机械行业标准《管路法兰用石棉橡胶板垫片》JB/T87等或与其相当标准的规定。
垫片材料汇总整理垫片是一种将两个物体连接在一起并填充它们之间空隙的材料。
它在许多领域中都有广泛的应用，如汽车工业、机械工程、建筑工程等。
垫片的选择非常重要，因为不同的材料具有不同的特性和适用范围。
下面是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。
1.橡胶垫片：橡胶垫片是最常见的垫片材料之一，具有良好的弹性和抗压性能。
它适用于低压应用，并具有良好的耐油、耐溶剂和耐酸碱性能。
橡胶垫片可用于密封和减震。
2.金属垫片：金属垫片通常由不锈钢、铜、铝等金属制成。
它们具有高强度、耐高温、耐腐蚀等特点，适用于高压和高温环境。
金属垫片有多种类型，如平垫片、弹性垫片和锁紧垫片等。
3.纸质垫片：纸质垫片通常由纸浆制成，适用于中低压应用。
它们具有良好的密封性和耐油性能，但不适用于高温和腐蚀性环境。
4.塑料垫片：塑料垫片通常由聚乙烯、聚丙烯等塑料制成。
它们具有良好的耐腐蚀性、绝缘性和耐化学性能。
塑料垫片适用于低压和低温应用。
5.亚麻垫片：亚麻垫片通常由亚麻纤维制成，具有良好的密封性能和耐磨损性能。
它们适用于低压和低温应用。
6.聚四氟乙烯垫片：聚四氟乙烯垫片，也被称为PTFE垫片，具有良好的耐高温、耐腐蚀和低摩擦系数等特点。
它适用于高压和高温应用，并常用于化工和石油行业。
7.石棉垫片：石棉垫片由石棉纤维制成，具有优异的耐热性和耐腐蚀性能。
然而，由于石棉对人体健康有害，石棉垫片的使用在许多国家已被禁止。
8.综合材料垫片：综合材料垫片通常由多种材料的复合制成，以获得多种性能。
例如，综合材料垫片可以同时具有橡胶和金属的弹性和耐高温性能。
以上是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。
根据具体的应用要求，选择合适的垫片材料非常重要，以确保良好的密封性和性能。
在选择垫片材料时，还应考虑环境条件、压力要求、温度范围和化学物质等因素。
垫片系数表
垫片系数表是一种用于工程设计和制造领域的技术文档，它记录了不同类型的垫片在不同工况下的性能参数和规格要求。
垫片是一种常用的密封件，用于填补机械连接部件之间的间隙，以防止液体或气体泄漏、减少振动和噪音。
垫片系数表的编制是为了帮助工程师和设计师选择合适的垫片材料和尺寸，以确保机器设备的正常运行和安全性。
在垫片系数表中，通常包含以下内容：
1. 垫片材料：列出各种常用的垫片材料，如橡胶、金属、塑料等，并对其特性进行描述，如耐磨性、耐高温、耐腐蚀等。
2. 垫片尺寸：记录不同类型垫片的尺寸规格，包括内径、外径、厚度等参数，以便工程师根据实际需要选择合适的尺寸。
3. 垫片性能指标：包括密封性能、承载能力、耐压性能等指标，用于评估垫片在不同工况下的性能表现。
4. 使用注意事项：列出安装垫片时需要注意的事项，如密封面清洁、压紧力控制等，以确保垫片正常工作。
5. 垫片适用范围：根据不同工程应用场景，推荐适用于不同温度、压力、介质的垫片类型，以帮助工程师选择合适的垫片材料。
垫片系数表的编制需要经过严格的试验和验证，确保其中的数据准确可靠。
工程师在设计和选择垫片时，可以参考垫片系数表中的数据，根据实际情况进行调整和优化，以满足设备的性能要求。
同时，定期更新垫片系数表中的数据，以适应不断变化的工程需求和新材料的应用。
垫片系数表是工程设计和制造领域中的重要参考文档，对于确保机器设备的密封性能和安全性具有重要意义。
工程师和设计师应该熟悉垫片系数表的内容，灵活运用其中的数据，提高工程设计的效率和质量。
希望本文能为读者提供关于垫片系数表的基本了解和参考价值。

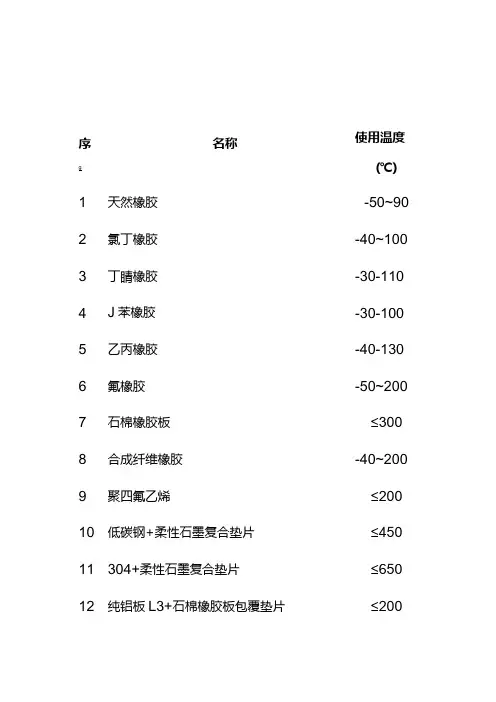

序g 名称使用温度
(℃)
1天然橡胶-50~90 2氯丁橡胶-40~100 3丁睛橡胶-30-110 4J苯橡胶-30-100 5乙丙橡胶-40-130 6氟橡胶-50~200 7石棉橡胶板≤300 8合成纤维橡胶-40~200 9聚四氟乙烯≤200 10低碳钢+柔性石墨复合垫片≤450 11304+柔性石墨复合垫片≤650 12纯铝板L3+石棉橡胶板包覆垫片≤200
13 纯铜板T3+石棉橡胶板包覆垫片≤300
14 镀锡薄铜板+石棉橡胶板包覆垫片≤400
15 镀锌薄铜板+石棉橡胶板包覆垫片≤400
16 OCrI8Ni9+石棉橡胶板包覆垫片≤500
17 OoCrl9NilO+石棉橡胶板包覆垫片≤500
≤500 18 OOCrI7Nil4Mo2+石棉橡胶板包覆
垫片
≤500 19 OCrl8Ni9+特制石棉纸纤维缠绕式
垫片
4650 20 0CKL7Nil4Mo2+柔性石墨带缠绕式
垫片
≤200 21 OOCrl7Nil4Mo2+聚四氟乙烯缠绕
式垫片
22 10或08+柔性石墨齿形组合垫片≤450
23 OCrI3+柔性石墨齿形组合垫片≤540
24 304+柔性石墨齿形组合垫片≤650
25 316+聚四氟乙烯齿形组合垫片≤200
26 PTFE夹玻璃纤维-100-260。
垫片的相关知识及选型报告垫片是一种用于填补或分隔两个物体间空隙的材料，通常由柔软且可压缩的材料制成。
垫片在工业、建筑和汽车等领域中被广泛应用，它可以起到密封、缓冲、隔热和减震等作用。
本报告将介绍垫片的相关知识和选型要点。
一、垫片的种类1.扁平垫片：扁平垫片是最常见的一种垫片，通常由橡胶、塑料、金属和纤维等材料制成。
它们具有耐高温、耐压力和耐腐蚀的特性，在静态密封和动态密封中都有广泛应用。
2.金属垫片：金属垫片通常由不锈钢、铜、铝和钛等金属制成。
它们具有高温、高压和耐腐蚀的特点，适用于各种工业设备和管道的密封，并能够承受较大的压力。
3.波纹管垫片：波纹管垫片由波纹金属制成，它们具有弹性和压缩性能，适用于高温、高压和挠曲变形较大的密封环境。
波纹管垫片常用于蒸汽管道、压力容器和汽车发动机等设备中。
4.填料垫片：填料垫片由灌入填料的软性材料制成，如石棉、碳纤维和聚四氟乙烯等。
填料垫片具有良好的密封性能和耐腐蚀性能，适用于化工、石油和制药行业等特殊环境。
二、选型要点在选择合适的垫片时，需要考虑以下几个因素：1.工作条件：根据使用环境中的压力、温度和介质等因素选择合适的垫片材料。
如在高温环境下，需要选择耐高温的垫片材料。
2.密封要求：根据密封性能的要求选择适当的垫片，如需求静态密封性能较好的场合，金属垫片和填料垫片常常是不错的选择。
3.安装方式：根据设备的结构和安装方式选择适当的垫片形状和尺寸。
如在波纹管和螺纹接头等特殊结构中，需要选择适合的波纹管垫片或沟槽垫片。
4.经济性：考虑垫片的价格和寿命等因素选择经济合理的垫片材料。
有时，选择使用寿命较短的廉价垫片也是一种经济的选择。
5.其它因素：根据特殊要求，如抗化学腐蚀、耐磨损和抗老化等性能，选择具有相应特性的垫片材料。
三、结论综上所述，垫片是一种常用的密封材料，在工业生产和建筑工程中起到重要作用。
选择合适的垫片需要考虑工作条件、密封要求、安装方式、经济性和其他因素等。

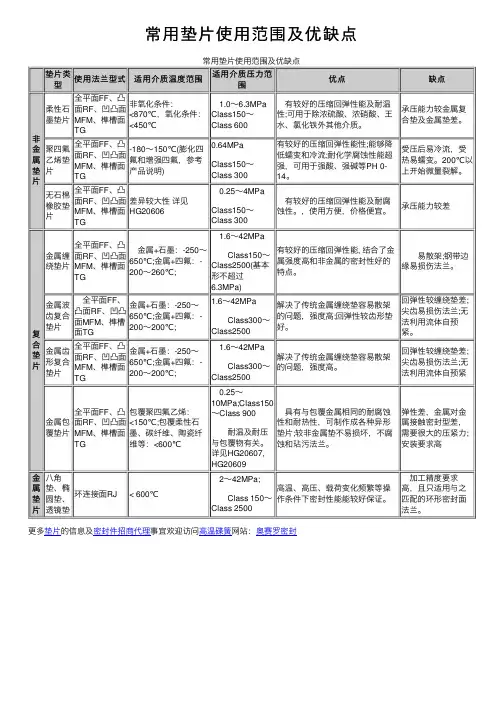

常⽤垫⽚使⽤范围及优缺点常⽤垫⽚使⽤范围及优缺点垫⽚类型使⽤法兰型式适⽤介质温度范围适⽤介质压⼒范围优点缺点⾮⾦属垫⽚柔性⽯墨垫⽚全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG⾮氧化条件：<870℃，氧化条件：<450℃ 1.0～6.3MPaClass150～Class 600 有较好的压缩回弹性能及耐温性;可⽤于除浓硫酸、浓硝酸、王⽔、氯化铁外其他介质。
承压能⼒较⾦属复合垫及⾦属垫差。
聚四氟⼄烯垫⽚全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG-180～150℃(膨化四氟和增强四氟，参考产品说明)0.64MPaClass150～Class 300有较好的压缩回弹性能性;能够降低蠕变和冷流;耐化学腐蚀性能超强，可⽤于强酸、强碱等PH 0-14。
受压后易冷流，受热易蠕变。
200℃以上开始微量裂解。
⽆⽯棉橡胶垫⽚全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG差异较⼤性详见HG20606 0.25～4MPaClass150～Class 300 有较好的压缩回弹性能及耐腐蚀性。
，使⽤⽅便，价格便宜。
承压能⼒较差复合垫⽚⾦属缠绕垫⽚全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG ⾦属+⽯墨：-250～650℃;⾦属+四氟：-200～260℃; 1.6～42MPa Class150～Class2500(基本形不超过6.3MPa)有较好的压缩回弹性能, 结合了⾦属强度⾼和⾮⾦属的密封性好的特点。
易散架;钢带边缘易损伤法兰。
⾦属波齿复合垫⽚ 全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG⾦属+⽯墨：-250～650℃;⾦属+四氟：-200～200℃;1.6～42MPa Class300～Class2500解决了传统⾦属缠绕垫容易散架的问题，强度⾼;回弹性较齿形垫好。
回弹性较缠绕垫差;尖齿易损伤法兰;⽆法利⽤流体⾃预紧。
⾦属齿形复合垫⽚全平⾯FF、凸⾯RF、凹凸⾯MFM、榫槽⾯TG⾦属+⽯墨：-250～650℃;⾦属+四氟：-200～200℃; 1.6～42MPa Class300～Class2500解决了传统⾦属缠绕垫容易散架的问题，强度⾼。
