卫生间隔断安装

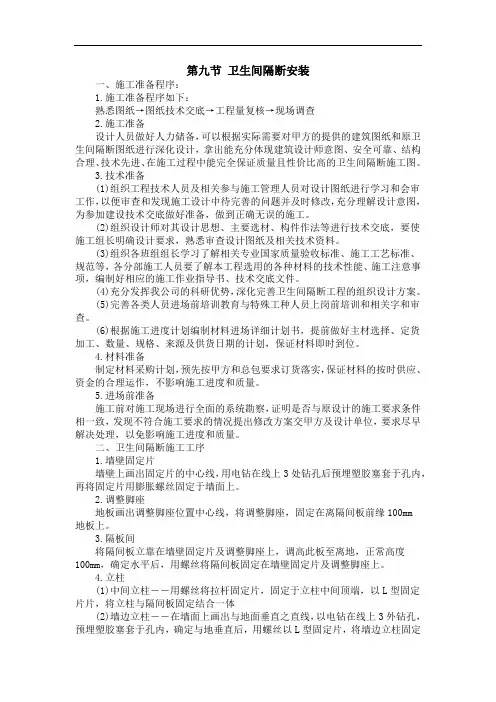

第九节 卫生间隔断安装

一、施工准备程序：

1.施工准备程序如下：

熟悉图纸→图纸技术交底→工程量复核→现场调查

2.施工准备

设计人员做好人力储备，可以根据实际需要对甲方的提供的建筑图纸和原卫生间隔断图纸进行深化设计，拿出能充分体现建筑设计师意图、安全可靠、结构合理、技术先进、在施工过程中能完全保证质量且性价比高的卫生间隔断施工图。

3.技术准备

(1)组织工程技术人员及相关参与施工管理人员对设计图纸进行学习和会审工作，以便审查和发现施工设计中待完善的问题并及时修改，充分理解设计意图，为参加建设技术交底做好准备，做到正确无误的施工。

(2)组织设计师对其设计思想、主要选材、构件作法等进行技术交底，要使施工组长明确设计要求，熟悉审查设计图纸及相关技术资料。

(3)组织各班组组长学习了解相关专业国家质量验收标准、施工工艺标准、规范等，各分部施工人员要了解本工程选用的各种材料的技术性能、施工注意事项，编制好相应的施工作业指导书、技术交底文件。

(4)充分发挥我公司的科研优势，深化完善卫生间隔断工程的组织设计方案。

(5)完善各类人员进场前培训教育与特殊工种人员上岗前培训和相关字和审查。

(6)根据施工进度计划编制材料进场详细计划书，提前做好主材选择、定货加工、数量、规格、来源及供货日期的计划，保证材料即时到位。

4.材料准备

制定材料采购计划，预先按甲方和总包要求订货落实，保证材料的按时供应、资金的合理运作，不影响施工进度和质量。

5.进场前准备

施工前对施工现场进行全面的系统勘察，证明是否与原设计的施工要求条件相一致，发现不符合施工要求的情况提出修改方案交甲方及设计单位，要求尽早解决处理，以免影响施工进度和质量。

二、卫生间隔断施工工序

1.墙壁固定片

墙壁上画出固定片的中心线，用电钻在线上3处钻孔后预埋塑胶塞套于孔内，再将固定片用膨胀螺丝固定于墙面上。

2.调整脚座

地板画出调整脚座位置中心线，将调整脚座，固定在离隔间板前缘100mm地板上。

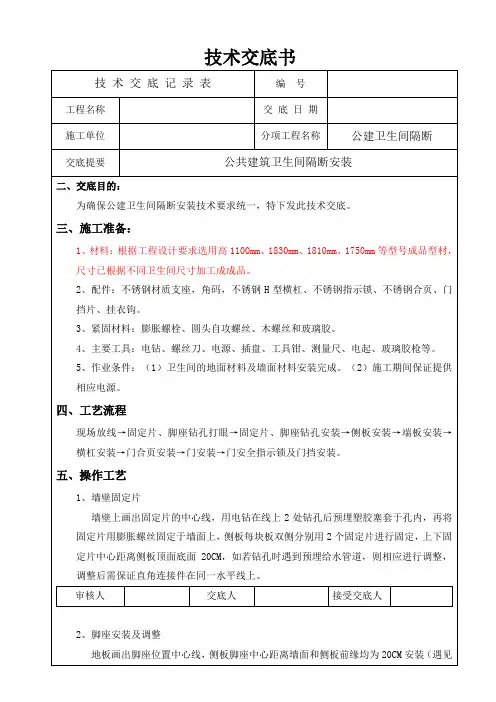

技术交底书

技 术 交 底 记 录 表 编 号

工程名称 交 底 日 期

施工单位 分项工程名称 公建卫生间隔断

交底提要 公共建筑卫生间隔断安装

二、交底目的：

为确保公建卫生间隔断安装技术要求统一，特下发此技术交底。

三、施工准备：

1、材料：根据工程设计要求选用高1100mm、1830mm、1810mm、1750mm等型号成品型材，尺寸已根据不同卫生间尺寸加工成成品。

2、配件：不锈钢材质支座，角码，不锈钢H型横杠、不锈钢指示锁、不锈钢合页、门挡片、挂衣钩。

3、紧固材料：膨胀螺栓、圆头自攻螺丝、木螺丝和玻璃胶。

4、主要工具：电钻、螺丝刀、电源、插盘、工具钳、测量尺、电起、玻璃胶枪等。

5、作业条件：（1）卫生间的地面材料及墙面材料安装完成。（2）施工期间保证提供相应电源。

四、工艺流程

现场放线→固定片、脚座钻孔打眼→固定片、脚座钻孔安装→侧板安装→端板安装→

横杠安装→门合页安装→门安装→门安全指示锁及门挡安装。

五、操作工艺

1、墙壁固定片

墙壁上画出固定片的中心线，用电钻在线上2处钻孔后预埋塑胶塞套于孔内，再将固定片用膨胀螺丝固定于墙面上，侧板每块板双侧分别用2个固定片进行固定，上下固定片中心距离侧板顶面底面20CM，如若钻孔时遇到预埋给水管道，则相应进行调整，调整后需保证直角连接件在同一水平线上。

审核人 交底人 接受交底人

2、脚座安装及调整

地板画出脚座位置中心线，侧板脚座中心距离墙面和侧板前缘均为20CM安装（遇见

技 术 交 底 记 录 表 编 号

工程名称 交 底 日 期

施工单位 分项工程名称 公建卫生间隔断

交底提要 公共建筑卫生间隔断安装

地砖缝处可向板中方向做≦10CM适当调整，但确保安装牢固线条统一），中侧板采用两个支腿等距安装，距板边20CM安装，边端板（15CM≤30CM）安装采用一个支腿居中进行安装，完成后调整脚座。

3、侧板安装

卫生间隔断施工技术交底

工程名称 分部工程

施工单位 分项工程

交底内容：

一、施工准备

1、作业条件：

（1）卫生间隔断进入施工现场必须检查验收，安装前应先检查型号，尺寸是否符合要求。

（2）现场安装队我们实行队长负责制，由队长负责统筹协调施工期间的一切事宜。

（3）严格按照施工程序，确保施工质量。

（4）注意卫生间隔断门板的开启方向及测量的尺寸，以确保安装时的门的裁口方向。

2、施工材料：

（1）材料：根据工程设计要求选用高1100mm、1830mm、1810mm、1750mm等型号成品型材，尺寸已根据不同卫生间尺寸加工成成品。

（2）配件：不锈钢材质支座，角码，不锈钢H型横杠、不锈钢指示锁、不锈钢合页、门挡片、挂衣钩。

（3）紧固材料：膨胀螺栓、圆头自攻螺丝、木螺丝和玻璃胶。

3、主要工具：

水平仪、铁制水平尺、铁制方尺、手提电钻、6mm钻头、电动螺丝刀、手动螺丝刀、2～3m靠尺板、墨斗、小线、线坠、钢尺、钉子、铁丝、红铅笔、圆盘锯、木工用截料锯、刀锯、手刨、棉丝。

二、操作工艺

1、施工流程：卫生间地面及洁具安装完成→墙、地面弹分隔线→墙上安装角码→安装调整角座→固定隔断→清擦和打蜡。

2、准备工作及放样：安装前先将需要的电钻、各种配件，准备好。按照设计尺寸在已完成的地面上、墙面上放出隔断安装线。放线要保证洁具在该档隔断的中央，不要偏位，若尺寸不合适要调整隔断净尺寸，同时应先向队总工或相关项目部技术人员请示。

3、安装角码：在墙壁上画出固定片的中心线，用6mm钻头，深度30mm在墙上打孔，每块板安装3个角码，并将塑料胀管放入孔内，再将角码用螺丝固定于墙面上。 4、安装调整脚座：在地板上画出调整脚座位置的中心线，将调整脚座固定地面上。

5、固定隔断：将隔断板立靠在墙壁固定片及调整脚座上，调高此板至地面，正常高度为145mm，确定水平后，用螺丝将隔断板固定在墙壁上。

6、将立板脚座装好，立板与隔板用角码相连接固定，每面用三个角码并用3×18mm沉头螺丝固定；调整好立板与立板间、隔板与隔板间的间距；将上拉杆安装完毕；

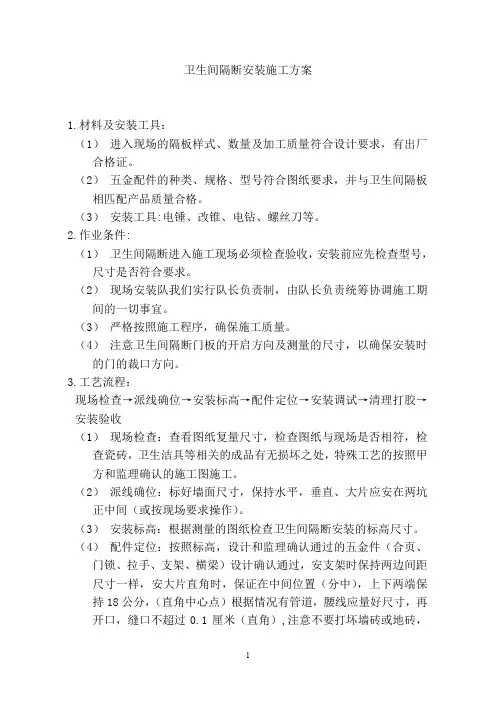

1 卫生间隔断安装施工方案

1.材料及安装工具：

（1） 进入现场的隔板样式、数量及加工质量符合设计要求，有出厂合格证。

（2） 五金配件的种类、规格、型号符合图纸要求，并与卫生间隔板相匹配产品质量合格。

（3） 安装工具:电锤、改锥、电钻、螺丝刀等。

2.作业条件:

（1） 卫生间隔断进入施工现场必须检查验收，安装前应先检查型号，尺寸是否符合要求。

（2） 现场安装队我们实行队长负责制，由队长负责统筹协调施工期间的一切事宜。

（3） 严格按照施工程序，确保施工质量。

（4） 注意卫生间隔断门板的开启方向及测量的尺寸，以确保安装时的门的裁口方向。

3.工艺流程：

现场检查→派线确位→安装标高→配件定位→安装调试→清理打胶→安装验收

（1） 现场检查：查看图纸复量尺寸，检查图纸与现场是否相符，检查瓷砖，卫生洁具等相关的成品有无损坏之处，特殊工艺的按照甲方和监理确认的施工图施工。

（2） 派线确位：标好墙面尺寸，保持水平，垂直、大片应安在两坑正中间（或按现场要求操作）。

（3） 安装标高：根据测量的图纸检查卫生间隔断安装的标高尺寸。

（4） 配件定位：按照标高，设计和监理确认通过的五金件（合页、门锁、拉手、支架、横梁）设计确认通过，安支架时保持两边间距尺寸一样，安大片直角时，保证在中间位置（分中），上下两端保持18公分，（直角中心点）根据情况有管道，腰线应量好尺寸，再开口，缝口不超过0.1厘米（直角）,注意不要打坏墙砖或地砖，

2 安合页时，门上下两端保持16厘米，门下端与中小片高低一样，合页螺丝安装在（打眼时应控制在小于1厘米深度，尔后上螺丝，安锁时应注意如有台阶锁芯的位置距门下端85厘米，如有残疾人坑，应与有台阶锁位置一样平行，锁一定要端正，灵活自如，锭横梁应在中小片上固定螺丝或钉子，

（5） 锭塑板或角铝应从反面安圆头螺丝固定，注意塑板与中小片无缝平整。

（6） 安装调试：调试固定门缝应2至2.5毫米的距离，小腿固定至少两颗螺丝，，门与中小片下端平齐，门的开启轻松自如，回归到位，对隔断门用线进行四边调正，门上下水平垂直，满足施工规范的要求。
