活化振动给料机的应用与发展

摘要：活化振动给料机作为一种新型的给料设备，其结构和设计独特，集活化和给料功能于一体，是专为防止堵料而设计的给料机。本文着重介绍了该产品的结构原理、参数、性能特点、应用场合及发展前景。

关键词：活化振动给料机 堵料 结构原理 发展前景

中图分类号：tm621 文献标识码：a 文章编号：1674-098x（2012）08（c）-0026-02

固体物料卸料时常发生堵塞、起拱、落料不畅、不均等现象，危害极大，轻者引起原料系统能力下降，重者引起可燃固体自燃，甚至爆炸。目前国内储仓结构形式基本相同，有圆柱形、双曲线形，下部呈方椎、圆锥等，物料自上而下靠自重下落。下落物料由于在锥形容器内流动，故越向下流动，截面积越小，对物料本身就形成挤压，增加摩擦力，这是造成堵塞的主要原因。另外物料的水分含量粗细度比，温度变化，物料在容器内存放的时间长，容器壁与物料摩擦系数增大也是堵塞的原因。本文介绍的活化振动给料机采用大开口设计，工作时对物料具有振动捣松作用，可有效预防物料堵塞。

1 活化振动给料机结构原理

活化振动给料机由激振器、槽体、漏斗等部分组成，其振动系统采用近（或亚）共振的振动原理设计，利用malab仿真技术研发的新一代给料产品，工作时，振动电机（一级振动源）带动一个较

小的槽形物体振动（二级振动体），再通过弹簧组合带动给料机主体振动（三级振动体），这样就能利用较小的振动源通过级级放大和反馈放大生产较大的激振力，驱动给煤机本体振动，也就是近（亚）共振双质体振动[1～4]。活化振动给料机主体与料仓、筒仓或卸料斗有机连接在一起，其与料仓、筒仓或卸料斗的接口面积要远远大于叶轮给料机、带式给料机以及环式给料机等其他形式，如500t/h出力活化振动给料机的上口面积为2.1m×2.1m，1000t/h出力活化给煤机的上口面积为2.45m×2.45m，这样可使筒仓最小收缩截面大大增加，避免或减小筒仓起拱的可能性。

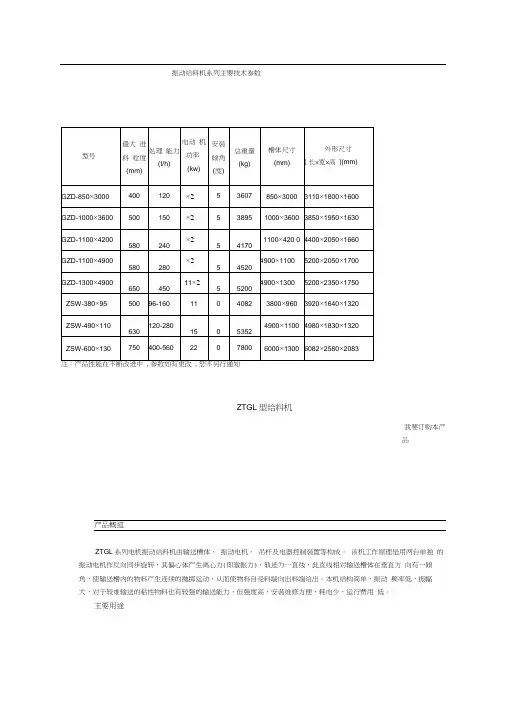

振动给料机系列主要技术参数

型号 最大 进料 粒度

(mm) 处理 能力

(t/h) 电动 机

功率

(kw) 安装

倾角

(度) 总重量

(kg) 槽体尺寸

(mm) 外形尺寸

( 长×宽×高 )(mm)

GZD-850×3000 400 120 ×2 5 3607 850×3000 3110×1800×1600

GZD-1000×3600 500 150 ×2 5 3895 1000×3600 3850×1950×1630

GZD-1100×4200 580 240 ×2 5 4170 1100×420 0 4400×2050×1660

GZD-1100×4900 580 280 ×2 5 4520 4900×1100 5200×2050×1700

GZD-1300×4900 650 450 11×2 5 5200 4900×1300 5200×2350×1750

ZSW-380×95 500 96-160 11 0 4082 3800×960 3920×1640×1320

ZSW-490×110 630 120-280 15 0 5352 4900×1100 4980×1830×1320

ZSW-600×130 750 400-560 22 0 7800 6000×1300 6082×2580×2083

注：产品性能在不断改进中 , 参数如有更改 , 恕不另行通知

ZTGL型给料机

我要订购本产

品

产品概述

ZTGL系列电机振动给料机由输送槽体、 振动电机、 吊杆及电器控制装置等构成。 该机工作原理是用两台单独 的振动电机作反向同步旋转，其偏心体产生离心力(即激振力)，轨迹为一直线，此直线相对输送槽体在垂直方 向有一倾角，使输送槽内的物料产生连续的抛掷运动，从而使物料自受料端向出料端给出。本机结构简单，振动 频率低，振幅大，对于较难输送的粘性物料也有较强的输送能力，但强度高，安装维修方便，耗电少，运行费用 低。

振动给料机的设计

1.物料性质：首先需要了解待处理物料的性质，包括颗粒大小、密度、粘性等。这些参数将直接影响给料机的设计参数，如斗宽、斗深、斗长等。

2.输送能力：根据物料的输送需求确定给料机的工作能力，即单位时间内可以输送的物料容量。这个参数通常以吨/小时或立方米/小时来表示。

3.输送距离：根据物料的输送距离，确定给料机的长度。一般来说，输送距离较短的情况下，可以采用单段给料机；而对于较长的输送距离，需要考虑采用多段给料机或合理设置振动力。

4.振动力：振动给料机通过振动力将物料推动到输送方向，所以合理的振动力设计非常重要。振动力的大小和频率会影响给料机的工作效果，如果振动力过大，容易造成物料堆积或堵塞；如果振动力过小，则会影响物料的输送效率。

5.机构设计：给料机主要由进料斗、输送斗、振动器和支撑结构等部分组成。进料斗和输送斗的设计应该考虑到物料的均匀分布和顺畅流动，避免物料的堆积或倾倒。振动器的设计应该合理安装在合适的位置，以保证振动力的传递和物料的输送。支撑结构应该具备足够的稳定性和刚度，来抵抗振动力的影响。

6.工作稳定性和可靠性：给料机在工作过程中需要保持稳定的工作状态，不能出现严重的震动或噪音。此外，给料机的设计应该考虑到长时间连续工作的要求，并具备易于维护的结构，以提高设备的可靠性和可维护性。 总之，振动给料机的设计需要考虑物料性质、输送能力、输送距离、振动力、机构设计以及工作稳定性和可靠性等方面的要求。合理的设计可以提高设备的工作效率和可靠性，满足工业生产的需求。

GZY系列振动给料机产品使用说明书

GZY系列振动给料机

产品使用说明书

唐山矿山设备厂

GZY系列振动给料机产品使用说明书

目 录

1. 用途 .......................................................................................................................................... 1

2. 基本参数及主要尺寸............................................................................................................... 1

3. 结构特征................................................................................................................................... 1

4. 安装 .......................................................................................................................................... 4

5. 试运转 ...................................................................................................................................... 5

6. 润滑 .......................................................................................................................................... 6
