表5.3 平面闸门门体单元工程安装质量验收评定表

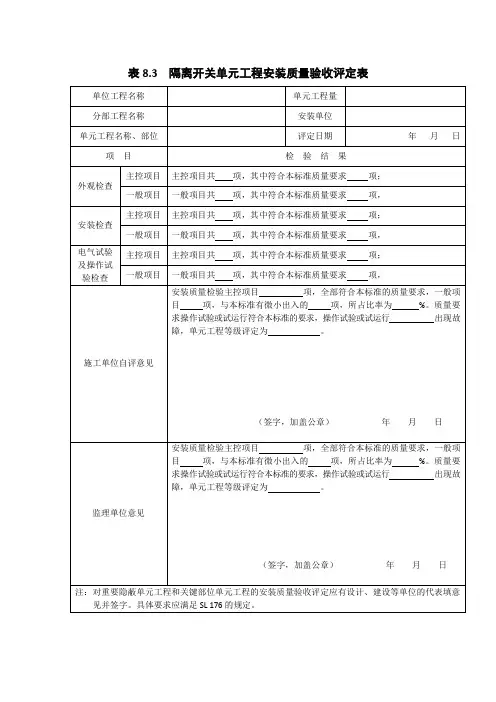

表8.3 隔离开关单元工程安装质量验收评定表

单位工程名称 单元工程量

分部工程名称 安装单位

单元工程名称、部位 评定日期 年 月 日

项 目 检 验 结 果

外观检查 主控项目 主控项目共 项，其中符合本标准质量要求 项；

一般项目 一般项目共 项，其中符合本标准质量要求 项，

安装检查 主控项目 主控项目共 项，其中符合本标准质量要求 项；

一般项目 一般项目共 项，其中符合本标准质量要求 项，

电气试验及操作试验检查 主控项目 主控项目共 项，其中符合本标准质量要求 项；

一般项目 一般项目共 项，其中符合本标准质量要求 项，

施工单位自评意见 安装质量检验主控项目 项，全部符合本标准的质量要求，一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程等级评定为 。

（签字，加盖公章） 年 月 日

监理单位意见 安装质量检验主控项目 项，全部符合本标准的质量要求，一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程等级评定为 。

（签字，加盖公章） 年 月 日

注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意

见并签字。具体要求应满足SL 176的规定。

表8.3.1 隔离开关安装单元工程（部分）质量检查表

编号： 日期：

.

. CB18 单元工程施工质量报验单（单位[20**]质报01号）合同名称：合同编号：

致：监理单位潜孔平面定轮平面钢闸门安装（单元编码1-3-9）单元工程已按合同要求完成施工，经自检合格，报请核验。

附：潜孔平面定轮平面钢闸门安装（单元编码1-3-9）单元工程质量评定表

承包人：湖北望新建设有限公司项目经理：日期：年月日

经核验，潜孔平面定轮平面钢闸门安装（单元编码1-3-9）单元工程的质量：

□合格；□按附言提供补充材料、证明文件或重做、补做检验；□不合格，提交《施工质量缺陷处理措施报审表》。

附言：

监理机构：湖北全一建设咨询有限公司监理工程师：日期：年月日

.

. 说明：本表一式份，由望新人填写，监理机构审签后，望新人2份，监理机构、发包人各1份

水利水电工程表5.13 平面闸门门体单元工程安装质量验收评定表单位工程名称单元工程量

分部工程名称施工单位

单元工程名称、部位平面钢闸门安装评定日期年月日

项次项目主控项目（个）一般项目（个）

合格数其中优良数合格数其中优良数

1 平面闸门门体安装3 0 2 0

2 焊缝外观质量5 0 7 0

3 表面防腐蚀0 0 2 0

试运行效果符合质量标准

安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为0，其中主控项目优良率为0，单元工程安装质量验收评定等级为合格。

年月日

监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 0 %，其中主控项目优良率为 0 %，单元工程安装质量验收评定等级为合格。

年月日

.

. 注 1：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数。2：检验项目优良率=（主控项目优良数 + —般项目优良数）/检验项目总数×100%。

水利水电工程

表5.3.1 平面闸门门体安装质量检查表分部工程名称单元工程名称平面钢闸门安装安装部位安装内容平面钢闸门安装单位开/完工日期年月日～年月日

工程

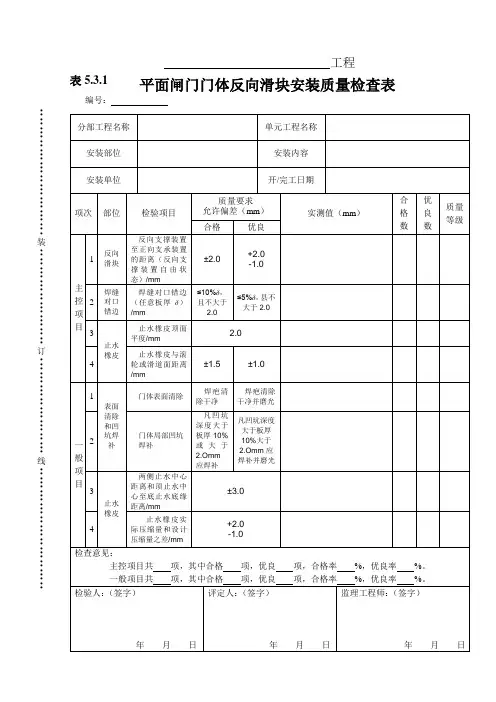

平面闸门门体反向滑块安装质量检查表

编号：

分部工程名称 单元工程名称

安装部位 安装内容

安装单位 开/完工日期

项次 部位 检验项目 质量要求

允许偏差（mm） 实测值（mm） 合格数 优良数 质量等级 合格 优良

主控项目 1 反向

滑块 反向支撑装置至正向支承装置的距离（反向支撑装置自由状态）/mm ±2.0 +2.0

-1.0

2 焊缝对口错边 焊缝对口错边（任意板厚δ）/mm ≤10%δ，且不大于2.0 ≤5%δ，县不大于2.0

3

止水

橡皮 止水橡皮顶面平度/mm 2.0

4 止水橡皮与滚轮或滑道面距离/mm ±1.5 ±1.0

一般项目 1

表面清除和凹坑焊补 门体表面清除 焊疤清除干净 焊疤清除干净并磨光

2 门体局部凹坑

焊补 凡凹坑深度大于板厚10%或大于2.Omm应焊补 凡凹坑深度大于板厚10%大于2.Omm应焊补并磨光

3

止水

橡皮 两侧止水中心距离和顶止水中心至底止水底缘距离/mm ±3.0

4 止水橡皮实际压缩量和设计压缩量之差/mm +2.0

-1.0

检查意见：

主控项目共 项，其中合格 项，优良 项，合格率 %，优良率 %。

一般项目共 项，其中合格 项，优良 项，合格率 %，优良率 %。

检验人：（签字）

年 月 日 评定人：（签字）

年 月 日 监理工程师：（签字）

年 月 日 ·····························装······················订······················线···························· 表5.3.1

项次保证项目

1埋件尺寸、位

置、预埋桩位置

2组合处错位

3深孔闸门埋件过

流面

12345678910

1对门槽中心线±5

2对孔口中心线±5

3高程±5

4工作表面一端

对另一端高度2～3

5工作表面不平

度2

6工作表面组合

处错位1

7工作表面扭曲1～2

8对门槽中心线+2

-1

9门槽中心对底

槛面距离±3

10工作面不平度2

11工作表面组合

处错位0.5

12工作表面扭曲1～1.5

13对门槽中心线+(2～3)

-1

14对空口中心线±(3～4)

15工作表面组合

处错位0.5

16工作表面扭曲0.5～1

17对门槽中心线±5

18对空口中心线±5

19工作表面组合

处错位1～2

20工作表面扭曲2～3单位工程名称

分部工程名称 年 月 日

侧

轨底

槛

门

楣

主

轨水利水电工程

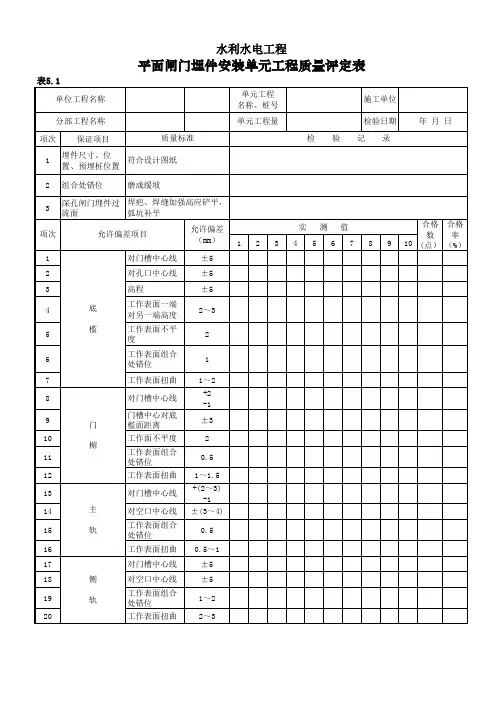

平面闸门埋件安装单元工程质量评定表

表5.1

合格

数

(点）合格

率

（%）焊疤、焊缝加强高应铲平，

弧坑补平质量标准

符合设计图纸

磨成缓坡检 验 记 录

项次允许偏差项目允许偏差

（mm）实 测 值施工单位

检验日期单元工程

名称、桩号

单元工程量
