Altium Designer 常用快捷键 1：shift+s 键 切换单层显示

2：q 英寸和毫米 尺寸切换

3：D+R进入布线规则设置。其中 Clearance 是设置最小安全线间距，覆铜时候间距的。比较常用

4：CTRL+鼠标单击某个线，整个线的NET 网络 呈现高亮状态

5：小键盘上的 * （星号键）可以在top、bottom layer 切换，达到快速切换上下层。另外 + - 可以

把所有显示的层轮流切换。

6：CTRL+SHIFT+ T 、B、L、R 可以快速对齐所选中的元件 上 下 左 右。

7：M+I 可以把选中所有的元件，翻转过来。这样可以在上下层切换，方便布线，调整印丝层。 很实

用的一个操作。

8：如上所述，还可以 查看板子底部，就点击 查看 翻转板子 板子就反过来，但是属性还是 一样。

只是从板子底部看了。

9：器件联合 选中两个器件 然后右击 选择 联合-从选中的器件生成联合 这样可以操作两个位置在一

起的器件

当要去掉时候 选中器件 右击 联合-从联合打散器件 那么连接在一起的就能够单独操作了。

当选中联合的器件，右击选择联合，有个 选择所有的联合 这样一下子选择所有联合的器件。固定的外

框就可以联合起来移动操作。

10：多根线同时画的时候，每个先画个短的线，按SHIFT 选中所有一起画的线，选好，松开SHIFT. 鼠

标移动到线头 白点处，然后拖动，那么所有线就一起拖动。 转弯一次，松开， 在拖，又可以转弯。

11: 快捷键 t c 交叉探针 看到寻找 原理图 和 PCB 的元件位置 选下，然后跑到PCB 就能看到原

理图那个元件的位置。

12: ed 删线

13: 捕获焊盘 查看——网格——切换电气网格（shift + E）

方格与格点的切换:View-Grids-ToggleVisible Grid Kind

原点：Edit-Origin-Set

边界的定义：Keep Out Layer-Utility Tools-Place Line 按TAB可定义线宽

Button 按钮 7SEG-MPX2-CC 7SEG表示七段数码

管，MPX2-表示是两位，CC是表示共阴

7SEG-MPX4-CC 四个公阴二极管显示器 1234 是阴公共端 •

7SEG-MPX8-CC 八个公阴二极管显示器 12345678 是阴公共端 •

7SEG-MPX4-CA 四个公阳二极管显示器 1234 是阳公共端 •

7SEG-MPX8-CA 八个公阳二极管显示器 12345678 是阳公共端

7SEG 7段数码管

DIPSW和DIPSWc拔码开关

KEYPAD 4*4矩阵键盘带加减

拔码开关，等同八个开关

74ls245 三态输出的总线收发器 ce为低电平时片选 ab/为高

电平时又a到b，反之，b到a

74LS164接线图：（串行输入，并行输出）

8 位移位寄存器

LCD1602在proteus中代号是 LM016

SHT10传感器湿度感应器 POT-LIN 是滑动变阻器

Respack

AND 与门

ANTENNA 天线

BATTERY 直流电源

BELL 铃,钟

BVC 同轴电缆接插件

BRIDEG 1 整流桥(二极管)

BRIDEG 2 整流桥(集成块)

BUFFER 缓冲器

BUZZER 蜂鸣器

CAP 电容

CAPACITOR 电容

CAPACITOR POL 有极性电容

CAPVAR 可调电容

CIRCUIT BREAKER 熔断丝

COAX 同轴电缆

CON 插口

CRYSTAL 晶体整荡器

DB 并行插口

DIODE 二极管

DIODE SCHOTTKY 稳压二极管

DIODE VARACTOR 变容二极管

DPY_3-SEG 3段LED

DPY_7-SEG 7段LED

DPY_7-SEG_DP 7段LED(带小数点)

ELECTRO 电解电容

FUSE 熔断器

INDUCTOR 电感

INDUCTOR IRON 带铁芯电感

INDUCTOR3 可调电感

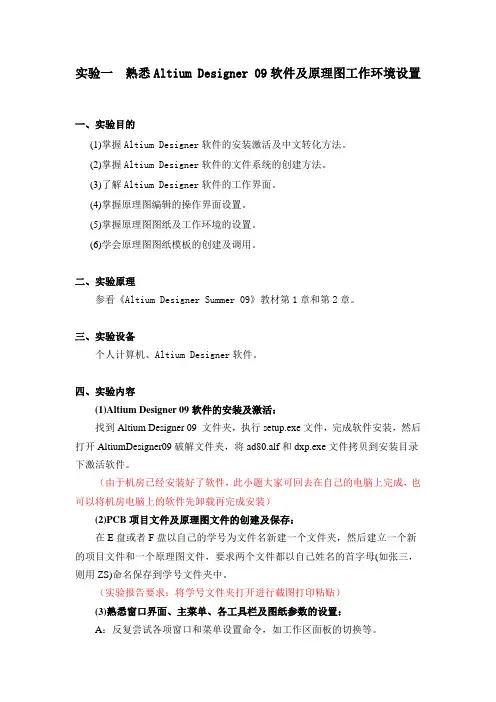

实验一 熟悉Altium Designer 09软件及原理图工作环境设置

一、实验目的

(1)掌握Altium Designer软件的安装激活及中文转化方法。

(2)掌握Altium Designer软件的文件系统的创建方法。

(3)了解Altium Designer软件的工作界面。

(4)掌握原理图编辑的操作界面设置。

(5)掌握原理图图纸及工作环境的设置。

(6)学会原理图图纸模板的创建及调用。

二、实验原理

参看《Altium Designer Summer 09》教材第1章和第2章。

三、实验设备

个人计算机、Altium Designer软件。

四、实验内容

(1)Altium Designer 09软件的安装及激活：

找到Altium Designer 09 文件夹，执行setup.exe文件，完成软件安装，然后打开AltiumDesigner09破解文件夹，将ad80.alf和dxp.exe文件拷贝到安装目录下激活软件。

（由于机房已经安装好了软件，此小题大家可回去在自己的电脑上完成，也可以将机房电脑上的软件先卸载再完成安装）

(2)PCB项目文件及原理图文件的创建及保存：

在E盘或者F盘以自己的学号为文件名新建一个文件夹，然后建立一个新的项目文件和一个原理图文件，要求两个文件都以自己姓名的首字母(如张三，则用ZS)命名保存到学号文件夹中。

（实验报告要求：将学号文件夹打开进行截图打印粘贴）

(3)熟悉窗口界面、主菜单、各工具栏及图纸参数的设置：

A：反复尝试各项窗口和菜单设置命令，如工作区面板的切换等。

B：新建一个原理图文件，将原理图图纸大小设为Letter、标题栏设为ANSI，图纸底色设为浅绿色，设计者设为自己姓名，设计单位设为湖工商贸。

（实验报告要求：将B内容进行截图打印粘贴）

C：如何设置在移动具有电气意义的对象位置时，将保存对象的电气连接状态，系统会自动调整导线的长度和形状？（实验报告要求：将操作步骤描述在实验报告上）。将搜索半径设置为5。（实验报告要求：将设置对话框进行截图打印粘贴）

Altium Designer绘制电路原理图

时间:2011-08-28 22:19来源: 作者: 点击: 513 次

• 第3章 绘制电路原理图

o 3.1 元件库操作

▪ 3.1.1 元件库的加载与卸载

▪ 3.1.2 查找元器件

o 3.2 元器件操作

▪ 3.2.1 放置元器件

▪ 3.2.2 编辑元件属性

▪ 3.2.3 元件的选取

▪ 3.2.4 元件剪切板操作

▪ 3.2.5 撤销与重做

▪ 3.2.6 元件的移动与旋转

▪ 3.2.7 元件的排列

o 3.3 电气连接

▪ 3.3.1 绘制导线

▪ 3.3.2 导线的属性与编辑

▪ 3.3.3 放置节点

▪ 3.3.4 绘制总线

▪ 3.3.5 放置网络标号

▪ 3.3.6 放置电源和地

o 3.4 放置非电气对象

▪ 3.4.1 绘制图形

▪ 3.4.2 放置字符串

▪ 3.4.3 放置文本框

▪ 3.4.4 放置注释

o 3.5 放置指示符

▪ 3.5.1 放置忽略错误规则检查

▪ 3.5.2 放置编译屏蔽

▪ 3.5.3 放置PCB布局

第3章 绘制电路原理图

通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium

Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips公司的P89C51RC2HBP单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。请读者打开附带光盘中的“源文件 MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altium

Designer 7.0的原理图编辑。

——附带光盘“视频3.avi”文件。

元件库的操作

查找与放置元器件

元件的属性编辑
