I 第十六章 结构施工图
§16-2概述
结构施工图是表达房屋承重构件的布置、形式及构件的结构构造和做法的图样。
结构施工图一般包括基础、承重墙、梁、板、柱、屋架、楼梯、雨蓬等的结构布置图和构件详图。结构施工图是承重构建的制作和现场施工的依据。
一、钢筋混凝土结构的基本知识
1. 钢筋混凝土构件和结构
将水泥、砂、石子和水按一定比例配合搅拌，经灌模振捣密实和养护，凝固后就形成坚硬如石的混凝土构件。这种构件的抗压强度较高，但抗拉强度却较低，容易在受拉或受弯时断裂。为了提高混凝土构件的抗拉能力，常在构建的受拉区内配置一定数量的钢筋，称之为钢筋混凝土。
现浇钢筋混凝土构件
预制钢筋混凝土构件
预应力钢筋混凝土构件
钢筋混凝土结构
混合结构
2. 混凝土标号和钢筋等级
混凝土按其抗压强度的不同，分为不同的标号。工程上常用的混凝土标号有100号、150号、200号、300好、400好等。
钢筋按其强度和品种分成不同的等级。常见热轧钢筋有：
I级钢筋 即三号光圆钢筋，外形光圆，用符号表示，材料为普通碳素钢；
II级钢筋 外形为螺纹或人字纹，用符号表示，材料为16锰硅钢；
III级钢筋 外形为螺纹或人字纹，用符号表示，材料为25锰硅钢；
IV级钢筋 用代号表示。
上述钢筋的等级愈高，其抗拉强度也愈高。
此外还有冷拔低碳钢丝等。
3. 钢筋的名称和作用
（1） 受力筋 — 构件中主要的受力钢筋。
（2） 箍筋 — 构件中承受剪力和扭力的钢筋，同时用来固定纵向钢筋的位置，多用于梁和柱内。
（3） 架立筋 — 一般用于梁内，固定箍筋位置，并与受力筋一起构成钢筋骨架。
（4） 分布筋 — 一般用板类构件中，并与受力筋垂直布置，将承受的荷载均匀的传给受力筋，他与受力筋一起构成钢筋骨架。
（5） 构造筋 — 包括架立筋、分布筋以及由于构造要求和施工安装需要而配置的钢筋，统称为构造筋。
4. 保护层
为保持构件中的钢筋与混凝土粘结牢固和保护钢筋不被锈蚀，钢筋的外圆到构件表面应留有一定的厚度作为保护层。该厚度在结构图中不必标出。一般情况下，梁、柱中受力 II 筋保护层厚度为25mm,板中受力筋保护层厚度为10mm。
1 第十章 建筑施工图 第十一章 结构施工图
复习题
一、单选题：
第一 房屋建筑工程图的基本知识
1、详图索引符号中的圆圈直径是（ ）。
A、14mm B、12mm C、10mm D、8mm
2、对于（ ），一般用分轴线表达其位置。
A、隔墙 B、柱子 C、大梁 D、屋梁
3、定位轴线一般用（ ）表示。
A、细实线 B、粗实线 C、细点划线 D、双点划线
4、不能用于定位轴线编号的拉丁字母是（ ）
A、O B、I C、Z D、以上全部
5、相对标高的零点正确的注写方式为（ ）
A、+0.000 B、-0.000 C、±0.000 D、无规定
6、定位轴线A/3表示（ ）
A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线
C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线
第二 建筑施工图
1、关于建筑平面图的图示内容，以下说法错误的是（ ）
A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸
C、注出室内楼地面的标高 D、画出室内设备和形状
2、建施首页图没有（ ）
A、图纸目录 B、设计说明 C、总平面图 D、工程做法表
3、建筑剖面图一般不需要标注（ ）等内容。
A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度
4、下列（ ）必定属于总平面表达的内容。
A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高
1 第十章 建筑施工图 第十一章 结构施工图
复习题
一、单选题：
第一 房屋建筑工程图的基本知识
1、详图索引符号中的圆圈直径是（ ）。
A、14mm B、12mm C、10mm D、8mm
2、对于（ ），一般用分轴线表达其位置。
A、隔墙 B、柱子 C、大梁 D、屋梁
3、定位轴线一般用（ ）表示。
A、细实线 B、粗实线 C、细点划线 D、双点划线
4、不能用于定位轴线编号的拉丁字母是（ ）
A、O B、I C、Z D、以上全部
5、相对标高的零点正确的注写方式为（ ）
A、+0.000 B、-0.000 C、±0.000 D、无规定
6、定位轴线A/3表示（ ）
A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线
C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线
第二 建筑施工图
1、关于建筑平面图的图示内容，以下说法错误的是（ ）
A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸
C、注出室内楼地面的标高 D、画出室内设备和形状
2、建施首页图没有（ ）
A、图纸目录 B、设计说明 C、总平面图 D、工程做法表
3、建筑剖面图一般不需要标注（ ）等内容。
A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度
4、下列（ ）必定属于总平面表达的内容。
A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高

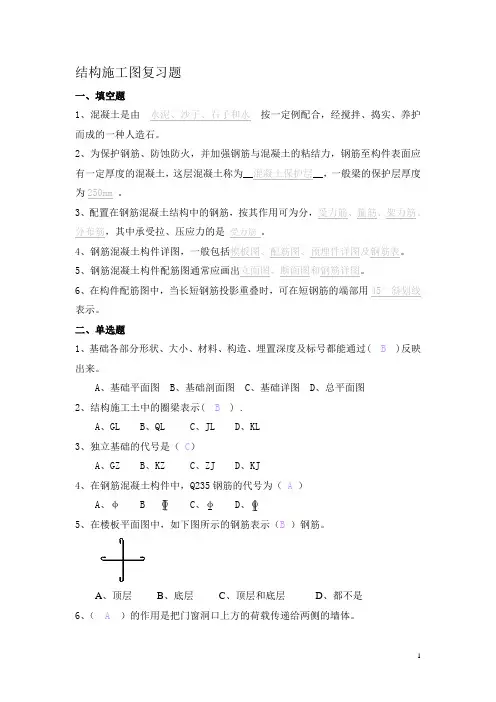

1 结构施工图复习题
一、填空题
1、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
2、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__，一般梁的保护层厚度为250mm 。
3、配置在钢筋混凝土结构中的钢筋，按其作用可为分，受力筋、箍筋、架力筋、分布筋，其中承受拉、压应力的是 受力筋 。
4、钢筋混凝土构件详图，一般包括模板图、配筋图、预埋件详图及钢筋表。
5、钢筋混凝土构件配筋图通常应画出立面图、断面图和钢筋详图。
6、在构件配筋图中，当长短钢筋投影重叠时，可在短钢筋的端部用45°斜划线表示。
二、单选题
1、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( B )反映出来。
A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
2、结构施工土中的圈梁表示( B ) .
A、GL B、QL C、JL D、KL
3、独立基础的代号是（ C）
A、GZ B、KZ C、ZJ D、KJ
4、在钢筋混凝土构件中，Q235钢筋的代号为（ A ）
A、φ B
Ο C、φ D、Ο
5、在楼板平面图中，如下图所示的钢筋表示（B ）钢筋。
A、顶层 B、底层 C、顶层和底层 D、都不是
6、（ A ）的作用是把门窗洞口上方的荷载传递给两侧的墙体。 2 A、过梁 B、窗台 C、圈梁 D、勒脚
7. “φ8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状 B. 级别 C. 直径 D. 间距
8. 配筋图中○2φ8 @ 200所表达的内容不正确的是（ A ）
A．2根钢筋 B. 直径8mm C. 间距200mm配置 D. I级HPB235钢筋
