弹簧制造工艺流程

弹簧工艺介绍

弹簧生产工艺是生产过程中的程序 ,方法和技巧 ,它表现了生产活动中的技术水平，我们所谓的工艺流程就是是在同时顾及安全和经济两种要素的同时，结

合我们的设计思想，作出的一个更合理性的，更切合现状和将来发展的生产方法的一系列次序操作。

弹簧的生产工艺就是依据弹簧的使用要求拟订的知足产品所必要的特征的一系列生产方法。

一般的工艺流程为：

绕制成型 ——热办理 ——端面办理（可选） ——加强办理（可选）－热办理（可选） ——表面办理（可选）。

一、成型一般压缩弹簧的加工制造分冷成型和热成型两种加工工艺。

第一介绍弹簧冷卷工艺：

一般弹簧钢丝线径小于 16mm 的时候，考虑成本及加工的批量性，采纳冷成型工艺。

加工设施有入口、国产各样绕簧机，像台湾的自如行，洛阳的机床厂以及一些自制设施。

当资料大于必定的规格，冷成型加工设施没法知足要求时，或许资料的加工特征要求，比方耐热弹簧钢，采纳热成型工艺，马上弹簧资料加热到必定温度后在进行成型加工。

该设施一般采纳入口设施，较好的是德国、英国公司制造的，造价很高。

国内一些小规模的公司采纳一般车床改制。

二、热办理弹簧的热办理一种是去应力退火，关于冷拔碳素弹簧钢丝、油淬火回火钢丝，具备了弹簧加工所需要的强度，，但需要除去绕制产生的剩余应力，稳固弹簧尺寸，提升钢丝的抗拉强度和弹性极限。

。

1 / 2 弹簧工艺介绍

还有一种钢丝强度很低，需要对绕制的弹簧进行淬火、回火办理。

三、端面办理为了保证压缩弹簧的垂直度，使两支承圈的端面与其余部件保持接触，减少挠度，保障主机特征，一般压缩弹簧的两头面均要进行磨削加工。

一般均采纳自动磨削办理。

四、加强办理为了使弹簧表层产生与工作应力相反的剩余应力，提升弹簧的承载能力、使用寿命，在加工制造过程中采纳的一些加强举措，比方强压、立定办理、喷丸办理

五、表面办理：

电泳漆、喷塑、电镀等为了提升弹簧的耐腐化能力，或许雅观性，对加工后的弹簧表面进行办理。

半导体制造工艺流程

半导体产品的加工过程主要包括晶圆制造（前道，

Front-End）和封装（后道，Back-End）测试，随着先进封装

技术的渗透，出现介于晶圆制造和封装之间的加工环节，称

为中道（Middle-End）。

由于半导体产品的加工工序多，所以在制造过程中需要

大量的半导体设备和材料。在这里，我们以最为复杂的晶圆

制造（前道）和传统封装（后道）工艺为例，说明制造过程所需要的设备和材料。

集成电路产业链

IC晶圆生产线的主要生产区域及所需设备和材料：晶圆

生产线可以分成7个独立的生产区域：扩散（Thermal

Process）、光刻（Photo-lithography）、刻蚀（Etch）、离子注入（IonImplant）、薄膜生长（Dielectric

Deposition）、抛光（CMP）、金属化（Metalization）。

这7个主要的生产区域和相关步骤以及测量等都是在晶

圆洁净厂房进行的。在这几个生产区都放置有若干种半导体

设备，满足不同的需要。例如在光刻区，除了光刻机之外，还会有配套的涂胶/显影和测量设备。先进封装技术及中道（Middle-End）技术

IC晶圆制造流程图

IC晶圆生产线的主要生产区域及所需设备和材料

传统封装工艺流程：传统封装（后道）测试工艺可以大

致分为背面减薄、晶圆切割、贴片、引线键合、模塑、电镀、

切筋/成型和终测等8个主要步骤。与IC晶圆制造（前道）

相比，后道封装相对简单，技术难度较低，对工艺环境、设备和材料的要求也低于晶圆制造。

传统封装的主要步骤及所需设备和材料

加弹工操作流程

一、加弹工是一项专业的制造工艺，主要用于生产各种类型的弹簧，包括拉簧、压缩簧、扭簧等。加弹工具有簧圈机、簧片机、注油机、扭簧机等设备，操作要求精准、细致，下面是加弹工的操作流程。

二、设备检查

1.检查设备是否处于正常工作状态，包括簧圈机、簧片机、扭簧机等设备的外观和功能。

2.检查原材料的质量和数量是否符合要求，包括直径、长度、强度等参数。

3.检查设备的安全防护装置是否完好，确保操作人员的安全。

三、加工准备

1.根据产品要求选择合适的机器和工具，包括簧圈机、簧片机、扭簧机等设备。

2.根据产品要求调整机器的参数，包括转速、压力、刀具位置等。

3.根据产品要求准备原材料，包括弹簧钢丝、弯头、端部等。

四、加工操作

1.将原材料放入机器中，根据要求设置材料的长度和直径。

2.启动机器，并根据产品要求控制加工过程，包括拉伸、切割、弯曲、扭转等步骤。

3.检查产品的质量和尺寸，确保符合要求。

四、品质检验

1.将加工完成的产品进行检查，包括尺寸、表面质量、弹性等。

2.使用检测工具进行测试，包括拉力试验机、电子显微镜等。

3.对出现问题的产品进行修复或重新加工，确保产品质量符合要求。

五、包装和存储

1.对合格的产品进行包装，包括内包装和外包装，确保产品在运输中不受损坏。

2.将包装好的产品标记清楚，包括产品名称、规格、数量等信息。

3.将产品放入仓库进行存储，并定期检查产品的品质和数量。 综上所述，加弹工是一项需要技术和经验的制造工艺，操作流程需要严格遵守，确保产品质量和生产效率。操作人员需要具备相关的技能和知识，才能完成加弹工的工作任务。希望上述加弹工的操作流程能够帮助您更好地理解这一制造工艺。

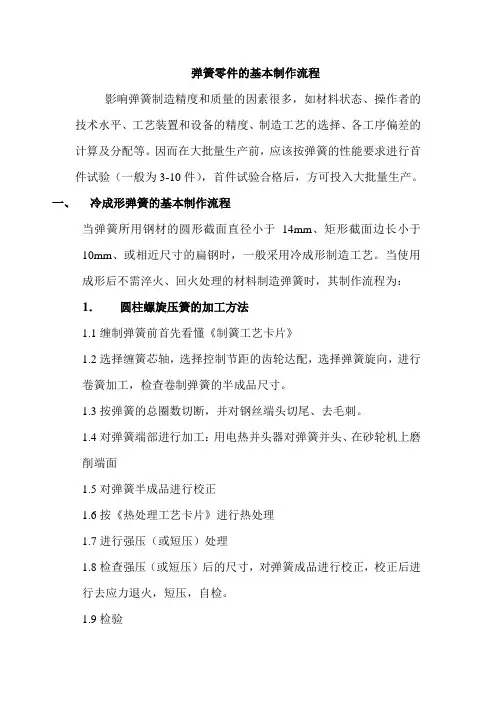

弹簧零件的基本制作流程

影响弹簧制造精度和质量的因素很多，如材料状态、操作者的技术水平、工艺装置和设备的精度、制造工艺的选择、各工序偏差的计算及分配等。因而在大批量生产前，应该按弹簧的性能要求进行首件试验（一般为3-10件），首件试验合格后，方可投入大批量生产。

一、 冷成形弹簧的基本制作流程

当弹簧所用钢材的圆形截面直径小于14mm、矩形截面边长小于10mm、或相近尺寸的扁钢时，一般采用冷成形制造工艺。当使用成形后不需淬火、回火处理的材料制造弹簧时，其制作流程为：

1． 圆柱螺旋压簧的加工方法

1.1缠制弹簧前首先看懂《制簧工艺卡片》

1.2选择缠簧芯轴，选择控制节距的齿轮达配，选择弹簧旋向，进行卷簧加工，检查卷制弹簧的半成品尺寸。

1.3按弹簧的总圈数切断，并对钢丝端头切尾、去毛刺。

1.4对弹簧端部进行加工：用电热并头器对弹簧并头、在砂轮机上磨削端面

1.5对弹簧半成品进行校正

1.6按《热处理工艺卡片》进行热处理

1.7进行强压（或短压）处理

1.8检查强压（或短压）后的尺寸，对弹簧成品进行校正，校正后进行去应力退火，短压，自检。

1.9检验 1.10 表面防腐处理

1.11 包装

2. 圆柱螺旋拉簧的加工方法

2.1缠制弹簧前首先看懂《制簧工艺卡片》

2.2选择缠簧芯轴，选择控制节距的齿轮达配,(如手工缠制，则应选择合理的自缠辅具)，选择弹簧旋向,进行卷簧加工，检查缠制弹簧的半成品尺寸。

2.3按《热处理工艺卡片》进行去应力退火处理

2.4按弹簧的半成品总圈数切断（或割断）

2.5对弹簧端部进行加工：端部拉直，钩环制作

2.6对弹簧半成品进行校正：钩环位置，钩环相对角度

2.7按《热处理工艺卡片》进行去应力退火处理

2.8进行长拉（或短拉）处理

2.9检查长拉（或短拉）后的尺寸，根据所加工弹簧的《制簧工艺卡片》上的技术要求，对弹簧成品进行校正，校正后进行去应力回火，短拉，自检。
