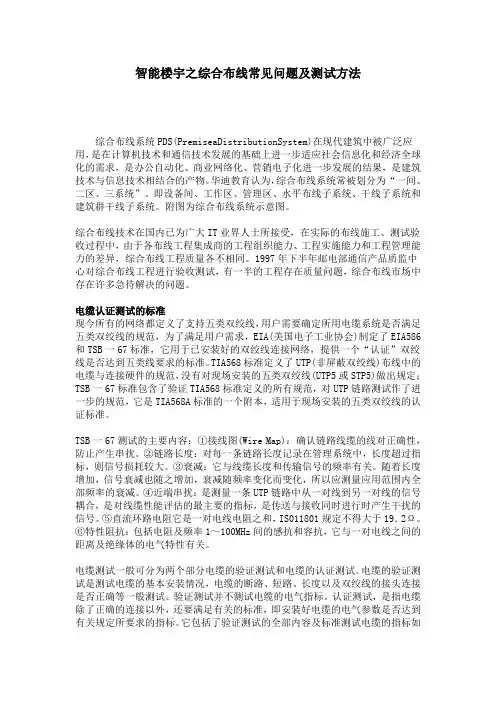

智能楼宇之综合布线常见问题及测试方法
综合布线系统PDS(PremiseaDistributionSystem)在现代建筑中被广泛应用，是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济全球化的需求，是办公自动化、商业网络化、营销电子化进一步发展的结果，是建筑技术与信息技术相结合的产物。华迪教育认为，综合布线系统常被划分为“一间、二区、三系统”。即设备间、工作区、管理区、水平布线子系统、干线子系统和建筑群干线子系统。附图为综合布线系统示意图。
综合布线技术在国内已为广大IT业界人士所接受，在实际的布线施工、测试验收过程中，由于各布线工程集成商的工程组织能力、工程实施能力和工程管理能力的差异，综合布线工程质量各不相同。1997年下半年邮电部通信产品质监中心对综合布线工程进行验收测试，有一半的工程存在质量问题，综合布线市场中存在许多急待解决的问题。
电缆认证测试的标准
现今所有的网络都定义了支持五类双绞线，用户需要确定所用电缆系统是否满足五类双绞线的规范，为了满足用户需求，EIA(美国电子工业协会)制定了EIA586和TSB一67标准，它用于已安装好的双绞线连接网络，提供一个“认证”双绞线是否达到五类线要求的标准。TIA568标准定义了UTP(非屏蔽双绞线)布线中的电缆与连接硬件的规范，没有对现场安装的五类双绞线(UTP5或STP5)做出规定；TSB一67标准包含了验证TIA568标准定义的所有规范，对UTP链路测试作了进一步的规范，它是TIA568A标准的一个附本，适用于现场安装的五类双绞线的认证标准。
TSB一67测试的主要内容：①接线图(Wire Map)：确认链路线缆的线对正确性，防止产生串扰。②链路长度：对每一条链路长度记录在管理系统中，长度超过指标，则信号损耗较大。③衰减：它与线缆长度和传输信号的频率有关。随着长度增加，信号衰减也随之增加，衰减随频率变化而变化，所以应测量应用范围内全部频率的衰减。④近端串扰：是测量一条UTP链路中从一对线到另一对线的信号耦合，是对线缆性能评估的最主要的指标，是传送与接收同时进行时产生干扰的信号。⑤直流环路电阻它是一对电线电阻之和，IS011801规定不得大于19．2Ω。⑥特性阻抗：包括电阻及频率1～100MHz间的感抗和容抗，它与一对电线之间的距离及绝缘体的电气特性有关。
综合布线系统
---xxx解决方案
公司名称：江苏格威驰实业有限公司
地址：南京市珠江路88号新世界中心B座14层
二零一二年二月
随着社会的不断发展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量，现代化设施。于是就引伸出了智能建筑（大厦）这一新的概念。
智能大厦（Intelligent Building，缩写IB）是现代建筑技术与高新信息技术相结合的产物。随着全球社会信息化与经济国际化的深入发展，智能大厦已成为各行业综合实力的具体象征，也是各大企业集团市场竟争实力的形象标志，也就是说企业拥有智能大厦就增强了企业的竟争实力。
因此，为了 建成一座高标准的智能大厦，给居民、工作人员和顾客带来一个更加富有创造性，更高的效率和更为安全舒适的工作、生活和购物环境。我们推荐出该方案建议书。
愿我们的努力能为 的现代化建设写下最亮丽的一笔。
综合布线系统设计方案
江苏格威驰实业有限公司 - 3 - 公司简介
信技术有限公司，成立于2002年，位于江苏市天河软件园旁，是一家专业从事智能楼宇综合布线系统产品研发生产和销售服务的集团化企业。生产基地位于东莞茶山及江西乐安，共有员工数千余人，年产值上亿元。
公司拥有自主知识产权的GYC 品牌。经过多年的不断发展和创新，GYC 已经成为综合布线行业公认的最有价值民族品牌。2008年被评为“中国通信行业十佳名优品牌”、“质量信得过产品”和“中国著名品牌”。品牌代表的不仅是企业形象、产品质量和服务水平，更代表GYC 人执着信念、专业精神和远大追求。
凭借强大的研发团队和生产技术，开发了职业教育网络专业所需的综合布线实训室解决方案，以及性能优越的超五类非屏蔽、超五类屏蔽、六类综合布线系统、七类综合布线系统与智能楼宇弱电电缆系列产品，其中超五类双屏蔽数据线缆结构已获得国家实用型专利。公司相继通过了工信部邮电工业产品认证、国际ISO9001(2000)质量体系认证、美国UL认证、欧盟VDE认证和3C认证。
综合布线系统设计方案
1.综合布线系统说明
本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。根据不同容量选用相应规格的PVC线槽和金属桥架。我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则
本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。在综合布线方案设计构建中，应坚持以下布线原则：
实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。在设计时应符合最新的综合布线标准，如ISO/IEC 、EN第二版和TIA/EIA 568-B接线标准，GB/T。

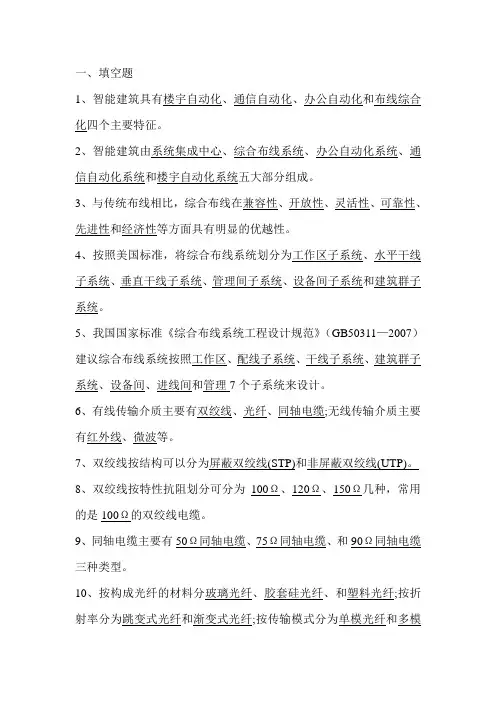

一、填空题
1、智能建筑具有楼宇自动化、通信自动化、办公自动化和布线综合化四个主要特征。
2、智能建筑由系统集成中心、综合布线系统、办公自动化系统、通信自动化系统和楼宇自动化系统五大部分组成。
3、与传统布线相比，综合布线在兼容性、开放性、灵活性、可靠性、先进性和经济性等方面具有明显的优越性。
4、按照美国标准，将综合布线系统划分为工作区子系统、水平干线子系统、垂直干线子系统、管理间子系统、设备间子系统和建筑群子系统。
5、我国国家标准《综合布线系统工程设计规范》（GB50311—2007）建议综合布线系统按照工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理7个子系统来设计。
6、有线传输介质主要有双绞线、光纤、同轴电缆;无线传输介质主要有红外线、微波等。
7、双绞线按结构可以分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
8、双绞线按特性抗阻划分可分为100Ω、120Ω、150Ω几种，常用的是100Ω的双绞线电缆。
9、同轴电缆主要有50Ω同轴电缆、75Ω同轴电缆、和90Ω同轴电缆三种类型。
10、按构成光纤的材料分玻璃光纤、胶套硅光纤、和塑料光纤;按折射率分为跳变式光纤和渐变式光纤;按传输模式分为单模光纤和多模光纤。
1、光缆的结构可以分为中心管式、层绞式和骨架式三种。
2、在综合布线系统中，主要按照光缆的使用环境和敷设方式进行分类。
3、信息插座面板有英式美式和欧式，国内普遍采用的是英式面板。
4、电缆配线架一般分为110型配线架系统和模块式快速配线架系统两种。
5、光缆连接器按传输媒介的不同可分为单模式光纤连接器和多模式光纤连接器。
6、桥架按本身的形状和组成结构可分为梯设式、托盘式和槽式。
7、线管材料有钢管、塑料和混凝土等。
8、线槽分为金属和PVC。
9、用于制作双绞线连接器的工具是RJ-45连接器。
10、用户信息调查分析的结果是综合布线系统设计的基础数据。
