led显示屏接线教程

LED显示屏是一种用来显示信息或图像的设备，它由许多发光二极管（LED）组成。接线是将显示屏的各个部分连接起来，以确保其正常工作。以下是一个LED显示屏的接线教程。

第一步，确定电源要求。首先查看显示屏的电源要求，通常会显示电压范围和电流要求。确保所使用的电源可以满足这些要求。

第二步，准备电源线。根据显示屏的电源要求，选择合适的电源线，并确保其长度足够以连接到电源插座。将电源线的一端插入显示屏的电源接口，另一端插入电源插座。

第三步，连接控制器。控制器是用来控制显示屏的设备，通常会提供相应的接口用于与显示屏连接。根据显示屏的接口类型（例如HDMI、VGA等），选择相应的接口线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第四步，连接数据线。数据线用于传输要显示的信息或图像的数据。根据控制器的接口类型，选择相应的数据线，并将其一端插入控制器的接口，另一端插入显示屏的接口。

第五步，检查接线。当所有接线完成后，检查各个接线点是否牢固连接，并确保插头和接口之间没有松动。如果发现有松动的地方，重新连接并确保稳固。

第六步，开启电源。在确保所有接线正确连接并稳固后，开启电源。通过按下电源按钮或切换电源开关来启动显示屏。

第七步，测试显示屏。使用控制器上的相应功能键或软件，发送测试信号到显示屏，以确保显示屏正常工作。检查显示屏上是否显示了正确的信息或图像，如果有任何问题，检查接线是否正确，并根据需要进行调整。

最后，根据需要，可以调整显示屏的亮度、对比度、色彩等参数，以获得最佳的显示效果。

总结：以上是一个LED显示屏的接线教程，通过正确连接电源线、控制器、数据线等，可以确保LED显示屏正常工作并显示所需的信息或图像。在实际操作中，需要仔细阅读设备的说明书，并根据实际情况进行接线和调整。

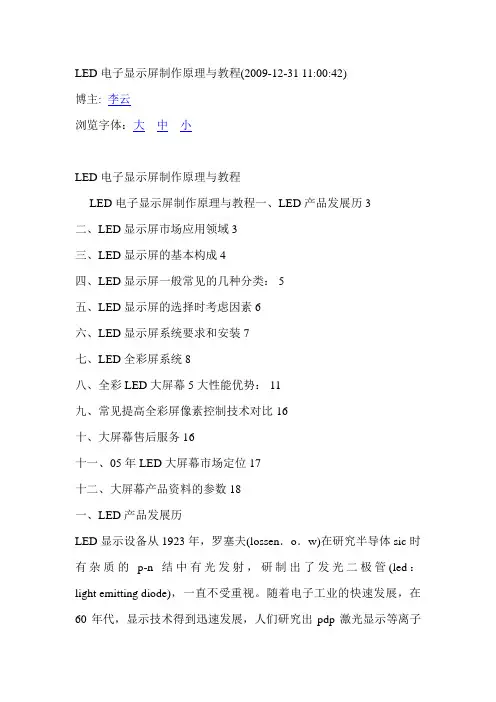

LED电子显示屏制作原理与教程(2009-12-31 11:00:42)

博主:

李云

浏览字体：大

中

小

LED电子显示屏制作原理与教程

LED电子显示屏制作原理与教程一、LED产品发展历 3

二、LED显示屏市场应用领域 3

三、LED显示屏的基本构成 4

四、LED显示屏一般常见的几种分类： 5

五、LED显示屏的选择时考虑因素 6

六、LED显示屏系统要求和安装 7

七、LED全彩屏系统 8

八、全彩LED大屏幕5大性能优势： 11

九、常见提高全彩屏像素控制技术对比 16

十、大屏幕售后服务 16

十一、05年LED大屏幕市场定位 17

十二、大屏幕产品资料的参数 18

一、LED产品发展历

LED显示设备从1923年，罗塞夫(lossen．o．w)在研究半导体sic时有杂质的p-n结中有光发射，研制出了发光二极管(led：light emitting diode)，一直不受重视。随着电子工业的快速发展，在60年代，显示技术得到迅速发展，人们研究出pdp激光显示等离子显示板、LED液晶显示器、发光二极管led、等多种显示技术。由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。LED之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。随着发展人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了LED显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。

LED大屏幕的发展呈现如下几个发展阶段：

1． 第一代 单色LED显示屏

以单红色为基色，显示文字及简单图案为主，主要用于通知通告及客流引导系统。

2． 第二代 双基色多灰度显示屏

LED灯饰控制系统

软件操作教程Ver 7.4

一、概述

LED点光源以像素为单位，在工程上可以组成“点 — 线 — 面”各种照明实体，以及各种LED规则、异形屏等，在灯饰和户外照明方面有很大的市场前景。

在工程上，点光源以像素点为单位，具有很大的分散性，本套解决方案，主要是从点光源的特点出发，使点光源的工程施工和效果制作变得简单，灵活和方便。

1、对于异形屏，前期的灯具放置和后期的工程施工，全部在大家比较熟悉的AutoCAD中进行。对于规则屏，则直接在LedEdit软件里面设置即可。

2、在AutoCAD中，一个“圆”代表一个LED像素点，一条“直线”代表灯具之间的连接线，“p1,p2,p3…”代表控制系统的端口分配。

3、效果制作在LedEdit中进行，LedEdit软件直接导入或生成AutoCAD的工程布局图*.dxf文件，LedEdit软件根据AutoCAD中的灯具布局来制作效果。

如：

二、异形图像处理：

以QQ头像为例，介绍如何制作异形图案。

第一步，首先准备一张QQ头像的图片（用相机拍摄或通过网络下载）：

第二步，打开AutoCAD 软件，选择“插入”菜单下的 ”光栅图像”，将图片插入到AutoCAD中。

第三步，在QQ的轮廓上放置灯。（以“AutoCAD中的“圆”代表灯”）

第四步，删除“光栅图像”，开始连线和标识端口号。

第五步，在AutoCAD保存连接图，（另存为…）“QQ.dxf”。

第六步，在LedEdit软件中导入QQ.dxf文件

第七步：根据“qq动画参照.bmp（制作FLASH的尺寸与其同样大小）”（该图片由LedEdit自动生成，保存在工程目录下面），在Flash软件里做动画。生成QQ.swf

参照放置图，在上层图层制作动画：

制作完成后，删除放置图，并导出swf文件。 第八步：在LedEdit 中播放，并记录效果。

当然，动画设计能更丰富一点。

手工布灯软件：此软件可代替CAD制作异形布灯。

全彩RGBLED灯模块使用教程

1.材料准备：

- Arduino单片机开发板

-全彩RGBLED灯模块

-杜邦线若干

2.连接电路：

将全彩RGB LED灯模块的三个引脚分别连接到Arduino的数字引脚上。将红色引脚连接到数字引脚9，绿色引脚连接到数字引脚10，蓝色引脚连接到数字引脚11、引脚连接完成后，将Arduino通过USB线连接到电脑上。

3.编写代码：

打开Arduino IDE，新建一个空白项目。在项目中编写以下代码：

```c

const int redPin = 9;

const int greenPin = 10;

const int bluePin = 11;

void setu

pinMode(redPin, OUTPUT);

pinMode(greenPin, OUTPUT); pinMode(bluePin, OUTPUT);

void loo

//红色

setColor(255, 0, 0);

delay(1000);

//绿色

setColor(0, 255, 0);

delay(1000);

//蓝色

setColor(0, 0, 255);

delay(1000);

void setColor(int redValue, int greenValue, int blueValue)

analogWrite(redPin, redValue);

analogWrite(greenPin, greenValue);

analogWrite(bluePin, blueValue);

```

代码中，我们首先定义了红、绿、蓝三个引脚的数字引脚号码。在setup(函数中，我们将这三个引脚都设置为输出模式。在loop(函数中，我们使用setColor(函数来设置LED灯的颜色，然后通过delay(函数设置延迟时间。最后，我们实现了一个循环，依次显示红、绿、蓝三种颜色。 4.上传代码：
