不锈钢焊后热处理的方法

- 1 - 不锈钢焊缝腐蚀原因及处理方案

不锈钢焊缝腐蚀是指在不锈钢焊接过程中，焊缝处出现的腐蚀现象。这种腐蚀会导致不锈钢焊接件的使用寿命缩短，甚至出现安全隐患。不锈钢焊缝腐蚀的原因主要有以下几点：

1. 焊接时产生的气孔、夹杂物和氧化皮等缺陷会破坏不锈钢的保护膜，从而形成腐蚀点。

2. 不锈钢焊接时，由于热影响区的晶粒尺寸增大，导致晶间腐蚀的发生。

3. 在高温高压环境下，不锈钢焊缝处容易发生应力腐蚀开裂。

针对不锈钢焊缝腐蚀问题，可以采取以下的处理方案：

1. 选择优质的不锈钢焊接材料，并严格控制焊接工艺，避免在焊接过程中产生缺陷。

2. 在不锈钢焊接过程中，采用合适的保护气体，减少氧化皮的产生，从而提高不锈钢的耐腐蚀性能。

3. 针对晶间腐蚀问题，可以采用焊缝后热处理的方法，使晶粒尺寸重新变小，降低晶间腐蚀的发生。

4. 针对应力腐蚀开裂问题，可以通过降低焊接件的应力水平来减少应力腐蚀开裂的风险。

总之，要想有效解决不锈钢焊缝腐蚀问题，必须从材料、工艺和环境等多个方面进行综合考虑，采取相应的措施来降低腐蚀的风险，提高不锈钢焊接件的使用寿命。

敏化处理：18-8钢系列的奥氏体不锈钢在450℃～850℃（此区间常称为敏化温度）短时间加热，使其具有晶间腐蚀倾向。这是因为碳在奥氏体不锈钢中的溶解度与温度有很大影响。奥氏体不锈钢在经400℃～850℃的温度范围内（敏化温度区域）时，会有高铬碳化物（Cr23C6）析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时材料能变成粉末。该方法一般只在不锈钢晶间腐蚀试验时采用。

（2）固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。

不同的不锈钢固溶化的温度烧有不同, 304,316等奥氏体不锈钢一般是1050℃,奥氏体-铁素体双相不锈钢要高一点,可到1150℃.

固溶热处理：将奥氏体不锈钢加热到1100℃左右，使碳化物相全部或基本溶解，碳固溶于奥氏体中，然后快速冷却至室温，使碳达到过饱和状态（碳已经稳定了，没有能力和机会与铬形成高铬碳化物）。这种热处理方法为固溶热处理。

固溶热处理中的快速冷却似乎象普通钢的淬火，但此时的‘淬火’与普通钢的淬火是不同的，前者是软化处理，后者是淬硬（形成马氏体）。后者为获得不同的硬度所采取的加热温度也不一样，但没到1100℃。我是搞火电的，回答可能不太全面，谁知道的可以继续补充。 在电厂中，奥氏体不锈钢管进行冷弯加工，容易产生形变诱发马氏体相变（很拗口，其实就是产生了马氏体），容易引起耐蚀性的下降。ASME标准规定，当加工量超过一定量时就必须进行固溶处理

（3）稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物。这是因为Ti（或Nb）能优先与碳结合，形成TiC（或NbC），从而大大降低了奥氏体中固溶碳的浓度（含量），起到了牺牲Ti（或Nb）保护Cr的目的。含Ti（或Nb）的奥氏体不锈钢（如：1Cr18Ni9Ti，1Cr18Ni9Nb）经稳定化处理后比进行固溶热处理更具有良好的综合机械性能。

304不锈钢去应力退火工艺

304不锈钢是一种常用的不锈钢材料，具有良好的耐腐蚀性和机械性能。然而，在加工过程中，304不锈钢可能会积累应力，导致材料变形、开裂或产生其他不良影响。为了解决这个问题，我们可以使用应力退火工艺对304不锈钢进行处理。本文将深入探讨304不锈钢去应力退火工艺的原理、方法以及其在工业应用中的重要性。

首先，让我们了解一下应力退火的基本概念。应力退火是一种通过加热和冷却材料来消除其内部应力的工艺。在加工过程中，304不锈钢会受到塑性变形、焊接或冷加工等因素的影响，导致材料内部产生残余应力。这些残余应力可能会导致304不锈钢在使用过程中发生变形、开裂或失去一些机械性能。应力退火的目的就是通过恢复材料的晶格结构和消除内部应力，使304不锈钢恢复到最佳的物理和机械性能状态。

304不锈钢去应力退火的方法有多种，根据不同的应用需求和工艺条件，我们可以选择合适的方法。以下是几种常用的去应力退火工艺：

1. 热处理退火：这是最常见的去应力退火方法之一。通过将304不锈钢加热到特定温度，保持一段时间，然后缓慢冷却，可以使材料内部的晶格结构得以恢复，内部应力得到释放。热处理退火的温度和时间要根据具体的304不锈钢材料和应用要求进行确定。

2. 振动退火：这是一种利用机械振动来改善304不锈钢内部应力分布的方法。通过在304不锈钢材料表面施加机械振动，可以使材料分子的排列重新组合，从而减小内部应力的影响。振动退火通常适用于某些特殊形状的304不锈钢材料。

3. 冷处理退火：此方法通常适用于冷加工过的304不锈钢，可以通过将材料在低温下退火来减小内部应力。冷处理退火可以使304不锈钢恢复到接近原始状态，提高其机械性能和耐腐蚀性。

不锈钢304的应力退火工艺至关重要，因为它直接影响到材料的性能和寿命。通过适当的去应力退火工艺，可以消除304不锈钢内部应力，改善材料的力学性能和耐腐蚀性，增加其使用寿命。此外，去应力退火还可以提高304不锈钢的加工性能，使其更容易进行后续加工和使用。

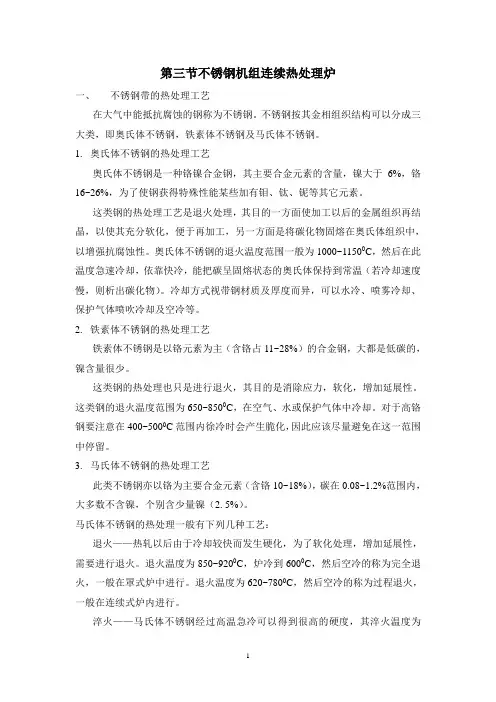

1 第三节不锈钢机组连续热处理炉

一、 不锈钢带的热处理工艺

在大气中能抵抗腐蚀的钢称为不锈钢。不锈钢按其金相组织结构可以分成三大类，即奥氏体不锈钢，铁素体不锈钢及马氏体不锈钢。

1. 奥氏体不锈钢的热处理工艺

奥氏体不锈钢是一种铬镍合金钢，其主要合金元素的含量，镍大于6%，铬16~26%，为了使钢获得特殊性能某些加有钼、钛、铌等其它元素。

这类钢的热处理工艺是退火处理，其目的一方面使加工以后的金属组织再结晶，以使其充分软化，便于再加工，另一方面是将碳化物固熔在奥氏体组织中，以增强抗腐蚀性。奥氏体不锈钢的退火温度范围一般为1000~11500C，然后在此温度急速冷却，依靠快冷，能把碳呈固熔状态的奥氏体保持到常温（若冷却速度慢，则析出碳化物）。冷却方式视带钢材质及厚度而异，可以水冷、喷雾冷却、保护气体喷吹冷却及空冷等。

2. 铁素体不锈钢的热处理工艺

铁素体不锈钢是以铬元素为主（含铬占11~28%）的合金钢，大都是低碳的，镍含量很少。

这类钢的热处理也只是进行退火，其目的是消除应力，软化，增加延展性。这类钢的退火温度范围为650~8500C，在空气、水或保护气体中冷却。对于高铬钢要注意在400~5000C范围内徐冷时会产生脆化，因此应该尽量避免在这一范围中停留。

3. 马氏体不锈钢的热处理工艺

此类不锈钢亦以铬为主要合金元素（含铬10~18%），碳在0.08~1.2%范围内，大多数不含镍，个别含少量镍（2. 5%）。

马氏体不锈钢的热处理一般有下列几种工艺：

退火——热轧以后由于冷却较快而发生硬化，为了软化处理，增加延展性，需要进行退火。退火温度为850~9200C，炉冷到6000C，然后空冷的称为完全退火，一般在罩式炉中进行。退火温度为620~7800C，然后空冷的称为过程退火，一般在连续式炉内进行。

淬火——马氏体不锈钢经过高温急冷可以得到很高的硬度，其淬火温度为 2 925~10650C，油淬或空冷。为了消除淬火以后的内部应力，一般还需要进行消除应力退火和回火。但是这种处理一般都是用于棒材和机械零件，带钢和钢板很少进行这样的处理。
