温差电池的现状及发展东北石油大学电气工程新技术文献综述 2011年 11月 6日课程电气工程新技术研究方向非接触式电能传输技术院系电气信息工程学院自动化系专业班级电气08-1班学生姓名冯小童学生学号 080603140102温差电池的现状及发展摘要:温差电池是利用热电转换材料将热能转化为电能的全静态直接发电方式，具有设备结构紧凑、性能可靠、运行时无噪声、无磨损、移动灵活等优点，有微小温差存在的情况下即可产生电势。

在军事、航天、医学、为电子领域具有重要的作用。

在现代化经济迅速发展的时期，能源紧缺现象日趋严重，能源与环境问题的日益突出和燃料电池的实用困难，使得温差电池作为适应范围广和符合环保的绿色能源技术吸引了越来越多的关注。

本文介绍了温差电池技术的机理，综述了最新研究进展和提高发电效率的途径。

关键词：温差电热能转换温差电池绿色能源0 引言温差电技术研究始于20 世纪40 年代，于20 世纪60 年代达到顶峰，并成功的在航天器上实现了长时发电。

近几年来，温差电池不仅在军事和高科技方面，而且在民用方面也表现出了良好的应用前景。

日本丰桥科技大学稻垣教授等人首次研制成功世界上第一只温差电池，当前日本在废热利用，特别是陶瓷热能转换材料的研究方面居于世界领先地位；美国倾向于军事、航天和高科技领域的应用；欧盟着重于小功率电源、传感器和运用纳米技术进行产品开发；我国在温差电方面虽有一定实力，但仍处于起步阶段。

1 温差电池简介温差电池，就是利用温度差异，使热能直接转化为电能的装置。

温差电池的材料一般有金属和半导体两种。

用金属制成的电池塞贝克效应较小，常用于测量温度、辐射强度等；用半导体制成的温差电池塞贝克塞贝克效应较强，热能转化为电能的效率也较高，因此，可将多个这样的电池组成温差电堆，作为小功率电源。

1.1 塞贝克效应塞贝克效应，又称为第一热电效应它是指由于温差而产生的热电现象。

在两种金属A 和B 组成的回路中，如果使两个接触点的温度不同，则在回路中将出现电流，称为热电流。

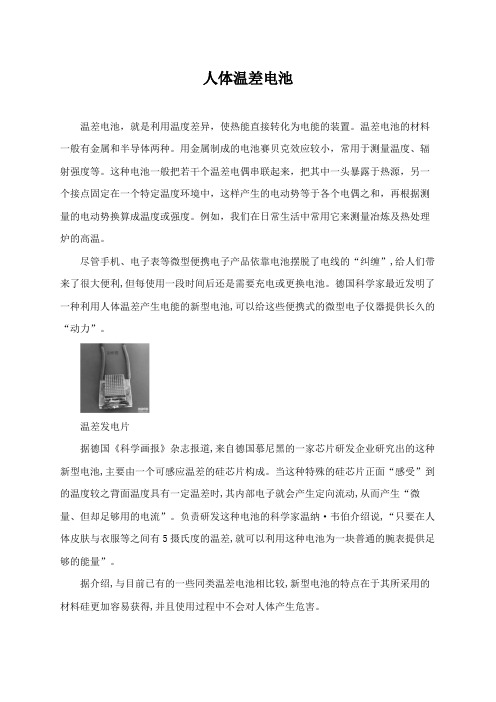

人体温差电池
温差电池，就是利用温度差异，使热能直接转化为电能的装置。

温差电池的材料一般有金属和半导体两种。

用金属制成的电池赛贝克效应较小，常用于测量温度、辐射强度等。

这种电池一般把若干个温差电偶串联起来，把其中一头暴露于热源，另一个接点固定在一个特定温度环境中，这样产生的电动势等于各个电偶之和，再根据测量的电动势换算成温度或强度。

例如，我们在日常生活中常用它来测量冶炼及热处理炉的高温。

尽管手机、电子表等微型便携电子产品依靠电池摆脱了电线的“纠缠”,给人们带来了很大便利,但每使用一段时间后还是需要充电或更换电池。

德国科学家最近发明了一种利用人体温差产生电能的新型电池,可以给这些便携式的微型电子仪器提供长久的“动力”。

温差发电片
据德国《科学画报》杂志报道,来自德国慕尼黑的一家芯片研发企业研究出的这种新型电池,主要由一个可感应温差的硅芯片构成。

当这种特殊的硅芯片正面“感受”到的温度较之背面温度具有一定温差时,其内部电子就会产生定向流动,从而产生“微量、但却足够用的电流”。

负责研发这种电池的科学家温纳·韦伯介绍说,“只要在人体皮肤与衣服等之间有5摄氏度的温差,就可以利用这种电池为一块普通的腕表提供足够的能量”。

据介绍,与目前已有的一些同类温差电池相比较,新型电池的特点在于其所采用的材料硅更加容易获得,并且使用过程中不会对人体产生危害。

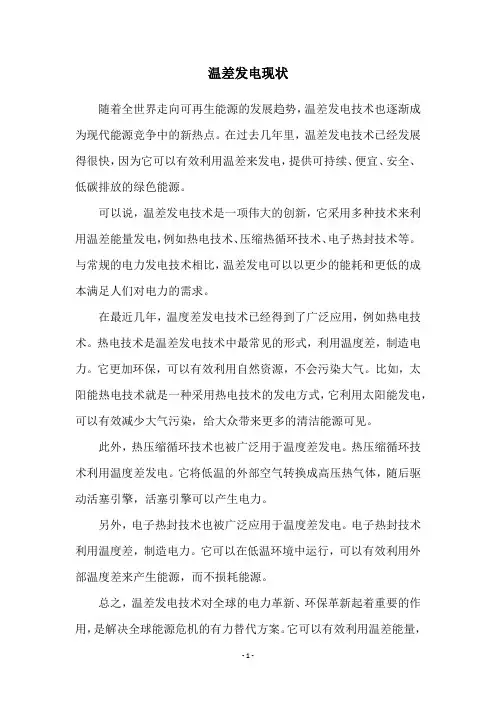

温差发电现状
随着全世界走向可再生能源的发展趋势，温差发电技术也逐渐成为现代能源竞争中的新热点。

在过去几年里，温差发电技术已经发展得很快，因为它可以有效利用温差来发电，提供可持续、便宜、安全、低碳排放的绿色能源。

可以说，温差发电技术是一项伟大的创新，它采用多种技术来利用温差能量发电，例如热电技术、压缩热循环技术、电子热封技术等。

与常规的电力发电技术相比，温差发电可以以更少的能耗和更低的成本满足人们对电力的需求。

在最近几年，温度差发电技术已经得到了广泛应用，例如热电技术。

热电技术是温差发电技术中最常见的形式，利用温度差，制造电力。

它更加环保，可以有效利用自然资源，不会污染大气。

比如，太阳能热电技术就是一种采用热电技术的发电方式，它利用太阳能发电，可以有效减少大气污染，给大众带来更多的清洁能源可见。

此外，热压缩循环技术也被广泛用于温度差发电。

热压缩循环技术利用温度差发电。

它将低温的外部空气转换成高压热气体，随后驱动活塞引擎，活塞引擎可以产生电力。

另外，电子热封技术也被广泛应用于温度差发电。

电子热封技术利用温度差，制造电力。

它可以在低温环境中运行，可以有效利用外部温度差来产生能源，而不损耗能源。

总之，温差发电技术对全球的电力革新、环保革新起着重要的作用，是解决全球能源危机的有力替代方案。

它可以有效利用温差能量，
为人类提供安全、优质、可再生的能源。

展望未来，温差发电技术将会更加发达，扮演更重要的角色，为人类可持续发展作出贡献。

2024年温差发电市场发展现状引言温差发电是一种利用地球内部温差产生能量的发电技术。

随着能源需求的增加和环境保护意识的提高，温差发电作为一种清洁能源技术受到了越来越多的关注。

本文将介绍温差发电市场的发展现状，包括市场规模、技术进展、主要市场参与者等方面。

市场规模目前，温差发电市场规模整体较小，主要集中在一些发达国家和地区，如美国、加拿大和欧洲。

根据市场研究报告，2019年全球温差发电市场规模约为xxx亿美元，预计到2025年将增长到xxx亿美元。

尽管市场规模相对较小，但温差发电作为一种可再生能源技术，具有巨大的发展潜力。

技术进展温差发电技术经过多年的研究和发展，已取得了一些重要的突破。

目前，主要的温差发电技术包括热电效应温差发电和奥特曼循环温差发电。

热电效应温差发电是利用材料的热电效应将温差转化为电能的方法。

该技术广泛应用于低温温差发电，如地热发电和工业余热利用。

奥特曼循环温差发电是利用低温热源与高温热源之间的温差驱动发电机运转的方法。

该技术适用于高温温差发电，如太阳能光热发电和核能发电。

近年来，温差发电技术不断创新，如纳米材料的应用、新型工作介质的研发等，使得温差发电的效率和可靠性得到了提升。

这些技术进展进一步推动了温差发电市场的发展。

主要市场参与者目前，温差发电市场的主要参与者包括发电设备制造商、能源公司和科研机构等。

其中，一些知名的公司在温差发电领域已经取得了一定的技术和市场优势。

美国的X公司是一家领先的热电效应温差发电设备制造商，其产品已在多个国家和地区得到应用。

欧洲的Y公司则是一家主要从事奥特曼循环温差发电技术研究的科研机构，他们的研究成果在太阳能光热发电领域得到了广泛应用。

此外，一些政府机构和国际组织也在推动温差发电市场的发展。

这些机构通过制定政策和提供资金支持等方式促进温差发电技术的研究和应用。

市场前景随着全球能源需求的不断增长和对大气污染的担忧，温差发电市场具有广阔的前景。

预计未来几年，温差发电市场将保持较快的增长速度。

2024年温差发电市场前景分析引言温差发电（也称热差发电、热量差动力发电）是一种利用地球自然温差产生电能的新型清洁能源技术。

它通过利用热源温度差异实现能量转换，具有潜力巨大的发展前景。

本文将对温差发电市场的前景进行分析。

温差发电技术概述温差发电技术主要包括热电堆、热机、热泵等。

其中，热电堆是最常用的温差发电技术，在温差发电市场占据主导地位。

热电堆主要是利用热电材料的热电效应实现能量转换，其高效、可靠、环保的特点使其成为温差发电市场的关键技术。

温差发电市场现状分析1.市场规模扩大：随着环保意识的增强以及政府对清洁能源的大力支持，温差发电市场规模逐年扩大。

根据市场研究报告，预计未来几年国内外温差发电市场年复合增长率将达到10%以上。

2.技术创新推动市场发展：温差发电技术在高温与废热能转换效率的提升以及新材料的研发上取得了显著进展，这将促进温差发电市场的进一步发展。

3.政策支持力度增加：各国政府纷纷制定了清洁能源政策和目标，加大对温差发电技术的支持力度，提供了良好的政策环境和市场机会。

2024年温差发电市场前景分析1.温差发电在清洁能源行业中的地位逐渐突出：温差发电作为一种高效清洁能源技术，具有独特的优势，在能源转型的背景下，其地位将逐渐得到认可并得到更广泛的应用。

2.市场应用领域不断拓展：目前，温差发电主要应用于工业废热利用、建筑节能等领域。

未来，随着技术的进一步成熟和商业化推广，温差发电有望拓展到更多领域，如家庭供暖、交通运输等。

3.投资前景广阔：温差发电作为一种新兴的清洁能源技术，投资前景广阔。

在未来几年中，预计将有更多投资者和企业加入到温差发电产业中，推动其进一步发展。

挑战与对策在温差发电市场的发展过程中，仍然存在一些挑战。

主要包括技术成本高、效率有限、设备维护等方面。

为了克服这些挑战，应大力推进技术创新，降低成本，提高效率，并加强与相关行业的合作，共同推动温差发电市场的健康发展。

结论温差发电作为一种高效、清洁的能源技术，具有巨大的市场潜力。

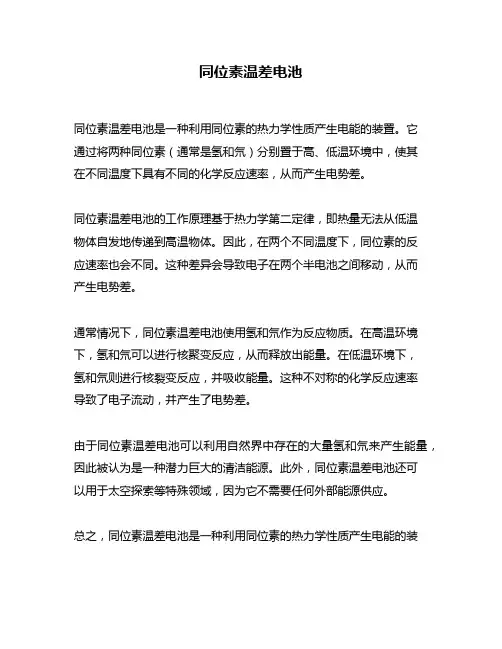

同位素温差电池
